OSPF Stub区域

一、实验目的：

理解Stub区域和Totally  Stub区域的作用与区别

掌握Stub区域和Totally  Stub区域的配置方法



二、实验内容：

实验拓扑如下图所示。本实验模拟了一个企业网络场景，R1，R2，R3为公司总部网络的路由器，R4、R5分别为企业分支机构1和分支机构2的路由器，并且都采用双上行方式与企业总部相连。

整个网络都运行OSPF协议，R1、R2，R3之间的链路位于区域0，R4与R1，R4与R2之间的两条链路位于区域1，R5与R1，R5与R2之间的两条链路位于区域2，R3的Loopback 1接口用来模拟

企业外部网络。网络的最终需求是：不同分支机构通过不同的总部路由器访问总部网络及外网，并实现主备备份，即R4与R1之间为分支机构1的主用链路，R4与R2之间为其备用链路；R5与R2

之间为分支机构2的主用链路，R5与R1之间为其备用链路。另外，R4和R5的LSDB及路由表的规模应尽量小。

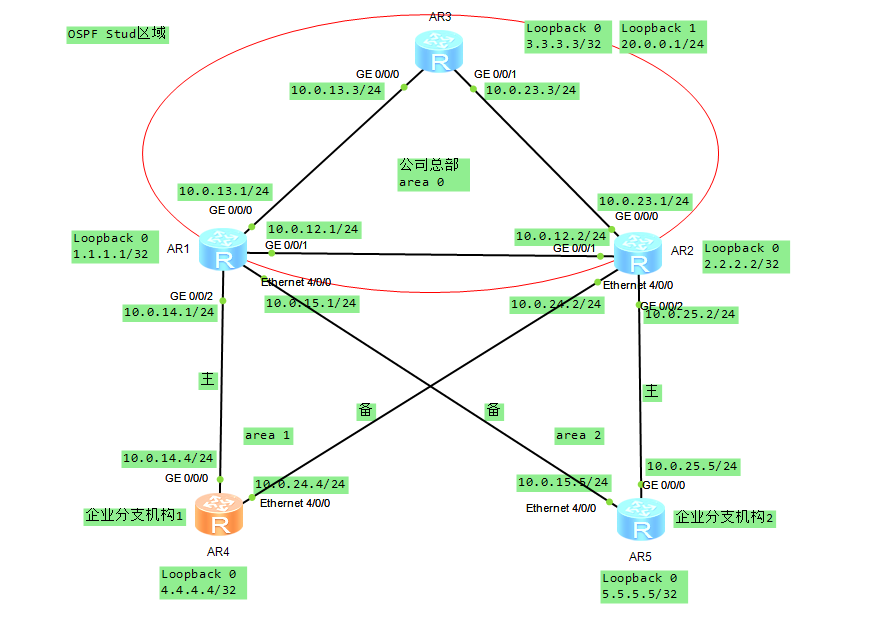

网络图：







R4, R5 都要用E接口，否则不会形成邻接关系.......

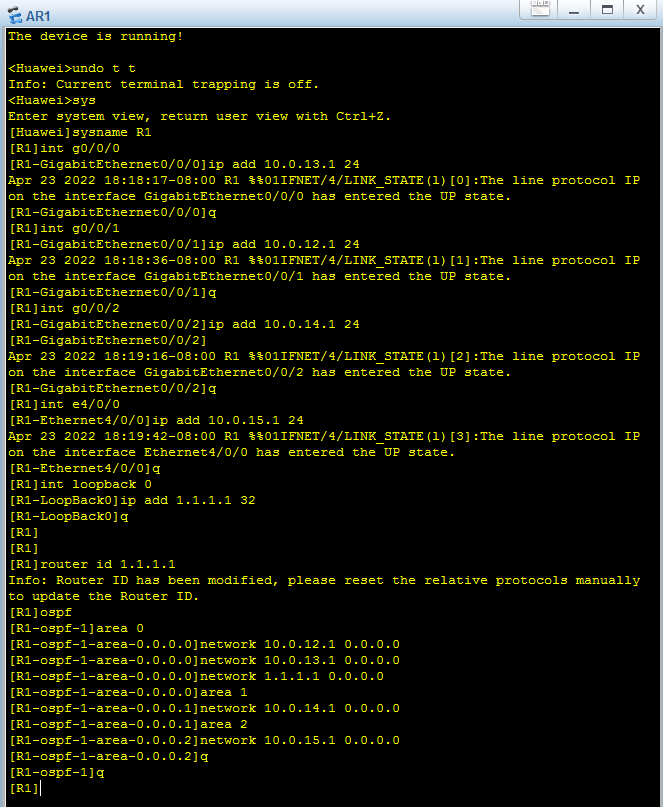

 R1的配置：

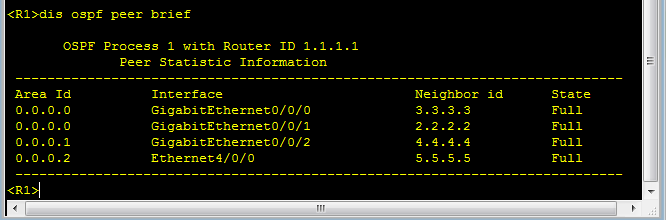

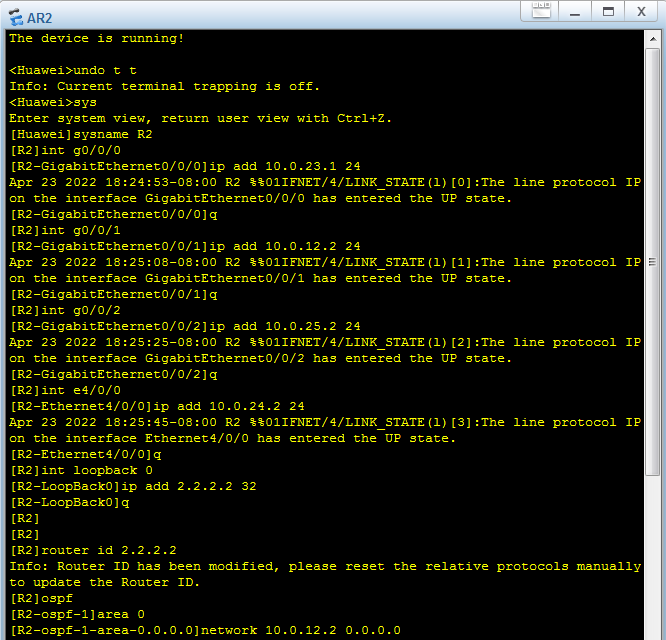

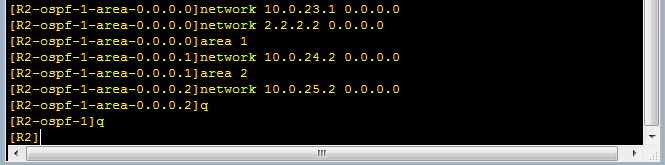

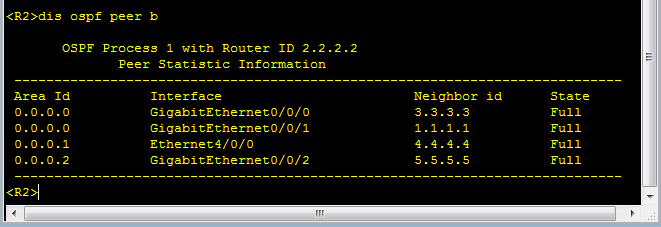

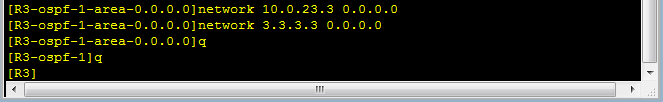

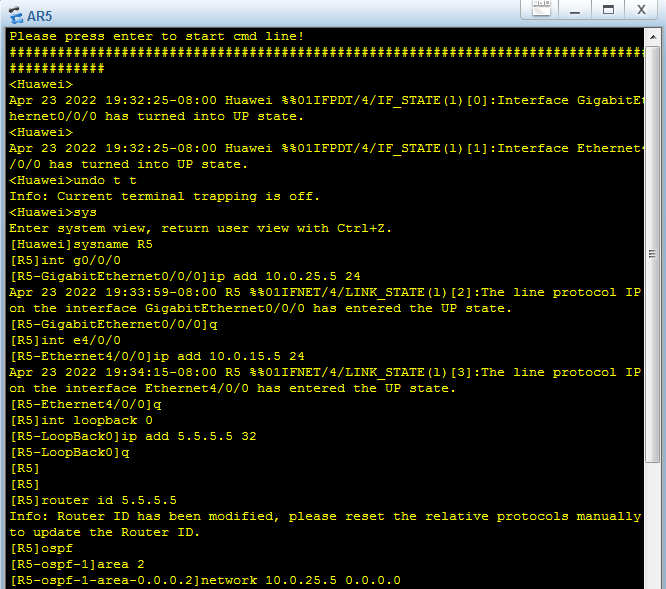

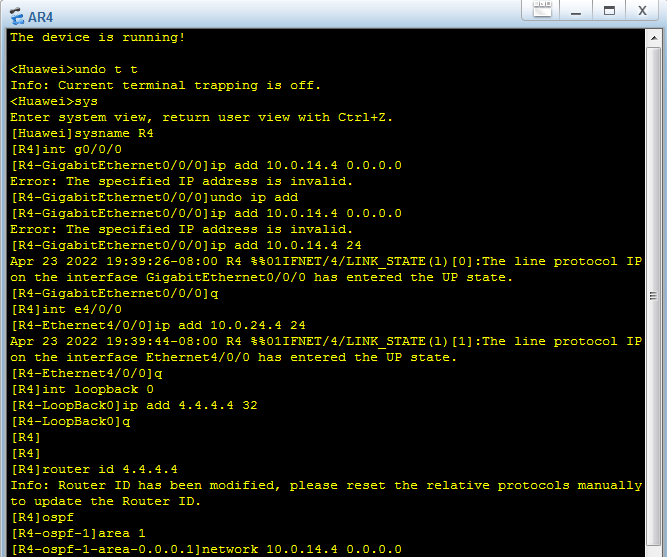

 查看 R1，R2上的OSPF邻居建立情况：







 查看R4路由表：



 有两个下一跳地址，即10.0.12.1,  和 10.0.24.2，形成了负载均衡

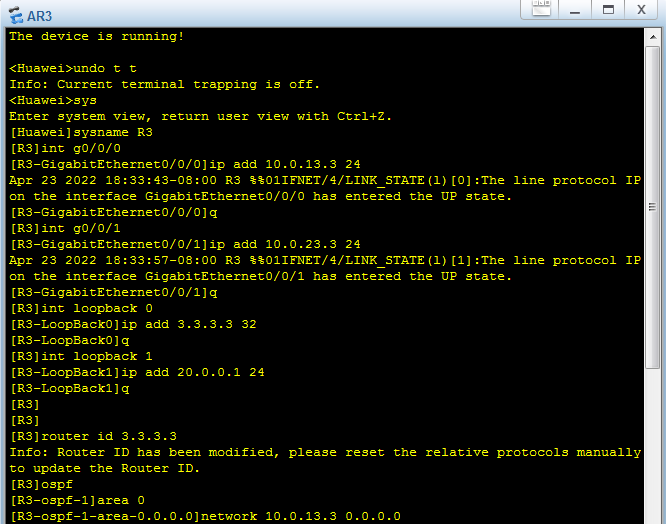

在R3上配置路由引入，采用引入直连路由的方式将Loopback 1接口所在网段引入到OSPF进程中，用它来模拟企业外部网络：

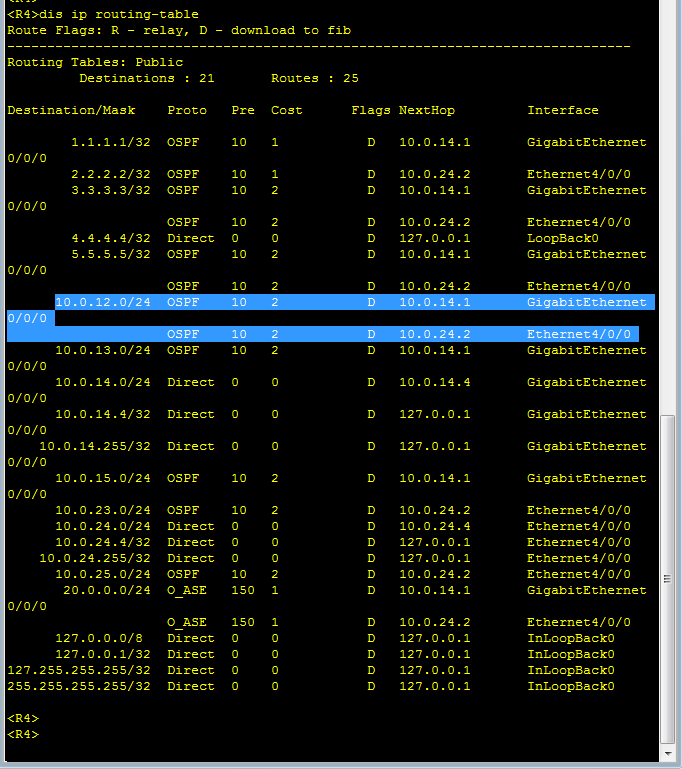

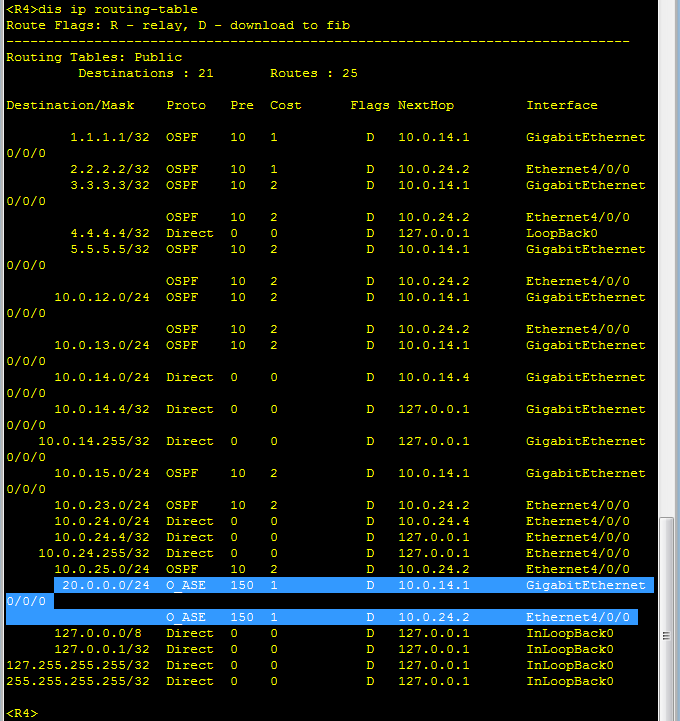

在R4上查看路由表：



 可以看到外部路由O_ASE, 其优先级150，远远大于普通OSPF内部路由优先级的值10。

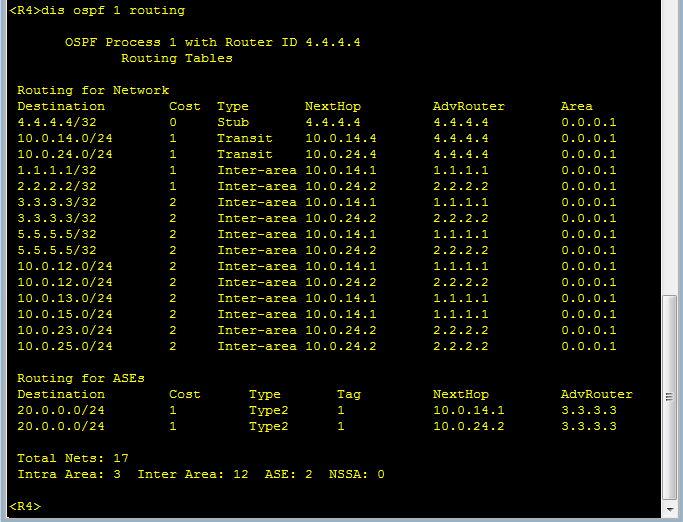

我们也可以用命令  display  ospf  1  routing 来只查看 OSPF路由表的信息：



 可以看到，R4有两条去往外部网络20.0.0.0/24的路由，下一跳分别为10.0.14.1和10.0.24.2，开销值都是1，类型是Type-2。

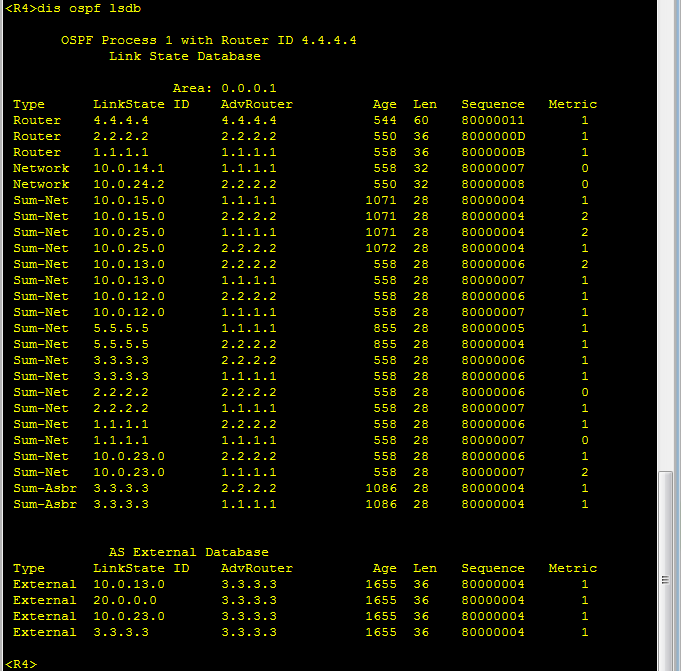

查看R4的LSDB：



 可以看到：Type-1（Router  LSA），Type-2（network  LSA），Type-3（Summary Network LSA），Type-4（Sum-Asbr  LSA），Type-5（External  LSA），



配置Stub区域：

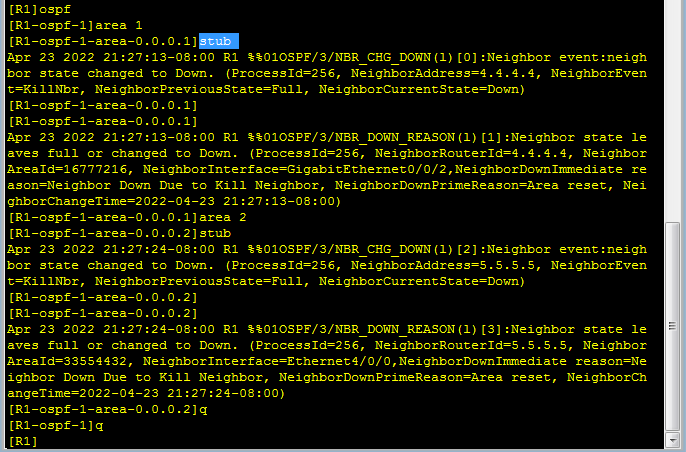

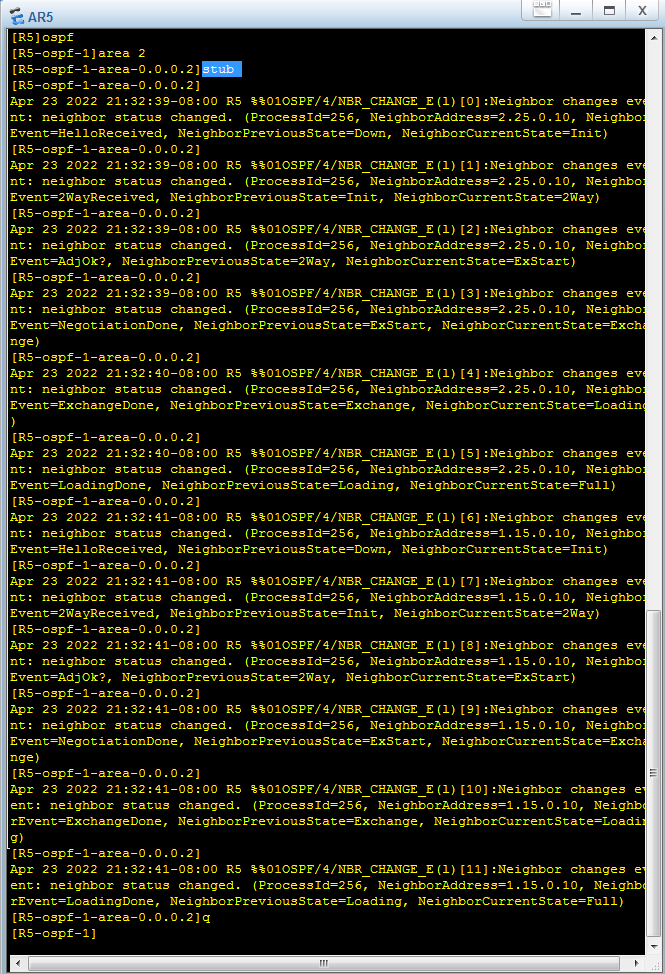

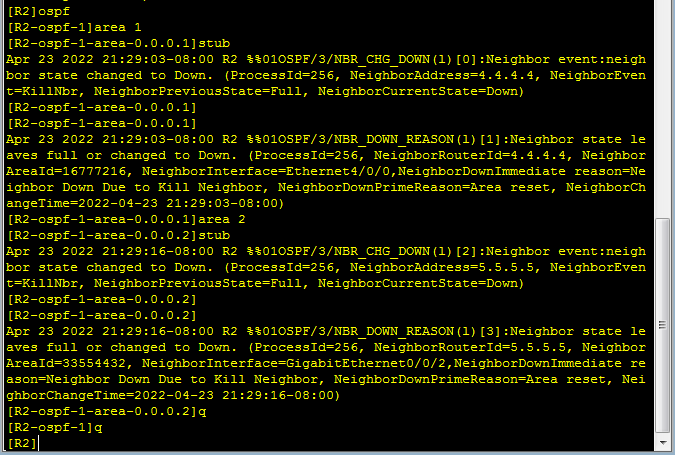

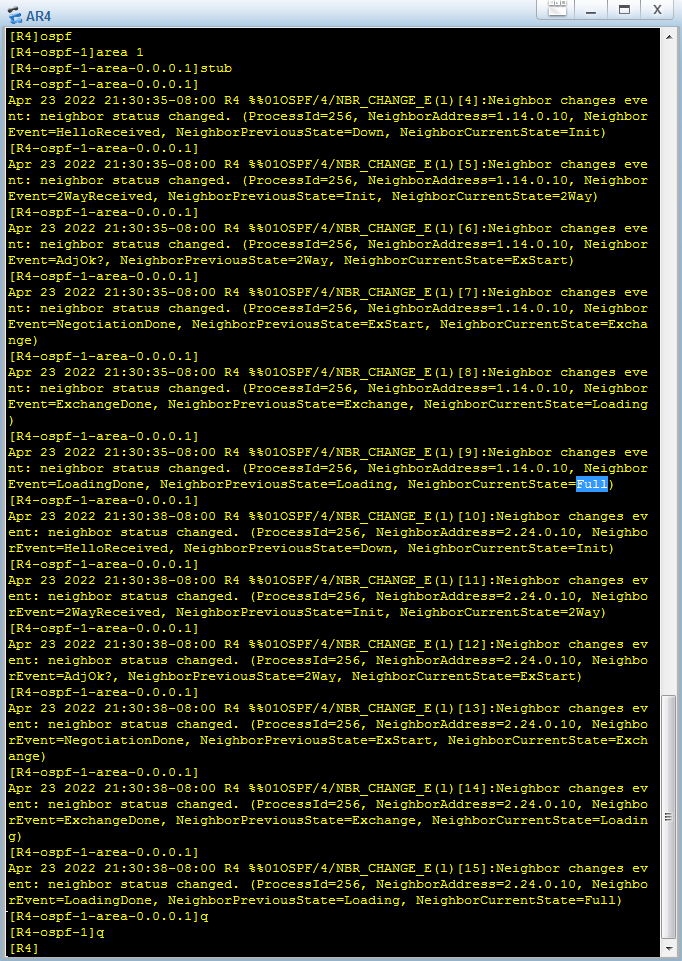

在R1, R2, R4, R5配置stub

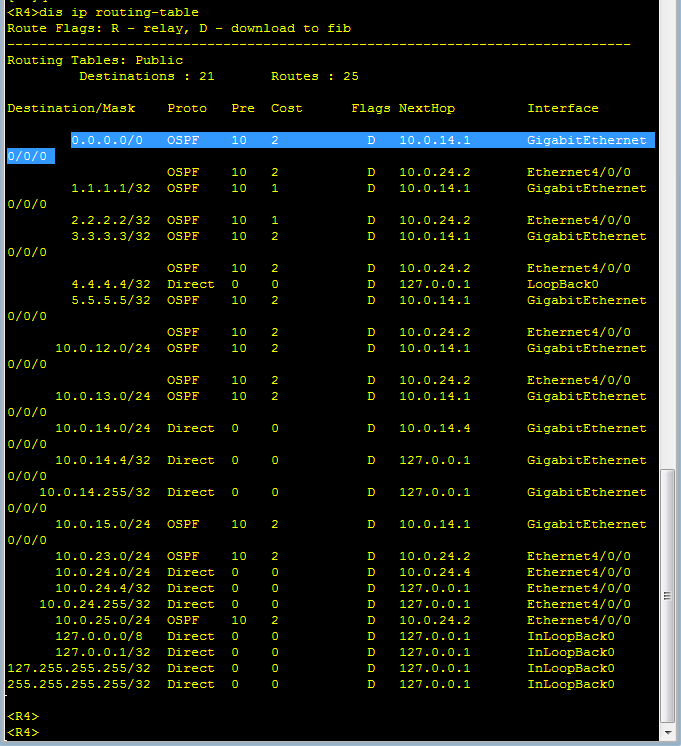

 在R4上再看路由表：



 R4 的外部路由条目消失了，取而代之的是一条缺省路由。

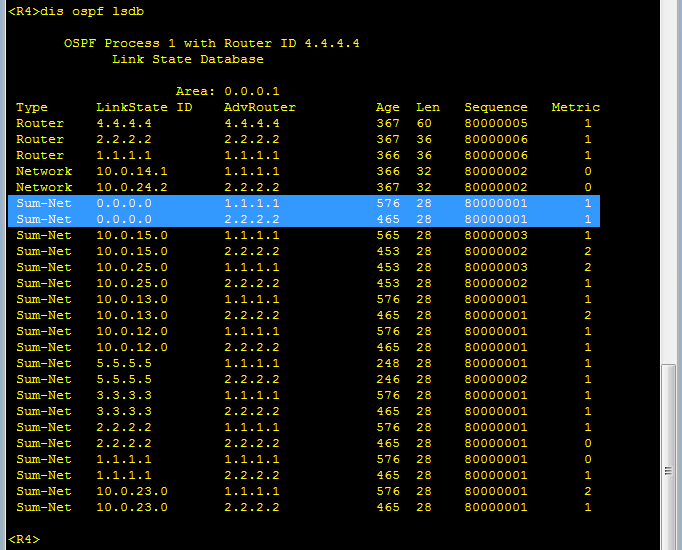

查看LSDB：



 在R4的LSDB中，已经没有了任何Type-5和Type-4 LSA条目，并且多了两个Type-3 LSA（Sum-Net  LSA）。这两条Type-3的LinkState  ID为 0.0.0.0，说明

是表示缺省路由的LSA，通告路由器分别为R1（1.1.1.1）和R2（2.2.2.2）。

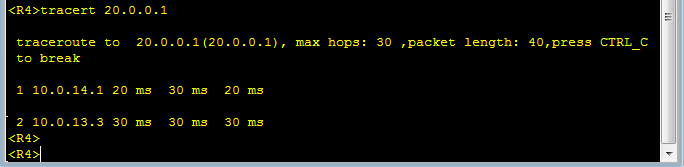

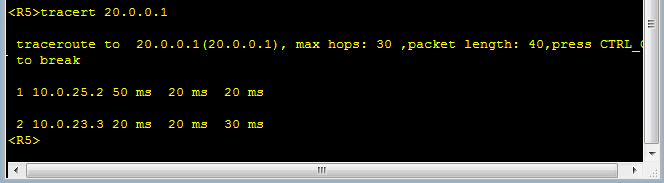

在R4，R5上使用tracert 命令验证去往外网20.0.0.1的路径 ：











（二）配置 Totally  Stub 区域

上面的实验已经基本上实现了该企业的网络需求。然而，在仔细观察了分支路由器R4和R5的LSDB后发现，LSDB中存在着一些Type-3 LSA，即维护着一些域间路由信息。

随着今后企业的发展，网络的扩容，这些Type-3 LSA的数量将大量增加，但本身又没有什么用处，从而成为路由器的不必要的负担。

解决这个问题的一个有效方法是配置Totally  Stub区域。Totally  Stub区域是在Stub区域的基础上进一步拒绝接收除缺省路由之外的域间路由信息，即禁止Type-3 LSA进入该区域。

配置Totally  Stub区域时，只需在Stub命令之后添加 no-summary选项，且只需ABR上进行配置。

下面进行 Totally  Stub 区域的配置。注意，由于分支路由器R4和R5与总部之间是双出口设计，所以每个区域中都存在两台ABR。











 路由器R2也进行上面配置

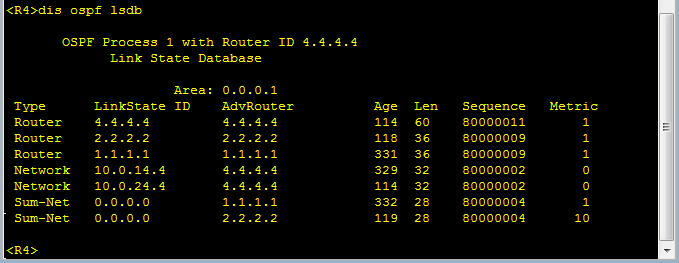

配置完后，以R4为例，查看此时R4的LSDB和路由表：



 可以看到，R4的LSDB中只有2条表示缺省路由的Type-3 LSA，没有任何其他Type-3 LSA，路由表中也不存在任何域间路由，只有一条缺省路由。

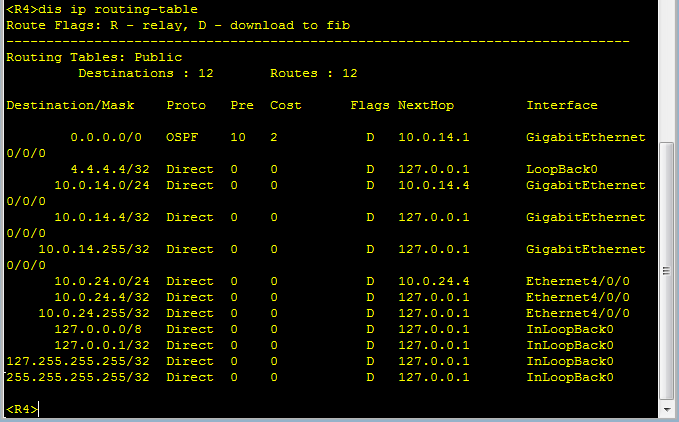

路由表如下：





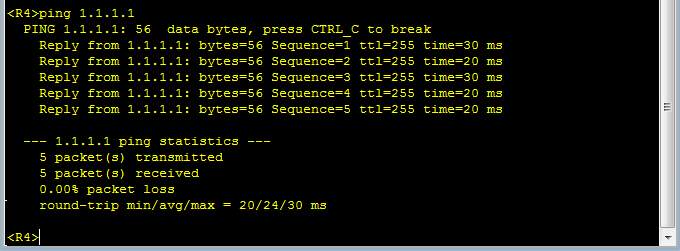

测试两个分支机构是否连通：

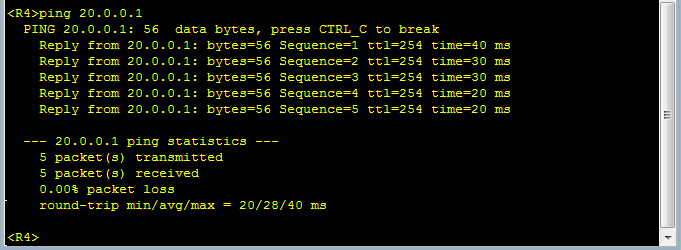

 R4 ping R3的20.0.0.1
