python人脸识别项目之学习笔记（五）：卷积神经网络

1. 卷积神经网络

卷积神经网络（Convolutional Neural Network）简称CNN，CNN是所有深度学
习课程、书籍必教的模型，CNN在影像识别方面的为例特别强大，许多影像识别
的模型也都是以CNN的架构为基础去做延伸。另外值得一提的是CNN模型也是
少数参考人的大脑视觉组织来建立的深度学习模型，学会CNN之后，对于学习其
他深度学习的模型也很有帮助，通过一个例子来讲解CNN的原理以及使用CNN
来达成99%正确度的手写字体识别。

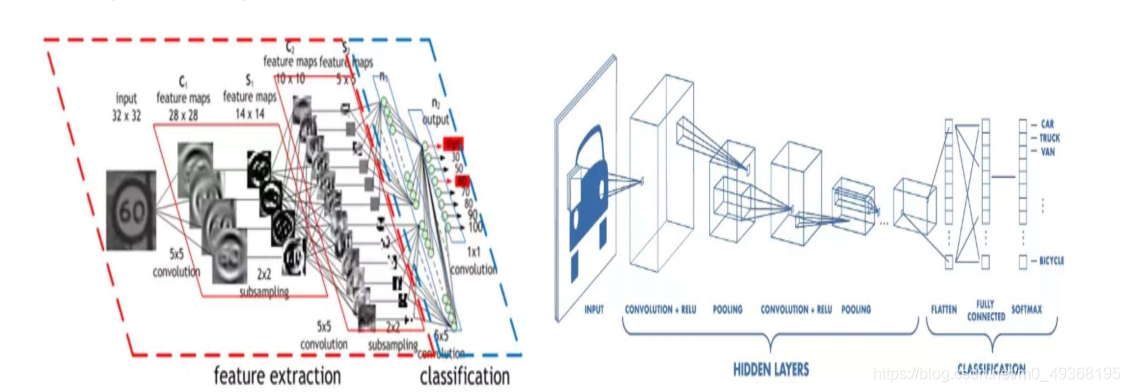

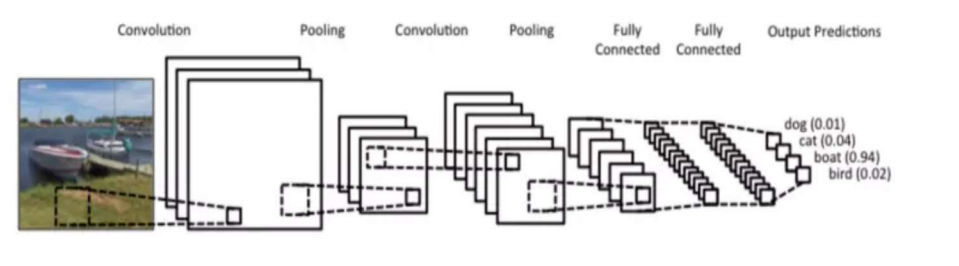

从上面三张图片我们可以看出，CNN架构简单来说就是：图片经过各两次的
Convolution, Pooling, Fully Connected就是CNN的架构了，因此只要搞懂Convolution,
Pooling, Fully Connected三个部分的内容就可以完全掌握了CNN！

CNN在图像识别的案例：

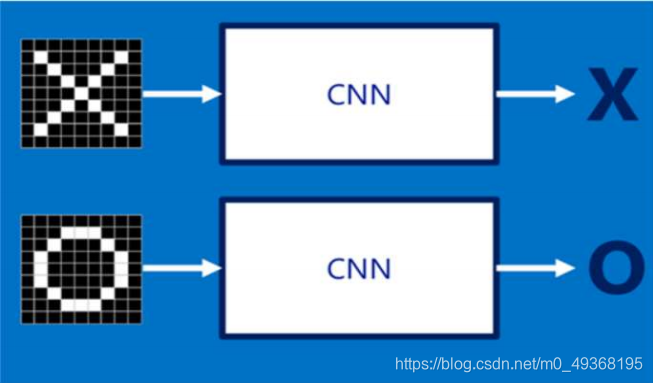

假设给定一张图（可能是字母X或者字母O），通过CNN即可识别出是X还是O，
如下图所示，那怎么做到的呢

提取特征

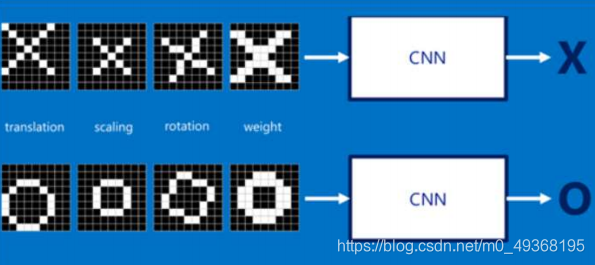

如果字母X、字母O是固定不变的，那么最简单的方式就是图像之间的像素一一
比对就行，但在现实生活中，字体都有着各个形态上的变化（例如手写文字识
别），例如平移、缩放、旋转、微变形等等，如下图所示

我们的目标是对于各种形态变化的X和O，都能通过CNN准确地识别出来，这就涉
及到应该如何有效地提取特征，作为识别的关键因子。

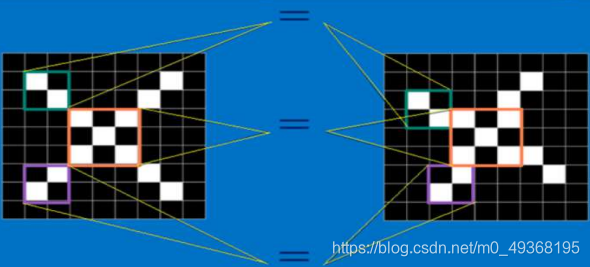

对于CNN来说，它是一小块一小块地来进行比对，在两幅图像中大致相同的位置找到一些粗糙的特征（小块图像）进行匹配，相比起传统的整幅图逐一比对的方式，CNN的这种小块匹配方式能够更好的比较两幅图像之间的相似性。如下图：

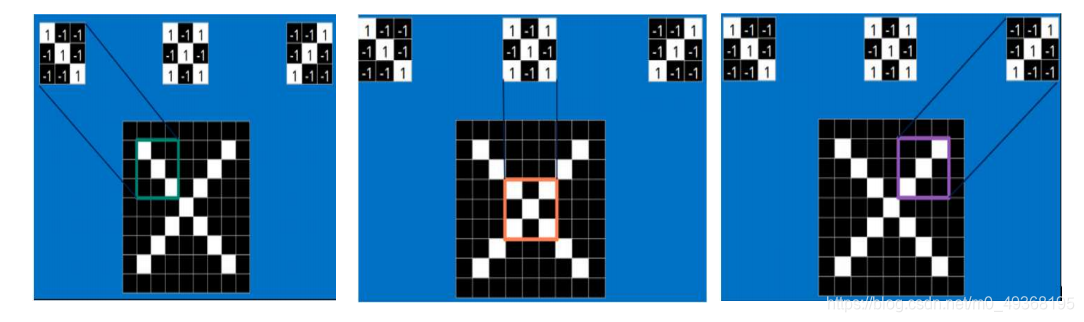

以字母X为例，可以提取出三个重要特征（两个交叉线、一个对角线），
如下图所示：

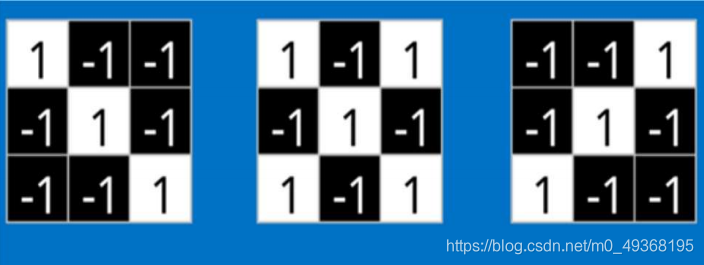

假如以像素值"1"代表白色，像素值"-1"代表黑色，则字母X的三个重要特征如下：

卷积

当给定一张新图时，CNN并不能准确地知道这些特征到底要匹配原图的哪些部分，所以它会在原图
中把每一个可能的位置都进行尝试，相当于把这个feature（特征）变成了一个过滤器。这个用来匹
配的过程就被称为卷积操作，这也是卷积神经网络名字的由来。

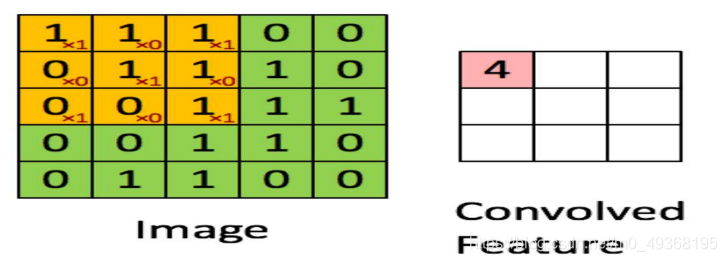

在本案例中，要计算一个feature（特征）和其在原图上对应的某一小块的结果，只需将两个
小块内对应位置的像素值进行乘法运算，然后将整个小块内乘法运算的结果累加起来，最后
再除以小块内像素点总个数即可（注：也可不除以总个数的）。

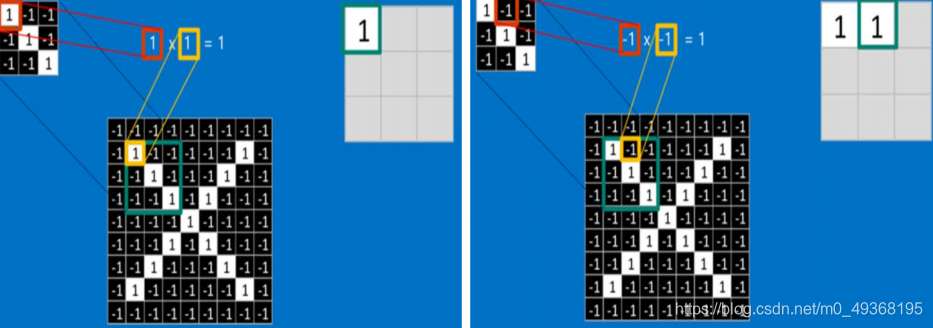

如果两个像素点都是白色（值均为1），那么1 * 1 = 1，如果均为黑色 ，那么 (-1)*(-1) = 1，也就是说，每一对能够匹配上的像素，其相乘结果为1。类似地，任何不匹配的像素相乘结果为-1。具体过程如下（第一个、第二个……、最后一个像素的匹配结果）：

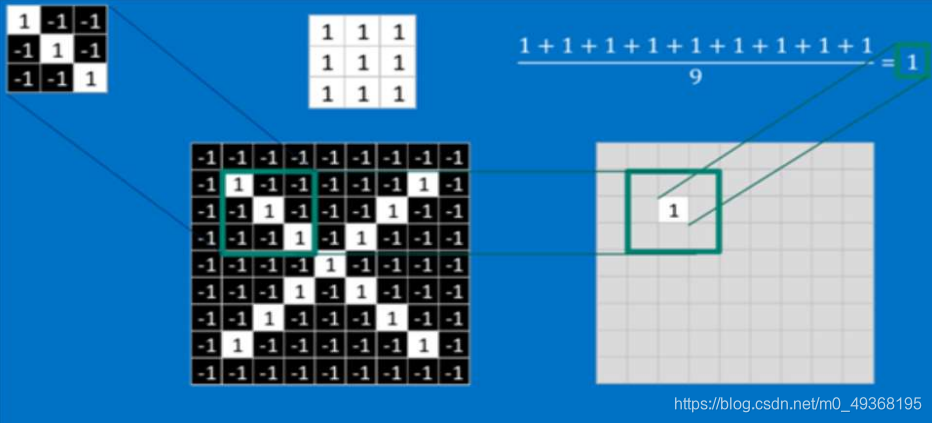

根据卷积的计算方式，第一块特征匹配后的卷积计算如下，结果为1

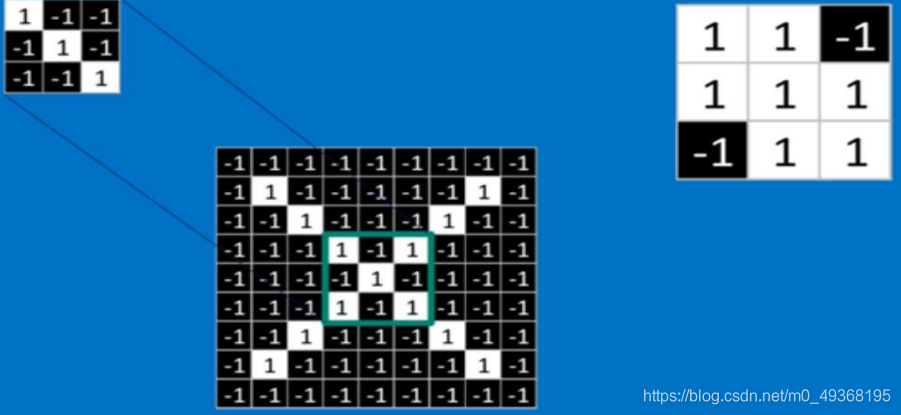

对于其它位置的匹配，也是类似（例如中间部分的匹配）

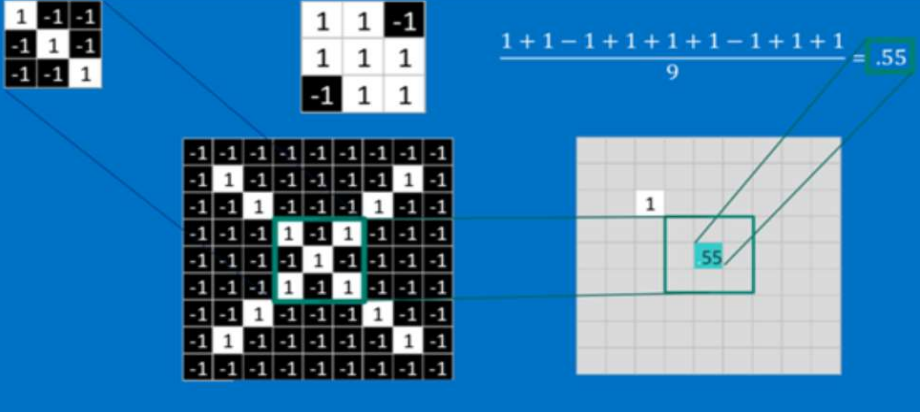

计算之后的卷积如下

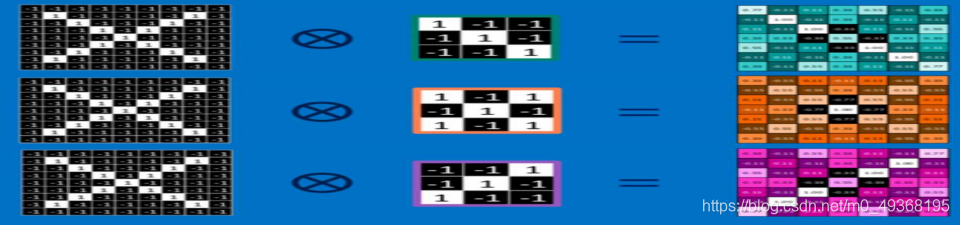

以此类推，对三个特征图像不断地重复着上述过程，通过每一个feature（特征）的卷积操作，
会得到一个新的二维数组，称之为feature map。其中的值，越接近1表示对应位置和feature
的匹配越完整，越是接近-1，表示对应位置和feature的反面匹配越完整，而值接近0的表示对
应位置没有任何匹配或者说没有什么关联。如下图所示：

代码实现

tf.nn.conv2d (input, filter, strides, padding, use_cudnn_on_gpu=None, data_format=None, name=None)
'参数：
input : 输入的要做卷积的图片，要求为一个张量，shape为 [ batch, in_height, in_weight, in_channel ]，其中batch为图片的数量，in_height 为图片高度，in_weight 为图片宽度，in_channel 为图片的通道数，灰度图该值为1，彩色图为3
filter： 相当于CNN中的卷积核，它要求是一个Tensor，具有[filter_height, filter_width, in_channels, out_channels]这样的shape，具体含义是[卷积核的高度，卷积核的宽度，图像通道数，卷积核个数]，要求类型与参数input相同，有一个地方需要注意，第三维in_channels，就是参数input的第四维；
卷积时在图像每一维的步长，这是一个一维的向量，长度4
padding： string类型的量，只能是”SAME”,”VALID”其中之一，这个值决定了不同的卷积方式
use_cudnn_on_gpu：bool类型，是否使用cudnn加速，默认为true结果返回一个Tensor，这个输出，就是我们常说的feature map

分析：

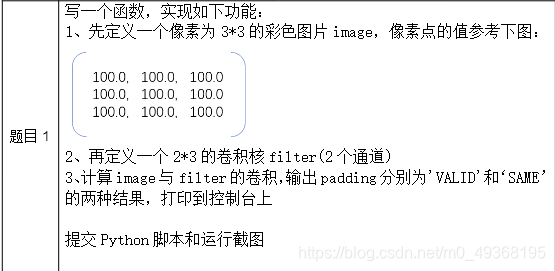

1. 需要做卷积的图片是一个3*3的彩色图片

import tensorflow as tf

input = tf.constant(
    [
        [
            [
                [100., 100., 100.],
                [100., 100., 100.],
                [100., 100., 100.]
            ],
            [
                [100., 100., 100.],
                [100., 100., 100.],
                [100., 100., 100.]
            ],
            [
                [100., 100., 100.],
                [100., 100., 100.],
                [100., 100., 100.],
            ]
        ]
    ]
)

filter = tf.constant(
    [
        [
            [
                [0.5, 0.1],
                [0.5, 0.1],
                [0.5, 0.1]
            ],
            [
                [0.5, 0.1],
                [0.5, 0.1],
                [0.5, 0.1]
            ]
        ],
        [
            [
                [0.5, 0.1],
                [0.5, 0.1],
                [0.5, 0.1]
            ],
            [
                [0.5, 0.1],
                [0.5, 0.1],
                [0.5, 0.1]
            ]
        ],
    ]
)

result1 = tf.nn.convolution(input, filter, padding='VALID')
result2 = tf.nn.convolution(input, filter, padding='SAME')

with tf.Session() as sess:
    print(sess.run([result1, result2]))
