通过串口把字符串数据从单片机U1发送到单片机U2，通过U2的LCD602显示出来。LCD602显示代码是用的一个比较不错的现成的显示代码。单片机串口传字符串，主要是利用字符串的格式的特点，在传输中结束串口的使用。

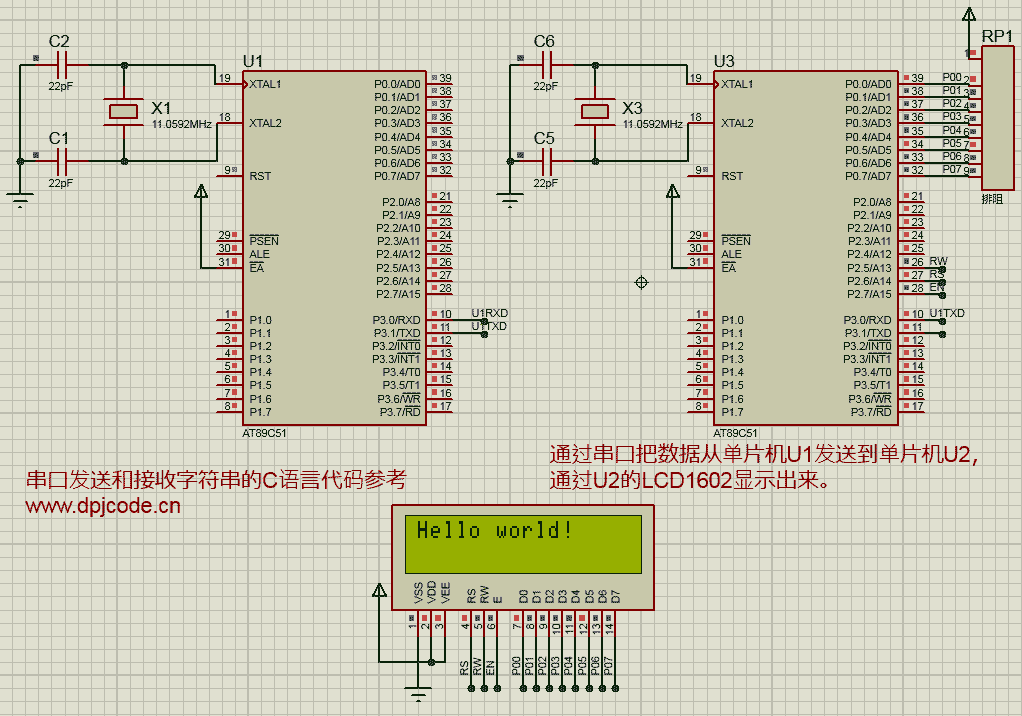

Proteus仿真示意参考图：

串口发送字符串的C语言代码参考：通过串口把字符串数据从单片机U1发送到单片机U2，

/*
串口发送字符串的C语言代码参考
注意事项：晶振用11.0592的。
基本原理：通过串口把数据从单片机U1发送到单片机U2，通过U2的LCD602显示出来。
*/

#include "reg52.h"

void Com_Init(void)//初始化串口程序，晶振11.0592, 波特率9600
{
         SCON = 0x50; //串口基本设置0101 0000
     PCON = 0x00; //smod串口倍率模式选择
     TMOD = 0x20; //定时器(波特率设置)0010 0000
     TH1 = 0xFd; //定时器填充值
     TL1 = 0xFd; //定时器初值
     TR1 = 1;         //开定时器
     //ES = 1;         //串口中断使能
     //EA = 1;             //总中断使能
}

void delay1ms(unsigned int ms)
{
    unsigned int i,j;
    for(i=ms;i>0;i--)
     for(j=118;j>0;j--);
}

void main()
{
    unsigned char *p;
    unsigned char Buffer[]= "Hello world!";//

    Com_Init();
    delay1ms(100);
    p = Buffer;
    while(1)
    {
        SBUF = *p;
        while(!TI);
        p++;
        if(*p == '\0'){SBUF = *p;break;}//在每个字符串的最后，会有一个'\0'
        TI = 0;
        delay1ms(3);
    }
    while(1);
}

串口接收字符串的C语言代码参考：通过U2的LCD602显示出来。LCD602显示代码是用的一个比较不错的现成的显示代码。

/*
串口接收字符串的C语言代码参考
注意事项：晶振用11.0592的。
基本原理：通过串口把数据从单片机U1发送到单片机U2，通过U2的LCD1602显示出来。
搜集整理：www.dpjcode.cn
*/

#include "reg52.h"
unsigned char String[]={0};

void Com_Init(void)//串口初始化，晶振11.0592,波特率9600
{
         SCON = 0x50; //串口基本设置0101 0000,第4位REN设置1，REN=1，接受使能
     PCON = 0x00; //smod串口倍率模式选择
     TMOD = 0x20; //定时器(波特率设置)0010 0000
     TH1 = 0xFd; //定时器填充值
     TL1 = 0xFd; //定时器初值
     TR1 = 1;         //开定时器
     //ES = 1;         //串口中断使能
     //EA = 1;             //总中断使能
}

/*引脚设置*/
sbit LCD_RS=P2^6;
sbit LCD_RW=P2^5;
sbit LCD_EN=P2^7;
#define LCD_DataPort P0

/*LCD1602延时函数，12MHz调用可延时1ms*/
void LCD_Delay()
{
    unsigned char i, j;

    i = 2;
    j = 239;
    do
    {
        while (--j);
    } while (--i);
}

/*LCD1602写命令*/
void LCD_WriteCommand(unsigned char Command)
{
    LCD_RS=0;
    LCD_RW=0;
    LCD_DataPort=Command;
    LCD_EN=1;
    LCD_Delay();
    LCD_EN=0;
    LCD_Delay();
}

/*LCD1602写数据*/
void LCD_WriteData(unsigned char Data)
{
    LCD_RS=1;
    LCD_RW=0;
    LCD_DataPort=Data;
    LCD_EN=1;
    LCD_Delay();
    LCD_EN=0;
    LCD_Delay();
}

/*LCD1602设置光标位置*/
void LCD_SetCursor(unsigned char Line,unsigned char Column)
{
    if(Line==1)
    {
        LCD_WriteCommand(0x80|(Column-1));
    }
    else if(Line==2)
    {
        LCD_WriteCommand(0x80|(Column-1+0x40));
    }
}

/*LCD1602初始化函数*/
void LCD_Init()
{
    unsigned int i;
    for(i=0;i<5;i++){LCD_Delay();}
    LCD_WriteCommand(0x38);//八位数据接口，两行显示，5*7点阵
    for(i=0;i<15;i++){LCD_Delay();}
    LCD_WriteCommand(0x38);
    LCD_WriteCommand(0x08);
    LCD_WriteCommand(0x01);//光标复位，清屏
    LCD_WriteCommand(0x06);//数据读写操作后，光标自动加一，画面不动
    LCD_WriteCommand(0x0c);//显示开，光标关，闪烁关
}

/*在LCD1602指定位置上显示一个字符，
Line 行位置，范围：1~2
Column 列位置，范围：1~16
Char 要显示的字符*/
void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char)
{
    LCD_SetCursor(Line,Column);
    LCD_WriteData(Char);
}

void Main()
{
    unsigned char i=0;
    LCD_Init();
    Com_Init();
    while(1){
    while(!RI);
    RI = 0;
    if(SBUF == '\0')break;
    LCD_ShowChar(1,++i,SBUF);
    }
    while(1);
}
