竞品技术三瞥安装包的大小



1 从几件小事说起

春节在家帮姐姐的iPhone手机安装市面上形形色色的App，忘记她是使用4G流量包月了，于是在下载了10个App后，不但耗尽了流量，还按照0.3元/兆的价格扣了七八十元话费。后来我检查了这几个App的体积，发现每个App体积都是40-50M的样子，这让我很吃惊，因为我记得两年前这些App也就在10-20M的样子。

另一件记忆犹新的事情，是去公园景点游玩，当时公园门口有个活动“扫二维码下载App下单立减10元”，但是我发现下载这个40M的App要花费12元的流量，这样其实是要额外多花2元钱，所以“扫码立减”这件事情对于我这种小市民而言是很不划算的。

由此而得到一个结论，App安装包的体积一定要小，至少要比竞争对手的App体积小。

对于Android而言，国内的各大市场商店已经发现这个问题了，所以对于用户升级App，会为每个App提供增量下载的功能，所以App版本升级不再是几十M的流量，而只是下载1-2M的增量包就能升级到最新版本，这样就极大节省了流量。[1]

对于iOS而言，AppStore从iOS6开始提供增量更新功能。对于iOS6.x和iOS7.0，只要有文件改动过，这个文件就会进入到增量更新包中，比如说1个10M的文件，只改动了1K的内容，这个10M文件就会进入到增量更新包中，包还是很大。到了iOS7.1及更高版本，这个机制进行了改良，它会把这1K的改动内容放到增量更新包中，从而极大的减少了增量更新包的大小，但是安装的时候会变慢，因为要把这1K的改动内容合并到10M文件中，这是个很繁琐很费时的工作。[2]

尽管如此，以上种种措施只能解决升级用户的流量困扰，对新用户并无帮助。我们必须减小安装包的大小，才能吸引更多的新用户。



2 安装包为什么那么大

是什么让App安装包的体积变得如此之大？

我们在前面的章节看到了iOS和Android安装包的内部结构，对于可执行文件，我们无能为力；对于xml文件，这些文件在App打包压缩后会极大减小体积，所以也不用管它们；那么就只能在图片和音频文件上做文章了。

各位读者看到这里，都请停下手中的工作，检查一下自家App包中图片和音频文件的大小。图片但凡是大于1M的，都是需要瘦身的。对于500k-1M这个区间内的，也有瘦身的可能。我研究过很多知名的App，其中有很多图片都在2-3M的样子，其实真没有必要，之所以这么大，是因为UI设计人员提供的设计稿就是这么大，开发人员拿过来也不看文件体积大小直接就往项目里放，久而久之，App包的体积就大了。

在众多App之中，我印象最深的是一款旅游类软件，它的所有图片都不超过100k，甚至说50k以上的都屈指可数。这是把极致做到家的表现。

接下来说音频文件，对于应用类App而言，我见到的大都是App推送时发出的声音，这个声音很简单，不应该超过10k。但我在很多App中看到的音频，都在100k左右。这是我们优化的一个方向。网上有很多这样的软件，可以对音频进行大幅压缩。



3 png和jpg的区别和使用场景

设计师曾经问过我，App为什么不使用jpg图片，同样的尺寸，png格式的图片要比jpg图片大很多。

众所周知，png有透明通道，而jpg没有，此外png是无损的而jpg是有损压缩的，所以png中存储的信息会很多，体积自然就大了。

但是手机却偏偏对png情有独钟，会对其进行硬件加速，所以我们会发现，同样一张背景图，png虽然体积比jpg大但是加载速度却要快一些。

终上所述，对于App包中的图片，我们都使用png格式的，而对于要从网上加载的图片，考虑到流量以及下载速度，则使用jpg格式的，因为它有较高的压缩率，体积很小。

但是对于背景图、引导页，这种大尺寸的图片，我们还是倾向于使用jpg格式，虽然加载慢一些，但是体积小，减少了包的体积。我看过的App基本都是这么做的。

对于Splash广告图，就是那个每次开启App一闪而过的广告，由于我们隔三岔五就要从线上下载新的广告图并展示在Spalsh页面上，所以这里使用jpg格式的图片。

对于iOS，苹果规定启动页（Launchimage）必须是png图片，否则审核时就会被拒。

Google后来发布了一种新的图片格式，WebP，它的压缩率比jpg更好，已经慢慢普及。Android自然是支持的，iOS想要使用这种格式的图片，需要在程序中引入WebP解码器。



4 Splash、引导图和背景图

通过对50多款App中的图片逐个分析，我发现有3种比较典型的场景，大多数公司的解决方案是雷同的：

1. Splash默认广告是体积最大的，而且对应不同机型，要做多套，根据我的经验，每张图控制在300-500k左右就可以了。分辨率再高，对于手机而言，看不出效果。

2. 引导图，设计师每次都会给几张高分辨率的图片，然后程序员不加思索直接放到App中，体积自然就变大了。其实，仔细观察，你会发现，为了保持风格统一，这些图片的背景都是一样的。所以我们完全可以这样做，比如说背景上有一只小兔子：

3. l 把背景与小兔子拆分成2张图片。如果另一个引导图的背景上有一只小鸭子，那么就只需要这张小鸭子的图片了，背景图可以复用。

4. l 根据分辨率，动态放置小兔子的位置，动态拉伸背景图，使之铺满整个屏幕。

5. 对于背景图，为了达到一种视觉效果，这张图片经常被添加虚化等效果，既然如此，没有必要做得太清晰，应该控制在50k左右，看到很多App中类似的背景图都在1M左右，实在没有必要。背景图一般使用jpg文件。



5 iOS的1倍图、2倍图和3倍图

iOS不使用像素作为单位，而是使用点这个单位，对于iPhone4及之后，1点等于2个像素；而对于iPhone3GS及之前，1点等于1个像素。这样就保证了之前在iPhone3GS上运行的App，不用修改也能在iPhone4上运行。[3]

但是原先适用于iPhone3GS的图片，比如说a.png的尺寸是30 x 40像素，在iPhone4中看起来就模糊了。于是我们必须为a.png再准备一张60 x 80像素的图片，命名为a@2x.png，也放到App项目中，这样App在运行时会根据屏幕是否为iPhone3GS来选择相应的图片。iPhone3GS会选择a.png，iPhone4会选择a@2x.png，如果没有这张2倍图，则选择a.png，所以就模糊了。

iPhone4S、iPhone5、iPhone5c、iPhone5s、iPhone6，它们都使用a@2x.png这张2倍图。

直到iPhone6 Plus，才需要提供a@3x.png的图片。如果没有这张3倍图呢，它会选择1倍图或2倍图，我尝试过只有2倍图的情况，在iPhone6Plus上确实是模糊的效果。

那么问题就来了，我们需要为每张图都提供1倍图、2倍图和3倍图这3张图片吗？

我看到一款国际版的App是这么处理图片的。它在提供了多国语言文字的同时，还为每张图片生成了1倍图、2倍图和3倍图。这就导致了这款App的体积非常大。看上去有点“宁可错杀一千，不可放走一个”的感觉，但只要反过来想，图片一张也不缺，永远不会模糊。

我查看过很多App的图片，发现1倍图铺天盖地，但并不是每张1倍图都有相应的2倍图和3倍图，或者是只有相应的2倍图而没有3倍图，当然，也有只存在2倍图和3倍图而找不到1倍图的情况。图片管理五花八门，乱七八糟。

但是在中国，可不是这样哦。我看过友盟给出的数据报告，中国iPhone3GS用户不足0.1%。于是，我有一个大胆的设想，就是把iOS App的包中所有的1倍图都干掉，为每张图生成2倍图和3倍图。

很多公司都有根据1倍图批量生成2倍图和3倍图的工具，我也曾用C#写过一个。但是我发现有问题，并不是每张图片转换后都清晰，矢量图可以拉伸，但是拉伸位图就会失真。当我反过来根据3倍图批量生成1倍图和2倍图时，却发现位图可以压缩，而矢量图压缩后会失真。于是一种好的解决方案是，先把所有图片按照位图和矢量图进行分类，属于矢量图的，要提供1倍图，然后批量转换为2倍图和3倍图；而属于位图的，则是提供3倍图，然后批量转换为1倍图和2倍图。

本文给出的解决方案，并不能有效减小iOS包的体积，说不定反而会增大包的大小，但是却能系统的对图片进行管理，从而确保每张图片都是清晰的。



6 在iOS中进行图片拉伸和旋转

在Android技术领域，流行.9图这个概念，从而极大的节省了图片的体积。iOS其实也可以这么干，使用iOS的图片拉伸的语法，可以把一张.9图铺满一个区域，比如说按钮，如下所示：

(UIImage *)resizableImageWithCapInsets:(UIEdgeInsets)capInsets

其中capInsets这个参数是一个UIEdgeInsets类型的结构体，被capInsets覆盖到的区域将会保持不变，而未覆盖到的部分将会被用来平铺。

以上这个方法只适用于iOS5.0及以上版本，5.0以下版本有另外的解决方案，但是目前国内的App都只支持5.0以上版本了，所以这里我就不提及了。

对于箭头，更没必要准备上下左右4张图片，准备一张图片就够了，使用的时候在方向上进行旋转即可。



7 使用xml配置动画

动画主要体现在引导图中的动画，以及加载进度条上的动画。

对于做应用类App的开发人员，他们做动画不是很在行，所以他们会要求设计师提供gif格式的动画，或者二十多张图片进行轮播，以达到gif动画的效果，殊不知，在编程上简单了，但是App的体积却相应变大了。

比较简单的解决方案是，减少动画中的关键帧，来降低动画的大小。

稍微正规一点，还是要使用原生的Android或iOS原生代码来实现。任何复杂的动画，都是由四种简单的动画组成的，分别是：移动、旋转、缩放、渐变。在Android中，是使用xml来配置的，上述这四种简单动画都有对应的xml语法，可以很快拼凑出一个复杂的动画；而对于iOS，只好使用编码方式了。



我们为什么不仿照Android的xml动画实现技术，为iOS也量身定制一套xml的动画标签呢？从而不用写任何object-C代码，配置几行xml就展现一个动画。

我见过一家App就是使用这个思想在plist中配置属性来做iOS动画的，如图9-4所示，就是一个平移的动画：

图9-4 配置文件中的平移动画



基于这个配置，还需要有一个动画引擎，来解析这个配置文件，将其翻译成object-C原生语言。在设计模式中，我们称之为解释器模式。

不单如此，我还需要有个测试页面，通过在这个页面中修改动画的属性，然后点击按钮能立刻看到改动后的效果，而不需要重新运行App程序。点个按钮就能执行输入框中的xml脚本。



使用上述的若干方法，我们可以把1个500k左右的gif文件，减小到50k的几张图片，并且极大地节省了而开发成本。



8 iOS使用storyboard还是xib？

抱歉，我始终不喜欢storyboard，但是存在即合理。我曾经认为storyboard比xib大，是导致iOS安装包体积变大的一个原因，于是我做了一件探索性的工作，就是把storyboard中的页面拆分为若干个xib文件，然后重新打包，但是结果却是前后大小一致。

结论是，是否使用storyboard，对ipa包大小没有影响。



9 字体文件的学问

我在某个ipa包中发现了ttf格式的字体文件。起初还以为是他们的App使用了某种特定字体，但打开这个ttf文件后才发现，这里面存放的居然是图片，如图9-5所示：

图9-5 字体文件中的icon图片



每个icon对应一个十六进制的数字，比如说第一个是\Ue600，这个值是唯一的。

观察这个字体文件，我们看到所有的icon具有以下共性：

• 这些icon都是单色的，可以在App中的页面里设置这些icon为其他颜色，但也必须是单色。

• 这些icon可大可小，因为它们是一种“字体”，字体是矢量图，所以拉伸不会失真。

• 这个ttf文件体积很小，比做成单独的png图片要小。

有人立刻就会联想到iOS的1倍图、2倍图和3倍图，每次都要准备3张图片，分别适用于不同的手机型号。如果做成一个字体，就可以减少体积，再也不用设计@2x和@3x两套图了——这种方案仅限于单色图片。

我们一般到下述网站来把单色icon转换成字体文件：https://icomoon.io。或者使用FontLab这样的工具自己来制作。



接下来我们来看如何在App中推广这门技术。

1）Android

首先把这个字体文件放到assets目录下，如图9-6所示：

图9-6 assets目录下的字体文件

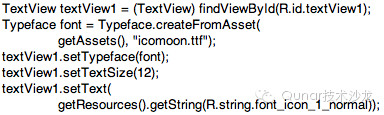

接下来，我们将icon和十六进制编码的映射关系保存在drawable资源文件中：

这样就可以使用R.id.font_icon_1_normal这样的语法来取出这个图片了。

也可以将其设计为一个Drawable对象，然后设置给ImageView这样的控件。



2）对于iOS，实现思路差不多。

首先我们要把icmoon.ttf文件添加到项目中，如图9-7所示：

图9-7 UseIconInTTF中的icomoon.ttf文件



在Supporting Files目录下的UserIconInTTF-Info.plist文件中，增加一个配置，类型指定为Fonts provided byapplication，在其中添加对icomoon.ttf字体文件的声明，如图9-8所示：

图9-8 在UseIconInTTF-Info.plist配置icomoon.ttf



与Android类似，为了不直接使用\ue605这样的十六机制编码数字，我们将icon和十六进制编码的映射关系定义为一个宏TTFConstants：

接下来只要两行代码就能显示这个字体文件中的图片：



10 表情图片打包下载

对于表情图片。很多App中集成了聊天功能，有了聊天，自然就要提供各种表情图片，有静态图png，也有动画gif，虽然每个都不大，但是数量多啊，都打到包里面一起发布，会直接导致包变大。

考虑到实际的场景，用户不会一打开App就使用聊天功能，所以我们可以把这些表情图片打包成一个Zip包，在启动App的时候，在一个新的线程中异步下载这个Zip包然后解压到本地。这样以后聊天的时候就可以使用本地的图片了。对此，我们要做好版本增量升级功能，以确保有新表情图片的时候也能下载到本地后使用。



11 清除未使用图片

对于Android而言，Eclipse可以自动检查出哪些图片没有用到。

对于iOS而言，则需要写个小程序，逐一检查哪些图片没有使用到，注意，对于a@2x.png和a@3x.png的处理，要先将@2x和@3x过滤掉。

无论是Android还是iOS，即使发现到冗余图片，也不能直接删除，因为我们的程序经常会在代码中动态决定要显示哪些图片，我们只能检查这些图片在版本库的修改历史，来决定这些图片是否真的不需要了。



12 Proguard不只是用来混淆的

一提起Android中的Proguard，我们首先想到的是代码混淆，那是因为我们要经常去修改proguard.cfg文件，去keep那些不需要被混淆的类和方法。

其实，Proguard还能瘦身apk，在打包时它会帮忙检查那些不使用的类和方法，将其移除。最有效果的就是那些第三方SDK了，比如说aSmack这个用于xmpp的SDK有几万个方法，但其实我们只使用其中很小的一部分。Proguard会帮助我们把不使用的部分移除，从而极大的减小了apk的体积。



13 在iOS中使用pdf格式的图片

在研究各家App的过程中，我发现某款App的ipa文件中有几张pdf格式的图片。

在研究中还发现，有几款App的ipa包中的每张图片都做成imageset的形式，每个imageset目录中都同时存在这张图片的1倍图、2倍图和3倍图，如图9-9所示：

图9-9 cancelSelectedListBtn.imageset目录下的3张图片



上述这两件看似无关的事情，咋一看毫无关联，其实是使用了iOS的一个新技术。让我们从这些蛛丝马迹中，探赜索隐。

就是这几张pdf图片，我研究了半天，请设计师同学做成同样的png图片，体积相差不大，所以和png相比毫无优势。由于这个App的ipa包中有几百张图片，其中只有这3张图片是pdf格式的，所以我怀疑，这只是他们的新技术尝试。

再观察imageset目录下的那3张图片，我发现每张图片都是这样的。这不由使我意识到，一定是用了什么工具，一次性生成的这些图片。

搜索关键字ios+pdf，直到找到《Using Vector Images in Xcode 6》这篇文章[4]，才发现这是iOS8才出现的一种新技术，只能在XCode6上使用。

在这里简单介绍一下这门技术，先绘制一张pdf矢量图，然后XCode6在编译的时候，会生成3张pdf格式的图片，分别是1倍图、2倍图、3倍图。这样就避免了图片不全导致的模糊，也避免了每次都要设计师准备3套图的麻烦。

但是，我们为什么要在用户的iPhone上装一些永远用不到的图片呢？苹果煞费苦心的搞出来这样一门技术，仍然没有解决App体积日益膨胀的现实，而且这门技术只会让App的体积变得更庞大——而这才是用户的痛点所在。如果是我来设计下一版iOS，我会让App中只包括pdf矢量图，只有在用户下载完App开始安装的时候，才会根据用户的机型，把pdf转换为相应的图片，比如说iPhone 6+上App生成的图片就是3倍图。

听说在15年6月9号召开的WWDC15大会上，苹果推出了AppThinning功能，效果如何有待进一步观察研究。



14 iOS的包永远比Android包体积大吗？

我比较了100多款App后发现，同一款App的iOS和Android版本，iOS的ipa包的一定比Android的apk包在体积上大很多。

但总是有特立独行的App，比如说某款著名视频播放软件，Android版本23.2M，而iOS版本才20.5M。我起初以为这个App的Android版本做的有问题，于是仔细研究了这个Android包里的内容，我就发现这家公司Android技术做的很精致，之所以比iOS版本体积大，是因为Android版本为几十种分辨率都适配了不同的图片和布局，以确保用户体验在任何分辨率下都是一致的。

如图9-10所示，居然有12种layout布局：

图9-10 Android项目中的Layout文件夹



drawable文件夹就更多了，高达28个，限于篇幅，这里就不贴图了。

以上只是特例，而大多数App并没有做的那么细致，比如说：

1）首先是不支持那么多分辨率。这是由当前App的开发现状导致的。一方面是产品经理和设计师在人力的不足，另一方面则因为设计师偏爱iPhone，一般只会给出iPhone版本的设计稿，然后让Android开发人员根据iPhone的设计稿去适配。于是Android开发人员只好去做UI自适应，使用.9图拉伸技术，实在搞不定了，才去找设计师重新给画一张。所以我们会看到iPhone的App大都很精致，相应的Android版本都很粗糙，这是因为Android App的UI很多都是开发人员凭着自己的审美观去二次加工的。

2）其次，你会发现，不同drawable目录下放置着不同内容的图片。用开发人员的画讲，好找。比如说drawable目录下放各种Selector文件，drawable–hdpi目录下放美食类图片，drawable-large目录下放门票图片。所以说，目录虽多，但其实只有一套图。殊不知，这样反而降低了App运行的速度，因为它在相应分辨率的drawable目录下找不到某张图片时，就会逐个遍历每个drawable目录下的图片，直至找到该图片的位置。
