CAD真假表格与EXCEL之间的转化

excel和CAD表格相关问题，这里分享下，主要存在三种转化：
1、CAD表格(真表格)输出到excel；





2、CAD表格(假表格)输出到excel；





3、execl表格插入cad中。

注：真表格是通过TB快捷键创建的，假表格由线条组成，具体看图：

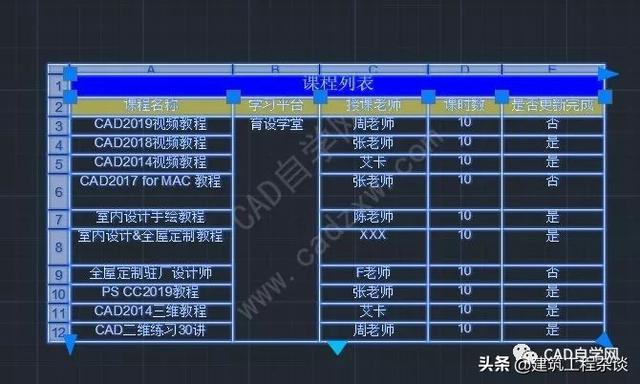

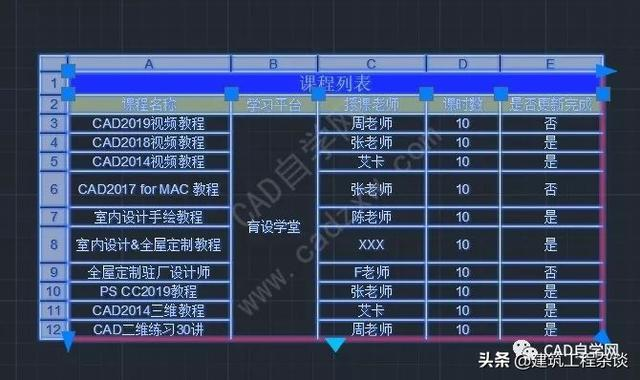

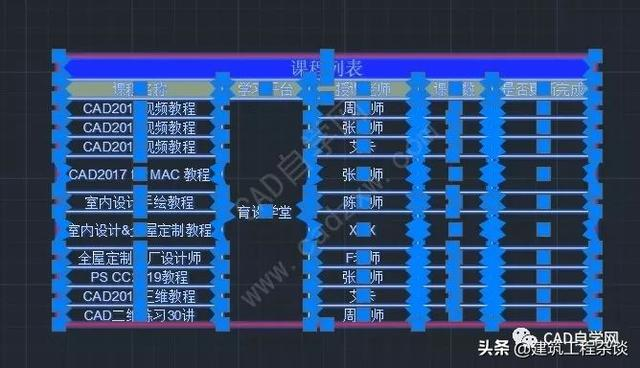

真表格：





假表格：





1、CAD表格(真表格)输出到excel；

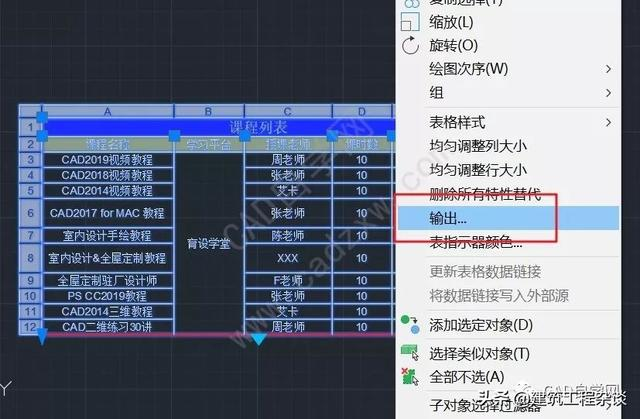

选中之后鼠标右键，选择输出；

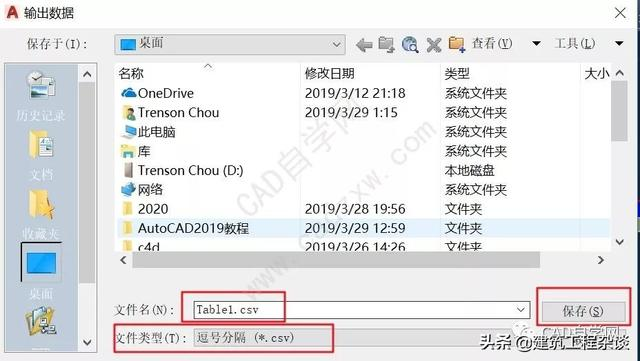

文件类型选择逗号分隔(*.csv);

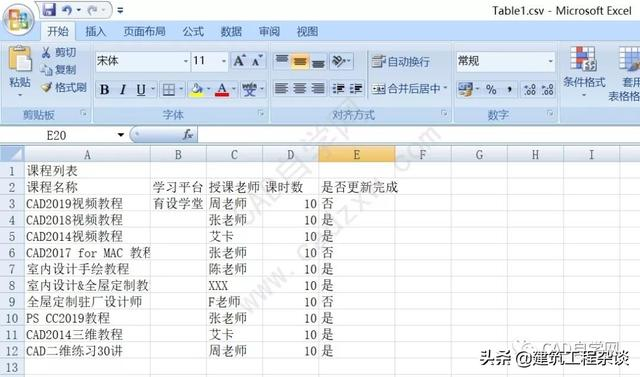

打开后如图，下面再做局部调整即可。





2、CAD表格(假表格)输出到excel；

注：这里需要借助插件或者使用CAD自带的数据提取功能，建议使用插件，自带数据提取比较复杂。

下面以源泉设计插件为例

插件下载地址：http://www.cadzxw.com/32521.html

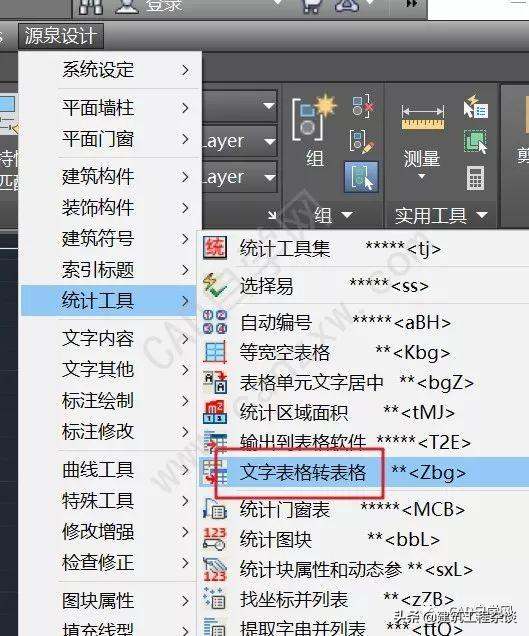

点击文字工具，文字表格转表格；

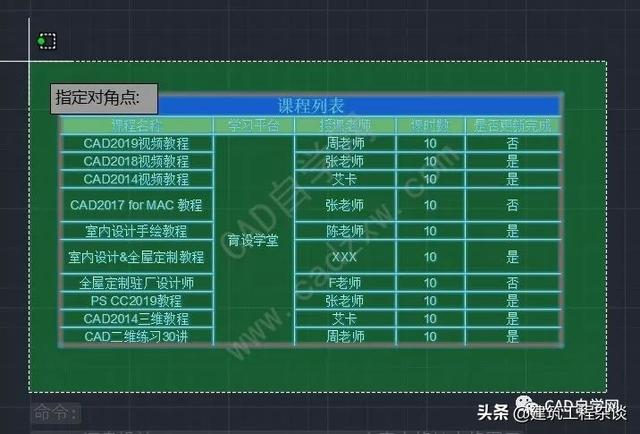

选择需要转化的对象后按回车；





转化后如图；





假表格变成真表格，其他方法同上。

或者

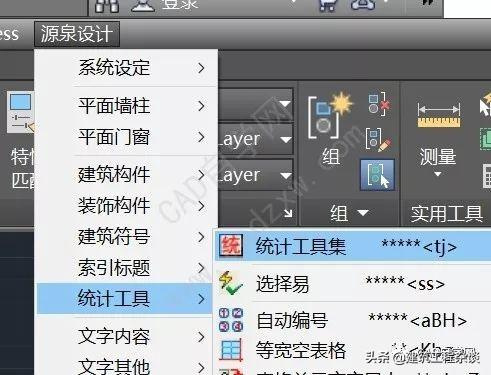

点击统计工具，统计工具集；

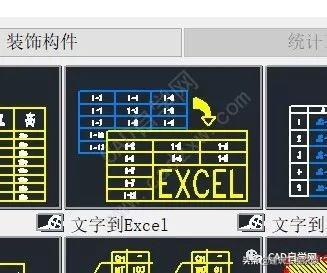

选择文字到excel;

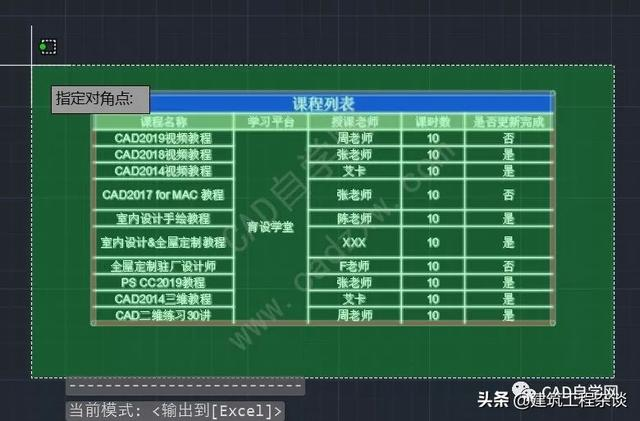

选择表格文字后回车；





即可转化成功并打开；





注：如果你同时安装microsoft excel 和 wps excel会提示你，自己选择即可。

3、execl表格插入cad中。

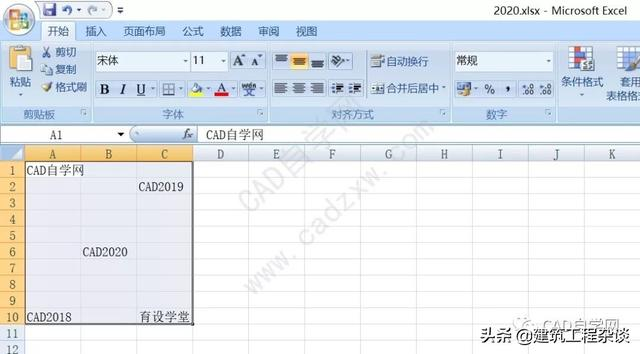

首先创建好excel表格并保存；





注：我测试了microsoft excel2016，识别不了，安装了microsoft excel2007可以。

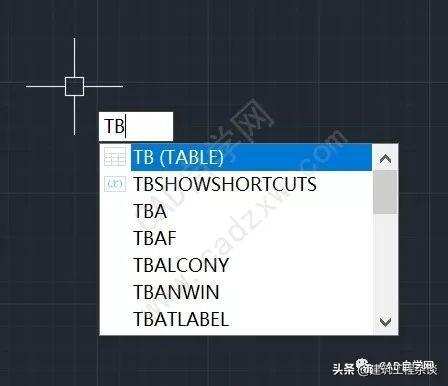

输入tb快捷键回车；

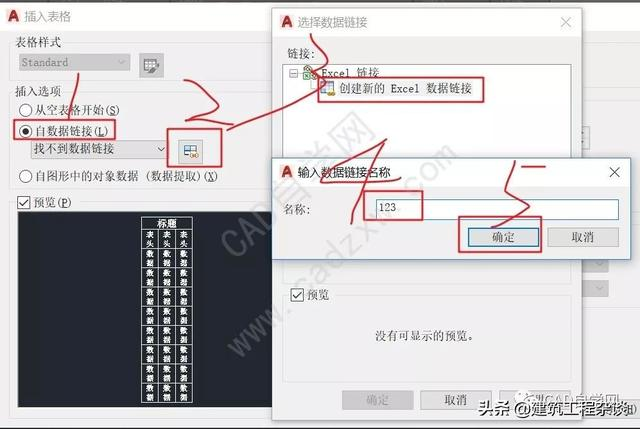

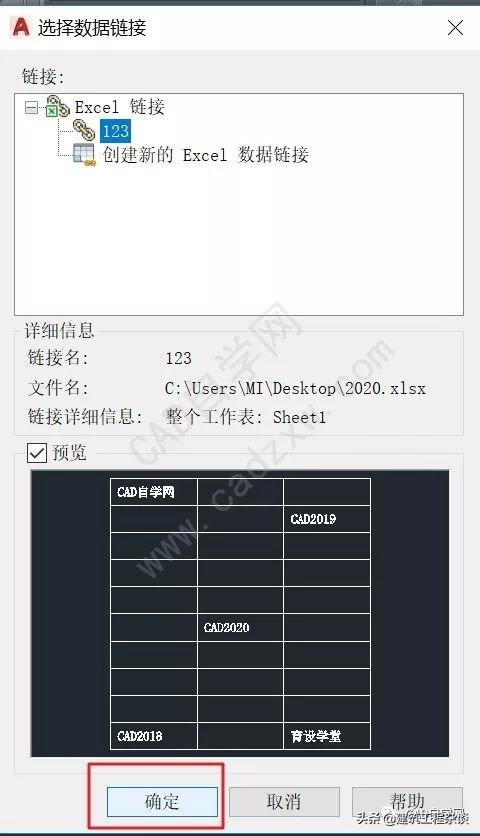

选择【自数据链接】，【点击启动数据链接管理器对话框】，【点击创建新的excel数据链接】，命名后点确定；





浏览文件后，选择完整路径，点确定；





注：其他选项自行研究。

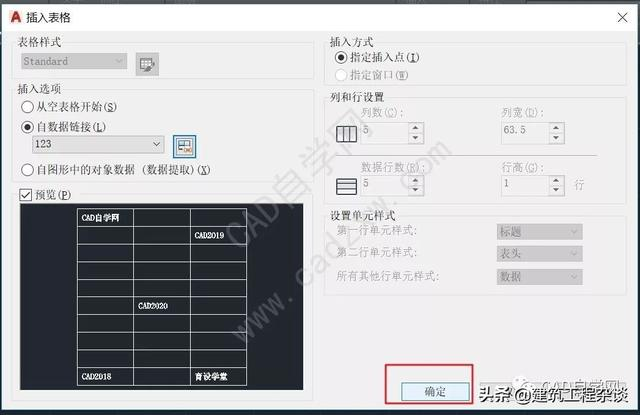

点确定；





点确定；

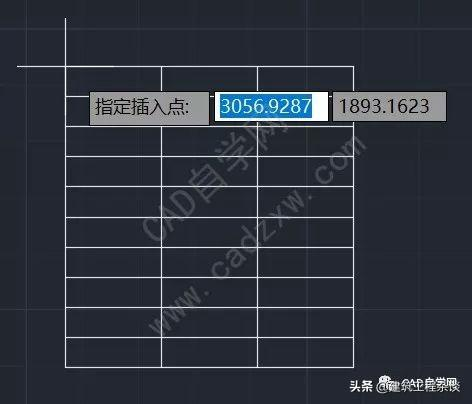

插入；

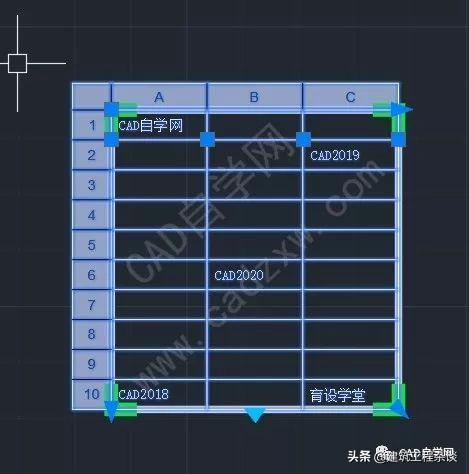

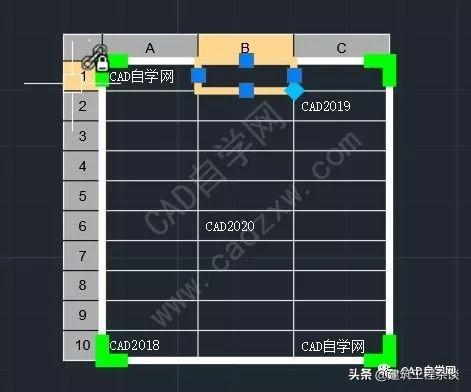

如图所示：











插入进来的excel默认被锁定，自行解锁即可；

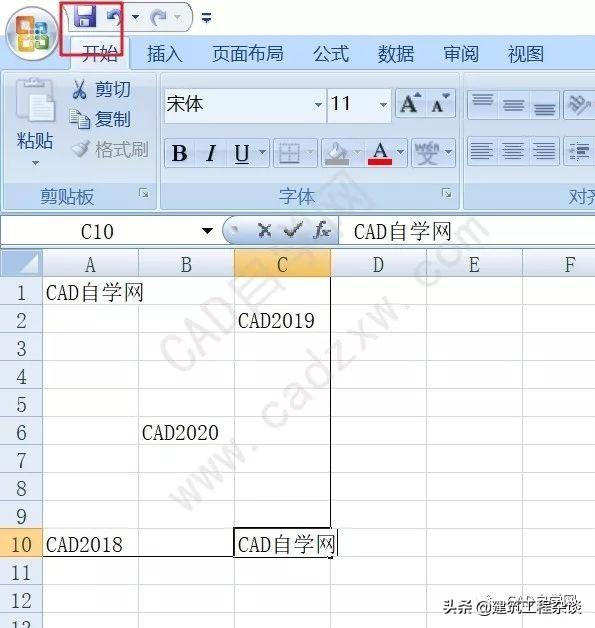

如果excel中内容有改动，改动后保存；

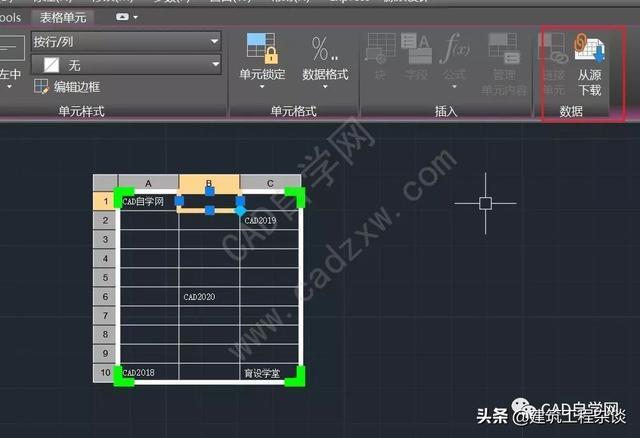

点击【从源下载】；





CAD中自动更新；
