UML简介

• 简介

1) UML——Unified modeling language UML (统一建模语言)，是一种用于软件系统分析和设计的语言工具，它用于帮助软件开发人员进行思考和记录思路的结果

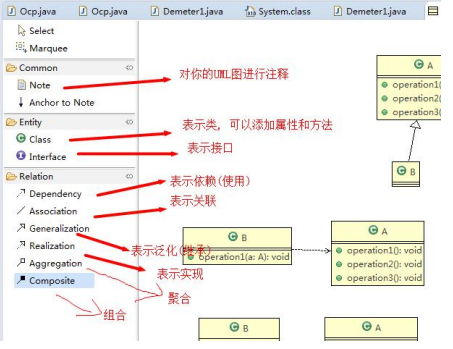

2) UML本身是一套符号的规定，就像数学符号和化学符号一样，这些符号用于描述软件模型中的各个元素和他们之间的关系，比如类、接口、实现、泛化、依赖、组合、聚合等，如右图:
3) 使用UML来建模，常用的工具有 Rational Rose , 也可以使用一些插件来建模

• uml图分类

1) 用例图(use case)
2) 静态结构图：类图、对象图、包图、组件图、部署图
3) 动态行为图：交互图（时序图与协作图）、状态图、活动图

• UML类图

1) 用于描述系统中的类(对象)本身的组成和类(对象)之间的各种静态关系。
2) 类之间的关系：依赖、泛化（继承）、实现、关联、聚合与组合

• 案例1

public class Person{
  private Integer id;
  private String name;
  public void setName(String name){
    this.name=name;
  }
  public String getName(){
    return name;
  }
}
