PCB的DRC检查，拼版设计及资料输出

DRC的检测和丝印的调整：

在TD下选择要检测的规则，R运行。

 出现以上问题，进行重新敷铜。

操作：选中表皮大的铜皮，M往上移动200mil，在T下G下选中。



 再把原移动过的铜皮再移到原有位置上。

再对已选中的铜皮   ，右击，铺铜操作-重铺选中的铜皮。

DPC检测资料输出解决

TD，进行勾选创建报告。

 出现错误可以在messages

丝印调整：丝印位号不上阻焊，丝印方向同一在左侧或上面，根据板子，选择大小。

检查：L，只显示丝印和阻焊。

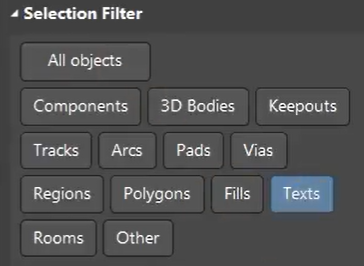

 只选中Texts，就可以拖动器件名称标号。

导入logo，（图片+脚本）

图片应该为单色位图。bmp

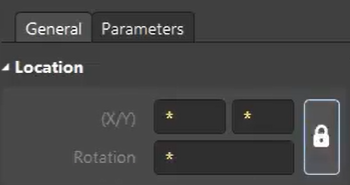

防止移动器件（右击查去相似，在右边属性框点击锁子）

导入后再更改大小（先把logo右键联合，然后再更改大小）



 -------------------------------------------------------------------------------

什么是拼版？为什么要拼版。

节约生产成本，节省PCBA拿放时间。

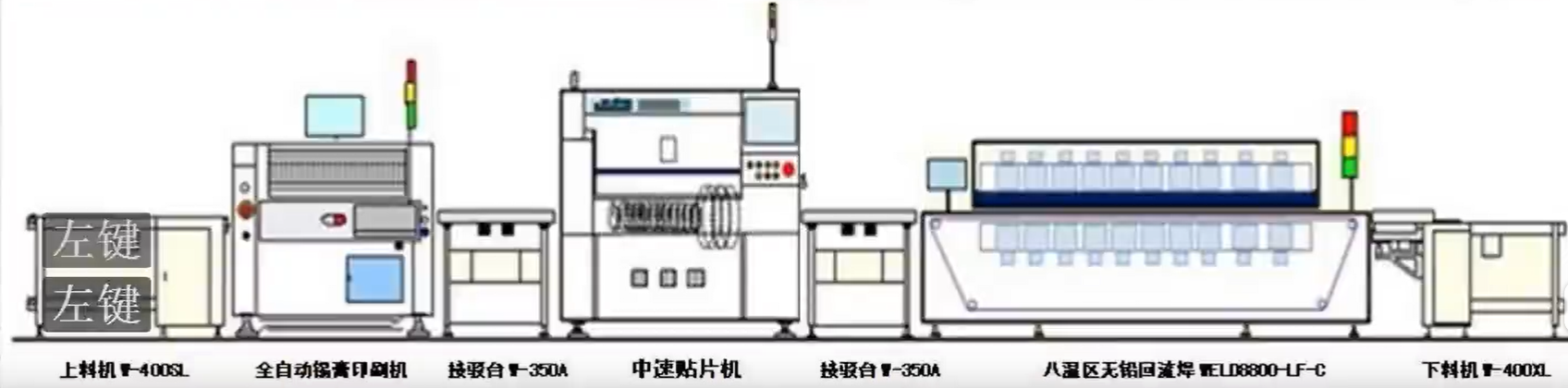

SMT产线：



 V-CUT， 邮票孔



 邮票孔一般使用孔径为直径0.8mm大小的非金属化空，孔与孔的中心距离1.1mm左右，孔的个数一般为5个。

拼版：新建PCB，在放置--拼版阵列（tab后进行参数设置）
