flink 入门
http://ifeve.com/flink-quick-start/
http://vinoyang.com/2016/05/02/flink-concepts/
http://wuchong.me/blog/2016/05/09/flink-internals-understanding-execution-resources/

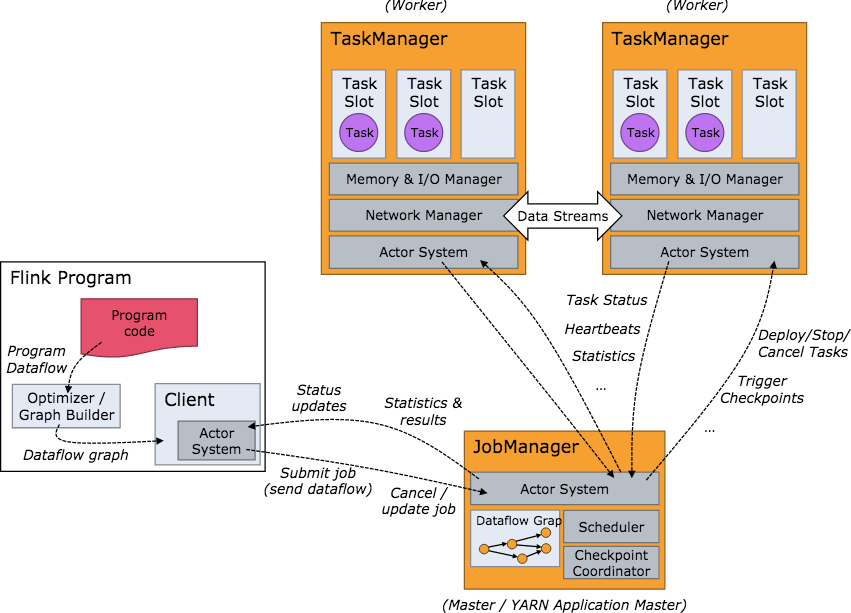

要了解一个系统，一般都是从架构开始。我们关心的问题是：系统部署成功后各个节点都启动了哪些服务，各个服务之间又是怎么交互和协调的。下方是 Flink 集群启动后架构图。
当 Flink 集群启动后，首先会启动一个 JobManger 和一个或多个的 TaskManager。由 Client 提交任务给 JobManager，JobManager 再调度任务到各个 TaskManager 去执行，然后 TaskManager 将心跳和统计信息汇报给 JobManager。TaskManager 之间以流的形式进行数据的传输。上述三者均为独立的 JVM 进程。
- Client 为提交 Job 的客户端，可以是运行在任何机器上（与 JobManager 环境连通即可）。提交 Job 后，Client 可以结束进程（Streaming的任务），也可以不结束并等待结果返回。
- JobManager 主要负责调度 Job 并协调 Task 做 checkpoint，职责上很像 Storm 的 Nimbus。从 Client 处接收到 Job 和 JAR 包等资源后，会生成优化后的执行计划，并以 Task 的单元调度到各个 TaskManager 去执行。
- TaskManager 在启动的时候就设置好了槽位数（Slot），每个 slot 能启动一个 Task，Task 为线程。从 JobManager 处接收需要部署的 Task，部署启动后，与自己的上游建立 Netty 连接，接收数据并处理。
可以看到 Flink 的任务调度是多线程模型，并且不同Job/Task混合在一个 TaskManager 进程中。虽然这种方式可以有效提高 CPU 利用率，但是个人不太喜欢这种设计，因为不仅缺乏资源隔离机制，同时也不方便调试。类似 Storm 的进程模型，一个JVM 中只跑该 Job 的 Tasks 实际应用中更为合理。
https://my.oschina.net/sniperLi/blog/701510
Apache Flink是一个面向分布式数据流处理和批量数据处理的开源计算平台，它能够基于同一个Flink运行时（Flink Runtime），提供支持流处理和批处理两种类型应用的功能。现有的开源计算方案，会把流处理和批处理作为两种不同的应用类型，因为他们它们所提供的 SLA是完全不相同的：流处理一般需要支持低延迟、Exactly-once保证，而批处理需要支持高吞吐、高效处理，所以在实现的时候通常是分别给出两 套实现方法，或者通过一个独立的开源框架来实现其中每一种处理方案。例如，实现批处理的开源方案有MapReduce、Tez、Crunch、 Spark，实现流处理的开源方案有Samza、Storm。
Flink在实现流处理和批处理时，与传统的一些方案完全不同，它从另一个视角看待流处理和批处理，将二者统一起来：Flink是完全支持流处理，也就是 说作为流处理看待时输入数据流是无界的；批处理被作为一种特殊的流处理，只是它的输入数据流被定义为有界的。基于同一个Flink运行时（Flink Runtime），分别提供了流处理和批处理API，而这两种API也是实现上层面向流处理、批处理类型应用框架的基础。
基本特性
关于Flink所支持的特性，我这里只是通过分类的方式简单做一下梳理，涉及到具体的一些概念及其原理会在后面的部分做详细说明。
流处理特性
- 支持高吞吐、低延迟、高性能的流处理
- 支持带有事件时间的窗口（Window）操作
- 支持有状态计算的Exactly-once语义
- 支持高度灵活的窗口（Window）操作，支持基于time、count、session，以及data-driven的窗口操作
- 支持具有Backpressure功能的持续流模型
- 支持基于轻量级分布式快照（Snapshot）实现的容错
- 一个运行时同时支持Batch on Streaming处理和Streaming处理
- Flink在JVM内部实现了自己的内存管理
- 支持迭代计算
- 支持程序自动优化：避免特定情况下Shuffle、排序等昂贵操作，中间结果有必要进行缓存
API支持
- 对Streaming数据类应用，提供DataStream API
- 对批处理类应用，提供DataSet API（支持Java/Scala）
Libraries支持
- 支持机器学习（FlinkML）
- 支持图分析（Gelly）
- 支持关系数据处理（Table）
- 支持复杂事件处理（CEP）
整合支持
- 支持Flink on YARN
- 支持HDFS
- 支持来自Kafka的输入数据
- 支持Apache HBase
- 支持Hadoop程序
- 支持Tachyon
- 支持ElasticSearch
- 支持RabbitMQ
- 支持Apache Storm
- 支持S3
- 支持XtreemFS
基本概念
Stream & Transformation & Operator
用户实现的Flink程序是由Stream和Transformation这两个基本构建块组成，其中Stream是一个中间结果数据，而 Transformation是一个操作，它对一个或多个输入Stream进行计算处理，输出一个或多个结果Stream。当一个Flink程序被执行的 时候，它会被映射为Streaming Dataflow。一个Streaming Dataflow是由一组Stream和Transformation Operator组成，它类似于一个DAG图，在启动的时候从一个或多个Source Operator开始，结束于一个或多个Sink Operator。
下面是一个由Flink程序映射为Streaming Dataflow的示意图，如下所示：
上图中，FlinkKafkaConsumer是一个Source Operator，map、keyBy、timeWindow、apply是Transformation Operator，RollingSink是一个Sink Operator。
Parallel Dataflow
在Flink中，程序天生是并行和分布式的：一个Stream可以被分成多个Stream分区（Stream Partitions），一个Operator可以被分成多个Operator Subtask，每一个Operator Subtask是在不同的线程中独立执行的。一个Operator的并行度，等于Operator Subtask的个数，一个Stream的并行度总是等于生成它的Operator的并行度。
有关Parallel Dataflow的实例，如下图所示：
上图Streaming Dataflow的并行视图中，展现了在两个Operator之间的Stream的两种模式：
- One-to-one模式
比如从Source[1]到map()[1]，它保持了Source的分区特性（Partitioning）和分区内元素处理的有序性，也就是说map()[1]的Subtask看到数据流中记录的顺序，与Source[1]中看到的记录顺序是一致的。
- Redistribution模式
这种模式改变了输入数据流的分区，比如从map()[1]、map()[2]到keyBy()/window()/apply()[1]、keyBy() /window()/apply()[2]，上游的Subtask向下游的多个不同的Subtask发送数据，改变了数据流的分区，这与实际应用所选择的 Operator有关系。
另外，Source Operator对应2个Subtask，所以并行度为2，而Sink Operator的Subtask只有1个，故而并行度为1。
Task & Operator Chain
在Flink分布式执行环境中，会将多个Operator Subtask串起来组成一个Operator Chain，实际上就是一个执行链，每个执行链会在TaskManager上一个独立的线程中执行，如下图所示：
上图中上半部分表示的是一个Operator Chain，多个Operator通过Stream连接，而每个Operator在运行时对应一个Task；图中下半部分是上半部分的一个并行版本，也就是对每一个Task都并行化为多个Subtask。
Time & Window
Flink支持基于时间窗口操作，也支持基于数据的窗口操作，如下图所示：
上图中，基于时间的窗口操作，在每个相同的时间间隔对Stream中的记录进行处理，通常各个时间间隔内的窗口操作处理的记录数不固定；而基于数据驱动的窗口操作，可以在Stream中选择固定数量的记录作为一个窗口，对该窗口中的记录进行处理。
有关窗口操作的不同类型，可以分为如下几种：倾斜窗口（Tumbling Windows，记录没有重叠）、滑动窗口（Slide Windows，记录有重叠）、会话窗口（Session Windows），具体可以查阅相关资料。
在处理Stream中的记录时，记录中通常会包含各种典型的时间字段，Flink支持多种时间的处理，如下图所示：
上图描述了在基于Flink的流处理系统中，各种不同的时间所处的位置和含义，其中，Event Time表示事件创建时间，Ingestion Time表示事件进入到Flink Dataflow的时间 ，Processing Time表示某个Operator对事件进行处理事的本地系统时间（是在TaskManager节点上）。这里，谈一下基于Event Time进行处理的问题，通常根据Event Time会给整个Streaming应用带来一定的延迟性，因为在一个基于事件的处理系统中，进入系统的事件可能会基于Event Time而发生乱序现象，比如事件来源于外部的多个系统，为了增强事件处理吞吐量会将输入的多个Stream进行自然分区，每个Stream分区内部有 序，但是要保证全局有序必须同时兼顾多个Stream分区的处理，设置一定的时间窗口进行暂存数据，当多个Stream分区基于Event Time排列对齐后才能进行延迟处理。所以，设置的暂存数据记录的时间窗口越长，处理性能越差，甚至严重影响Stream处理的实时性。
有关基于时间的Streaming处理，可以参考官方文档，在Flink中借鉴了Google使用的WaterMark实现方式，可以查阅相关资料。
基本架构
Flink系统的架构与Spark类似，是一个基于Master-Slave风格的架构，如下图所示：
Flink集群启动时，会启动一个JobManager进程、至少一个TaskManager进程。在Local模式下，会在同一个JVM内部启动一个 JobManager进程和TaskManager进程。当Flink程序提交后，会创建一个Client来进行预处理，并转换为一个并行数据流，这是对 应着一个Flink Job，从而可以被JobManager和TaskManager执行。在实现上，Flink基于Actor实现了JobManager和 TaskManager，所以JobManager与TaskManager之间的信息交换，都是通过事件的方式来进行处理。
如上图所示，Flink系统主要包含如下3个主要的进程：
JobManager
JobManager是Flink系统的协调者，它负责接收Flink Job，调度组成Job的多个Task的执行。同时，JobManager还负责收集Job的状态信息，并管理Flink集群中从节点 TaskManager。JobManager所负责的各项管理功能，它接收到并处理的事件主要包括：
- RegisterTaskManager
在Flink集群启动的时候，TaskManager会向JobManager注册，如果注册成功，则JobManager会向TaskManager回复消息AcknowledgeRegistration。
- SubmitJob
Flink程序内部通过Client向JobManager提交Flink Job，其中在消息SubmitJob中以JobGraph形式描述了Job的基本信息。
- CancelJob
请求取消一个Flink Job的执行，CancelJob消息中包含了Job的ID，如果成功则返回消息CancellationSuccess，失败则返回消息CancellationFailure。
- UpdateTaskExecutionState
TaskManager会向JobManager请求更新ExecutionGraph中的ExecutionVertex的状态信息，更新成功则返回true。
- RequestNextInputSplit
运行在TaskManager上面的Task，请求获取下一个要处理的输入Split，成功则返回NextInputSplit。
- JobStatusChanged
ExecutionGraph向JobManager发送该消息，用来表示Flink Job的状态发生的变化，例如：RUNNING、CANCELING、FINISHED等。
TaskManager
TaskManager也是一个Actor，它是实际负责执行计算的Worker，在其上执行Flink Job的一组Task。每个TaskManager负责管理其所在节点上的资源信息，如内存、磁盘、网络，在启动的时候将资源的状态向 JobManager汇报。TaskManager端可以分成两个阶段：
- 注册阶段
TaskManager会向JobManager注册，发送RegisterTaskManager消息，等待JobManager返回AcknowledgeRegistration，然后TaskManager就可以进行初始化过程。
- 可操作阶段
该阶段TaskManager可以接收并处理与Task有关的消息，如SubmitTask、CancelTask、FailTask。如果 TaskManager无法连接到JobManager，这是TaskManager就失去了与JobManager的联系，会自动进入“注册阶段”，只 有完成注册才能继续处理Task相关的消息。
Client
当用户提交一个Flink程序时，会首先创建一个Client，该Client首先会对用户提交的Flink程序进行预处理，并提交到Flink集群中处 理，所以Client需要从用户提交的Flink程序配置中获取JobManager的地址，并建立到JobManager的连接，将Flink Job提交给JobManager。Client会将用户提交的Flink程序组装一个JobGraph， 并且是以JobGraph的形式提交的。一个JobGraph是一个Flink Dataflow，它由多个JobVertex组成的DAG。其中，一个JobGraph包含了一个Flink程序的如下信息：JobID、Job名称、 配置信息、一组JobVertex等。
组件栈
Flink是一个分层架构的系统，每一层所包含的组件都提供了特定的抽象，用来服务于上层组件。Flink分层的组件栈如下图所示：
下面，我们自下而上，分别针对每一层进行解释说明：
- Deployment层
该层主要涉及了Flink的部署模式，Flink支持多种部署模式：本地、集群（Standalone/YARN）、云（GCE/EC2）。Standalone部署模式与Spark类似，这里，我们看一下Flink on YARN的部署模式，如下图所示：
了解YARN的话，对上图的原理非常熟悉，实际Flink也实现了满足在YARN集群上运行的各个组件：Flink YARN Client负责与YARN RM通信协商资源请求，Flink JobManager和Flink TaskManager分别申请到Container去运行各自的进程。通过上图可以看到，YARN AM与Flink JobManager在同一个Container中，这样AM可以知道Flink JobManager的地址，从而AM可以申请Container去启动Flink TaskManager。待Flink成功运行在YARN集群上，Flink YARN Client就可以提交Flink Job到Flink JobManager，并进行后续的映射、调度和计算处理。
- Runtime层
Runtime层提供了支持Flink计算的全部核心实现，比如：支持分布式Stream处理、JobGraph到ExecutionGraph的映射、调度等等，为上层API层提供基础服务。
- API层
API层主要实现了面向无界Stream的流处理和面向Batch的批处理API，其中面向流处理对应DataStream API，面向批处理对应DataSet API。
- Libraries层
该层也可以称为Flink应用框架层，根据API层的划分，在API层之上构建的满足特定应用的实现计算框架，也分别对应于面向流处理和面向批处理两类。 面向流处理支持：CEP（复杂事件处理）、基于SQL-like的操作（基于Table的关系操作）；面向批处理支持：FlinkML（机器学习库）、 Gelly（图处理）。
内部原理
容错机制
Flink基于Checkpoint机制实现容错，它的原理是不断地生成分布式Streaming数据流Snapshot。在流处理失败时，通过这些Snapshot可以恢复数据流处理。理解Flink的容错机制，首先需要了解一下Barrier这个概念：
Stream Barrier是Flink分布式Snapshotting中的核心元素，它会作为数据流的记录被同等看待，被插入到数据流中，将数据流中记录的进行分 组，并沿着数据流的方向向前推进。每个Barrier会携带一个Snapshot ID，属于该Snapshot的记录会被推向该Barrier的前方。因为Barrier非常轻量，所以并不会中断数据流。带有Barrier的数据流， 如下图所示：
基于上图，我们通过如下要点来说明：
- 出现一个Barrier，在该Barrier之前出现的记录都属于该Barrier对应的Snapshot，在该Barrier之后出现的记录属于下一个Snapshot
- 来自不同Snapshot多个Barrier可能同时出现在数据流中，也就是说同一个时刻可能并发生成多个Snapshot
- 当一个中间（Intermediate）Operator接收到一个Barrier后，它会发送Barrier到属于该Barrier的Snapshot 的数据流中，等到Sink Operator接收到该Barrier后会向Checkpoint Coordinator确认该Snapshot，直到所有的Sink Operator都确认了该Snapshot，才被认为完成了该Snapshot
这里还需要强调的是，Snapshot并不仅仅是对数据流做了一个状态的Checkpoint，它也包含了一个Operator内部所持有的状态，这样才 能够在保证在流处理系统失败时能够正确地恢复数据流处理。也就是说，如果一个Operator包含任何形式的状态，这种状态必须是Snapshot的一部 分。
Operator的状态包含两种：一种是系统状态，一个Operator进行计算处理的时候需要对数据进行缓冲，所以数据缓冲区的状态是与 Operator相关联的，以窗口操作的缓冲区为例，Flink系统会收集或聚合记录数据并放到缓冲区中，直到该缓冲区中的数据被处理完成；另一种是用户 自定义状态（状态可以通过转换函数进行创建和修改），它可以是函数中的Java对象这样的简单变量，也可以是与函数相关的Key/Value状态。
对于具有轻微状态的Streaming应用，会生成非常轻量的Snapshot而且非常频繁，但并不会影响数据流处理性能。Streaming应用的状态 会被存储到一个可配置的存储系统中，例如HDFS。在一个Checkpoint执行过程中，存储的状态信息及其交互过程，如下图所示：
在Checkpoint过程中，还有一个比较重要的操作——Stream Aligning。当Operator接收到多个输入的数据流时，需要在Snapshot Barrier中对数据流进行排列对齐，如下图所示：
具体排列过程如下：
- Operator从一个incoming Stream接收到Snapshot Barrier n，然后暂停处理，直到其它的incoming Stream的Barrier n（否则属于2个Snapshot的记录就混在一起了）到达该Operator
- 接收到Barrier n的Stream被临时搁置，来自这些Stream的记录不会被处理，而是被放在一个Buffer中
- 一旦最后一个Stream接收到Barrier n，Operator会emit所有暂存在Buffer中的记录，然后向Checkpoint Coordinator发送Snapshot n
- 继续处理来自多个Stream的记录
基于Stream Aligning操作能够实现Exactly Once语义，但是也会给流处理应用带来延迟，因为为了排列对齐Barrier，会暂时缓存一部分Stream的记录到Buffer中，尤其是在数据流并 行度很高的场景下可能更加明显，通常以最迟对齐Barrier的一个Stream为处理Buffer中缓存记录的时刻点。在Flink中，提供了一个开 关，选择是否使用Stream Aligning，如果关掉则Exactly Once会变成At least once。
调度机制
在JobManager端，会接收到Client提交的JobGraph形式的Flink Job，JobManager会将一个JobGraph转换映射为一个ExecutionGraph，如下图所示：
通过上图可以看出：
JobGraph是一个Job的用户逻辑视图表示，将一个用户要对数据流进行的处理表示为单个DAG图（对应于JobGraph），DAG图由顶点 （JobVertex）和中间结果集（IntermediateDataSet）组成，其中JobVertex表示了对数据流进行的转换操作，比如 map、flatMap、filter、keyBy等操作，而IntermediateDataSet是由上游的JobVertex所生成，同时作为下游 的JobVertex的输入。
而ExecutionGraph是JobGraph的并行表示，也就是实际JobManager调度一个Job在TaskManager上运行的逻辑视 图，它也是一个DAG图，是由ExecutionJobVertex、IntermediateResult（或 IntermediateResultPartition）组成，ExecutionJobVertex实际对应于JobGraph图中的 JobVertex，只不过在ExecutionJobVertex内部是一种并行表示，由多个并行的ExecutionVertex所组成。另外，这里 还有一个重要的概念，就是Execution，它是一个ExecutionVertex的一次运行Attempt，也就是说，一个 ExecutionVertex可能对应多个运行状态的Execution，比如，一个ExecutionVertex运行产生了一个失败的 Execution，然后还会创建一个新的Execution来运行，这时就对应这个2次运行Attempt。每个Execution通过 ExecutionAttemptID来唯一标识，在TaskManager和JobManager之间进行Task状态的交换都是通过 ExecutionAttemptID来实现的。
下面看一下，在物理上进行调度，基于资源的分配与使用的一个例子，来自官网，如下图所示：
说明如下：
- 左上子图：有2个TaskManager，每个TaskManager有3个Task Slot
- 左下子图：一个Flink Job，逻辑上包含了1个data source、1个MapFunction、1个ReduceFunction，对应一个JobGraph
- 左下子图：用户提交的Flink Job对各个Operator进行的配置——data source的并行度设置为4，MapFunction的并行度也为4，ReduceFunction的并行度为3，在JobManager端对应于ExecutionGraph
- 右上子图：TaskManager 1上，有2个并行的ExecutionVertex组成的DAG图，它们各占用一个Task Slot
- 右下子图：TaskManager 2上，也有2个并行的ExecutionVertex组成的DAG图，它们也各占用一个Task Slot
- 在2个TaskManager上运行的4个Execution是并行执行的
迭代机制
机器学习和图计算应用，都会使用到迭代计算，Flink通过在迭代Operator中定义Step函数来实现迭代算法，这种迭代算法包括Iterate和 Delta Iterate两种类型，在实现上它们反复地在当前迭代状态上调用Step函数，直到满足给定的条件才会停止迭代。下面，对Iterate和Delta Iterate两种类型的迭代算法原理进行说明：
- Iterate
Iterate Operator是一种简单的迭代形式：每一轮迭代，Step函数的输入或者是输入的整个数据集，或者是上一轮迭代的结果，通过该轮迭代计算出下一轮计算 所需要的输入（也称为Next Partial Solution），满足迭代的终止条件后，会输出最终迭代结果，具体执行流程如下图所示：
Step函数在每一轮迭代中都会被执行，它可以是由map、reduce、join等Operator组成的数据流。下面通过官网给出的一个例子来说明Iterate Operator，非常简单直观，如下图所示：
上面迭代过程中，输入数据为1到5的数字，Step函数就是一个简单的map函数，会对每个输入的数字进行加1处理，而Next Partial Solution对应于经过map函数处理后的结果，比如第一轮迭代，对输入的数字1加1后结果为2，对输入的数字2加1后结果为3，直到对输入数字5加 1后结果为变为6，这些新生成结果数字2~6会作为第二轮迭代的输入。迭代终止条件为进行10轮迭代，则最终的结果为11~15。
- Delta Iterate
Delta Iterate Operator实现了增量迭代，它的实现原理如下图所示：
基于Delta Iterate Operator实现增量迭代，它有2个输入，其中一个是初始Workset，表示输入待处理的增量Stream数据，另一个是初始Solution Set，它是经过Stream方向上Operator处理过的结果。第一轮迭代会将Step函数作用在初始Workset上，得到的计算结果 Workset作为下一轮迭代的输入，同时还要增量更新初始Solution Set。如果反复迭代知道满足迭代终止条件，最后会根据Solution Set的结果，输出最终迭代结果。
比如，我们现在已知一个Solution集合中保存的是，已有的商品分类大类中购买量最多的商品，而Workset输入的是来自线上实时交易中最新达成购 买的商品的人数，经过计算会生成新的商品分类大类中商品购买量最多的结果，如果某些大类中商品购买量突然增长，它需要更新Solution Set中的结果（原来购买量最多的商品，经过增量迭代计算，可能已经不是最多），最后会输出最终商品分类大类中购买量最多的商品结果集合。更详细的例子， 可以参考官网给出的“Propagate Minimum in Graph”，这里不再累述。
Backpressure监控
Backpressure在流式计算系统中会比较受到关注，因为在一个Stream上进行处理的多个Operator之间，它们处理速度和方式可能非常不 同，所以就存在上游Operator如果处理速度过快，下游Operator处可能机会堆积Stream记录，严重会造成处理延迟或下游Operator 负载过重而崩溃（有些系统可能会丢失数据）。因此，对下游Operator处理速度跟不上的情况，如果下游Operator能够将自己处理状态传播给上游 Operator，使得上游Operator处理速度慢下来就会缓解上述问题，比如通过告警的方式通知现有流处理系统存在的问题。
Flink Web界面上提供了对运行Job的Backpressure行为的监控，它通过使用Sampling线程对正在运行的Task进行堆栈跟踪采样来实现，具体实现方式如下图所示：
JobManager会反复调用一个Job的Task运行所在线程的Thread.getStackTrace()，默认情况下，JobManager会 每间隔50ms触发对一个Job的每个Task依次进行100次堆栈跟踪调用，根据调用调用结果来确定Backpressure，Flink是通过计算得 到一个比值（Radio）来确定当前运行Job的Backpressure状态。在Web界面上可以看到这个Radio值，它表示在一个内部方法调用中阻 塞（Stuck）的堆栈跟踪次数，例如，radio=0.01，表示100次中仅有1次方法调用阻塞。Flink目前定义了如下Backpressure 状态：
- OK: 0 <= Ratio <= 0.10
- LOW: 0.10 < Ratio <= 0.5
- HIGH: 0.5 < Ratio <= 1
另外，Flink还提供了3个参数来配置Backpressure监控行为：
|
参数名称 |
默认值 |
说明 |
| jobmanager.web.backpressure.refresh-interval | 60000 | 默认1分钟，表示采样统计结果刷新时间间隔 |
| jobmanager.web.backpressure.num-samples | 100 | 评估Backpressure状态，所使用的堆栈跟踪调用次数 |
| jobmanager.web.backpressure.delay-between-samples | 50 | 默认50毫秒，表示对一个Job的每个Task依次调用的时间间隔 |
通过上面个定义的Backpressure状态，以及调整相应的参数，可以确定当前运行的Job的状态是否正常，并且保证不影响JobManager提供服务。
http://wuchong.me/blog/2016/05/09/flink-internals-understanding-execution-resources/
Flink 原理与实现：理解 Flink 中的计算资源
本文所讨论的计算资源是指用来执行 Task 的资源，是一个逻辑概念。本文会介绍 Flink 计算资源相关的一些核心概念，如：Slot、SlotSharingGroup、CoLocationGroup、Chain等。并会着重讨论 Flink 如何对计算资源进行管理和隔离，如何将计算资源利用率最大化等等。理解 Flink 中的计算资源对于理解 Job 如何在集群中运行的有很大的帮助，也有利于我们更透彻地理解 Flink 原理，更快速地定位问题。
Operator Chains
为了更高效地分布式执行，Flink会尽可能地将operator的subtask链接（chain）在一起形成task。每个task在一个线程中执行。将operators链接成task是非常有效的优化：它能减少线程之间的切换，减少消息的序列化/反序列化，减少数据在缓冲区的交换，减少了延迟的同时提高整体的吞吐量。
我们仍以经典的 WordCount 为例（参考前文Job例子），下面这幅图，展示了Source并行度为1，FlatMap、KeyAggregation、Sink并行度均为2，最终以5个并行的线程来执行的优化过程。
上图中将KeyAggregation和Sink两个operator进行了合并，因为这两个合并后并不会改变整体的拓扑结构。但是，并不是任意两个 operator 就能 chain 一起的。其条件还是很苛刻的：
- 上下游的并行度一致
- 下游节点的入度为1 （也就是说下游节点没有来自其他节点的输入）
- 上下游节点都在同一个 slot group 中（下面会解释 slot group）
- 下游节点的 chain 策略为 ALWAYS（可以与上下游链接，map、flatmap、filter等默认是ALWAYS）
- 上游节点的 chain 策略为 ALWAYS 或 HEAD（只能与下游链接，不能与上游链接，Source默认是HEAD）
- 两个节点间数据分区方式是 forward（参考理解数据流的分区）
- 用户没有禁用 chain
Operator chain的行为可以通过编程API中进行指定。可以通过在DataStream的operator后面（如someStream.map(..))调用startNewChain()来指示从该operator开始一个新的chain（与前面截断，不会被chain到前面）。或者调用disableChaining()来指示该operator不参与chaining（不会与前后的operator chain一起）。在底层，这两个方法都是通过调整operator的 chain 策略（HEAD、NEVER）来实现的。另外，也可以通过调用StreamExecutionEnvironment.disableOperatorChaining()来全局禁用chaining。
原理与实现
那么 Flink 是如何将多个 operators chain在一起的呢？chain在一起的operators是如何作为一个整体被执行的呢？它们之间的数据流又是如何避免了序列化/反序列化以及网络传输的呢？下图展示了operators chain的内部实现：

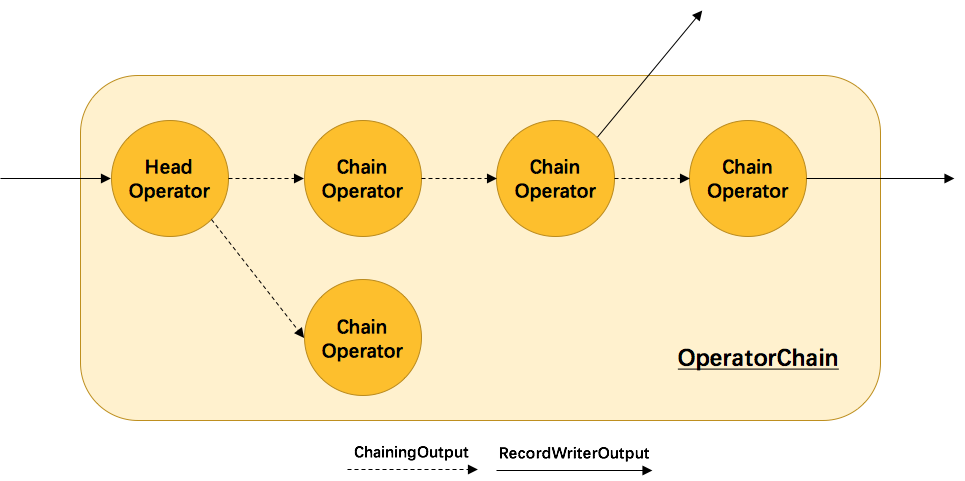

如上图所示，Flink内部是通过OperatorChain这个类来将多个operator链在一起形成一个新的operator。OperatorChain形成的框框就像一个黑盒，Flink 无需知道黑盒中有多少个ChainOperator、数据在chain内部是怎么流动的，只需要将input数据交给 HeadOperator 就可以了，这就使得OperatorChain在行为上与普通的operator无差别，上面的OperaotrChain就可以看做是一个入度为1，出度为2的operator。所以在实现中，对外可见的只有HeadOperator，以及与外部连通的实线输出，这些输出对应了JobGraph中的JobEdge，在底层通过RecordWriterOutput来实现。另外，框中的虚线是operator chain内部的数据流，这个流内的数据不会经过序列化/反序列化、网络传输，而是直接将消息对象传递给下游的 ChainOperator 处理，这是性能提升的关键点，在底层是通过 ChainingOutput 实现的，源码如下方所示，
注：HeadOperator和ChainOperator并不是具体的数据结构，前者指代chain中的第一个operator，后者指代chain中其余的operator，它们实际上都是StreamOperator。
|
private static class ChainingOutput<T> implements Output<StreamRecord<T>> {
// 注册的下游operator
protected final OneInputStreamOperator<T, ?> operator;
public ChainingOutput(OneInputStreamOperator<T, ?> operator) {
this.operator = operator;
}
// 发送消息方法的实现，直接将消息对象传递给operator处理，不经过序列化/反序列化、网络传输
public void collect(StreamRecord<T> record) {
try {
operator.setKeyContextElement1(record);
// 下游operator直接处理消息对象
operator.processElement(record);
}
catch (Exception e) {
throw new ExceptionInChainedOperatorException(e);
}
}
...
}
|
Task Slot
在架构概览中我们介绍了 TaskManager 是一个 JVM 进程，并会以独立的线程来执行一个task或多个subtask。为了控制一个 TaskManager 能接受多少个 task，Flink 提出了 Task Slot 的概念。
Flink 中的计算资源通过 Task Slot 来定义。每个 task slot 代表了 TaskManager 的一个固定大小的资源子集。例如，一个拥有3个slot的 TaskManager，会将其管理的内存平均分成三分分给各个 slot。将资源 slot 化意味着来自不同job的task不会为了内存而竞争，而是每个task都拥有一定数量的内存储备。需要注意的是，这里不会涉及到CPU的隔离，slot目前仅仅用来隔离task的内存。
通过调整 task slot 的数量，用户可以定义task之间是如何相互隔离的。每个 TaskManager 有一个slot，也就意味着每个task运行在独立的 JVM 中。每个 TaskManager 有多个slot的话，也就是说多个task运行在同一个JVM中。而在同一个JVM进程中的task，可以共享TCP连接（基于多路复用）和心跳消息，可以减少数据的网络传输。也能共享一些数据结构，一定程度上减少了每个task的消耗。
每一个 TaskManager 会拥有一个或多个的 task slot，每个 slot 都能跑由多个连续 task 组成的一个 pipeline，比如 MapFunction 的第n个并行实例和 ReduceFunction 的第n个并行实例可以组成一个 pipeline。

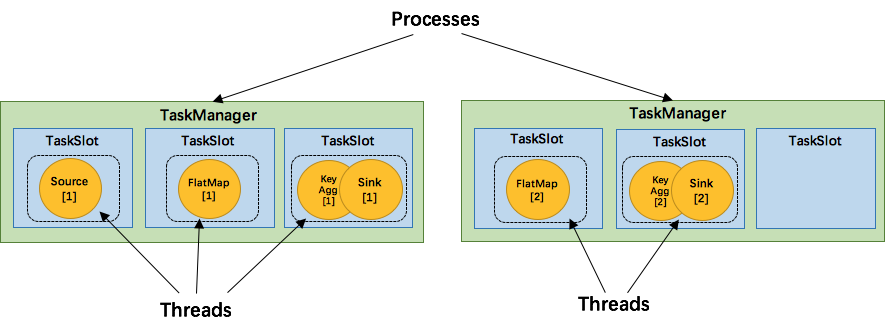

如上文所述的 WordCount 例子，5个Task可能会在TaskManager的slots中如下图分布，2个TaskManager，每个有3个slot：
SlotSharingGroup 与 CoLocationGroup
默认情况下，Flink 允许subtasks共享slot，条件是它们都来自同一个Job的不同task的subtask。结果可能一个slot持有该job的整个pipeline。允许slot共享有以下两点好处：
- Flink 集群所需的task slots数与job中最高的并行度一致。也就是说我们不需要再去计算一个程序总共会起多少个task了。
- 更容易获得更充分的资源利用。如果没有slot共享，那么非密集型操作source/flatmap就会占用同密集型操作 keyAggregation/sink 一样多的资源。如果有slot共享，将基线的2个并行度增加到6个，能充分利用slot资源，同时保证每个TaskManager能平均分配到重的subtasks。

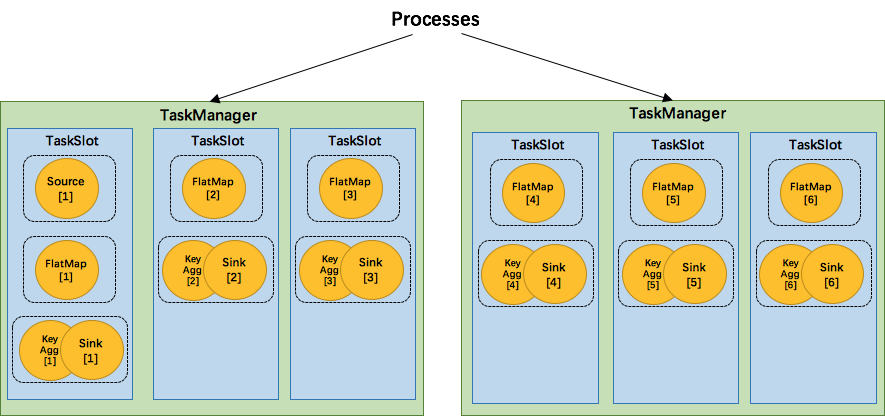

我们将 WordCount 的并行度从之前的2个增加到6个（Source并行度仍为1），并开启slot共享（所有operator都在default共享组），将得到如上图所示的slot分布图。首先，我们不用去计算这个job会其多少个task，总之该任务最终会占用6个slots（最高并行度为6）。其次，我们可以看到密集型操作 keyAggregation/sink 被平均地分配到各个 TaskManager。
SlotSharingGroup是Flink中用来实现slot共享的类，它尽可能地让subtasks共享一个slot。相应的，还有一个 CoLocationGroup 类用来强制将 subtasks 放到同一个 slot 中。CoLocationGroup主要用于迭代流中，用来保证迭代头与迭代尾的第i个subtask能被调度到同一个TaskManager上。这里我们不会详细讨论CoLocationGroup的实现细节。
怎么判断operator属于哪个 slot 共享组呢？默认情况下，所有的operator都属于默认的共享组default，也就是说默认情况下所有的operator都是可以共享一个slot的。而当所有input operators具有相同的slot共享组时，该operator会继承这个共享组。最后，为了防止不合理的共享，用户也能通过API来强制指定operator的共享组，比如：someStream.filter(...).slotSharingGroup("group1");就强制指定了filter的slot共享组为group1。
原理与实现
那么多个tasks（或者说operators）是如何共享slot的呢？

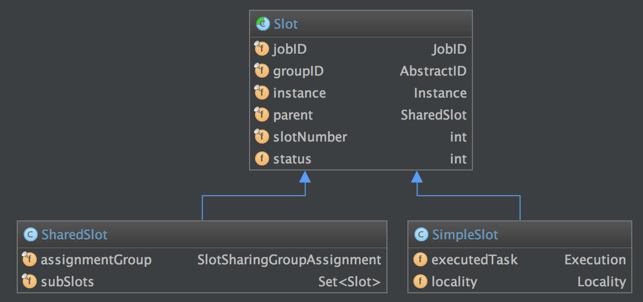

我们先来看一下用来定义计算资源的slot的类图：
抽象类Slot定义了该槽位属于哪个TaskManager（instance）的第几个槽位（slotNumber），属于哪个Job（jobID）等信息。最简单的情况下，一个slot只持有一个task，也就是SimpleSlot的实现。复杂点的情况，一个slot能共享给多个task使用，也就是SharedSlot的实现。SharedSlot能包含其他的SharedSlot，也能包含SimpleSlot。所以一个SharedSlot能定义出一棵slots树。
接下来我们来看看 Flink 为subtask分配slot的过程。关于Flink调度，有两个非常重要的原则我们必须知道：（1）同一个operator的各个subtask是不能呆在同一个SharedSlot中的，例如FlatMap[1]和FlatMap[2]是不能在同一个SharedSlot中的。（2）Flink是按照拓扑顺序从Source一个个调度到Sink的。例如WordCount（Source并行度为1，其他并行度为2），那么调度的顺序依次是：Source -> FlatMap[1] -> FlatMap[2] -> KeyAgg->Sink[1] -> KeyAgg->Sink[2]。假设现在有2个TaskManager，每个只有1个slot（为简化问题），那么分配slot的过程如图所示：
注：图中 SharedSlot 与 SimpleSlot 后带的括号中的数字代表槽位号（slotNumber）
- 为
Source分配slot。首先，我们从TaskManager1中分配出一个SharedSlot。并从SharedSlot中为Source分配出一个SimpleSlot。如上图中的①和②。 - 为
FlatMap[1]分配slot。目前已经有一个SharedSlot，则从该SharedSlot中分配出一个SimpleSlot用来部署FlatMap[1]。如上图中的③。 - 为
FlatMap[2]分配slot。由于TaskManager1的SharedSlot中已经有同operator的FlatMap[1]了，我们只能分配到其他SharedSlot中去。从TaskManager2中分配出一个SharedSlot，并从该SharedSlot中为FlatMap[2]分配出一个SimpleSlot。如上图的④和⑤。 - 为
Key->Sink[1]分配slot。目前两个SharedSlot都符合条件，从TaskManager1的SharedSlot中分配出一个SimpleSlot用来部署Key->Sink[1]。如上图中的⑥。 - 为
Key->Sink[2]分配slot。TaskManager1的SharedSlot中已经有同operator的Key->Sink[1]了，则只能选择另一个SharedSlot中分配出一个SimpleSlot用来部署Key->Sink[2]。如上图中的⑦。
最后Source、FlatMap[1]、Key->Sink[1]这些subtask都会部署到TaskManager1的唯一一个slot中，并启动对应的线程。FlatMap[2]、Key->Sink[2]这些subtask都会被部署到TaskManager2的唯一一个slot中，并启动对应的线程。从而实现了slot共享。
总结
本文主要介绍了Flink中计算资源的相关概念以及原理实现。最核心的是 Task Slot，每个slot能运行一个或多个task。为了拓扑更高效地运行，Flink提出了Chaining，尽可能地将operators chain在一起作为一个task来处理。为了资源更充分的利用，Flink又提出了SlotSharingGroup，尽可能地让多个task共享一个slot。
