使用Xenon实现MySQL高可用集群

作者：杨建，知数堂优秀校友。

1、Xenon 介绍2、架构环境说明3、MySQL 安装准备3.1、MySQL 主从复制搭建3.2、MySQL 半同步复制配置3.3、系统配置3.4、配置 hosts 解析3.5、各节点配置 ssh 互信3.5.1、150 配置3.5.1、151 配置3.5.1、152 配置4、xenon 配置准备4.1、配置 golang 环境4.2、安装xtrabackup4.3、安装 xenon4.4、配置xenon4.5、开启 xenon 并配置集群5、检验 xenon 环境5.1、检测 VIP 切换5.2、数据库重建5.2.1、模拟删除主库数据目录5.2.2、进行数据库重建

1、Xenon 介绍

https://github.com/radondb/xenon
# VIP 就是对外提供服务的IP，比如jdbc配置就是写这个VIP

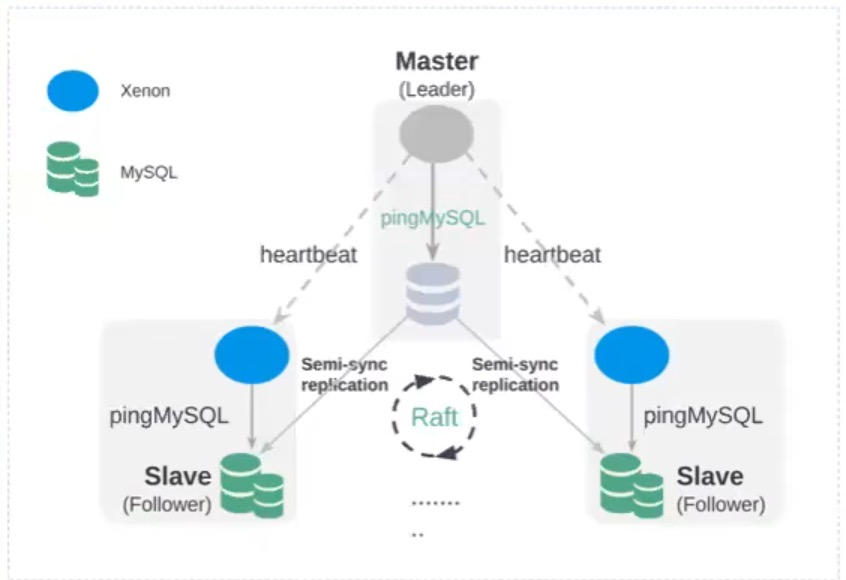

xenon 架构介绍 ，每个MySQL 节点安装了一个agent ，agent的作用：ping 一下本来MySQL是否存活，然后把本地的gtid 获取出来，写入到local index ，看各节点的local index的gtid 谁大，谁大谁做作为主库。

每个agent 都有一个心跳信息，主库的Leader 和从库的Follower 的心跳时间是可以配置的，超过了多长时间，就认为主库不存活，然后从节点选举主库。

xenon 为什么要用三节点：其实用了增强半同步架构，最少有一个从节点，给主库ACK响应。两个从节点，就是为了防止，一个从节点挂了，主库不对外工作了。

xenon 的约束

针对金融环境，基于GTID,增强半同步的复制架构。
mysql与xenon使用同一个用户启动（例如：都使用mysql用户启动，或都使用root用户启动，正常都使用mysql用户）
要使用mysqld_safe启动mysql

实际 xenon 环境使用：

如果需要读写分离可以结合 ProxySQL
xenon 做高可用

2、架构环境说明

IP	Centos	HostName	MySQL	xtrabackup	user	备注
10.0.0.150	Centos 7.8	mysql-150	MySQL 8.0.19	8.0.11	mysql	主库
10.0.0.151	Centos 7.8	mysql-152	MySQL 8.0.19	8.0.11	mysql	从库
10.0.0.152	Centos 7.8	mysql-152	MySQL 8.0.19	8.0.11	mysql	从库

vip:10.0.0.100，对外提供服务的IP

3、MySQL 安装准备

注：MySQL 8.0.19 安装省略

3.1、MySQL 主从复制搭建

基于 GTID+ROW 主从复制架构
参数设置：（从库操作151,152，设置一下参数）

set global super_only=1;
set global read_only=1;

配置成主从：（151和152 change 到 150）

change master to \
master_host='10.0.0.150', \
master_user='repl', \
master_password='123456', \
master_port=3306, \
master_auto_position=1;

注：这里配置主从复制省略

3.2、MySQL 半同步复制配置

1、安装插件（所有机器150，151，152）

mysql> INSTALL PLUGIN rpl_semi_sync_master SONAME 'semisync_master.so';
mysql> INSTALL PLUGIN rpl_semi_sync_slave SONAME 'semisync_slave.so';

2、启动半同步(所有机器)

set global rpl_semi_sync_master_enabled=1;
set global rpl_semi_sync_master_timeout=2147483648;
set global rpl_semi_sync_slave_enabled=1;

注：其实这里只需要所有节点安装半同步插件，并不需要启动半同步。xenon 会自动配置半同步

3.3、系统配置

修改三台主机的mysql账号指定shell 为/bin/bash ，并改密码（三台机密码改成一样）：

# 修改环境变量，三台机器都需要如下相同操作
[root@mysql-150 ~]# chsh mysql
Changing shell for mysql.
New shell [/sbin/nologin]: /bin/bash
Shell changed.
# 修改 mysql 用户密码，这里密码我设置都是mysql
shell# passwd mysql

修改 mysql 环境变量：从其它普通账号复制 .bash* 到mysql 用户家目录（三台机器操作）

shell# mkdir /home/mysql
shell# cp /root/.bash* /home/mysql/
shell# chown -R mysql:mysql /home/mysql

添加mysql账号的sudo权限（所有机器操作）

# visudo
mysql ALL=(ALL) NOPASSWD: /usr/sbin/ip

3.4、配置 hosts 解析

所有机器配置

vim /etc/hosts
10.0.0.150 mysql-150
10.0.0.151 mysql-151
10.0.0.152 mysql-152

3.5、各节点配置 ssh 互信

3.5.1、150 配置

[root@mysql-150 ~]# su - mysql
[mysql@mysql-150 ~]$ pwd
/home/mysql
[mysql@mysql-150 ~]$ ssh-keygen
[mysql@mysql-150 ~]$ cd .ssh
[mysql@mysql-150 .ssh]$ ls
id_rsa id_rsa.pub
#id_rsa 私钥文件
#is_rsa.pub 公钥文件
[mysql@mysql-150 .ssh]$ cat id_rsa.pub > authorized_keys
[mysql@mysql-150 .ssh]$ chmod 600 /home/mysql/.ssh/*
# 151，152机器创建.ssh 目录, 并且修改权限为700
[mysql@mysql-151 ~]$ mkdir .ssh
[mysql@mysql-152 ~]$ mkdir .ssh
[mysql@mysql-151 ~]$ chmod 700 .ssh/
[mysql@mysql-152 ~]$ chmod 700 .ssh/
# 拷贝authorized_keys 到151和152 机器
[mysql@mysql-150 .ssh]$ scp authorized_keys mysql@10.0.0.151:~/.ssh
[mysql@mysql-150 .ssh]$ scp authorized_keys mysql@10.0.0.152:~/.ssh
# 验证 ssh 信任
[mysql@mysql-150 .ssh]$ ssh mysql@10.0.0.151
[mysql@mysql-150 .ssh]$ ssh mysql@10.0.0.152
能够无密码登陆，就表示成功了

其实配置可以像 151配置，152配置那样，但是上面写了一个详细过程是为了了解配置ssh 信任，而方便排错

3.5.1、151 配置

[root@mysql-151 ~]# su - mysql
[mysql@mysql-151 ~]$ ssh-keygen
# 拷贝公钥到 150 和 152 节点
[mysql@mysql-151 ~]$ ssh-copy-id mysql@10.0.0.150
[mysql@mysql-151 ~]$ ssh-copy-id mysql@10.0.0.152
# 无密码连接测试
[mysql@mysql-151 ~]$ ssh mysql@10.0.0.150
[mysql@mysql-151 ~]$ ssh mysql@10.0.0.152

3.5.1、152 配置

[root@mysql-152 ~]# su - mysql
[mysql@mysql-152 ~]$ ssh-copy-id mysql@10.0.0.150
[mysql@mysql-152 ~]$ ssh-copy-id mysql@10.0.0.151
[mysql@mysql-152 ~]$ ssh mysql@10.0.0.150
[mysql@mysql-152 ~]$ ssh mysql@10.0.0.151

4、xenon 配置准备

4.1、配置 golang 环境

# 所有机器配置 golang 【150,151,152】
# 1、下载
wget https://dl.google.com/go/go1.14.4.linux-amd64.tar.gz
# 2、解压
tar -zxf go1.14.4.linux-amd64.tar.gz -C /usr/local/
#3、配置 go 环境
vim /etc/profile
export GOPATH=/usr/local/go/bin
export PATH=$PATH:$GOPATH
source /etc/profile
# 4、查看 go 版本
shell# go version
go version go1.14.4 linux/amd64

4.2、安装xtrabackup

所有节点安装

# 下载xtrabackup 软件
wget https://www.percona.com/downloads/Percona-XtraBackup-LATEST/Percona-XtraBackup-8.0.11/binary/redhat/7/x86_64/percona-xtrabackup-80-8.0.11-1.el7.x86_64.rpm
yum localinstall percona-xtrabackup-80-8.0.11-1.el7.x86_64.rpm
yum -y install libdbi-dbd-mysql

4.3、安装 xenon

所有节点安装，以MySQL-150 为安装为例

安装git （所有节点）

[root@mysql-150 ~]# yum -y install git
[root@mysql-150 ~]# mkdir /mygit
[root@mysql-150 ~]# cd /mygit
[root@mysql-150 mygit]# git clone https://github.com/radondb/xenon

安装 xenon （所有节点）

[root@mysql-150 ~]# cd /mygit/xenon/
[root@mysql-150 xenon]# make
[root@mysql-150 xenon]# mkdir -p /data/xenon
[root@mysql-150 xenon]# cp -r /mygit/xenon/bin /data/xenon/
[root@mysql-150 xenon]# cp -r /mygit/xenon/conf/xenon-simple.conf.json /data/xenon/xenon.json
[root@mysql-150 xenon]# echo "/etc/xenon/xenon.json" > /data/xenon/bin/config.path
[root@mysql-150 xenon]# mkdir /etc/xenon
[root@mysql-150 xenon]# mv /data/xenon/xenon.json /etc/xenon/
[root@mysql-150 xenon]# chown -R mysql:mysql /data/xenon/
[root@mysql-150 xenon]# chown -R mysql:mysql /etc/xenon/
# 其他节点如上，相同操作

4.4、配置xenon

所有机器配置xenon,下面以150为例，其它机器，只需改成本机IP即可

[root@mysql-150 ~]# cat /etc/xenon/xenon.json
{
"server":
{
"endpoint":"10.0.0.150:8801"
},
"raft":
{
"meta-datadir":"raft.meta",
"heartbeat-timeout":1000,
"election-timeout":3000,
"leader-start-command":"sudo /sbin/ip a a 10.0.0.100/16 dev eth0 && arping-c3 -A 10.0.0.100 -1 ethO",
"leader-stop-command":"sudo /sbin/ip a d 10.0.0.100/16 dev eth0"
},
"mysql":
{
"admin":"root",
"passwd":"",
"host":"127.0.0.1",
"port":3306,
"basedir":"/usr/local/mysql",
"defaults-file":"/data/mysql/mysql3306/my3306.cnf",
"ping-timeout":1000,
"master-sysvars":"tokudb_fsync_log_period=default;sync_binlog=default;innodb_flush_log_at_trx_commit=default",
"slave-sysvars": "tokudb_fsync_log_period=1000;sync_binlog=1000;innodb_flush_log_at_trx_commit=2"
},
"replication":
{
"user":"repl",
"passwd":"123456"
},
"backup":
{
"ssh-host":"10.0.0.150",
"ssh-user":"mysql",
"ssh-passwd":"mysql",
"ssh-port":22,
"backupdir":"/data/mysql/mysql3306/data",
"xtrabackup-bindir":"/usr/bin",
"backup-iops-limits":100000,
"backup-use-memory": "2GB",
"backup-parallel": 2
},
"rpc":
{
"request-timeout":500
},
"log":
{
"level":"INFO"
}
}

其他节点的配置文件修改

把 /etc/xenon/xenon.json 拷贝到另外两个节点(151,152)
"endpoint":"10.0.0.150:8801" #需要把 endpoint 换成各节点相应ip
"ssh-host":"10.0.0.150", #需要把backup 下的换成各节点相应ip
# 如果是mysql-151
"endpoint":"10.0.0.151:8801"
"ssh-host":"10.0.0.151",
# 如果是mysql-152
"endpoint":"10.0.0.152:8801"
"ssh-host":"10.0.0.152",
# 这个是 vip 生成的脚本
sudo /sbin/ip a a 10.0.0.100/16 dev eth0 && arping-c3 -A 10.0.0.100 -1 ethO
# 这个是删除 vip 的脚本
sudo /sbin/ip a d 10.0.0.100/16 dev eth0

4.5、开启 xenon 并配置集群

1. 启动xenon，用mysql用户启动

# 所有节点启动 xenon （150,151,152）
su - mysql
cd /data/xenon/bin/
nohup /data/xenon/bin/xenon -c /etc/xenon/xenon.json > /data/xenon/xenon.log 2>&1 &

2. 添加 xenon 节点成员

# 所有节点都要添加节点成员（150，151,152）
./xenoncli cluster add 10.0.0.150:8801,10.0.0.151:8801,10.0.0.152:8801

3. 查看 vip 信息

# 查看 vip 在台机器
[mysql@mysql-150 bin]$ ip addr show | grep 10.0.0.100
inet 10.0.0.100/16 scope global eth0
# 测试 151 和 152 能否连接 10.0.0.100
[mysql@mysql-151 ~]$ mysql -h 10.0.0.100 -u keme -p
mysql> system hostname -I # 这是查看当前ssh系统信息的ip
10.0.0.151 192.168.122.1
mysql> select @@hostname; # 这是查看 mysql 连接的主机名
+------------+
| @@hostname |
+------------+
| mysql-150 |
+------------+
# 通过 vip 测试写入
mysql> use keme #这是我做实验的测试库
mysql> insert into t2 values (13);
Query OK, 1 row affected (0.01 sec)
# 从上验证，通过 vip 连接没问题

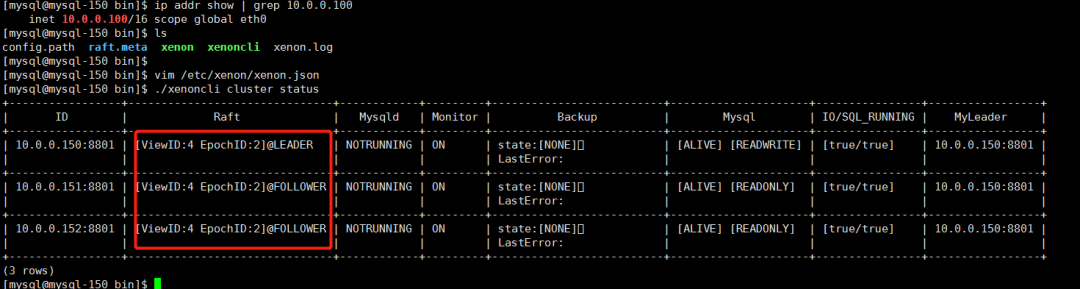

4. 查看xenon集群状态信息

LEADER 是主库 10.0.0.150
FOLLOWER 是从库 10.0.0.151,10.0.0.152

5、检验 xenon 环境

5.1、检测 VIP 切换

1、查看VIP信息

# 查看 VIP 信息
[mysql@mysql-150 bin]$ ip addr show | grep 10.0.0.100
inet 10.0.0.100/16 scope global eth0
# 可以知道 VIP 信息，在10.0.0.150这台机器

2、进行模拟故障

关闭 150 数据库，看看 VIP 是不是切换到其他机器

[mysql@mysql-150 bin]$ mysqladmin -S /tmp/mysql3306.sock -p shutdown
# 查看集群状态信息

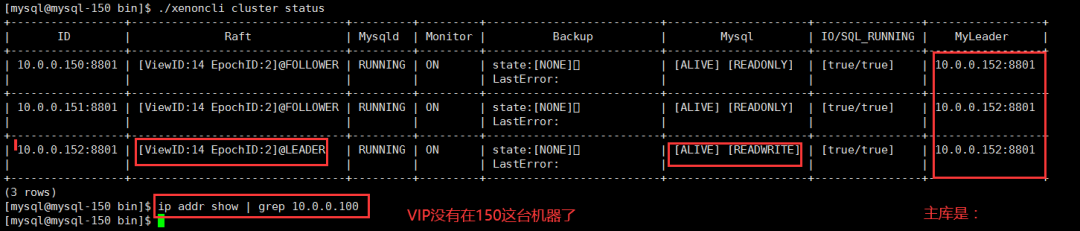

[mysql@mysql-150 bin]$ ./xenoncli cluster status

从上图可知：VIP 切换成功了

xenon 会自动把宕机的数据库给启动起来，Leader：10.0.0.152

5.2、数据库重建

5.2.1、模拟删除主库数据目录

这是我的实验操作，生产环境谨慎这样操作

[root@mysql-152 ~]# cd /data/mysql/mysql3306
[root@mysql-152 mysql3306]# rm -rf data
# kill 掉mysql 进程，我这里的数据库进程号是4718和6074
[root@mysql-152 mysql3306]# kill -9 4718 6074

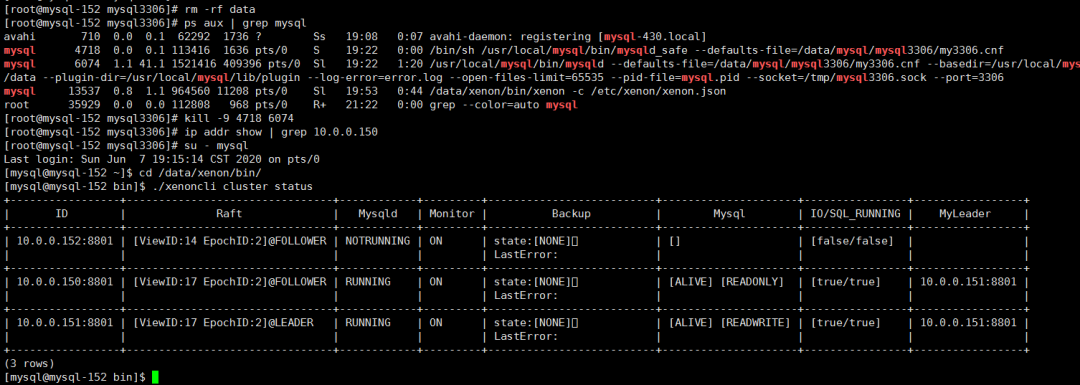

# 查看以下 vip 信息和集群状态信息,是否正常切换
[root@mysql-152 mysql3306]# ip addr show | grep 10.0.0.150
一定要确认 VIP 飘到新的主库上

从上图得知：Leader: 10.0.0.151

5.2.2、进行数据库重建

[root@mysql-152 mysql3306]# su - mysql
[mysql@mysql-152 ~]$ cd /data/xenon/bin/
# 进行重建
[mysql@mysql-152 bin]$ mkdir /data/mysql/mysql3306/data
[mysql@mysql-152 bin]$ ./xenoncli mysql rebuildme

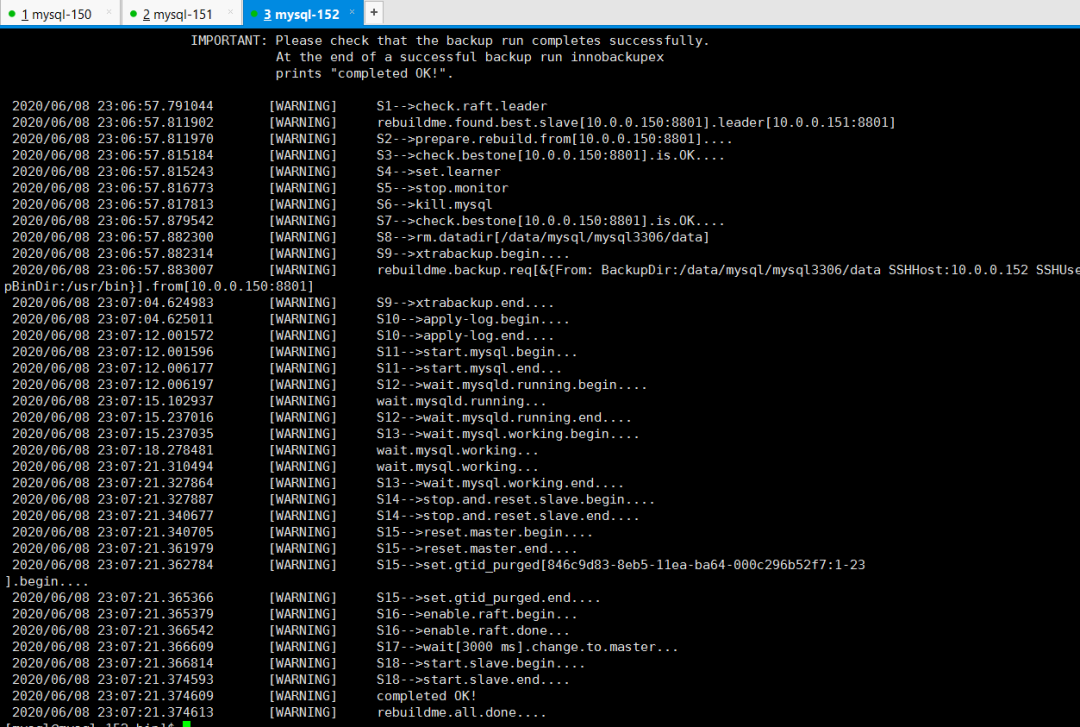

重建成功截图如下

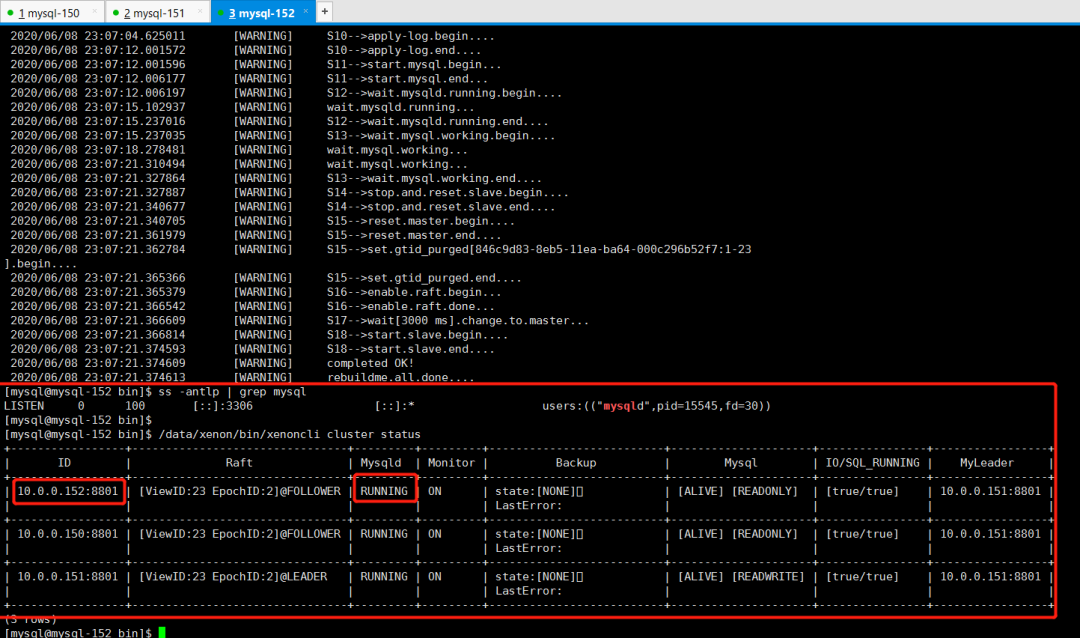

# 查看重建后的152的数据库信息，是否正常重建，是不是正常恢复到集群节点了
[mysql@mysql-152 bin]$ ss -antlp | grep mysql
LISTEN 0 100 [::]:3306 [::]:* users:(("mysqld",pid=15545,fd=30))
[mysql@mysql-152 bin]$ /data/xenon/bin/xenoncli cluster status
# 如下图

从上面的得知，rm -rf 数据库目录 ，只需要xenoncli mysql rebuildme，数据库目录就自动重建成功了，并也自动加入了xenon 管理的高可用集群。
