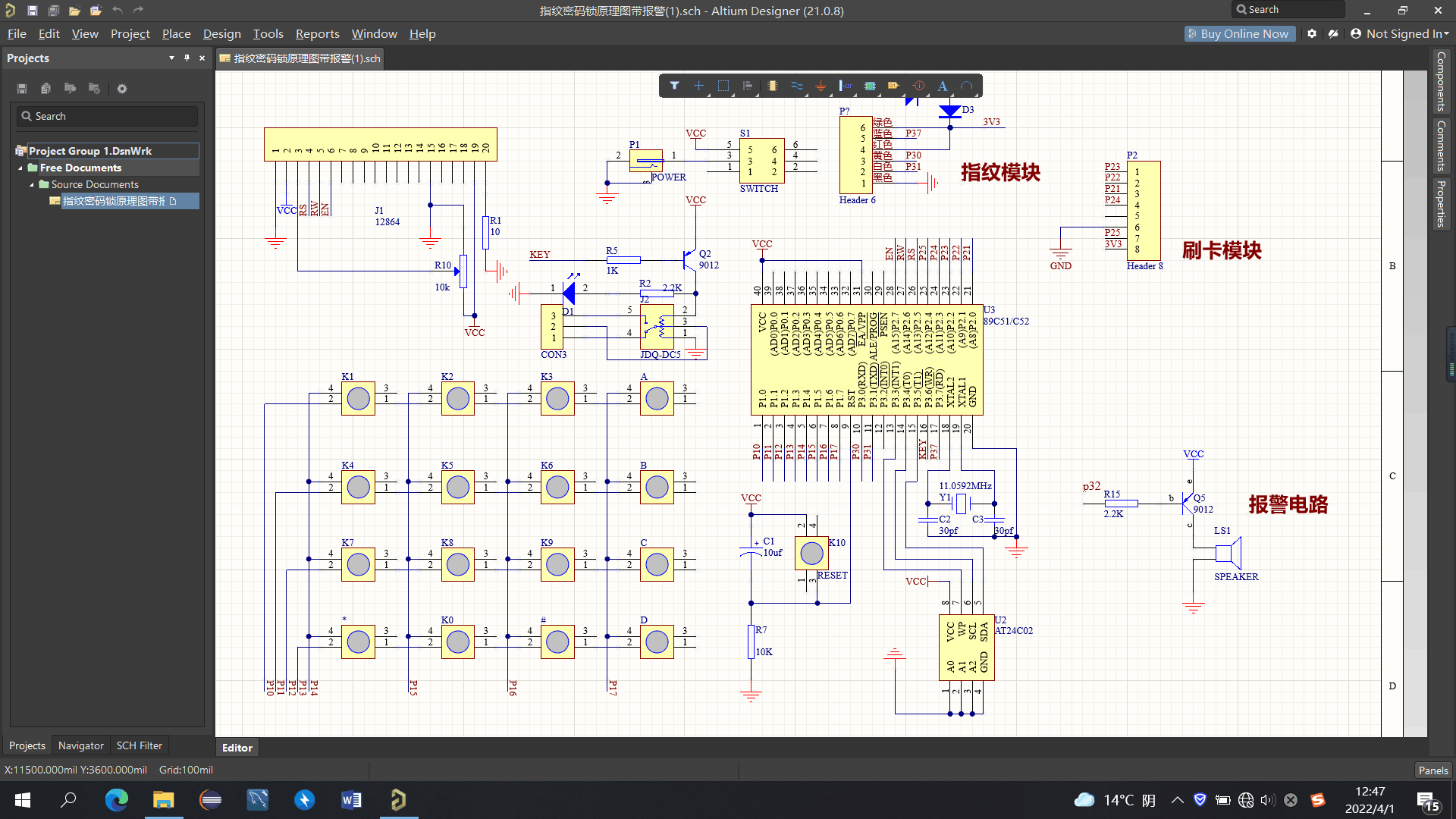

基于STC89C52单片机的智能密码锁系统











stc89c52rc是STC公司生产的一种低功耗、高性能CMOS8位微控制器，具有8K字节系统可编程可檫除的只读存储器。下面我们就来看看stc89c52引脚图，以及stc89c52单片机的引脚功能。



stc89c52引脚图



stc89c52引脚功能说明



1.主电源引脚VCC和VSS



电源VCC接+5V，VSS接地端，即公共参考地



2.时钟电路引脚XTAL1和XTAL2



STC89C52芯片内部设置了一个反相放大器，XTAL1为放大器输入端；XTAL2为放大器的输出端，也是内部时钟发生器的输入端。



使用自激震荡方式时，XTAL1和XTAL2外接石英晶振，内部振荡器按照晶振频率振荡，产生时钟信号。



3.控制信号引脚



(1)RST——复位输入。当振荡器工作时，RST引脚出现两个机器周期以上高电平将是单片机复位。



(2)ALE/PROG——当访问外部程序存储器或数据存储器时，ALE(地址锁存允许)输出脉冲用于锁存地址的低8位字节。一般情况下，ALE仍以时钟振荡频率的1/6输出固定的脉冲信号，因此它可对外输出时钟或用于定时目的。要注意的是：每当访问外部数据存储器时将跳过一个ALE脉冲。（一般不使用）



(3)PSEN——程序储存允许(PSEN)输出是外部程序存储器的读选通信号，当STC89C52由外部程序存储器取指令(或数据)时，每个机器周期两次PSEN有效，即输出两个脉冲，在此期间，当访问外部数据存储器，将跳过两次PSEN信号。



(4)EA/VPP——外部访问允许，欲使CPU仅访问外部程序存储器(地址为0000H-FFFFH)，EA端必须保持低电平(接地)。需注意的是：如果加密位LB1被编程，复位时内部会锁存EA端状态。如EA端为高电平(接Vcc端)，CPU则执行内部程序存储器的指令。FLASH存储器编程时，该引脚加上+12V的编程允许电源Vpp，当然这必须是该器件是使用12V编程电压Vpp。



(5)并行I/O口P0~P3端引脚



①P0口(P0.0~P0.7) 8位漏极开关型双向I/O端口。可以作为通用I/O口使用，但必须加上拉电阻。

②P1口(P1.0~P1.7) 内部带上拉电阻的8位准双向I/O端口。

③P2口(P2.0~P2.7) 内部带上拉电阻的8位准双向I/O端口。

④P3口(P3.0~P3.7) 内部带上拉电阻的8位多功能双向I/O端口。
