第五章：触发器

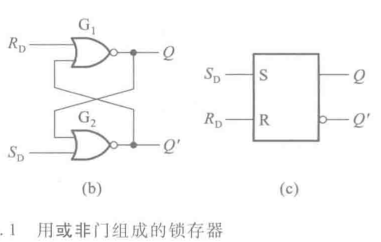

一、SR锁存器

　　特点：具备记忆功能

　　约束条件：SR=0（因=1时候，状态难以确定）

　　触发方式：电平触发

　　结构：



　　　　



二、触发器：

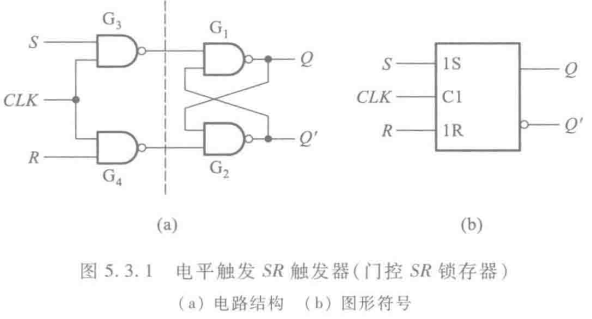

　　1）电平触发的触发器（门控触发器）：

　　　　







 　　　　结构        ：SR触发器 + 前缀与非门（S R） + CLK（Clock时钟脉冲）

　　　　 约束条件 ：同样是 SR = 0（确保次态稳定）

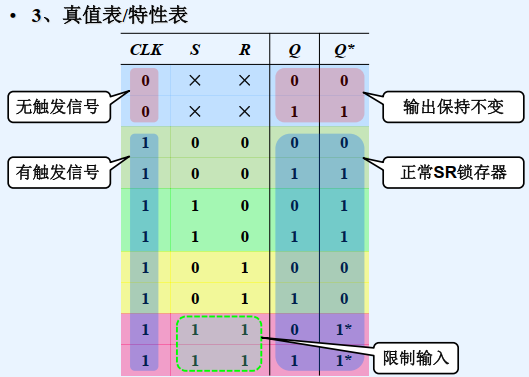

　　　　 特点        ：

　　　　　　　　-》CLK = 1，有效

　　　　　　　　　　-》S = 0 ,R = 1    Q* = 0

　　　　　　　　　　-》S = 1, R = 0,   Q* = 1

　　　　　　　　　　-》S = 0, R = 0，Q* = 保持原有（初态）

　　　　　　　　-》CLK = 0，保持原有输出

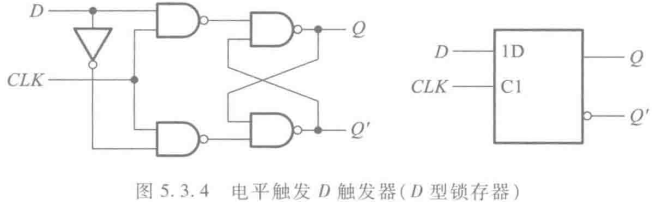

　　　　1、D触发器：

　　　　　　

 　　　　特点：

　　　　　　　　-》CLK = 1，有效。

　　　　　　　　　　-》Q* = D;

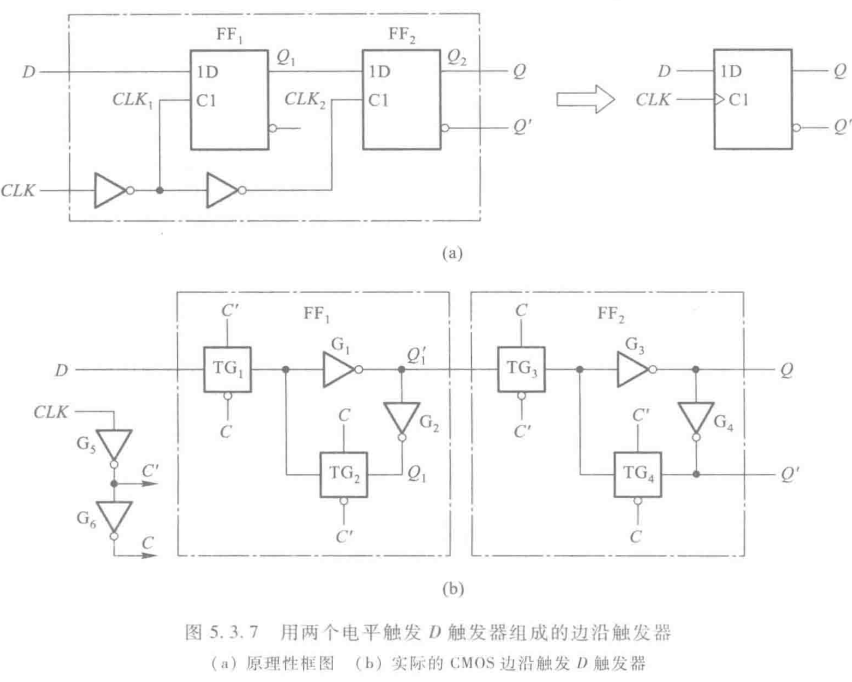

2）边沿触发器：

　　　　　　





 　　3）脉冲触发器：

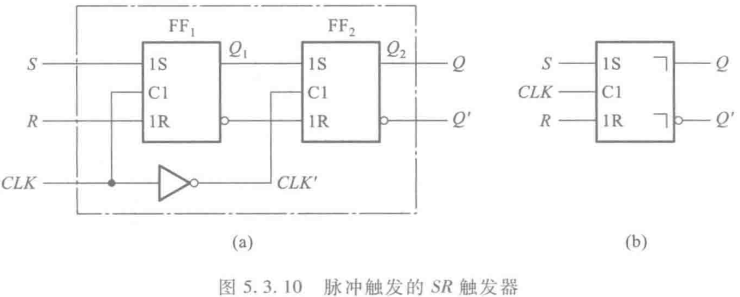

　　　　　　-》SR类型：

　　　　

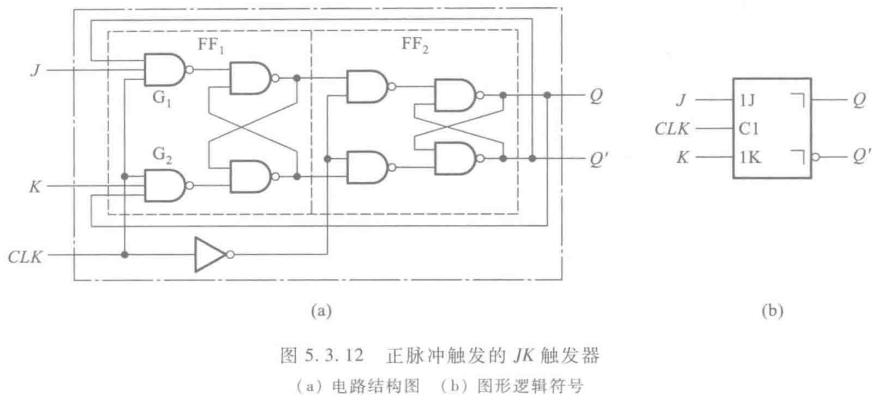

 　　　　-》JK类型：

　　　　　　结构：主从 SR触发器  +  反馈线  + 时钟控制 先主 后从

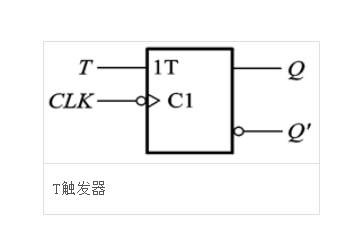

　　　　-》T触发器：

　　　　　　结构： 将JK触发器的 j k 输入端连接在一起
