电路梯形图绘制以及仿真（附安装过程亲测可用）

小虎参考教材冯秀清的《机电传动控制第五版》，梯形图仿真用的是FX2N。

安装开发平台

参考三菱PLC编程软件 GX Developer 8.86 中文版的下载与安装 （win 7 64位），这个博客有很详细的资源和安装方法。

仿真配置

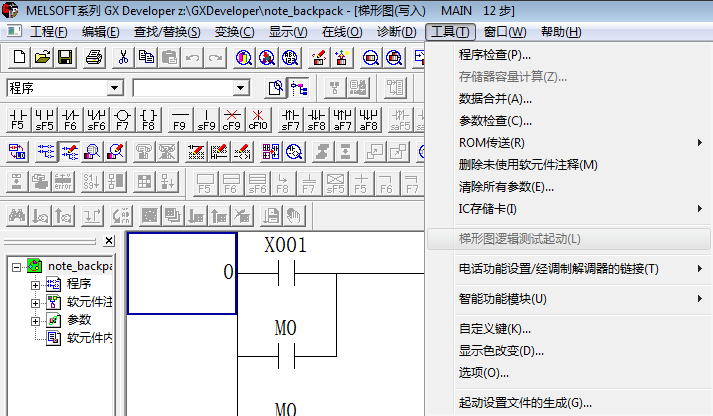

需要安装GX-Simulator，否则仿真那一栏梯形图逻辑测试启动是灰色的。
在这里插入图片描述
安装号码可以查看开发平台安装博客的，可以通用。
装好后：
在这里插入图片描述

simulator下载

https://download.csdn.net/download/Davidietop/12481816
