机械制造作业考研题目答案分享——定位误差及其计算
Homework 6
版权声明
本内容由狂小虎原创整合，请不要售卖，为了防止爬虫以及保持免费性，设置为仅粉丝可见。另外，题目以及解释可能不完全正确，仅供参考，同时也欢迎各位在讨论区指点出内容的错误之处。
定位误差及其计算
- 版权声明
- 3．何谓定位误差？定位误差是由哪些因素引起的？定位误差的数值一般应控制在零件公差的什么范围内？
- 4．有一批图3.69所示零件，圆孔和平面均已加工合格，今在铣床上铣削宽度为b 的槽子。要求保证槽底到底面的距离为h ；槽侧面到A面的距离为a+ Δa，且与A面平行，图示定位方案是否合理？有无改进之处？试分析之。
- 5．有一批如图3.70所示工件，采用钻模夹具钻削工件上Φ5mm和Φ8mm两孔，除保证图纸尺寸要求外，还须保证两孔的连心线通过Φ60 mm的轴线，其偏移量公差为0.08 mm。现可采用如图b、c、d三种方案，若定位误差不得大于加工允差的1/2，试问这三种定位方案是否可行（α=90˚）？
- 6．有一批套类零件如图3.71a所示，欲在其上铣一键槽，试分析下述定位方案中，尺寸 、 、 的定位误差。
3．何谓定位误差？定位误差是由哪些因素引起的？定位误差的数值一般应控制在零件公差的什么范围内？
- The so-called location error is referred to the positional error between the machining surface and the operational datum caused by workpiece location.
- There two reasons that cause location error.
The confliction between the location datum and the operational datum. It is usually called the non-superposition datum error.
The manufacturing error of the location elements and the location datum. It is usually called the datum positional error. - In generally, location error should be lower than 1/3 times as dimensioning tolerance.

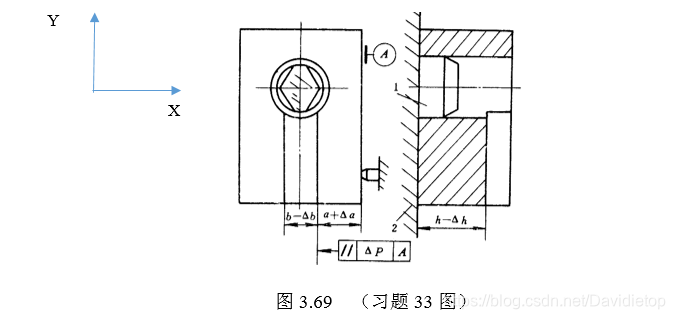

4．有一批图3.69所示零件，圆孔和平面均已加工合格，今在铣床上铣削宽度为b 的槽子。要求保证槽底到底面的距离为h ；槽侧面到A面的距离为a+ Δa，且与A面平行，图示定位方案是否合理？有无改进之处？试分析之。
Machining the groove should restrict 6 degrees of freedom of the workpiece. The big plane restricts
x
旋
,
y
旋
,
z
⃗
x旋, y旋 , z ⃗
x旋,y旋,z⃗, and cut side pin restricts
y
⃗
y ⃗
y⃗.
Improvement: on plane A, use one more support nail to ensure complete location.
5．有一批如图3.70所示工件，采用钻模夹具钻削工件上Φ5mm和Φ8mm两孔，除保证图纸尺寸要求外，还须保证两孔的连心线通过Φ60 mm的轴线，其偏移量公差为0.08 mm。现可采用如图b、c、d三种方案，若定位误差不得大于加工允差的1/2，试问这三种定位方案是否可行（α=90˚）？
图3.70 （习题34图）

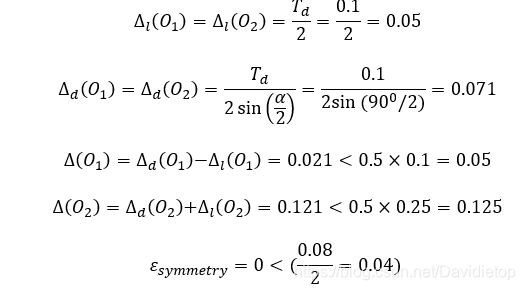

b) OK. V shape block A point as location datum.

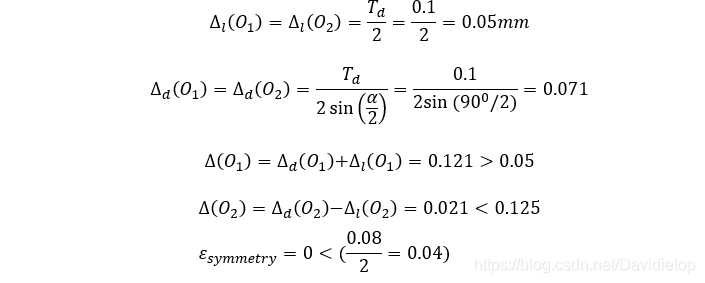

c) NO. V shape block A point as location datum.

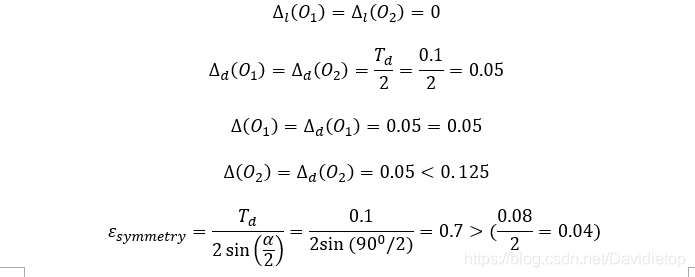

d) NO. Center axis of circle Φ60 as location datum.
6．有一批套类零件如图3.71a所示，欲在其上铣一键槽，试分析下述定位方案中，尺寸 、 、 的定位误差。
(a) 在可涨心轴上定位（图b）；

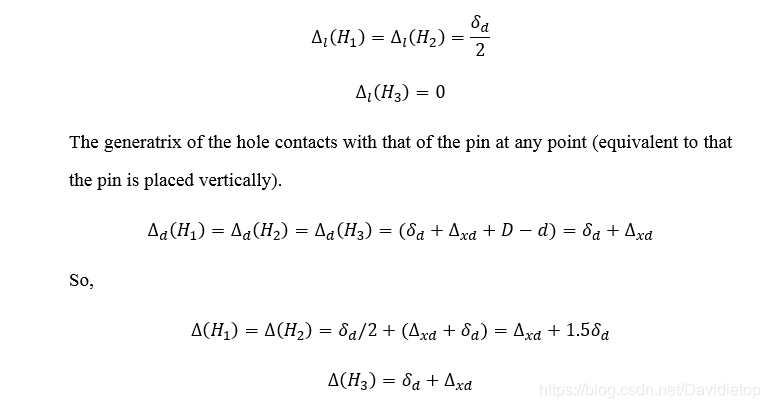

(b) 在处于垂直位置的刚性心轴上具有间隙的定位（图c），定位心轴直径

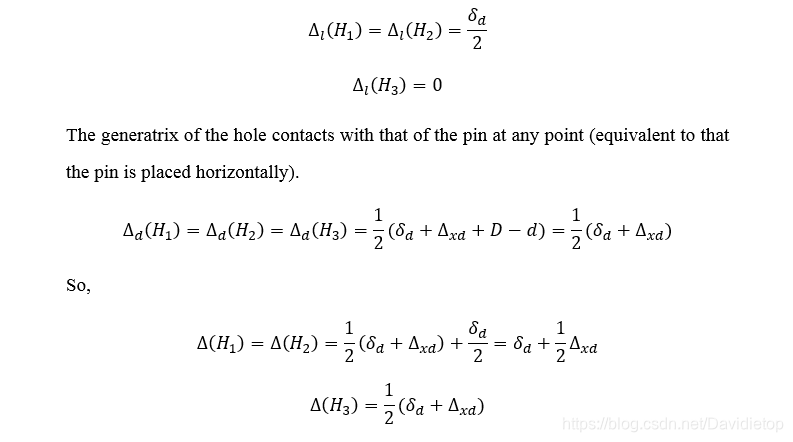

© 在处于水平位置的刚性心轴上具有间隙的定位（图c），定位心轴直径

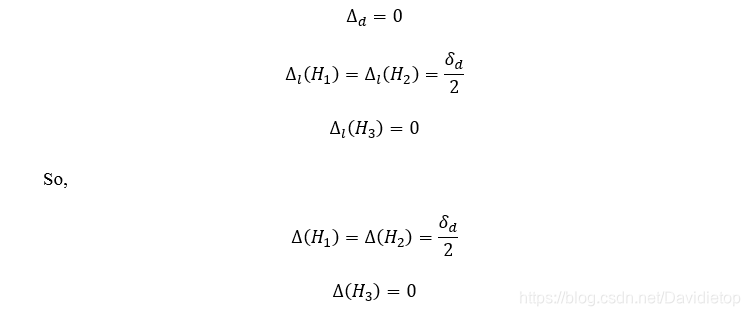

(a) The datum positional error is not existed.
(b)
©
