通电延时和断电延时的四种开关对应的梯形图

这四种触点开关分别是延时闭合的动合触点、延时断开的动断触点、延时闭合动的断触点和延时断开的动合触点。

文章目录

• 通电延时——缓慢吸合
• • 延时断开的动断触点
  • 延时闭合的动合触点
• 断电延时——缓慢释放
• • 延时闭合的动断触点
  • 延时断开的动合触点
• 转换思想
• 完整版例子

通电延时——缓慢吸合

把通电的状态延长。
继电器如下：

延时断开的动断触点

延时闭合的动合触点

断电延时——缓慢释放

把失电的状态延长。
继电器如下：

延时闭合的动断触点

延时断开的动合触点

转换思想

由于梯形图的延时继电器通电只有一次延时动作；不像电路图中，可以有一次不延时的动作。比如：通电延时中的动断触点，继电器通电的时候接触器可以延时地断开，断电时，可以瞬时地闭合。由于梯形图是可以转化成类似汇编语言的语句表的，所以我估计，那种电路图中延时动断动合（常闭常开）开关在PLC中可能没有现成的元件，都是用逻辑编程来构成其功能的。

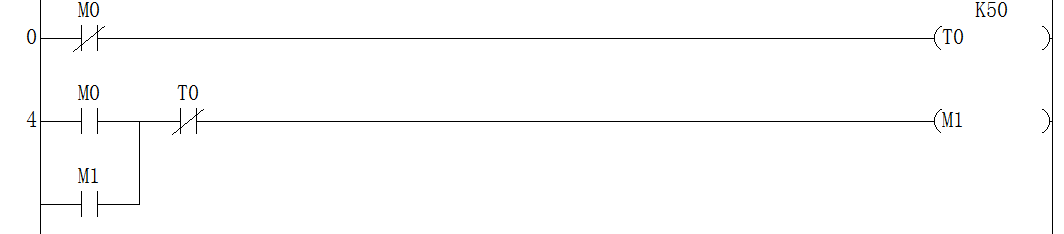

小虎在这里利用了梯形图用了一个中间继电器+延时继电器的动断动合组合变换来实现上述功能。
通电延时转化为继电器M0通电，其动合接触器接通（T0延时动作），M0断电即可使其动断接触器断开（T0可以瞬时动作）；断电延时转化为继电器M0通电，其动断接触器断开（T0可以瞬间动作），M0断电即可使其动断接触器接通（T0可以延时动作）。

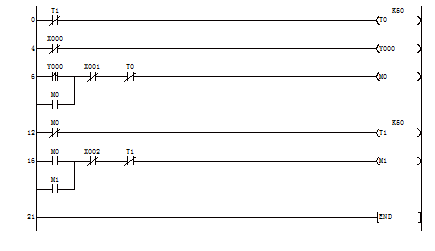

完整版例子

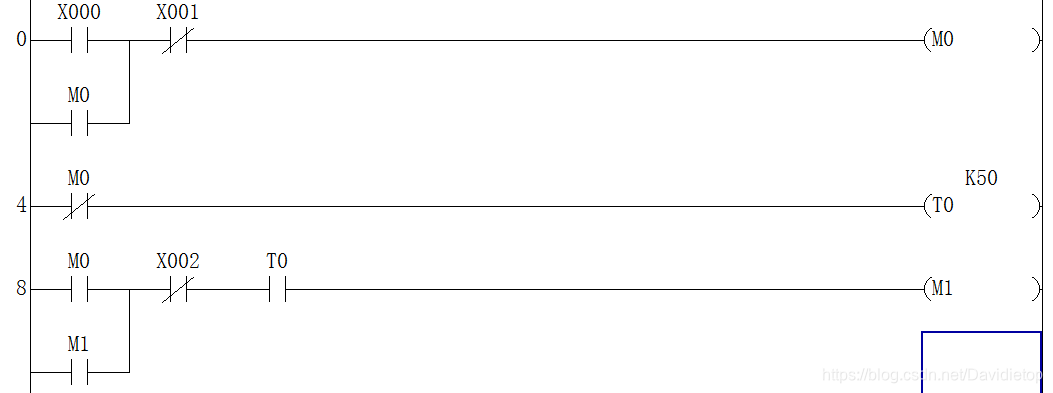

延时断开的动合触点

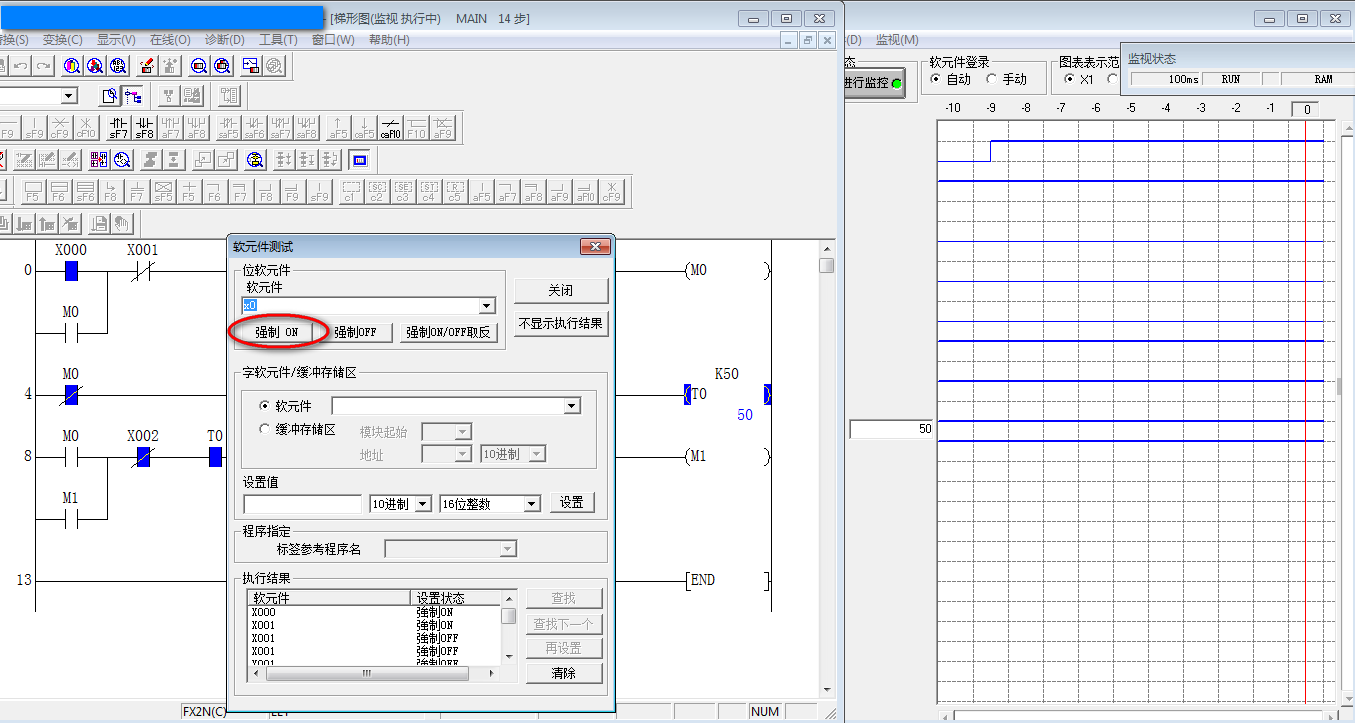

有兴趣的朋友可以自己尝试用软件绘制梯形图，然后将启动开关X000换成脉冲触发，即可实现仿真。软件使用可以参考这篇文章：电路梯形图绘制以及仿真（附安装过程亲测可用）。

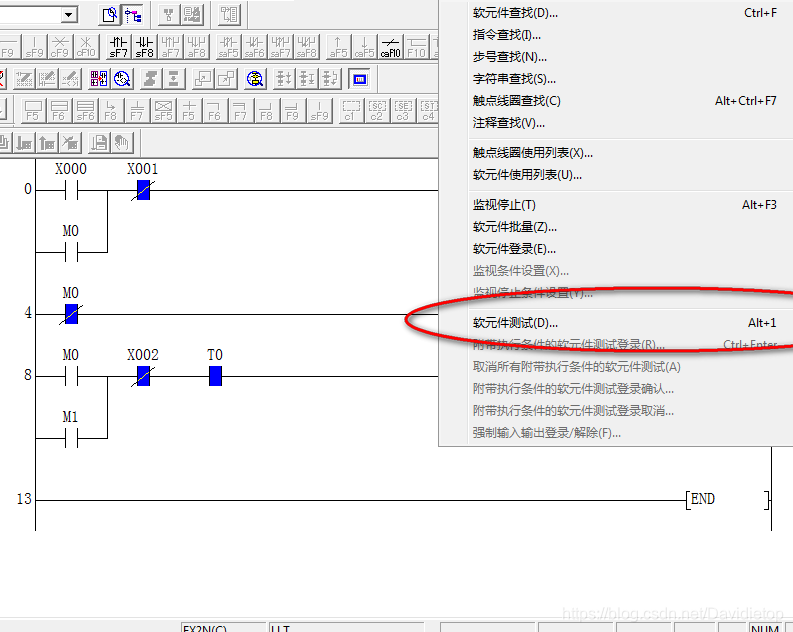

实际上，不需要脉冲触发可以强制开启X000。
