我的NX环境设置

常用版本10、1872、2406

九宫格

• 创建基准
• 倒角
• 圆角
• 合并
• 拉伸
• 拆分体
• 删除体
• 抽壳

• 完成草图
• 圆 / 镜像曲线
• 投影曲线（草图）
• 创建草图
• 轮廓 / 偏置曲线
• 转换至自参考对象
• 矩形 / 相交曲线
• 添加现有曲线 / 阵列曲线

• 测量
• 替换面
• 调整圆角大小
• 删除面
• 拉出面
• 调整面大小
• 偏置区域
• 调整倒角大小 / 移动面

快捷键

命令	快捷键
移动至图层	ALT+L
草图	ALT+Q

菜单栏

主页

分析

自定义菜单

选择框

首选项设置

草图首选项

1. 设置草图尺寸标签为值
2. 取消勾选连续自动标注尺寸

允许工作部件自动更改

NX菜单—【文件】—【实用工具】—【用户默认设置】—【建模】—【常规】—【允许工作部件自动更改】—去掉√

取消F1快捷键

取消关闭按F1键启动帮助文档

1. 老是要按到F1就弹网页定制键盘里面又无法设置在UGII里面找到definitions_main.btn用记事本打开
   我的参考路径
   "C:\Program Files\Siemens\NX1872\UGII\menus\definitions_main.btn"
2. 查找F1 找到ACCELERATOR F1 删除这一行保存文本，我的在9605这一行


硬件适配优化

在新建模型环境内打开 菜单 首选项 可视化

其他

图层分类

1~20实体；21-40草图；41-60曲线；61-80基准平面、基准轴；81-100片体

修改模板地址

C:\Program Files\Siemens\NX 10.0\LOCALIZATION\prc\simpl_chinese\startup

C:\Program Files\Siemens\NX1872\LOCALIZATION\prc\simpl_chinese\startup

默认配置文件

角色

默认设置

为了避免下次在安装UG的时候不用花大量的时间去做软件设置，UG除了设置角色、模板文件以外，还有一些设置是在，【文件】——【实用工具】——【用户默认设置】 中的。

那么我们在保存完UG角色、UG模板文件以后，在日常工作中还要保存一份“用户默认设置”

详细方法如下：

2406新版本 初次设置

配置工具

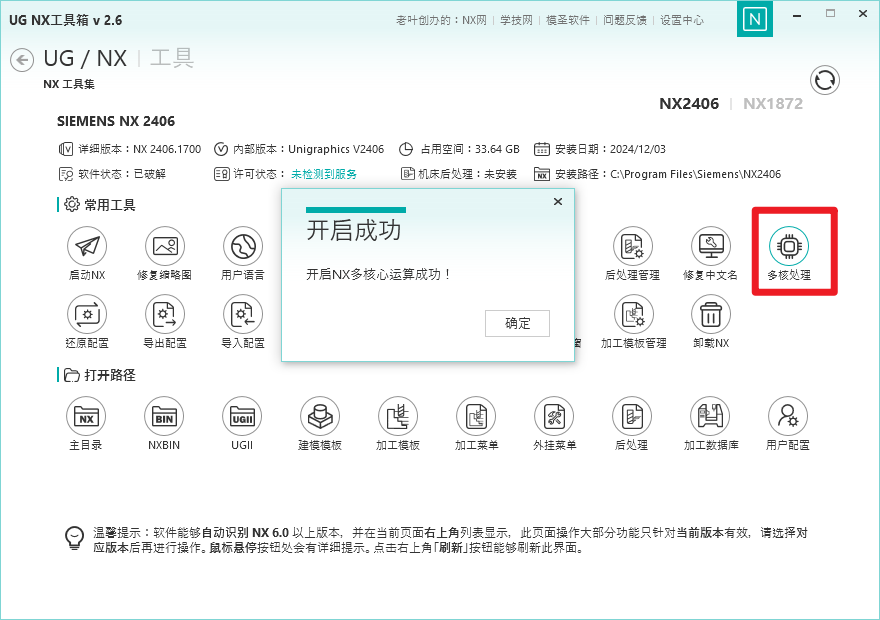

• 多核优化

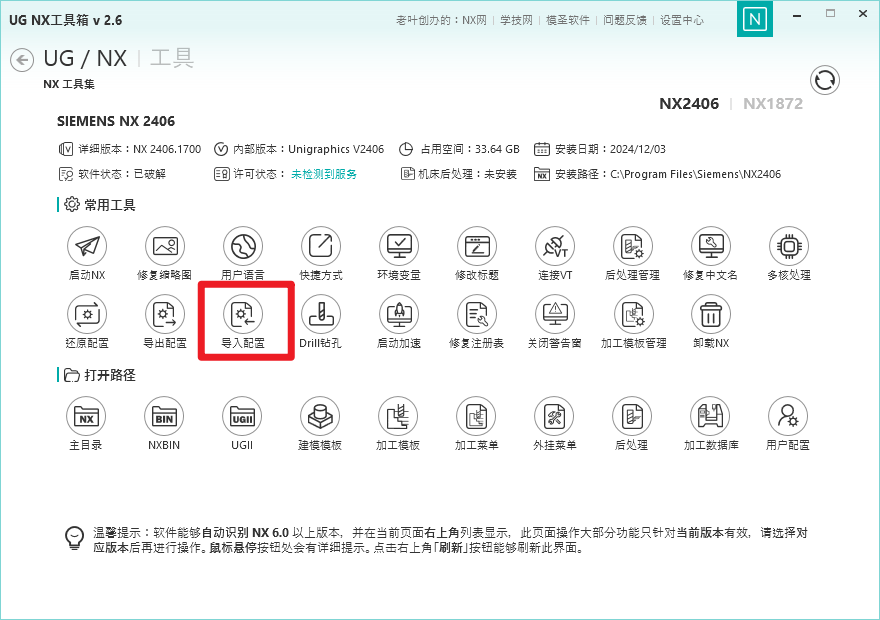

-导入配置文件

使用NX工具箱导入配置文件夹

软件设置

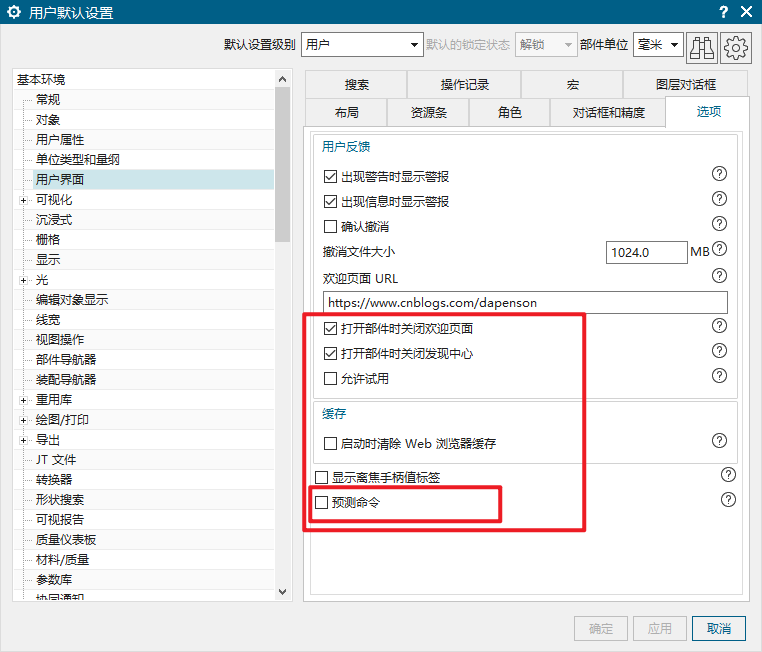

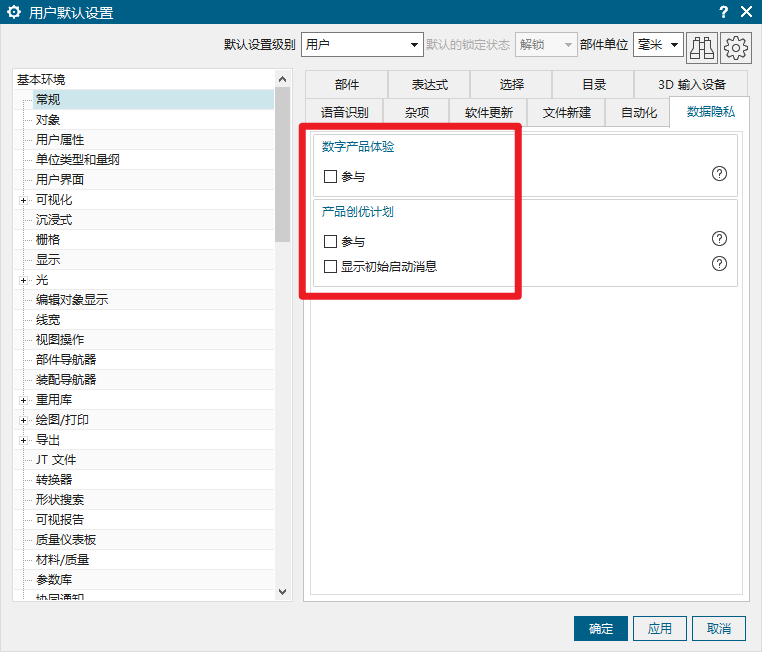

• 关闭体验

• 关闭命令预测

• 装配体锯齿显示

新版本的NX，装配体默认为轻量级显示，选中部件后改为精确显示即可优化圆和边锯齿问题

• 优化实时渲染卡顿问题

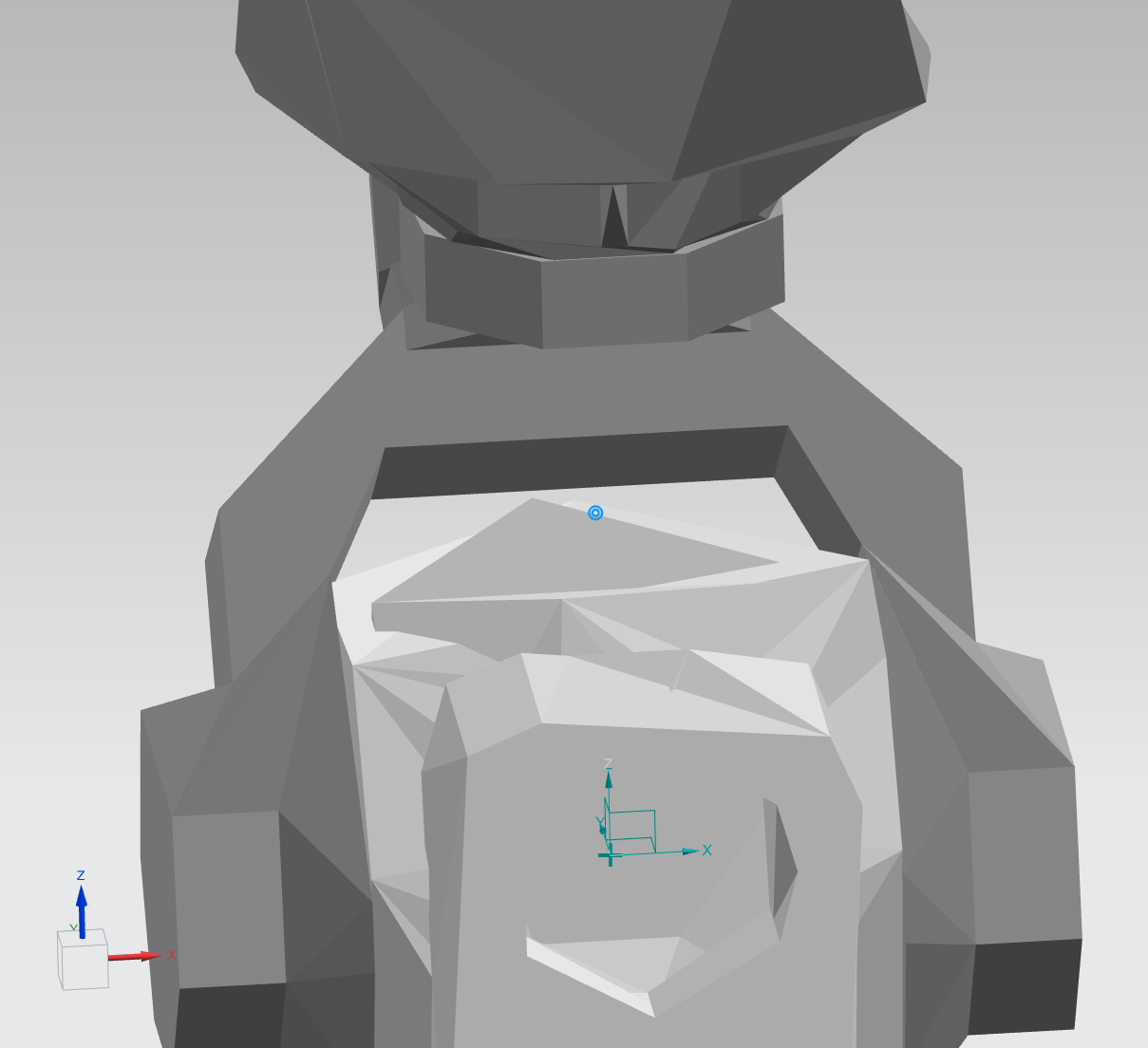

新版本装完之后，旋转视角过快，会有下面这个情况

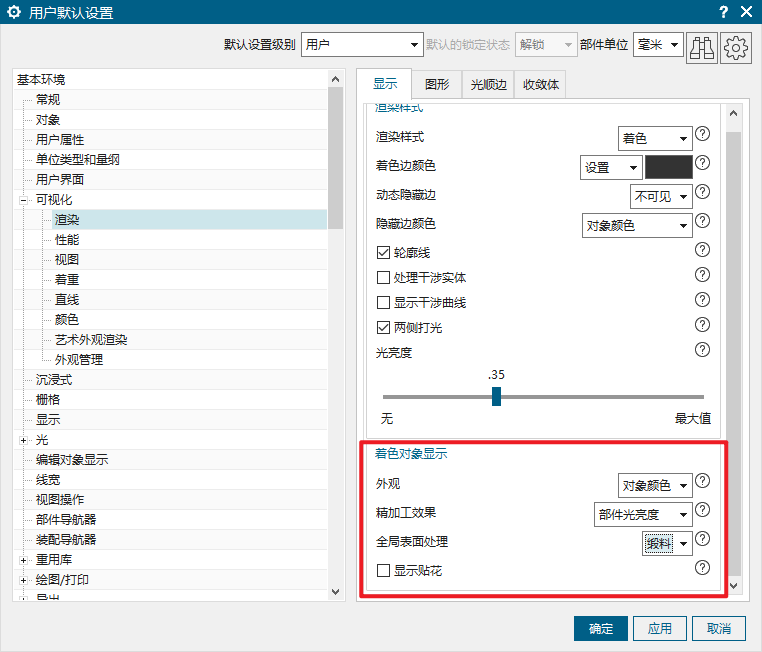

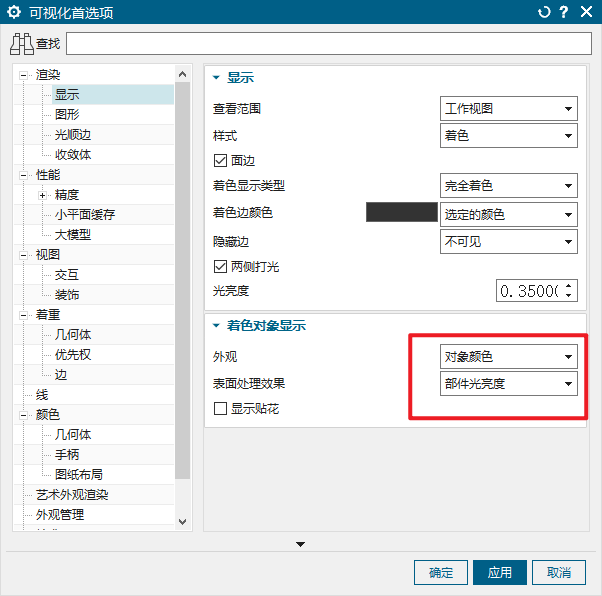

按下 Ctrl+Shift+V 打开可视化首选项，更改着色对象显示如下。

修改前后可通过查看任务管理器，改前会大量占用GPU资源来渲染实时显示，改后在旋转视图时，流畅度也会上升。

修改默认设置
