水深地形图

1. 转置

1.1 代码示例

Filename='filename.nc';
lon=ncread(Filename,'LON');  % 115-140
lat=ncread(Filename,'LAT');    % 15-40
dep=ncread(Filename,'BATHY');
dep=dep';

重点注意，水深数据dep需要进行转置

1.2 解释说明

$A=\begin{bmatrix}a_{11} &a_{12}&...&a_{14}&a_{15} \\ a_{21} &a_{22}&...&a_{14}&a_{25} \\ ..\\ a_{41} &a_{42}&...&a_{14}&a_{45} \\ \end{bmatrix}$ 对4×5型$A$矩阵进行转置得到$A^{T}$为5×4型矩阵$A^{T}=\begin{bmatrix} a_{11} & a_{21} &...& a_{41} \\ a_{12} & a_{22} &...& a_{42}\\ a_{13} & a_{23} &...& a_{43}\\ ...\\ a_{15} & a_{25} &...& a_{45}\\ \end{bmatrix}$。
对于nc文件中的水深数据，其维度：

Dimensions: LON17701_19201,LAT6301_7801,TIME

重构网格点meshgrid后得到的网格同为(lon,lat),但区别如下：
$\qquad$ $\qquad\quad$
如左图，假设标记处$a_{34}$表示其lon=30，lat=40的水深，但发现若在地图中标记处应为lon=40,lat=30，因此对$A$进行转置得到$A^{T}$后，标记处变为$a_{43}$，恰好与lon=40,lat=30与其对应。
故：在进行一般绘图时需要考虑是否进行转置！

2. plot水深地形图

2.1 代码示例

f=figure(id);
m_proj('mercator','lon',[115,140],'lat',[15,40]);
m_contourf(lon,lat,dep,50,'linestyle','none');
m_gshhs_f('Color','g','LineWidth',0.6,'LineStyle','-.');
m_grid('linestyle',':','box','fancy','tickdir','out','linecolor','w','alpah','0.5');

设置投影和，等值线填充，海岸线，格点

2.2 部分参数详解

m_proj('投影方式','long',[lonmin lonmax],'lat',[latmin latmax]); 

2.2.1 等值线

m_contourf(x,y,z,level,LineSpec,'ShowText','LineWidth','LabelSpacing');

  $1^o$. x,y,z的维度size应该一致，若x,y分别为$1×n,m×1$,则可以通过meshgrid进行重构网格，最终得到相同大小的x,y,z；

% reshap size
[X,Y]=meshgrid(x,y) % produce the coordinates of a rectangular grid (X, Y).
cat(DIM,A,B)        % cat(2,A,B) is the same as [A,B].
                    % cat(1,A,B) is the same as [A;B].

  $2^o$. level表示层级，可以为层级数也可以是一个或几个特定的层级；

contourf(X,Y,Z,10)
contourf(X,Y,Z,[2 3])
contourf(X,Y,Z,[2 2])

上述三幅图来自于mathworks，分别表示level=50,[2 3],[2 2]的结果；
  $3^o$. LineSpec表示线性

contourf(X,Y,Z,50，'b--');
contourf(X,Y,Z,50,'linestyle','--','color','blue'

两种呈现结果相同，均显示蓝色虚线的线条格式
  $4^o$. ShowText表示等高线标签

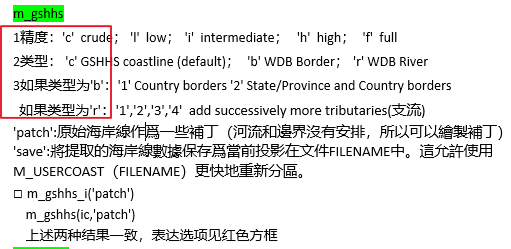

2.2.2 海岸线

m_gshhs(RES,'patch' ( ,standard patch options,...,...) )

2.2.3 网格相关参数

3. colormap

hh=colorbar;
set(hh,'position',[0.78 0.1 0.02 0.8]);
caxis([-7000 3000]);
set(hh,'ytick',-7000:1000:3000,'yticklabel',-7000:1000:3000);
colormap([ m_colmap('blues(1)',70); m_colmap('greens',30)]);

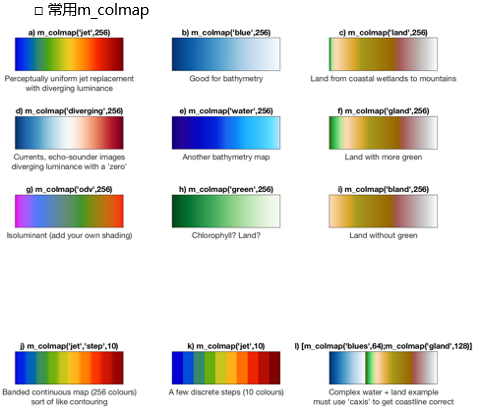

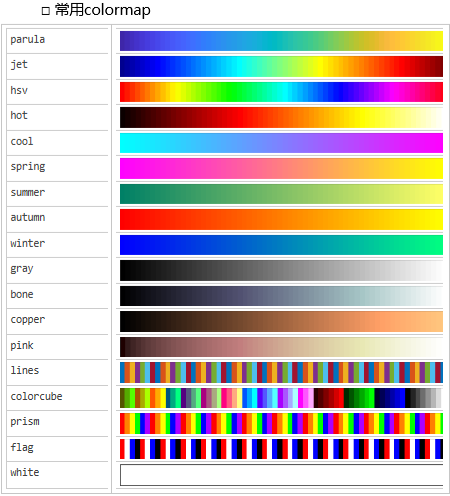

3.1 常见的colormap/m_colmap

3.2 特殊拼接用法

  $1^o$. flipud翻转colormap

colormap(m_colmap('blues'));

colormap(flipud(m_colmap('blues')));

  $2^o$. colormap拼接

colormap([ m_colmap('blues',70); m_colmap('greens',30)]);

表示blues与greens两个colmap的比例为7：3
