静态路由原理与配置

1.路由表的形成

• 直连路由（长在自己身上，你给路由器的端口配置上ip地址，路由器会自动学习这个网段，将这个网段加入到路由表）
• 静态路由（工程师手动配置，单向的，缺乏灵活性）
• 动态路由（rip  ospf  bgp  isis)

2.路由表表头含义

Destination/Mask	目标网段和子网掩码
proto	direct直连   static静态
pre	优先级    指越小优先级越大
cost	花销之指和动态协议
flags	代表目前路由状态
nexthop	下一跳地址
interfase	出口  去往目的地的出口















3.静态路由实验

3.1 本次实验需要用到的实验命令

• u t m                                       关闭用户视图提示命令
• sys                                          进入系统试图
• sys R1                                    改名
• undo info-center enable         关闭系统试图提示信息
• int  g0/0/0                               进入g0/0/0端口
• ip add                                     添加ip地址
• dis this                                   查看当前接口
• undo shutdown                      开启接口
• quit                                        退出
• ip route-static                        配置默认路由
• save                                      保存

3.2 实验步骤

通过静态路由使PC1与PC2可以通信

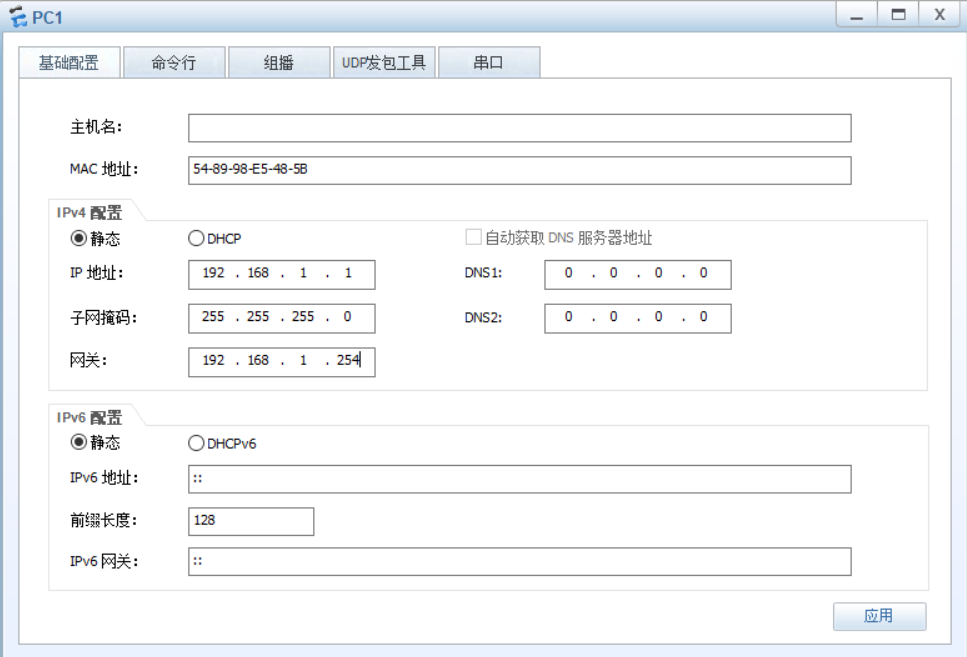

第一步、设置PC1与PC2的IP地址和网关

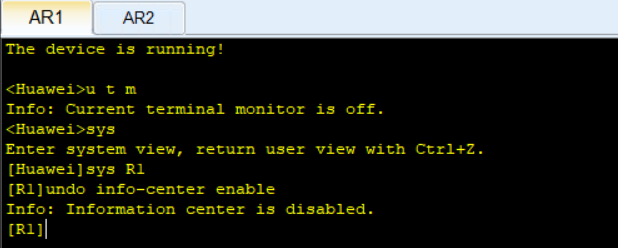

第二步、打开路由器，关闭用户视图提示命令（undo terminal  monitor），进入系统视图（system-view），改名（sysbame R1) ,并关闭提示信息（undo info-center enable)



 第三步、进入端口，并为本端口配置IP和掩码

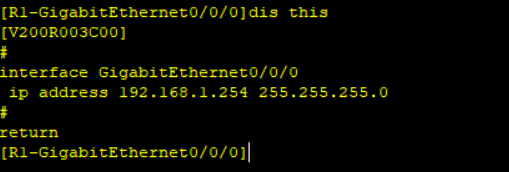

 可输入dis this 查看本端口IP与掩码是否配置完成，如下图显示，已配置完成。

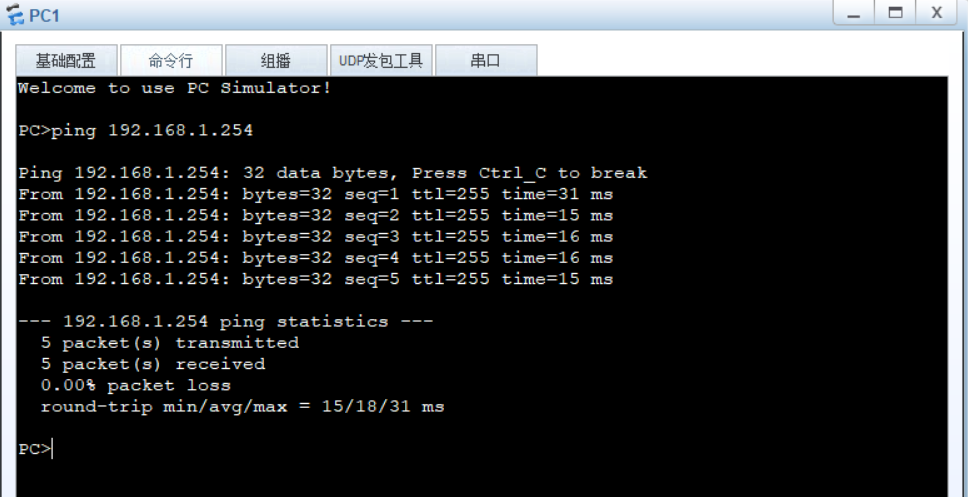

 配置完成后ping一下，看网关通不通



 如上图所示，网关是通的，本端口配置完成

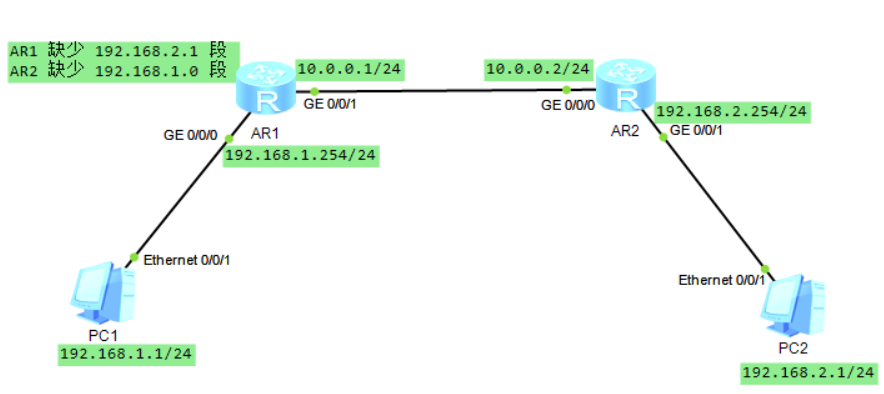

端口配置完成后开启端口命令 undo shut down ,再按照上述步骤将AR1的g0/0/1端口、AR2 的g0/0/0端口、AR2的g0/0/1端口配置好，如下图

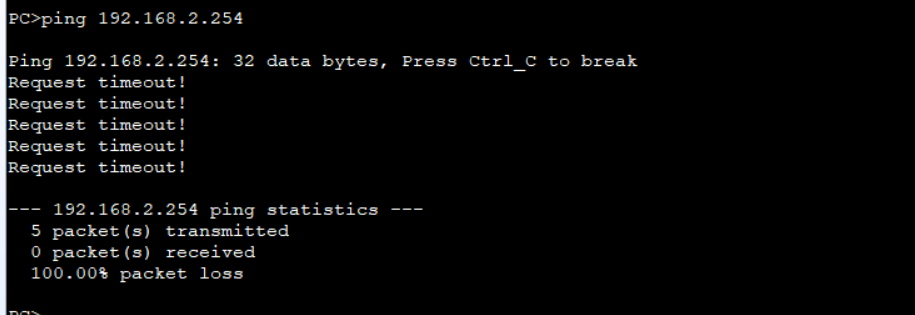

ping 一下发现PC1与PC2不通





第四步、配置静态路由，在AR1上配置通往网段192.168.2.0/24的静态路由，在AR2上配置通往192.168.1.0/24的静态路由。

要配置静态路由还要确认下一跳地址，下一跳地址不长在自己身上，是离路由器最近的一个接口的地址。所以AR1的下一跳就是10.0.0.2/24，AR2的下一跳就是10.0.0.1/24,

命令格式为ip route-static 要通信网段ip  掩码  下一跳地址

配置AR1静态路由命令：ip route-static 192.168.2.0 24 10.0.0.2



   配置AR2静态路由命令：ip route-static 192.168.1.0 24 10.0.0.1

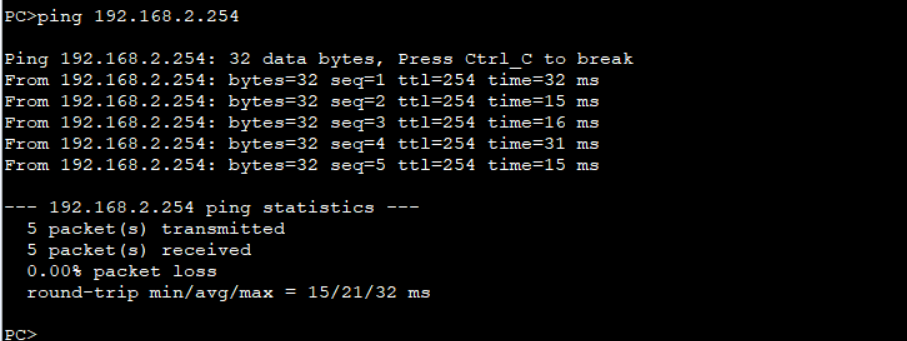

第五步、PC1与PC2 ping一下，ping通说明没有问题



第六步、保存

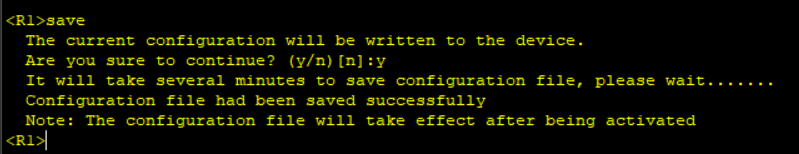

在用户视图下输入保存命令save，确认保存输入y，即完成保存。查看保存配置：系统视图下，display saved-configuration
