BGP实验 MED , Cyrus

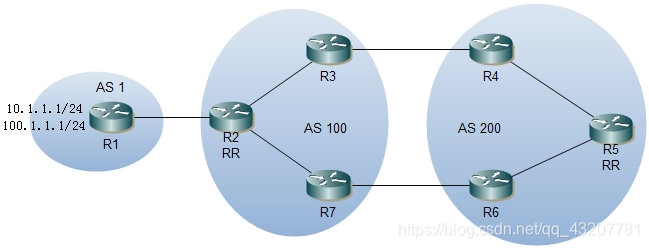

Lab 1

需要在R3/R7 Outbound方向上设置MED值，影响R5在10.1.1.1/24和100.1.1.1/24网段

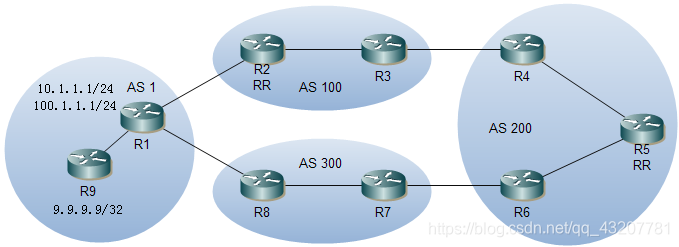

Lab 2

(1)默认情况下，R1发给R2的10.1.1.1/24和100.1.1.1/24条目Metric应该为空，但是这两个条目是R1的本地直连发起，所以R2上对于该条目的metric应该为0，而不是空。如果是R9的9.9.9.9/32网段在metric就是默认没有关于9.9.9.9/32的MED值

但是R3上关于以上三个条目都会被设置为0，因为如果收到的路由没有MED，默认情况下是重置0，除非bgp bestpath med missing-as-worst被激活（默认情况丢失MED的路由条目，将被设置为一个最差MED值）
对于后续的R4则默认全部丢失med值

(2)对于MED值来说默认情况下是不发metric的，因为MED是一个“可选非传递属性”

(3)只能在R3/R7上对R4/R6手工设置MED值，来影响R5访问R1/R9的路由条目，假如在R2/R8上对指定条目设置MED值，则在R4/R6上将完全丢失metric值
但是此时并不会选择6.6.6.6左右最优路径，因为10.1.1.0/24和100.1.1.0/24网段来自不用的AS区域，所以默认是不比较med值的，需要在R5进程下开始命令bgp always-compare-med才可以生效

另外MED的通告规则：
(1.ebgp在发布从ibgp学来的路由时，会清除MED的值。如果想强制通告，可以在宣告的路由上使用“set metric-type internal”
(2.如果使用network或redistribute命令将来自IGP的路由通告到BGP中，那么BGP的MED是从IGP的metric导出的。
(3.如果是aggregate-address命令注入路由，BGP的MED不被设置。

Step1:Load config file(Lab2_basic_config.txt)

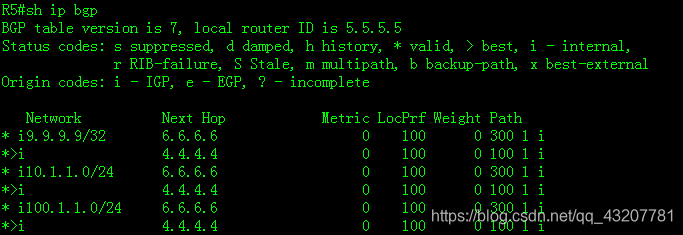

Step2:show ip bgp on the R5

默认情况下，因为选路原则，R5去9.9.9.9 的下一跳是4.4.4.4

Step 3:为了影响R5的选路，在R3，R7出方向发送MED，使R5去9.9.9.9走6.6.6.6
R3:
router bgp 100
nei 34.1.1.4 route-map T4 out

route-map T4
set metric 20

R7:
router bgp 300
nei 67.1.1.6 route-map T6 out

route-map T6
set metric 10

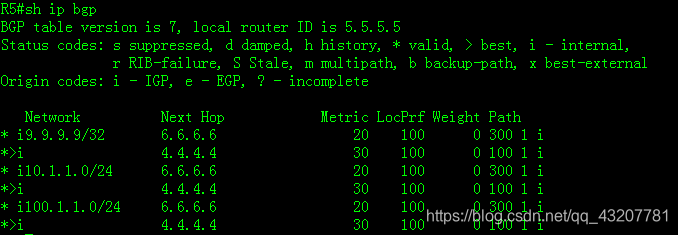

此时，发现MED无法影响R5的选路，因为R3，R7过来的路由不在同一AS，不同AS间MED不做为选路考虑。

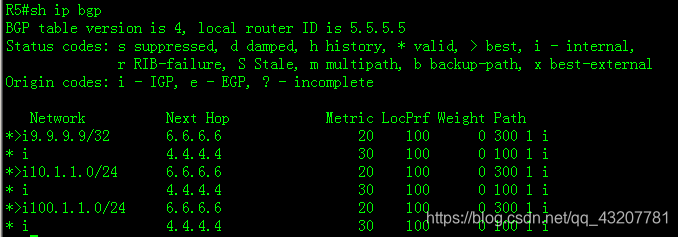

Step 4:在R5添加命令 bgp always-compare-med
