Lab BGP Summary
BGP的汇总有2种：
A．汇总：summary
静态路由手工汇总指向null 0，再network引入BGP。
如果明细路由断了，汇总仍然会被引入，且缺乏灵活性。
命令network要求路由选择表中有与指定的前缀或掩码完全匹配的条目，为满足这种要求，可配置一条指向接口null0的静态路由，如果IGP执行汇总，则路由选择中可能已以有这样的静态路由。

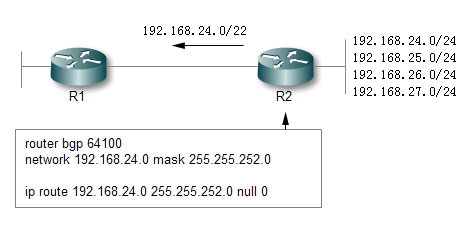

命令network告诉BGP通告哪些网络，而不如何通告，仅当描写的网络号出现在IP路由选择中后，BGP才会通告它，如下图所示。
B．聚合：aggregate
聚合路由在本路由器上生成一条聚合路由，下一跳为0.0.0.0。
aggregate-address 172.16.12.0 255.255.252.0 ?
advertise-map Set condition to advertise attribute
as-set Generate AS set path information
attribute-map Set attributes of aggregate
route-map Set parameters of aggregate
summary-only Filter more specific routes from updates
suppress-map Conditionally filter more specific routes from updates nlri
<cr>
Advertise-map
只对advertise-map里面匹配的路由进行聚合。当advertise-map里面匹配的明细路由全部消失后，即使聚合路由范围内还有其他明细路由，聚合路由也将消失。当与as－set合用时，只继承advertise-map里面匹配的明细路由的属性。如果用summary-only，会将所有的明细包括没有在advertise-map里面匹配的路由一起抑制。
As-set
聚合路由继承明细路由的属性，包括：as-path、local_preference、community、origin－code。与advertise-map合用，只继承advertise-map里面匹配的明细路由的属性。如果继承了as-path属性，继承的as-path如果没有在大括号{ }中显示，则有几个算几个AS；如果继承AS是在大括号中排列的，那么只算一个AS号。只关心AS的号码，不关心顺序。
As－path、as－seq（as－path）原子聚合不带任何AS。AS-SET首先是区别于atomic-aggregate，产生了AS的序列，序列中无分先后顺序，这一点也不同于有明确顺序的AS-SEQEUENCE
Attribute－map和route－map
这两个参数一样，可以将聚合路由的属性清除掉（除了as-path属性），添加自己需要添加的属性。Attribute-map 与 as－set的合用时，能否将聚合的路由的属性重置。（OK可以改）
Summary-only
将聚合路由所包括的所有路由都抑制掉，被抑制的路由在bgp的转发表里，显示为s，代表suppress的意思。发送更新时，只发送聚合路由。可以与
>neighbor 1.1.1.1 unsuppress-map XX合用，对特定邻居漏过特定的明细路由。
>Suppress－map，将suppress－map里面匹配的路由抑制掉，被抑制的路由在bgp的转发表里，显示为s，代表suppress的意思。发送更新时，只发送聚合路由和没有被抑制的明细路由。可以与neighbor 1.1.1.1 unsuppress-map XX合用，对特定邻居漏过特定的明细路由。
Lab
主要命令：
aggregate－address ｛ip-address mask｝
aggregate－address ｛ip-address mask｝ as-set
aggregate－address ｛ip-address mask｝ summary-only
aggregate－address ｛ip-address mask｝ as-set summary－only
aggregate－address ｛ip-address mask｝ as-set suppress-map ｛route-map name｝
实验目的：掌握
1 路由聚合属性 as-set的含义
2 路由聚合属性 summary－only的含义
3 路由聚合属性 suppress-map，as-set suppress-map的含义

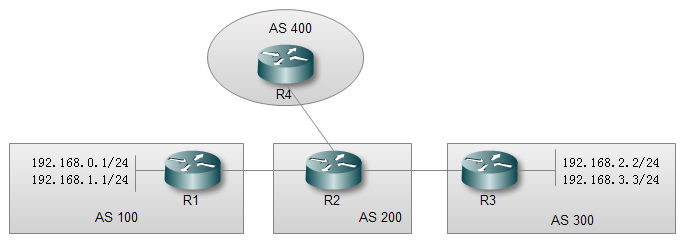

step 1 加载基础配置
先查看BGP表：验证宣告的网络都被学到。
以上输出说明：
1 在R1 R4接受到“192.168.0.0/24”聚合路由，通过AS-PATH属性可以看出，执行地址聚合的路由器R2称为新路由的创造者，原来AS-PATH属性丢失
2 R4同时接收了4条明细路由在显示的AS-PATH序列中，路由的始发AS在列表的末端（右端），每个接收到该路由，并把他传递给其他AS的BGP对等体会把它自己的AS追加到列表的开头（左侧）
3 BGP路由器下一跳为“0.0.0.0” 表示该BGP路由起源本地，WEIGHT值为”32768”
4 因为所有BGP路由条目的代码为“>”，所以所有BGP路由条目都为最优。
R2:
router bgp 200
aggregate-address 192.168.0.0 255.255.252.0
AS-SET属性：
该属性可以让BGP聚合路由不丢失原来的AS-PATH参数，从而避免路由环路，在R2上操作如下：
R2(config-router)#aggregate-address 192.168.0.0 255.255.252.0 as-set
查看R1 R4路由表：
1输出表明R4接收到了汇总路由“192.168.0.0/22”中，AS-PATH包含了被聚合路由的所有AS号码的集合“｛100，300｝”
2 聚合路由正是由于携带了所有的AS，所以在R1的BGP表中没有出现，当然在R3的BGP表中也不会出现。
技术要点：
BGP使用AS-PATH属性作为路由更新的一部分来确保没有路由环路，因为在BGP对等体之间传递的每条路由都携带它所经过的AS号码序列表，如果该路由被通告给它始发的AS,该AS路由器将在AS序列表中看到自己的AS,它将不接收该路由，以下的输出充分的说明这一点。
说明R2仍然向R1发送聚合“192.168.0.0/22”
如果要完成R1# show ip bgp neighbor 12.12.12.2 receive－routes 必须先完成下面的命令：
R1(config-route)#neighbor 12.12.12.2 soft-reconfiguration inbound
以上输出说明：R1没有接收聚合路由1.1.1.0/22 因为它发现聚合路由条目的AS-PATH属性列表｛100,300｝中包含自己的AS号为100，所以不接收,仅仅接收了AS300的路由。同理，R3也不会接收该聚合路由。
（3）summary－only 属性
首先直接使用
R2(config-router)#aggregate-address 192.168.0.0 255.255.252.0 summary-only
来查看效果。
R2抑制了明细路由的扩散，并把明细路由标记为“S”
然后使用
R2(config-router)#aggregate-address 192.168.0.0 255.255.252.0 as-set summary-only
以上输出表明：
1 R2上所有被聚合的明细路由全被抑制，标记“s”.R1上也没有聚合路由.
2 R4只接收一条聚合“192.168.0.0/22”.
(4) 抑制部分明细路由
如果有特殊的要求，在聚合后只抑制部分明细路由，参数“suppress-map”可以完成。本实验要求R2聚合后，R1的两条明细路由被抑制，而R3的明细路由可以传递给R4，路由R2的配置如下：
R2(config)#ip prefix-list 1 seq 5 permit 192.168.0.0/24
R2(config)#ip prefix-list 1 seq 10 permit 192.168.1.0/24
R2(config)#route-map SUP permit 10
R2(config-route-map)#match ip address prefix-list 1
R2(config)#router bgp 200
R2(config-route)#aggregate－address 192.168.0.0 255.255.252.0 as-set suppress-map SUP
以上输出说明：
1 由于在R2上将R1的明细路由“192.168.0.0/24”“ 192.168.1.0/24”抑制，所以R3 R4不被接收到
2 由于在R2上没有将明细路由”192.168.2.0/24”’ 192.168.3.0/24’抑制，又没有配置‘summary-only’属性，所以R4全部接收的”192.168.2.0/24”’ 192.168.3.0/24’的路由。
3 由于配置了“as-set”属性，只有R4接收到汇总路由“1.1.0.0/22”
（5）as-set ＋ suppress-map ＋summary-only 研究
R2(config-route)#aggregate-address 192.168.0.0 255.255.252.0 as-set summary-only suppress-map SUP
与上面的实验是一样的效果！ 这里 summsry-only 没有起到任何作用！
如果向实现 联通！
可以在R2上加三条默认路由：
R2(config)#ip route 0.0.0.0 0.0.0.0 24.0.0.4
R2(config)#ip route 0.0.0.0 0.0.0.0 12.0.0.1
R2(config)#ip route 0.0.0.0 0.0.0.0 23.0.0.3
并且R2宣告默认路由
如果使用#default-information origint
R2#sho ip route
Gateway of last resort is 24.0.0.4 to network 0.0.0.0
23.0.0.0/24 is subnetted, 1 subnets
C 23.0.0.0 is directly connected, Serial1/1
24.0.0.0/24 is subnetted, 1 subnets
C 24.0.0.0 is directly connected, Serial1/2
B 192.168.0.0/24 [20/0] via 12.0.0.1, 00:23:05
12.0.0.0/24 is subnetted, 1 subnets
C 12.0.0.0 is directly connected, Serial1/0
B 192.168.1.0/24 [20/0] via 12.0.0.1, 00:23:05
B 192.168.2.0/24 [20/0] via 23.0.0.3, 00:23:05
B 192.168.3.0/24 [20/0] via 23.0.0.3, 00:23:05
S* 0.0.0.0/0 [1/0] via 24.0.0.4
[1/0] via 12.0.0.1
[1/0] via 23.0.0.3
R1#sho ip route
Gateway of last resort is 12.0.0.2 to network 0.0.0.0
C 192.168.0.0/24 is directly connected, Loopback2
12.0.0.0/24 is subnetted, 1 subnets
C 12.0.0.0 is directly connected, Serial1/0
C 192.168.1.0/24 is directly connected, Loopback1
B 192.168.2.0/24 [20/0] via 12.0.0.2, 00:22:24
B 192.168.3.0/24 [20/0] via 12.0.0.2, 00:22:24
B* 0.0.0.0/0 [20/0] via 12.0.0.2, 00:05:17
R1#ping 24.0.0.4
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 24.0.0.4, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 144/229/332 ms
R1#ping 23.0.0.3
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 23.0.0.3, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 120/229/312 ms
===================================================================
R1=================================
hostname r1
!
!
interface Loopback0
ip address 192.168.0.1 255.255.255.0
!
interface Loopback1
ip address 192.168.1.1 255.255.255.0
!
interface Ethernet0/0
no ip address
no shut
!
interface Ethernet0/0.12
encapsulation dot1Q 12
ip address 12.1.1.1 255.255.255.0
!
!
router bgp 100
no synchronization
bgp log-neighbor-changes
network 192.168.0.0
network 192.168.1.0
neighbor 12.1.1.2 remote-as 200
no auto-summary
!
ip forward-protocol nd
!
!
no ip http server
no ip http secure-server
!
!
!
R2========================================
!
interface Ethernet0/0
no ip address
no shut
!
interface Ethernet0/0.12
encapsulation dot1Q 12
ip address 12.1.1.2 255.255.255.0
!
interface Ethernet0/0.23
encapsulation dot1Q 23
ip address 23.1.1.2 255.255.255.0
!
interface Ethernet0/0.24
encapsulation dot1Q 24
ip address 24.1.1.2 255.255.255.0
!
!
router bgp 200
no synchronization
bgp log-neighbor-changes
neighbor 12.1.1.1 remote-as 100
neighbor 23.1.1.3 remote-as 300
neighbor 24.1.1.4 remote-as 400
no auto-summary
R3===================================
!
interface Loopback0
ip address 192.168.2.2 255.255.255.0
!
interface Loopback1
ip address 192.168.3.3 255.255.255.0
!
interface Ethernet0/0
no ip address
no shut
!
interface Ethernet0/0.23
encapsulation dot1Q 23
ip address 23.1.1.3 255.255.255.0
!
!
router bgp 300
no synchronization
bgp log-neighbor-changes
network 192.168.2.0
network 192.168.3.0
neighbor 23.1.1.2 remote-as 200
no auto-summary
R4=====================================
!
interface Ethernet0/0
no ip address
no shut
!
interface Ethernet0/0.24
encapsulation dot1Q 24
ip address 24.1.1.4 255.255.255.0
!
!
router bgp 400
no synchronization
bgp log-neighbor-changes
neighbor 24.1.1.2 remote-as 200
no auto-summary
