深度学习入门基于python的理论与实现-第五章误差反向传播法（个人向笔记）

目录

• 计算图
• 链式法则
• 反向传播
  • 加法结点的反向传播
  • 乘法结点的反向传播

计算图

计算图是一种图形化表示计算过程的方法，通常用于机器学习和深度学习中。在计算图中，节点代表操作（例如加法、乘法等），边代表数据流动（即操作的输入和输出）。通过计算图，可以清晰地展示计算过程中各个操作之间的依赖关系

结点：操作
边：数据

计算图中各个结点只需要处理和自己有关的计算，也就是计算图可以集中精力于局部计算。

链式法则

链式法则是微积分中的一个基本定理，用于求解复合函数的导数。它描述了如果一个函数由另一个函数所组成，而这两个函数都是可微的，那么复合函数的导数可以通过这两个函数的导数的乘积来计算。

$$\frac{dy}{dx}=\frac{dy}{du}\frac{du}{dx}$$

图5-7的过程：
正向传播

1. 首先输出x、y
2. 通过第一个结点+输出t=x+y
3. 通过第二个结点${}^2$输出$z=t^2=(x+y{)}^2$

反向传播

1. 首先输出$\frac{\partial z}{\partial z}$
2. 通过第一个结点 * 上$\frac{\partial z}{\partial t}$
3. 然后会有两个方向通往x的方向$\frac{\partial t}{\partial z}$,通往y的方向$\frac{\partial t}{\partial y}$

之所以能够这样反向传播，基础就是链式法则

反向传播

加法结点的反向传播

$$z=x+y$$

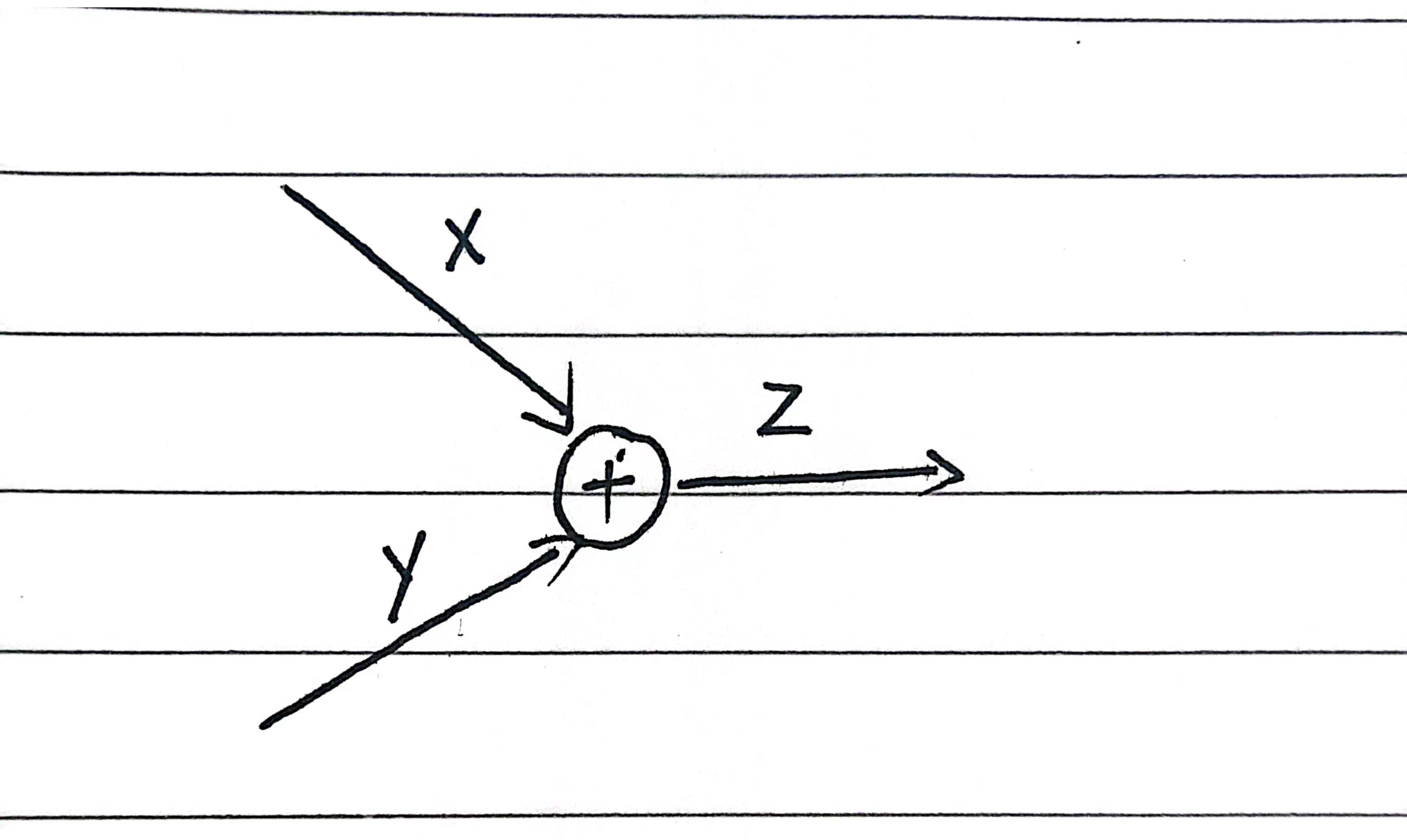

正常传播的计算图

反向传播的计算图

乘法结点的反向传播
