6.2sqr&driver-normal seqr和vsqr的作用与使用

1.normal seqr的作用

(1) 将激励通过TLM port传递给driver;

(2) 从driver侧获取RSP对象(driver.seq_item_port.put_response->seqr.put_response->seq.put_response/seq.response_handler->response_queue.push_back);

(3) 面向多个并行sequence时,sequencer可以利用仲裁机制合理分配和传送transaction.

2.normal seqr的使用

(1) uvm_sequencer与uvm_driver类似,同样是参数化的类;

class uvm_sequencer #(type REQ=uvm_sequence_item, RSP=REQ) extends uvm_sequencer_param_base #(REQ, RSP);

(2) 自定义sequencer或driver时,可以使用默认类型type REQ=uvm_sequence_item,以及RSP与REQ保持一致.

但是这样处理,需要注意从sequencer得到REQ对象(uvm_sequence_item)后,需要进行类型转换,将REQ转换为uvm_sequence_item的子类型才可以从中获取有效的成员数据;

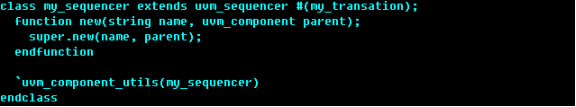

(3) 自定义sequencer或driver时,也可以标明其传递的具体item类型,这样就不用进行额外的类型转换.



3.vsqr与normal sqr的区别

(1) virtual sequencer发挥桥接其他sequencer的作用,即virtual sequencer链接所有底层sequencer的句柄.

(2) virtual sequencer本身并不传送sequence_item, 因此virtual sequencer不需要与任何driver进行TLM连接.

(3) 需要在顶层的connect阶段,实现virtual sequencer中各sequencer句柄与底层sequencer实体对象的一一对接,避免句柄悬空.
