6.6seqr&driver-p_sequencer

1.为什么需要p_sequencer?

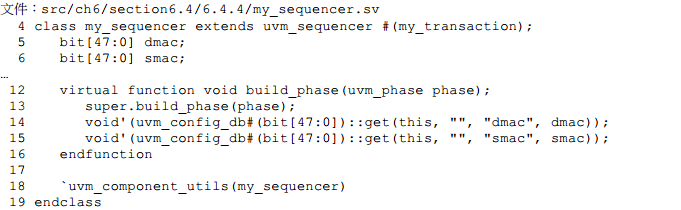

(1) 假设启动sequence(类型为my_sequence)所对应sequencer的类型为my_sequencer. 如果在sequence内想要得到my_sequencer中某些变量的值,不能直接使用m_sequencer.

因为m_sequencer是uvm_sequencer_base类型的(uvm_sequencer_base派生于uvm_component),而不是启动sequence所用的sequencer的类型;

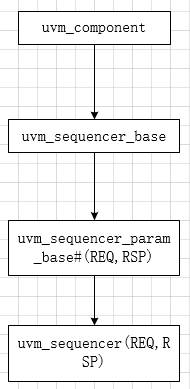

(2) my_sequencer(派生于uvm_sequencer)的继承关系图



(3) m_sequencer本质上也是my_sequencer类型的(因为sequence在启动时,将my_sequencer赋给了m_sequencer);

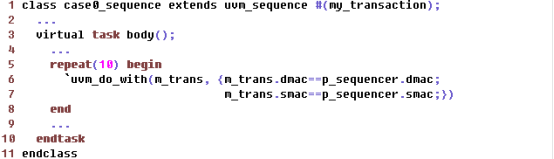

由于m_sequencer本质上是my_sequencer类型的,所以可以在my_sequence中通过cast转换将m_sequencer转换成my_sequencer类型,并引用其中的变量.

2.p_sequencer的使用以及`uvm_declare_p_sequencer宏

(1)在实际的验证平台中,用到sequencer中成员变量的情况非常多;所以,UVM内建一个宏uvm_declare_p_sequencer(SEQUENCER); 这个宏的本质是声明一个SEQUENCER类型的成员变量;

(2) 当调用`uvm_declare_p_sequencer这一宏时, p_sequencer会被自动声明,并将m_sequencer通过$cast转换成p_sequencer.因此,sequence中可以直接使用成员变量p_sequencer来引用sequencer内的变量;

(3) start task中的set_sequencer函数如下;

3.`uvm_declare_p_sequencer宏源码

(1) 声明一个sequencer类型的句柄p_sequencer;

(2) 该宏重载了m_set_p_sequencer函数,将m_sequencer句柄转化为p_sequencer类型的句柄. 如果不使用uvm_declare_p_sequencer宏, m_set_p_sequencer将是一个空函数;

(3)由于在sequence的task start内,一开始就会调用set_item_context task, 在set_item_context task内会调用set_sequencer,进而调用m_set_p_sequencer,所以相当于在task body一开始就能获取到p_sequencer(在pre_body()之前);因此在sequence中可以直接使用p_sequencer的成员变量;

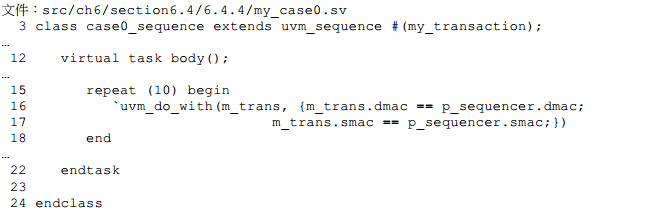

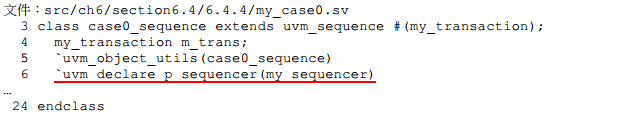

4.`uvm_declare_p_sequencer使用示例





5.sequence派生于集成时,·uvm_declare_p_sequencer的处理？

(1)对于使用了`uvm_declare_p_sequencer声明的base_sequence,在派生的sequence中没有必要再次调用该宏;因为`uvm_declare_p_sequencer的实质是在base_sequence中声明了一个成员变量p_sequencer,当其他sequence从其派生时,p_sequencer依然是派生sequence的成员变量;
