6-uvm_reg_file

1.1 uvm_reg_file的作用

uvm_reg_field, uvm_reg与uvm_reg_block三者的组合已经能够组成一个可以使用的寄存器模型; uvm_reg_file的引入主要用于区分不同的hdl路径;

1.2 uvm_reg_file特点

(1) uvm_reg_file是一个纯虚类,不能直接使用,而必须使用其派生类;

(2) reg files可以包含任意数量的uvm_regs以及其他reg files;

(3) uvm_reg_file在uvm_reg_block或其他uvm_reg_file的build函数内例化;

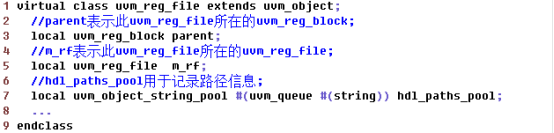

1.3 uvm_reg_file源码

1.4 uvm_reg_file的使用

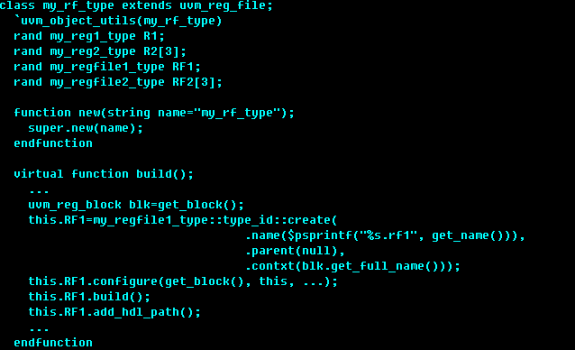

1.4.1 使用方法一(参考uvm_user_guide)

(1) 实现一个虚的build函数;

(2) 实现一个虚的map函数;



1.4.2 使用方法二

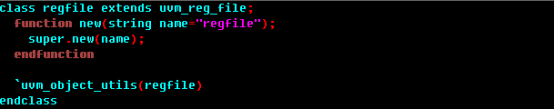

(1) 从uvm_reg_file派生一个类user_defined_uvm_reg_file；

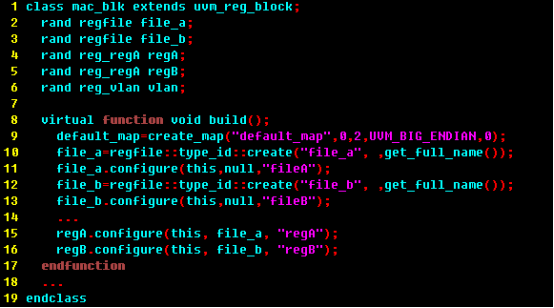

(2) 在uvm_reg_block的build函数中例化user_defined_uvm_reg_file;

(3) 在uvm_reg_block的build函数中调用user_defined_uvm_reg_file的configure函数;

注: uvm_reg_file configure函数参数的含义:

参数1含义:uvm_reg_file所在reg_block的指针;

参数2含义:uvm_reg_file的父reg_file指针,该处只有一级reg_file,因此填写null;

参数3含义:uvm_reg_file的hdl path;

(4) 在uvm_reg_block的build函数中例化uvm_reg;

(5) uvm_reg_file定义好后,在调用uvm_reg的configure函数时,可以将其第二个参数设为uvm_reg_file的指针;

注: 加入uvm_reg_file的概念后,当uvm_reg regA的hdl层次由fileA变为filea_inst时,只需要修改uvm_reg_file file_a的configure参数,其他不需要做任何改变,大大减小了出错的概率;
