初识OpenStack（2）

2016-04-06 22:15  dream_er  阅读(237)  评论(0)  编辑  收藏  举报

OpenStack架构

openstack模块简介

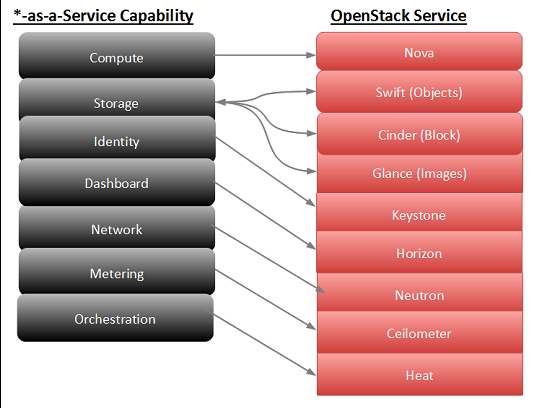

openstack主要由七个核心组建组成，分别为计算(Compute)，对象存储(Object Storage)，认证(Identity)，用户界面(Dashboard)，块存储(Block Storage)，网络(Network)和镜像服务(Image Service)，而每个组建又是多个服务的集合。

这里写图片描述

这里写图片描述

Compute(Nova)

Copmute的代号为Nova，它根据需求提供虚拟机服务，比如创建虚拟机或者对虚拟机做热迁移。
Nova主要分为一下几个组件：

  • API Server (nova-api)
  • Message Queue (rabbit-mq server)
  • Compute Workers (nova-compute)
  • Network Controller (nova-network)
  • Volume Worker (nova-volume)
  • Scheduler (nova-scheduler)

这里写图片描述

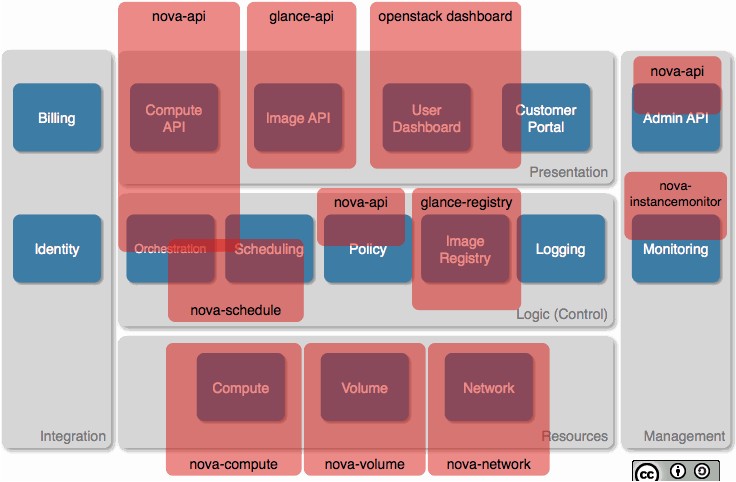

Nova在OpenStack中的位置如下图：

这里写图片描述

详细的关于Nova的内容参见 OpenStack-Nova

Object Storage(Swift)

Object Storage的项目代号为Swift，他允许存储或检索对象，也可以认为他允许存储或检索文件，它能以低成本的方式通过RESTful API管理大量的无结构数据。
Swift主要由一下一系列进程或者服务组成：

  • proxy-server
  • account-server
  • container-server
  • object-server

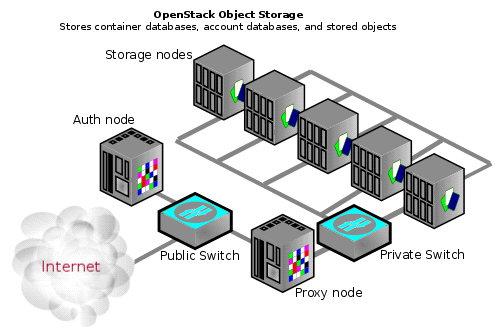

Swift典型部署结构

Swift典型部署结构

Swift架构示意图

Swift对象存储模型

Swift对象存储模型

想要深入了解，点击：Swift入门 或者Swift资料整理及CAP原理 或者 Swift 原理、架构与 API 介绍

Identity(Keystone)

Identity的项目代号为Keystone，为所有OpenStack服务提供身份验证和授权，跟踪用户以及他们的权限，提供一个可用的服务以及API的列表.

Keystone构成比较简单，只包含接收前台请求的Keystone API和后台的Keystone-db，但是却在整个系统中占据这至关重要的位置。

keystone在openstack的位置如下：

这里写图片描述

详细内容参见：openstack keystone整体架构与功能

Dashboard(Horizon)

Dashboard的项目代号是Horizon，他为所有OpenStack的服务提供一个模块化的基于Django的界面，通过这个界面，不论是最终用户还是运维管理人员都可以完成大多数的操作，比如启动虚拟机，分配IP地址，动态迁移等。
详见：openstack horizon小结

Block Storage(Cinder)

Block Storage的项目代号为Cinder,提供块存储服务。
Cinder由一下几个部分组成：

  • cinder-api
  • cinder-volume
  • cinder-db
  • volumeprovider
  • cinder-scheduler

详见：OpenStack之Cinder块存储服务初探

Network(Neutron)

Network的项目代号为Neutron，用于提供网络连接服务，允许用户创建自己的虚拟网络并连接各种网络设备接口。
详细内容参见：OpenStack 网络-Neutron 初探

Image Service（Glance）

Image Service的项目代号为Glance，他是Openstack的镜像服务组件，相对于其他组件来说，Glance功能比较单一代码量也比较的少。
Glance由glance-api，glance-registry和glance-db三个组件组成。
关于Glance详细参见：OpenStack Glance简介
