《设计模式》-01-UML类图说明（UML类图，创建类图步骤，类，对象）

文章目录

• 1. 概念
• • 1.1 类
  • 1.2 对象
• 2.UML类图
• 3. 创建类图步骤
• 4. 示例

1. 概念

1.1 类

类是面向对象软件分析和设计的核心目标。
采用面向对象方法实施软件编码活动的本质是定义类。

• 类
  定义了静态代码逻辑，是软件内部对象的泛化（Generalization）类型
• 对象
  是类的实例
• 类的关联
  是对象协作逻辑的静态表示

1.2 对象

• 依赖对象
  可以将被依赖对象作为方法的传入参数、返回参数或局部变量；
• 关联对象
  通常将被关联对象定义为成员变量或静态引用；
• 聚合体对象
  一个对象包含多个对象。
• 组合对象
  将多个元素作为一个对象来处理

聚合和组合的区别：

• 聚合是一些元素聚在一起，产生和生命周期并无关联。
• 组合是这些元素组成一个整体，同生共死。

2.UML类图

• 类、包、接口、对象


• 单向关联：带箭头的直线（箭尾指向维护关联关系的类）

• 双向关联：直线（省略箭头）

• 依赖（Dependency)：用带箭头的虚线标识（箭头指向被依赖的类）

• 聚合（Aggregation）：用带空心菱形的直线（菱形指向聚合体类）

• 组合（Composition）：用带实心菱形的直线标识（菱形指向聚合体类）

• 继承（Inheritance）：带三角形的直线（三角形指向父类）

• 实现（Realization）：带三角形的虚线（三角形指向接口）


3. 创建类图步骤

（1）识别类：可以通过对象业务角色或多个对象泛化（或抽象）角色筛选类信息。
（2）识别域和方法：域用于描述类的特征，业务含义依赖于目标类；方法是类的业务行为表达。
（3）抽取类关系：类关系大多是业务关联关系，包括多样性定义、关联名称等。
（4）模型可视化：将类、类关系通过类图的方式进行模型可视化展示。
（5）模型审查与优化：根据需求对可视化模型审查，如提出修改建议，则进入下一阶段模型迭代。

4. 示例

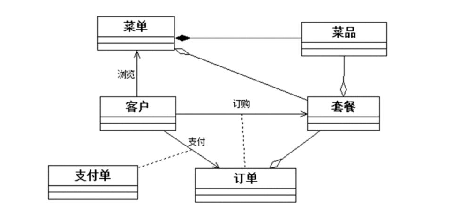

• 需求的领域模型示例

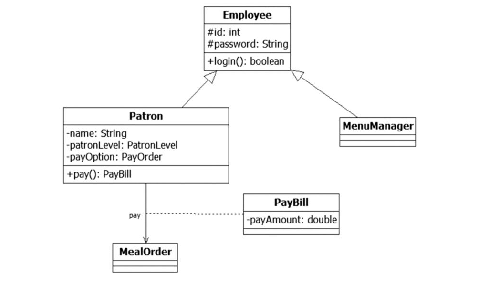

• 表达逻辑代码的设计模型

---
