乐鑫esp8266学习rtos3.0笔记第13篇：迟来的1024程序员祝福，开源分享一个基于 esp8266 rtos3.0 驱动 ds18b20 获取温度的工程。（附带demo）

Posted on 2019-10-26 11:31 CoreHouse 阅读(324) 评论(0) 编辑收藏举报

本系列博客学习由非官方人员 半颗心脏 潜心所力所写，不做开发板。仅仅做个人技术交流分享，不做任何商业用途。如有不对之处，请留言，本人及时更改。

1、 Esp8266之搭建开发环境，开始一个“hellow world”串口打印。
2、 Esp8266之利用GPIO开始使用按钮点亮你的“第一盏灯”。
3、 Esp8266之利用 "软件定时器 " 定时0.5秒闪烁点亮一盏LED。
4 、Esp8266之了解PWM，更为深入地用PWM控制一盏LED的亮度变化。
5 、Esp8266之原生乐鑫SDK高级使用之封装Post与Get请求云端，拿到“天气预报信息”。
6 、Esp8266之了解 SmartConfig与Airkiss一键配网，给8266配网上云端。无需把wifi名字密码写在固件里。
7 、Esp8266之了解 softAP热点配网模式原理，仿“机智云”定义自己的热点配网模式协议。
8、 Esp8266之你要找的8266作为UDP、TCP客户端或服务端的角色通讯，都在这了。
9、 Esp8266进阶之路： [小实战上篇]Windows系统搭建8266的本地Mqtt服务器，局域网点亮一盏LED灯。
10、 Esp8266进阶之路： [小实战下篇]Windows系统搭建8266的本地Mqtt服务器，局域网点亮一盏LED灯。
11、 Esp8266进阶之路： 8266接入阿里智能，点亮一盏LED灯，期待天猫精灵语音控制的不约而至！
12、 Esp8266进阶之路： 图文并茂学习阿里云主机搭建8266MQTT服务器，实现移动网络远程控制一盏LED。
13、 Esp8266进阶之路： 动手做个8266毕设小案例，smartConfig + MQTT协议轻松实现远程控制一盏LED。
14、 Esp8266进阶之路： esp8266的 FreeRtos系统学习的正确姿势 ------ 环境搭建、烧录。
15、 Esp8266进阶之路： esp8266的物联网又一股清流，8266接入阿里云平台非阿里智能的SDS服务，点亮一盏LED灯。
16、 Esp8266进阶之路： esp8266的基于Nonos移植红外线H1838，实现红外遥控器配网，远程控制一盏灯。
17、 Esp8266进阶之路： esp8266自研的快速上电开关五次 (开-关为一次) ，无需按键触发则8266进去一键配网模式。
18、 Esp8266进阶之路： esp8266 基于NONOS 实现 OTA 远程升级，实现无线“ 热修复 ”升级固件程序。
19、 Esp8266进阶之路： esp8266驱动 ds18b20、dht11 温湿度传感器，采集温湿度传感器到服务器。
20、 Esp8266进阶之路：深入学习esp8266的esp now模式，仿机智云做一个小网关，实现无需网络下轻松彼此连接通讯交互数据。
21、 Esp8266进阶之路：浅谈 esp8266 如何在本地局域网网络情况下实现最大效率地和前端实现数据交互。
22、 Esp8266进阶之路： esp8266的工程如何添加第三方静态库文件以及如何自定义文件夹，聊聊那些makeFile的事。。
23、 Esp8266进阶之路：再来一波 esp8266 基于 freeRtos系统连接自己私有的服务器实现OTA远程升级，接触下 lwip的基本知识。。
24、 Esp8266进阶之路：渗透学习回顾下esp8266的外置spi芯片25q系列，熟悉8266代码块在其的分布，得心应手放置图片或其他资料。
25、 Esp8266进阶之路：深聊下esp8266的串口 Uart 通讯中断编程，为您准备好了 NONOS 版本和 RTOS 系统的串口驱动文件。
26、 Esp8266进阶之路： RTOS分析 MQTT 实现过程，实现移植 MQTT协议在 esp8266 rtos实时系统，可断线重连。
27、 Esp8266进阶之路：跟紧脚步，用VisualStudio Code开发 esp8266 rtos SDK v3.0版本，全新的 idf 框架，节省内存模块化开发。
28、 Esp8266进阶之路：教你轻松自如使用cJson在乐鑫 esp8266 如何解析一段json数据以及如何生成一段json数据。
29、 Esp8266进阶之路：百万条消息免费之乐鑫esp8266使用TCP直连模式MQTT协议接入阿里云物联网平台，支持私家服务器对接支持阿里云规则引擎。
30、 Esp8266进阶之路：乐鑫esp8266 SDK编程使用 IIC总线驱动 0.96寸的OLED显示屏，显示天气预报信息。
31、 Esp8266进阶之路：当esp8266遇到 Html，该怎么内置网页控制设备，理清内置网页的实现过程，实现无需路由器手机也可以控制esp8266。
32、 Esp8266进阶之路：细聊HmacMD5的加密方法带来的安全性，并实践在esp8266上，最大保障传输的过程的信息的安全性。
33、 Esp8266进阶之路：如何优雅地像乐鑫原厂封装esp8266底层寄存器的逻辑思维，做成自己的静态库库文件，让第三方人使用？
34、 Esp8266进阶之路：乐鑫esp8266 NONOS SDK 3.0编程使用 SPI 驱动基于Max7219芯片的八位数码管，显示日期信息。
35、 Esp8266进阶之路：乐鑫esp8266芯片借助机智云平台做一个商业化的七彩RGB灯泡可调整体方案项目，炫彩夺目高大尚。
36、 Esp8266之rtos3.0笔记：认识esp8266 Rtos 3.0 sdk 工程结构，esp8266如何向esp-idf工程靠近的，如何自定义头文件编译？
37、 Esp8266之rtos3.0笔记：你要找的基本外设功能都在这里了，包括Gpio、Pwm 和 Uart 接口使用。
38、 Esp8266之rtos3.0笔记：一篇文章带你搞掂存储技术 NVS 的认识和使用，如何利用NVS保存整型、字符串、数组以及结构体。
39、 Esp8266之rtos3.0笔记：捋一捋微信公众号配网智能设备 esp8266 并绑定设备的过程，移植并成功实现在 esp8266 rtos3.1 。
40、 Esp8266之rtos3.0笔记：基于乐鑫idf框架，研究出超稳定、掉线重连、解决内存泄露问题的Mqtt框架！支持esp8266和esp32！
41、 Esp8266之rtos3.0笔记： esp8266-12模块基于rtos3.1版本ota功能远程空中升级固件，官网基础之上增加dns域名解析！
42、 Esp8266之rtos3.0笔记：我又来了，基于rtos3.0版本 SDK编程 SPI 驱动 ws2812b 七彩灯，代码全部开源奉献给你们！
43、 Esp8266之rtos3.0笔记： esp8266-12模块基于rtos3.0版本扫描周围获取附近可用的 Wi-Fi 热点路由器信息，同样适合esp32。
44、 Esp8266之rtos3.0笔记：整理分享那些我在项目中常用的esp8266 rtos3.0版本的常见驱动，Button按键长短按、PWM平滑调光等。
45、 Esp8266之rtos3.0笔记：内置仅1M的Esp8285，如何攻破最棘手的OTA问题，大大节省资源成本开发产品。
46、 Esp8266之rtos3.0笔记：详细分析Esp8266上电信息打印的数据，如何做到串口通讯上电不乱码打印。
47、 Esp8266之rtos3.0笔记：无需外网，如何实现在本地局域网与控制端做数据交换的一些开发经验。
48、 Esp8266之rtos3.0笔记：迟来的1024程序员祝福，开源分享一个驱动 ds18b20 获取温度的工程。
49、 Esp8266之rtos3.0笔记： aliyun sdk 直连接入阿里云物联网平台，实现天猫精灵找队友零配网功能和语音控制。
50、 Esp8266之rtos3.0笔记： esp产品量产方案初入门之如何从外部读取 csv 文件的数据，比如从代码读取外部文件阿里云三元组。
-------- 学习笔记持续更新，欢迎关注我…

很多人怎么联系我一起学习进步，下面打个小小公告：
玩转esp8266带你飞、加群付费QQ群，提高门槛，不喜的朋友勿喷勿加：434878850
esp8266源代码免费学习汇总（持续更新，欢迎star）：https://github.com/xuhongv/StudyInEsp8266
esp32源代码免费学习汇总（持续更新，欢迎star）：https://github.com/xuhongv/StudyInEsp32

文章目录

@[toc]

一、前言
二、移植步骤
三、移植过程的笔记
1.1 之前的初始化 io 口：
1.2 现在的初始化 io 口：
2.1 现在的设置输出模式，低电平：
2.2 之前的设置输出模式，低电平：
3.1 现在的设置输入模式，获取外部电平：
3.2 之前的设置输出模式，低电平：

四、其他；
另外，不要把我的博客作为学习标准，我的只是笔记，难有疏忽之处，如果有，请指出来，也欢迎留言哈！

一、前言

前天10月24号是我们伟大的程序猿节日，话说这个节日谁定制的，我也不知道哈哈！想想我们群里没啥福利？不存在的，首先发个红包庆贺下，然后再发几个demo大家玩玩；

之前我在 esp8266 rtos2.0 sdk 已经开源了如何驱动 dht11 或 ds18b20 来获取温湿度，但是现在有了新的 sdk 了，我花了半个小时，适配新版的sdk成功，我们开始吧！

这里我再推荐下我的新课程（因为博客不允许引流视频教程被拒接了），无需企业账号，学生等个人支持接入，《乐鑫esp8266直连天猫精灵iot开放平台》教学视频已经推出，欢迎前来学习：传送门

二、移植步骤

从我最下方提供的代码中，获取文件夹 《ds18b20》 放到你的工程子组件文件夹里面，主工程像我这样：

#include "ds18b20.h"
/**
 * @description: 读取ds18b20温度
 * @param {type}
 * @return:
 */
void TaskRunTimesCounts(void *p)
{
    while (1)
    {
        printf("ds18b20采集的温度: %d \n\n", (int)(Ds18b20ReadTemp() * 0.0625 + 0.005));
        vTaskDelay(3000 / portTICK_PERIOD_MS);
    }
}
void app_main()
{
    Ds18b20Init();
    xTaskCreate(TaskRunTimesCounts, "TaskRunTimesCounts", 2048, NULL, 3, NULL);
}

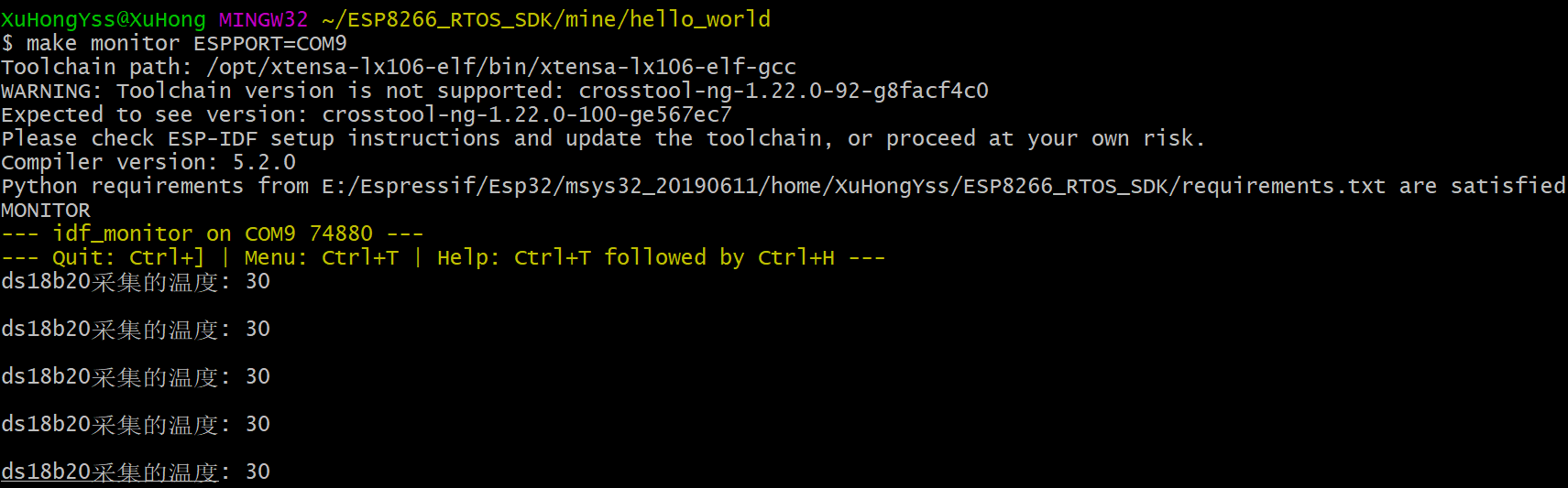

运行之后，每隔三秒打印温度，貌似现在支持中文字符显示，之前是不支持的：

在这里插入图片描述

三、移植过程的笔记

我这里就做对比好了：

1.1 之前的初始化 io 口：

    PIN_FUNC_SELECT(PERIPHS_IO_MUX_MTMS_U, FUNC_GPIO14);
	GPIO_OUTPUT_SET(DSPORT, 0);

1.2 现在的初始化 io 口：

        gpio_config_t io_conf;
        //disable interrupt
        io_conf.intr_type = GPIO_INTR_DISABLE;
        //set as output mode
        io_conf.mode = (GPIO_MODE_OUTPUT);
        //bit mask of the pins that you want to set,e.g.GPIO15/16
        io_conf.pin_bit_mask = (1ULL << DSPORT);
        //disable pull-down mode
        io_conf.pull_down_en = 0;
        //disable pull-up mode
        io_conf.pull_up_en = 0;
        //configure GPIO with the given settings
        gpio_config(&io_conf);

2.1 现在的设置输出模式，低电平：

    gpio_set_direction(DSPORT, GPIO_MODE_OUTPUT);
    gpio_set_level(DSPORT, 0);

2.2 之前的设置输出模式，低电平：

    GPIO_OUTPUT_SET(DSPORT, 0);

3.1 现在的设置输入模式，获取外部电平：

    gpio_set_direction(DSPORT, GPIO_MODE_INPUT);
    gpio_get_level(DSPORT);

3.2 之前的设置输出模式，低电平：

    GPIO_INPUT_GET(DSPORT);

四、其他；

本博文代码下载链接：https://github.com/xuhongv/StudyInEsp8266/tree/master/44_ESP8266_Rtos3.0_DS18B20

另外，不要把我的博客作为学习标准，我的只是笔记，难有疏忽之处，如果有，请指出来，也欢迎留言哈！
