乐鑫Esp32学习之旅13 esp32 内置 dns 服务器，无需外网访问域名返回指定网页。（附带Demo）

Posted on 2019-10-30 11:26  CoreHouse  阅读(1064)  评论(0)  编辑  收藏  举报
  • 本系列博客学习由非官方人员 半颗心脏 潜心所力所写，仅仅做个人技术交流分享，不做任何商业用途。如有不对之处，请留言，本人及时更改。

1、 爬坑学习新旅程，虚拟机搭建esp32开发环境，打印 “Hellow World”。
2、 巧用eclipes编辑器，官方教程在在Windows下搭建esp32开发环境，打印 “Hellow World”。
3、 认识基本esp32的GPIO接口，开始点亮您的第一盏 LED和中断回调实现按键功能 。
4、体会esp32的强大的定时器功能， 实现定时2s闪烁一盏LED灯。
5、接触实践esp32的pwm宽度脉冲功能， 实现呼吸效果闪烁一盏LED灯。
6、smartConfig和微信airKiss在esp32的实现，一键配网轻松快捷连接路由器。
7、利用GPIO中断做一个按键的短按和长按的回调事件，再也无须担心触发源。
8、esp32上实现本地 UDP 客户端和服务端角色，在局域网内实现通讯。
9、esp32上实现本地 TCP 客户端和服务端角色，可断线重连原路返回数据。
10、乐鑫esp32 SDK编程利用rmt驱动ws2812七彩灯，实现彩虹渐变效果。
11、入门 乐鑫esp-adf 音频框架开发，esp32造一个蓝牙耳机，实现切换歌曲，获取歌曲信息等功能。
12、开源一个微信公众号airkiss配网esp32以及局域网发现功能的工程，分享一个airkiss配网小工具。
13、esp32 内置 dns 服务器，无需外网访问域名返回指定网页。
14、esp32 sdk编程实现门户强制认证，连接esp32热点之后，自动强制弹出指定的登录界面。
15、认识本地离线语音唤醒识别框架 esp-skainet ，实现较低成本的硬件语音本地识别控制。
16、学习本地语音唤醒离线识别框架 esp-skainet ，如何修改唤醒词? 如何自定义命令词？如何做意图动作？
17、全网首发，乐鑫esp32 sdk直连京东微联·小京鱼 · IoT开放平台，实现叮咚音响语音智能控制。

文章目录

在这里插入图片描述

一、前言

     在物联网搞了这么多的玩意，包括服务器、嵌入式、小程序、Android等，我的确是不会 ‘精通’ 一门技术，看到网上很多招聘信息，嵌入式开发的工资较低的，其中 Android和服务器这边薪酬较高，我在想，如果我哪一天去面试新公司，我该面试哪个职位？真不知道。。。

     随着年龄成长，成家立业的想法迫使我压力很大，也许你到了这30未至，未成家的阶段，和我一样的焦虑。好吧！说到底，还是工作与生活，明年准备换个公司吧。希望身边都是优秀的人，待遇薪酬也高一点！

     说了这么多，开始正题：如何没有外网的情况下，实现访问域名返回指定的网页！

二、实现原理和流程

     也许你会问，这个无需外网访问域名就可以返回 html 有啥用啊？这个问题提的好，我们可以在平时的生活中也遇到这样的事情：第一次买的路由器，需要配置 网络运营商的 账号密码，我们一般是 浏览器地址栏输入“192.168.xx.xx” ，而有的是 访问 “www.xxx.com” 这样的域名。你觉得哪个好？我觉得域名比较好；

  • 第一：体现你的品牌，比如小米的 mi.wifi.com 这样的域名；
  • 第二：主机名便于人的记忆，而IP地址便于计算机网络设备的处理；

2.1 原理

     因为没外网访问域名，所以需要内置一个 dns 服务器，毕竟我们平时访问的域名，都是先经过 dns 解析得到 ip 地址再访问 ip 地址的，就像前几天的国内码云域名被阿里云冻结事件，不难分析出，如果你的域名无法被解析，那么客户端无法访问；

     有一个dns服务器还是不够的，因为你即使得到 ip 地址，客户端还会去 get 请求这个域名，所以，你还得具备一个 server 服务器，而 server 服务器是基于 tcp 的，所以你得做一个 tcp 服务器 http 格式，端口号是 80 ；

     而DNS走的是UDP协议，使用的端口号是53，所以不管收到什么，都回复！

     dns服务器建立参考：传送门

2.2 流程

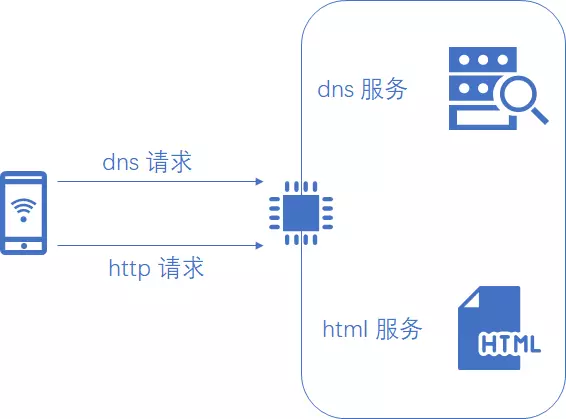

     第一步自己开启热点，这时候你就是相当于一个没外网的一个路由器啦！之后开启 dns 服务器，再开启 tcp 服务器，等待客户端 dns 解析请求和 http 请求 ！

在这里插入图片描述

三、代码

  • 所有代码，都在博文下面获取！

3.1 DNS服务器

  • 得到一个 dns 解析请求：
void get_dns_request(void *arg, struct udp_pcb *upcb, struct pbuf *p, const ip_addr_t *addr, u16_t port)
{
    printf("get the massage from sat\n");
    struct dns_ans_hdr hdr;
    upcb1 = upcb;
    addr1 = addr;
    port1 = port;
    if (p->tot_len < (SIZEOF_DNSANS_HDR + SIZEOF_DNSANS_HDRQUE))
    {
        printf("dns_recv: pbuf too small\n");
        /* 非dns请求 */
    }
    else
    {
        pbuf_copy_partial(p, &hdr, SIZEOF_DNSANS_HDR, 0);
        txid = ntohs(hdr.id);
        nquestions = ntohs(hdr.numquestions);
    }
    pbuf_free(p); //check this
    dns_server_send();
}
  • 返回 dns 解析请求给客户端，下面我是指为一个域名，宏定义的 TABLENAME 为： www.xuhong.com，这样的格式！
void dns_server_send(void)
{
    struct pbuf *rp = NULL;
    struct dns_ans_hdr hdr;
    struct dns_ans_ans qry;
    uint8_t n;
    uint16_t query_idx, copy_len;
    const char *hostname, *hostname_part;
    struct dns_table_entry dns_server_table = {
        .txid = DNS_SERVER_ID,
        .flags = DNS_SERVER_FLAGS,
        .numque = DNS_SERVER_NUMQUE,
        .ansrrs = DNS_SERVER_ANSRRS,
        .autrrs = DNS_SERVER_AUTRRS,
        .addrrs = DNS_SERVER_ADDRRS,
        .name = {0},
        .type = DNS_SERVER_TYPE,
        .class = DNS_SERVER_CLASS,
        .poiname = DNS_POINAME,
        .anstype = DNS_SERVER_ANSTYPE,
        .anstypee = DNS_SERVER_ANSTYPEE,
        .datalen = DNS_SERVER_DATALEN,
        .anstime = DNS_SERVER_ANSTIME,
        .adress = DNS_SERVER_ADRESS};
    strcpy(dns_server_table.name, TABLENAME); // TABLENAME是我指定的域名
    struct dns_table_entry *entry = &dns_server_table;
    rp = pbuf_alloc(PBUF_TRANSPORT, 51, PBUF_RAM);
    if (rp != NULL)
    {
        memset(&hdr, 0, SIZEOF_DNSANS_HDR);
        /* fill dns_ans header */
        hdr.id = htons(txid);
        hdr.flag = htons(entry->flags);
        hdr.numquestions = htons(entry->numque);
        hdr.numanswers = htons(entry->ansrrs);
        hdr.numauthrr = htons(entry->autrrs);
        hdr.numextrarr = htons(entry->addrrs);
        pbuf_take(rp, &hdr, SIZEOF_DNSANS_HDR);
        /* convert hostname into suitable query format. */
        hostname = entry->name;
        --hostname;
        query_idx = SIZEOF_DNSANS_HDR;
        do
        {
            ++hostname;
            hostname_part = hostname;
            for (n = 0; *hostname != '.' && *hostname != 0; ++hostname)
            {
                ++n;
            }
            copy_len = (u16_t)(hostname - hostname_part);
            pbuf_put_at(rp, query_idx, n);
            pbuf_take_at(rp, hostname_part, copy_len, query_idx + 1);
            query_idx += n + 1;
        } while (*hostname != 0);
        pbuf_put_at(rp, query_idx, 0);
        query_idx++;
        /* fill dns ans */
        qry.typ = htons(entry->type);
        qry.cls = htons(entry->class);
        qry.point = htons(entry->poiname);
        qry.antyp = htons(entry->anstype);
        qry.antypp = htons(entry->anstypee);
        qry.len = htons(entry->datalen);
        qry.time = htonl(entry->anstime);
        qry.addr = htonl(entry->adress);
        pbuf_take_at(rp, &qry, SIZEOF_DNSANS_HDRQUE, query_idx);
        udp_sendto(upcb1, rp, addr1, port1);
        free(rp);
    }
}

3.2 server服务器

  • 下面代码演示了如何作为一个 http 格式返回给客户端，其中 http_html_hdr 是头部 header ，http_index_hml 是body 部分，部分浏览器可能头部还需要添加 Content-Length 作为返回body长度才会正常显示，这个您自己添加吧！我就不加了！
  • 如果你要修改返回的内容，可以修改下面的 http_index_hml；
const static char http_html_hdr[] =
    "HTTP/1.1 200 OK\r\nContent-type: text/html\r\n\r\n";
const static char http_index_hml[] = "<!DOCTYPE html>"
      "<html>\n"
      "<head>\n"
      "  <meta name=\"viewport\" content=\"width=device-width, initial-scale=1\">\n"
      "  <style type=\"text/css\">\n"
      "    html, body, iframe { margin: 0; padding: 0; height: 100%; }\n"
      "    iframe { display: block; width: 100%; border: none; }\n"
      "  </style>\n"
      "<title>HELLO ESP32</title>\n"
      "</head>\n"
      "<body>\n"
      "<h1>Hello World, from ESP32!</h1>\n"
      "</body>\n"
      "</html>\n";

static void web_http_server(struct netconn *conn)
{
  struct netbuf *inputbuf;
  char *buf;
  u16_t buflen;
  err_t err;

  err = netconn_recv(conn, &inputbuf);
  if (err == ERR_OK) {
    netbuf_data(inputbuf, (void**)&buf, &buflen);
    printf("the received data:\n%s\n",buf);
    /* Judge if this is an HTTP GET command */
    if (buflen >= 5 && buf[0] == 'G' && buf[1] == 'E' && buf[2] == 'T' && buf[3] == ' ' && buf[4] == '/' ) {
      netconn_write(conn, http_html_hdr, sizeof(http_html_hdr)-1, NETCONN_NOCOPY);
      netconn_write(conn, http_index_hml, sizeof(http_index_hml)-1, NETCONN_NOCOPY);
      }
      else {
          netconn_write(conn, http_index_hml, sizeof(http_index_hml)-1, NETCONN_NOCOPY);
      }
    }
  }
  netconn_close(conn);
  netbuf_delete(inputbuf);
}

四、其他

  • 代码编译成功之后，手机连接热点 XUHONG-DNS , 密码是 12345678 ，然后浏览器访问 www.xuhong.com 即可看到效果！
源码学习与总结，参考来自:
  • 强制门户认证：https://www.jianshu.com/p/0293e1a30b89
  • 乐鑫：https://github.com/WeldonWangwang/
本博文代码下载（不再需要积分下载，免费给大家使用）

https://github.com/xuhongv/StudyInEsp32/tree/master/12_dns_server

另外，不要把我的博客作为学习标准，我的只是笔记，难有疏忽之处，如果有，请指出来，也欢迎留言哈！
