前言
这周双休休息,看到群里有朋友说Linux环境真的快的一批,又想起之前乐鑫研发朋友在我博客留言推荐使用Linux环境,今天周日,花了2小时排版给大家讲解下,过程中有很多注意的地方,但是 Linux编译真的快的一批!!

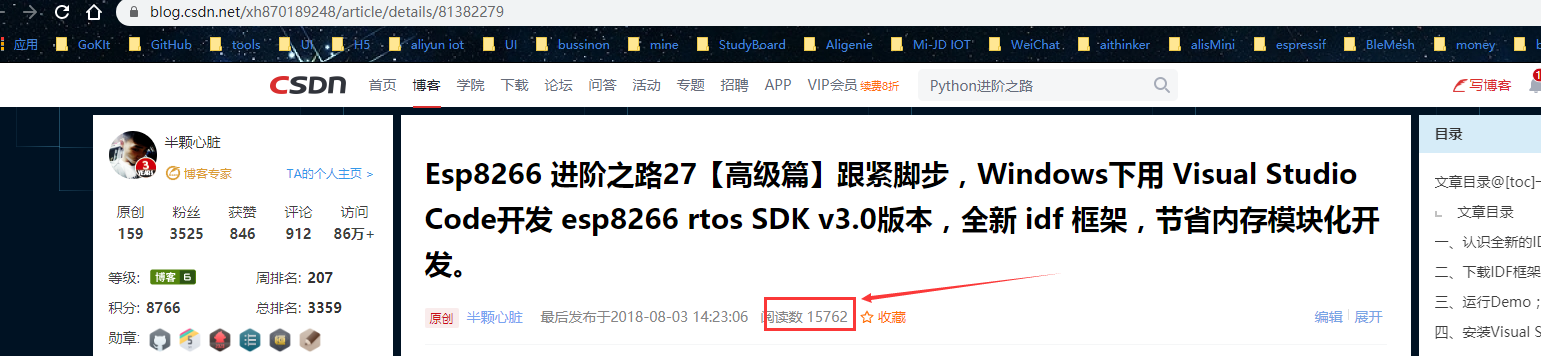

这里再贴下2018年写了个在Windows搭建 3.0 版 SDK编译,收到不少的阅读量和肯定! 当然,也有开发者喜欢 Windows 环境开发, 这里再贴下链接:
https://blog.csdn.net/xh870189248/article/details/81382279
一、windows 安装 Linux 系统
下载 VM 虚拟机 版本15.5.1,或点我下载:
https://www.vmware.com/go/getworkstation-win
和谐码:FC7D0-D1YDL-M8DXZ-CYPZE-P2AY6
下载镜像,这里选择ubuntu桌面版18.04.4版本,或点我下载。
http://mirrors.aliyun.com/ubuntu-releases/16.04/ubuntu-16.04.6-desktop-amd64.iso
重要的一步,VM安装乌邦图步骤请参考如下教程,或点我访问。:
https://jingyan.baidu.com/article/f96699bb147a73894e3c1b2e.html
我们还需要安装几个常用的软件 :
sudo apt-get purge vim-common
sudo apt-get install vim
sudo apt install git
二、搭建编译环境;
环境一变再变,也要看准官方的文档搭建,因为每个版本的环境会有所不一致!
https://docs.espressif.com/projects/esp-idf/zh_CN/latest/get-started/linux-setup.html
2.1 、基本环境
开始一堆依赖安装:
sudo apt-get install git wget flex bison gperf python python-pip python-setuptools python-serial python-click python-cryptography python-future python-pyparsing python-pyelftools cmake ninja-build ccache libffi-dev libssl-dev

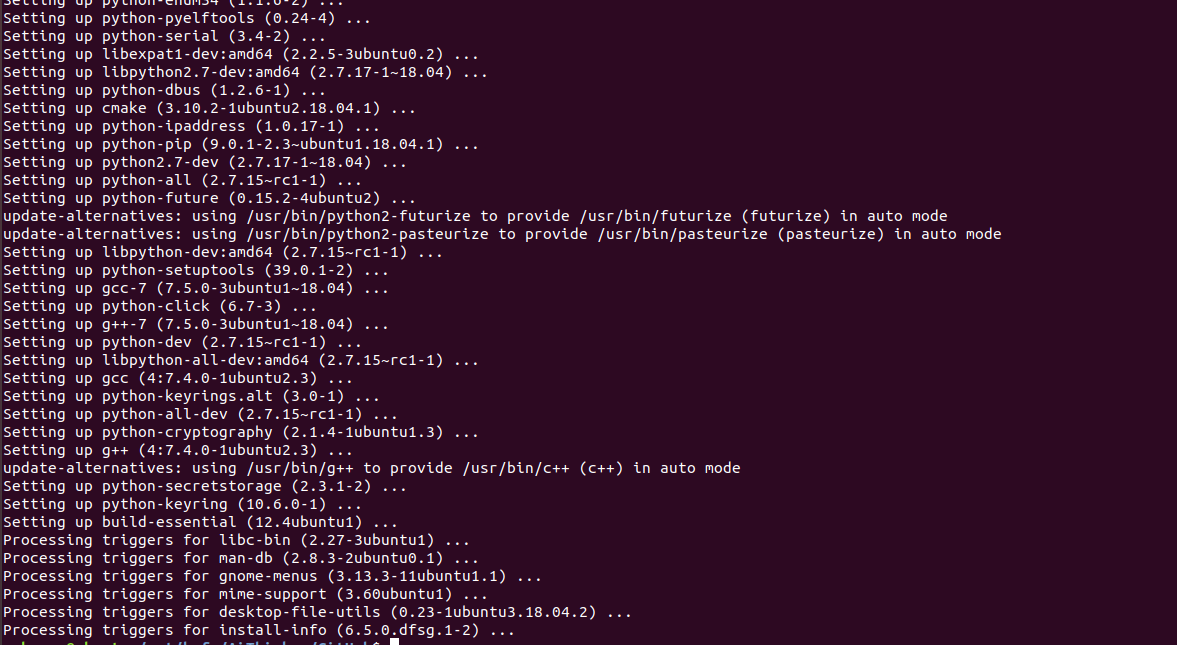

成功之后:
2.2 、编译工具链获取

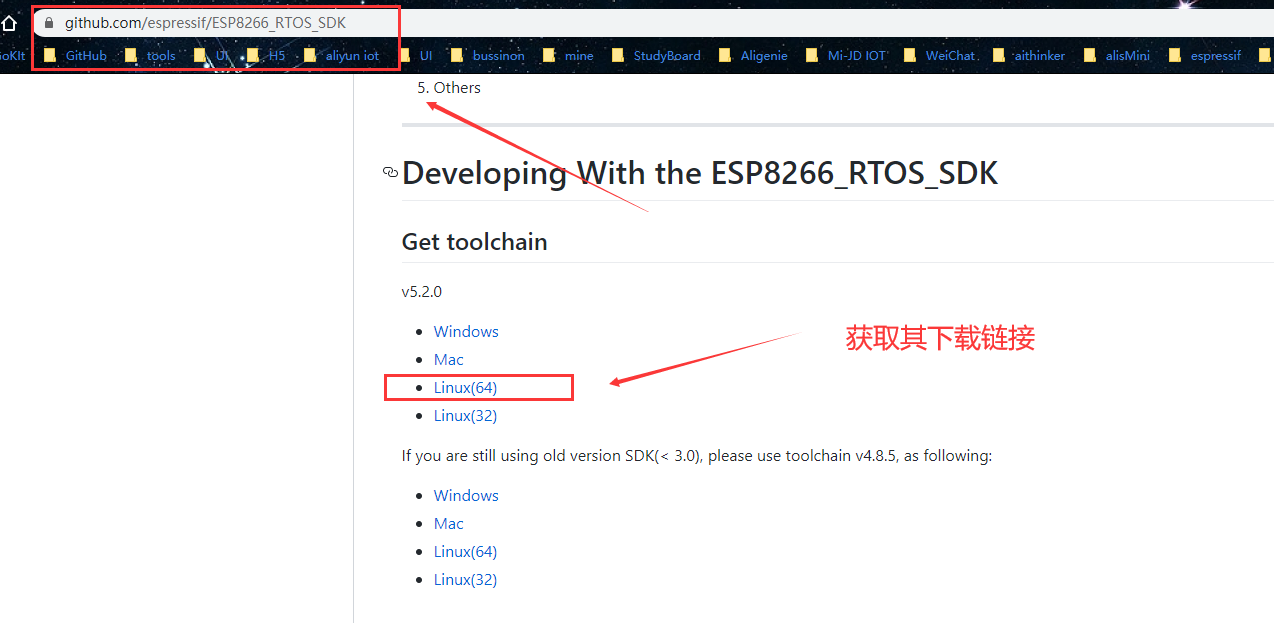

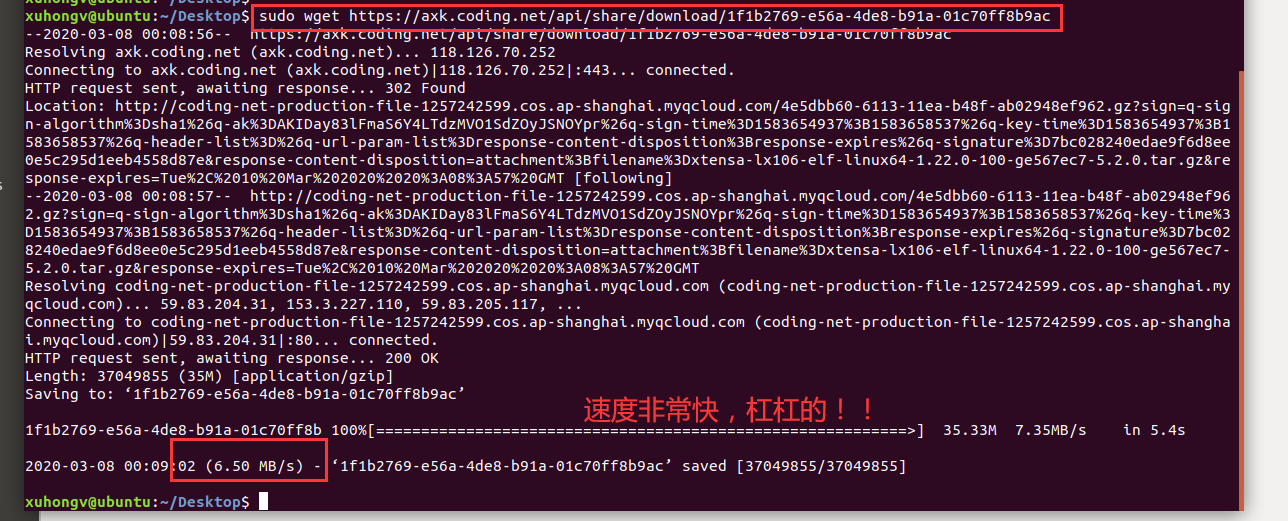

可以看到,ESP8266 最新版本的编译工具链目前是5.2.0版本,为了提高大家的效率,我这里给大家贴下安信可共享下载链接,可缩短下载时间,下图可以看到明显的下载效果:
sudo wget https://axk.coding.net/api/share/download/1f1b2769-e56a-4de8-b91a-01c70ff8b9ac
解压其到当前文件夹:
sudo tar -zvxf 1f1b2769-e56a-4de8-b91a-01c70ff8b9ac
修改其权限为777:
sudo chmod 777 -R xtensa-lx106-elf
2.2 、获取 ESP8266_RTOS_SDK 代码
这里介绍下有2种方式下载最新的代码,因为访问GitHub真的太慢了!
2.2.1 【方式一】用博主提供的方式拉取最新代码
众所周知,乐鑫的开放源码都放在GitHub,而GitHub又被微软收购了,这一年的访问下载速度慢得乌龟一样,哈哈!所以,我克隆一份放在了国内的码云网站,这样就保证我们拉取代码非常快!
PS:这份同步乐鑫源仓库的工作,我会一直保持下去!
首先,我们先拉取源码,先不拉取子模块!
sudo git clone https://gitee.com/xuhongv/ESP8266_RTOS_SDK.git
我们看了下子模块源路径是不规范的,这里,我们再修改为码云上的:
# 编辑子模块源码路径
sudo vim .gitmodules
# 修改为下面这样
[submodule "components/json/cJSON"]
path = components/json/cJSON
url = https://gitee.com/xuhongv/cJSON.git
[submodule "components/mbedtls/mbedtls"]
path = components/mbedtls/mbedtls
url = https://gitee.com/xuhongv/mbedtls.git
[submodule "components/lwip/lwip"]
path = components/lwip/lwip
url = https://gitee.com/xuhongv/esp-lwip.git
- 设置环境变量,不懂linux小白的同学,认真看下面的动图哈:
- 之后按下 i 表示嵌入代码!
- 修改为上面的提示的代码!
- 按下esc 再 :wq 表示写入保存!
弄好了之后就这样,给大家看看我的!
不管怎么样,还是要更新拉取子模块的:
git submodule update --init --recursive
2.2.2 【方式二】用官方方式拉取最新代码
带子模块递归方式拉取GitHub,慢慢等吧!
sudo git clone --recursive https://github.com/espressif/ESP8266_RTOS_SDK.git
2.3 、设置环境变量
这里就简单很多,就设置2个变量即可!先拿到上述的工具链路径和SDK路径!
以我的环境为例:
export PATH=$PATH:/home/xuhongv/Desktop/ESPRESSIF/ESP8266/xtensa-lx106-elf/bin
export IDF_PATH=/home/xuhongv/Desktop/ESPRESSIF/ESP8266/ESP8266_RTOS
- 之后按下 i 表示嵌入代码:
vim ~/.bashrc
- 任意一处添加 表示嵌入上面代码!
- 按下esc 再 :wq 表示写入保存:
source ~/.bashrc
- 工具链环境测试是否设置成功:
xtensa-lx106-elf-gcc -v
- IDF_PATH 路径测试是否设置成功:
echo $IDF_PATH

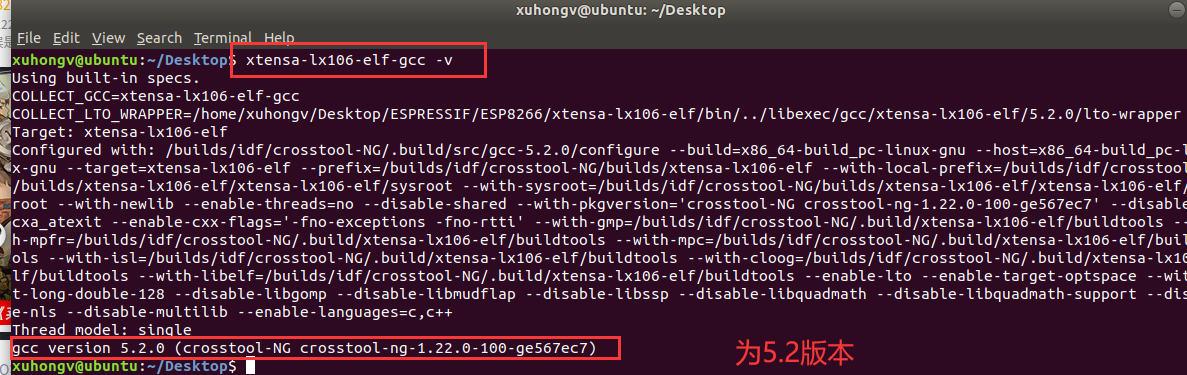

查看工具链是否正确?
IDF_PATH 路径测试是否设置成功?
三、编译代码;
终于到了编译代码啦!!过程体验真的比Windows顺畅的一匹!
进去任意一个例子,然后 make menuconfig 面板设置,当然默认也可以!
通过CPU多核make all -j8
快速编译成功之后,会有如下提示!可以看到有指定的串口下载等信息!
Generating esp8266.project.ld
LD build/hello-world.elf
esptool.py v2.4.0
To flash all build output, run 'make flash' or:
python /home/xuhongv/Desktop/ESPRESSIF/ESP8266/ESP8266_RTOS_SDK/components/esptool_py/esptool/esptool.py --chip esp8266 --port /dev/ttyUSB0 --baud 115200 --before default_reset --after hard_reset write_flash -z --flash_mode dio --flash_freq 40m --flash_size 2MB 0x0 /home/xuhongv/Desktop/ESPRESSIF/ESP8266/ESP8266_RTOS_SDK/examples/get-started/hello_world/build/bootloader/bootloader.bin 0x10000 /home/xuhongv/Desktop/ESPRESSIF/ESP8266/ESP8266_RTOS_SDK/examples/get-started/hello_world/build/hello-world.bin 0x8000 /home/xuhongv/Desktop/ESPRESSIF/ESP8266/ESP8266_RTOS_SDK/examples/get-started/hello_world/build/partitions_singleapp.bin
四、烧录和串口打印
在Linux环境烧录我们的ESP8266模块开发板,主要注意这个串口读取的权限问题!插进我们的开发板之后,会有提示,如果没有提示,查看 虚拟机 – 可移动设备 --点击对应的串口!
- 串口烧录:
make flash
- 串口信息监听:
make monitor
4.1 【常见问题】如何查看是否开发板已连接到虚拟机Linux了?
先通过查看是否依附,再看看是否在列表中? 2条指令即可!
dmesg | grep ttyS*
ls /dev/tty*
4.2 【常见问题】权限问题 /dev/ttyUSB0
使用某些 Linux 版本向 ESP32 烧写固件时,可能会出现 Failed to open port /dev/ttyUSB0 错误消息。此时,可以将当前用户增加至 :ref:Linux Dialout 组 <linux-dialout-group>
。
因为默认情况下,只有root用户和属于dialout组的用户会有读写权限,因此直接把自己的用户加入到dialout组就可以了。操作完命令后要重启一下,就永久生效了。
xuhongv@ubuntu:~$ sudo usermod -aG dialout xuhongv
4.3 【常见问题】如何烧录指定的串口;
比如烧录到 /dev/ttyUSB1,加上 ESPPORT 参数即可!
make flash ESPPORT=/dev/ttyUSB1
4.4 【常见问题】烧录不稳定;
我建议还是使用 CP2102 串口芯片的板子! 别用CH340!
4.5 【常见问题】提示没有那个文件或目录;
xuhongv@xuhongv-ubuntu:~/ESPRESSIF/ESP8266/ESP8266_RTOS_SDK/mycode/spi_oled$ make menuconfig
Makefile:8: /home/xuhongv/ESPRESSIF/ESP8266_RTOS_SDK/make/project.mk: 没有那个文件或目录
make: *** 没有规则可制作目标“/home/xuhongv/ESPRESSIF/ESP8266_RTOS_SDK/make/project.mk”。 停止。
检查下 IDF_PATH 路径!! 再重新设置!
4.5 【常见问题】make menuconfig 时候报错;
cc -c -DCURSES_LOC="<curses.h>" -DLOCALE -MMD -MP -I "." -I "/home/xuhongv/ESPRESSIF/ESP8266/ESP8266_RTOS_SDK/tools/kconfig" /home/xuhongv/ESPRESSIF/ESP8266/ESP8266_RTOS_SDK/tools/kconfig/mconf.c -o mconf.o
<command-line>:0:12: fatal error: curses.h: 没有那个文件或目录
compilation terminated.
Makefile:173: recipe for target 'mconf.o' failed
make[1]: *** [mconf.o] Error 1
make[1]: 离开目录“/home/xuhongv/ESPRESSIF/ESP8266/ESP8266_RTOS_SDK/tools/kconfig”
因为一些依赖没装好, 需要安装下即可:
sudo apt-get install git wget make libncurses-dev flex bison gperf python python-seria
另外,不要把我的博客作为学习标准,我的只是笔记,难有疏忽之处,如果有,请指出来,也欢迎留言哈!
