【IoT物联网全栈之路 ②】如何快速体验，微信公众号配网，天猫精灵和小爱同学双通讯；（附带Demo）

---

• 本系列博客学习由非官方人员 半颗心脏 潜心所力所写，仅仅做个人技术交流分享，不做任何商业用途。如有不对之处，请留言，本人及时更改。

1、 开门大篇，xClouds是什么？我什么要做？为什么要开源？
2、 如何快速体验，微信公众号配网，天猫精灵和小爱同学双通讯；
3、【设备端】安信可windows一体化环境IDE V1.5版本降临，体积更小，兼容新旧版本SDK编译；
4、【设备端】安信可windows一体化环境IDE V1.5 二次开发直连阿里云飞燕平台，天猫精灵语音控制；

文章目录

• 一、前言
• 二、快速体验
• • 2.0 编译烧录固件
  • • 上报指令
    • 控制指令
  • 2.1 微信公众号绑定设备
  • 2.2 天猫精灵配置（平台支持任何组织包括个人）
  • 2.3 小米IoT平台配置（平台仅支持企业，不支持个人开发者）
• 三、xClouds 地址
• 感谢：
• 地址：

一、前言

    看了这么丰富的应用场景之后，如何快速体验呢？

    目睹为快，效果演示视频正在筹划中；

二、快速体验

    跟着我的步骤，不要问为什么，这步这步是干嘛的？原理是什么？后续，我会慢慢给大家讲解下原理，请不要心急！

2.0 编译烧录固件

    我已为大家准备好了设备的 源码，但需自行烧录，后续会提供固件自行烧录；

    基于 esp-idf esp8266芯片 rtos3.0 sdk 开发，配合 xClouds-php 可实现微信配网绑定控制 + 天猫精灵语音控制 + 小爱同学控制；

    这是微信airkiss配网以及近场发现的功能和连接MQTT服务器的的demo示范！

    LED接线参考 XPWM.h 头文件定义，按键接线 GPIO0 下降沿有效；

    按键长按 ，进去配网模式，微信扫码下面微信公众号二维码点击添加设备；

上报指令

• 主题：/rgbLight/${设备mac地址}/devPub
• 设备上报格式：

{
	"header": {
		"type": "rgbLight",
		"fw": "12.5",
		"mac": "6001947a70a7"
	},
	"attr": [{
			"name": "powerstate",
			"value": "on"
		},
		{
			"name": "colorTemperature",
			"value": "4000"
		},
		{
			"name": "mode",
			"value": "nightLight"
		},
		{
			"name": "brightness",
			"value": "100"
		},
		{
			"name": "color",
			"value": "Yellow"
		}
	]
}

控制指令

• 控制开灯
• 主题：/aithinker/${设备mac地址}/devSub

paylaod：

// 开灯
{
	"header": {
		"name": "TurnOn",
		"namespace": "AliGenie.Iot.DeviceCenter.Control",
		"payLoadVersion ": 1
	},
	"payload": {
		"attribute": "powerstate",
		"deviceId": "9",
		"deviceType": "light",
		"value": "0"
	}
}

---

// 关灯
{
	"header": {
		"name": "TurnOff",
		"namespace": "AliGenie.Iot.DeviceCenter.Control",
		"payLoadVersion ": 1
	},
	"payload": {
		"attribute": "powerstate",
		"deviceId": "9",
		"deviceType": "light",
		"value": "0"
	}
}

---

// 设置颜色为拉蓝色
{
	"header": {
		"name": "SetColor",
		"namespace": "AliGenie.Iot.DeviceCenter.Control",
		"payLoadVersion ": 1
	},
	"payload": {
		"attribute": "color",
		"deviceId": "9",
		"deviceType": "light",
		"value": "Blue"
	}
}

2.1 微信公众号绑定设备

    想要体验语音控制怎么可以没有真实设备，以安信可 ESP8266 NodeMCU 开发板为例，下载烧录工具 ；自行某宝淘一个；

    第一步：我们先让设备进去微信airkiss配网模式，按键长按三秒以上，待设备会呼吸闪烁，说明进去配网模式；

    第二步：微信扫描以下二维码;

    如果添加失败或超时提示，排除以下原因：

1. 路由器Wi-Fi信道是否为5G频段？
2. 手机是否开启定位功能？微信是否被授权定位权限；
3. 尝试换个路由器，或者手机开启热点；

    添加成功之后，返回个人列表界面，打开设备列表界面，此刻会显示您刚刚添加的设备，这时候，您可打开它在里面控制它啦！这里特别说明：因个人的服务器资源有限，我只给普通用户仅能绑定三个设备的权限，还望谅解。

    如果上面完全没问题，恭喜，成功了第一步！下面，我们开始进行天猫精灵 控制设置；

2.2 天猫精灵配置（平台支持任何组织包括个人）

与各大服务器的对接是采用 云云对接方式，而未上架是不可以对所有人所见的，所以，大家跟着我步骤，在天猫精灵云后台设置下我目前的环境参数；

准备材料：

• 应用商店下载天猫精灵APP；

• 自行购买天猫精灵音箱，连接天猫精灵智能音箱并完成配网绑定；

• 1、进去天猫精灵云后台，淘宝账号登录：https://open.aligenie.com/console/skill/list

• 2、添加新技能，类型务必为 智能家居，名字随便起；

• 3、按照如下截图配置，每项认认真真填好完毕！

账户授权连接：https://aligenie.xuhongv.com/oauth/aligenie
Client ID：aithinker
Client Secret：xuhong2020
跳转 URL：https://open.bot.tmall.com/oauth/callback

Access Token URL：https://aligenie.xuhongv.com/oauth/token
开发者网关地址：https://aligenie.xuhongv.com/oauth/AliGenieGateWay

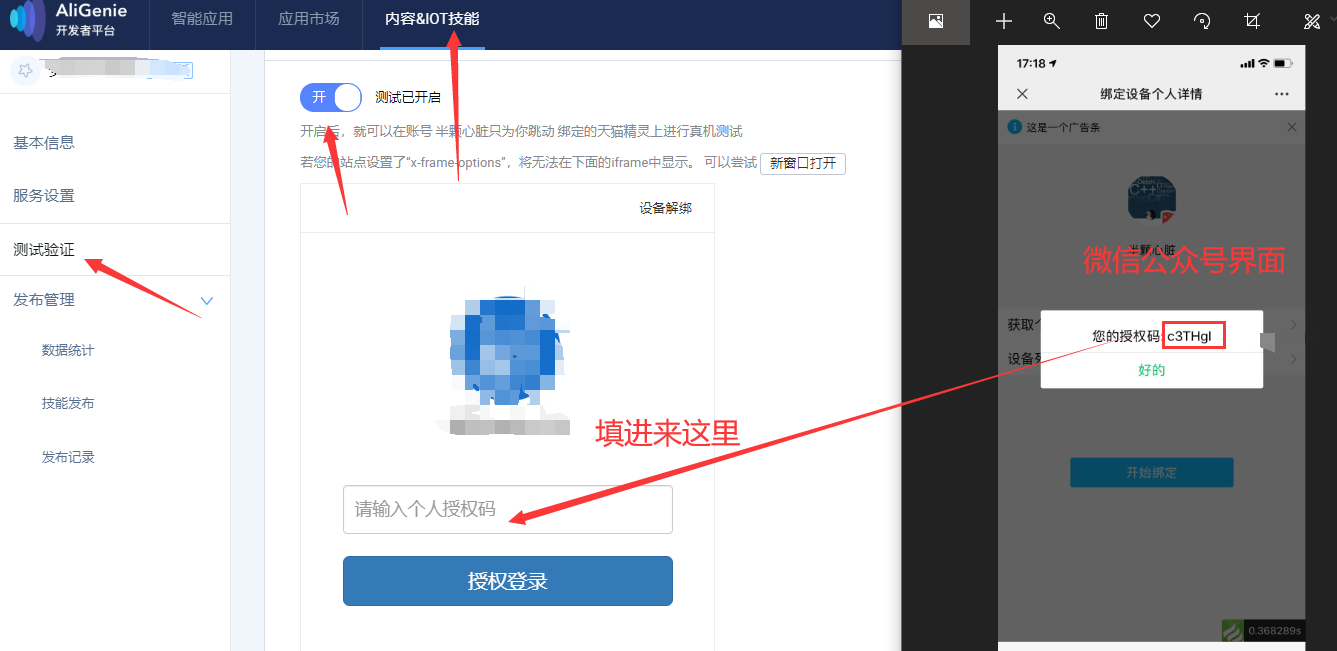

• 4、开始测试同步验证，确保您已经添加了设备，然后再微信公众号个人中心点击 “获取授权码”，注意 大小写，输入授权界面，如下界面：

• 5、然后在天猫精灵APP上面找到此设备，修改此设备名，后续将可以通过此设备名字，来语音控制设备啦；

2.3 小米IoT平台配置（平台仅支持企业，不支持个人开发者）

平台仅支持企业，不支持个人开发者，如若您没有经过小米认证的企业账号，请跳过此小节；

第一步：在小米开放平台注册账号：点击进去。

第二步：点击 “已上市非连接小米IoT的产品接入小爱同学” 方式接入，以 云对云接入；新建产品如下图所示；PS：不够清晰的请右击图片在新的标签页打开放大查看；

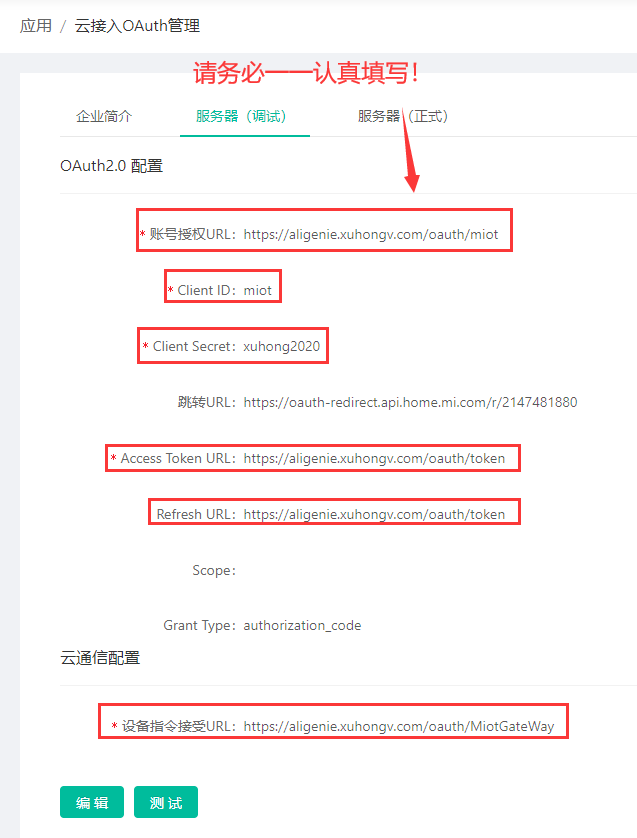

第三步：然后，我们在后台找到 云云对接的参数链接界面设置，如下：

1. 账号授权URL：https://aligenie.xuhongv.com/oauth/miot
2. Client ID：miot
3. Client Secret：xuhong2020
4. Access Token URL：https://aligenie.xuhongv.com/oauth/token
5. Refresh URL：https://aligenie.xuhongv.com/oauth/token
6. 设备指令接受URL：https://aligenie.xuhongv.com/oauth/MiotGateWay

第五步：最后设置如下图所示；PS：不够清晰的请右击图片在新的标签页打开放大查看；

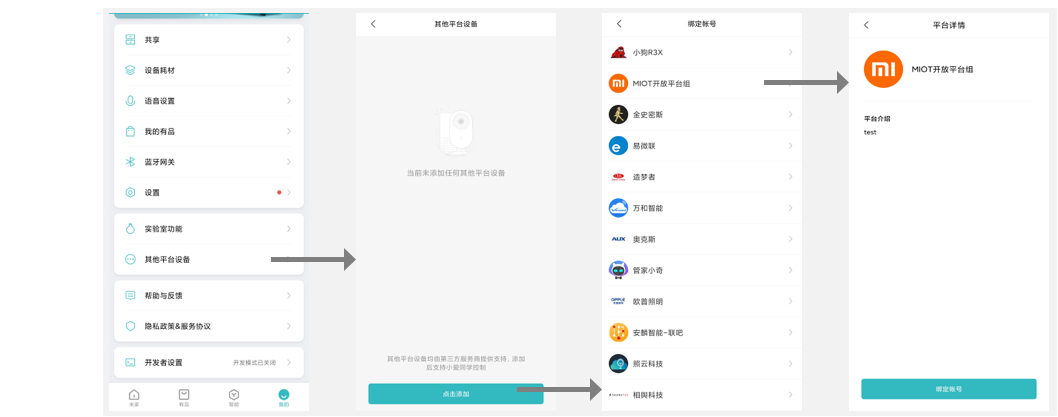

第六步：请确保把你的账号添加进去 后台的白名单，然后打开米家APP登录您账号，如下找到第三方设备添加；
PS：不够清晰的请右击图片在新的标签页打开放大查看；

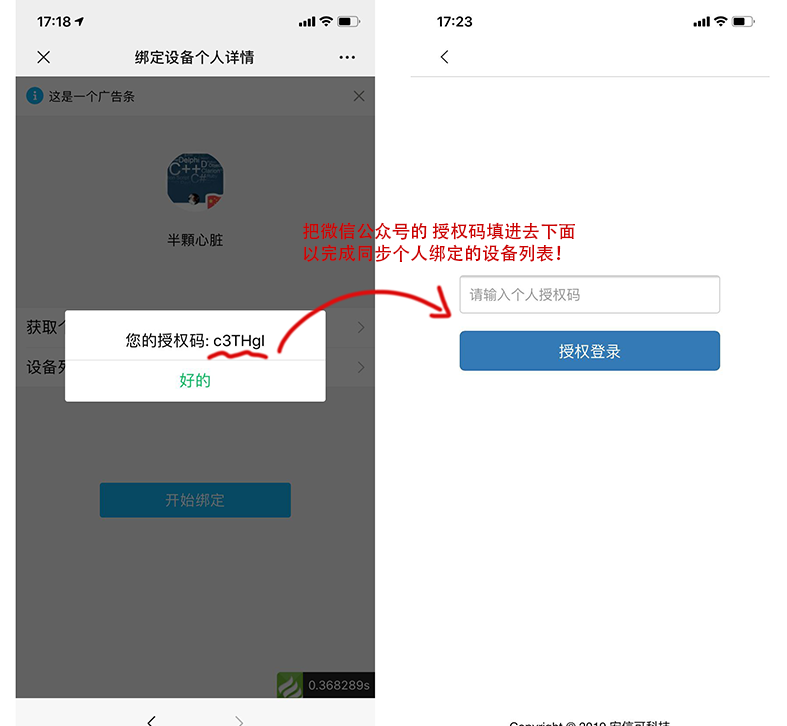

第七步：确保您已经添加了设备，然后再微信公众号个人中心点击 “获取授权码”，注意 大小写，输入授权界面，如下界面：

第八步：点击完成同步设备，就会出现你的设备列表啦！就可以小爱同学语音控制啦！注意不支持米家APP控制哈！

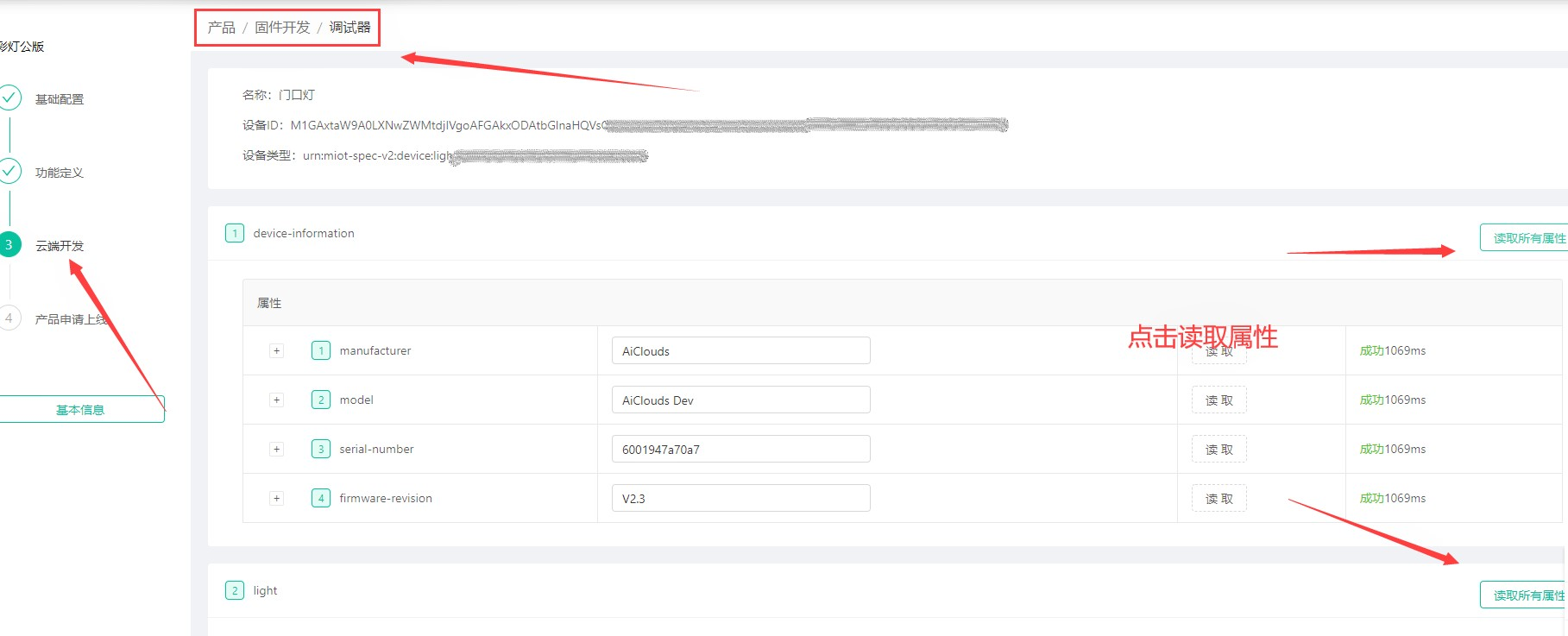

第九步：同时，还支持米家后台控制：

三、xClouds 地址

感谢：

• PHP微信对接：https://github.com/zoujingli/WeChatDeveloper
• PHP Oauth2.0：https://github.com/bshaffer/oauth2-server-php
• PHP 框架：http://www.thinkphp.cn
• 乐鑫物联网操作系统：https://github.com/espressif/esp-idf

地址：

• xClouds服务器端开源地址：https://github.com/xuhongv/xClouds-php
• xClouds设备端开源地址：https://github.com/xuhongv/xClouds-device
• 项目遵循协议： Apache License 2.0

1、额外说明，架构中提到的对公司或组织的观点，如有争议，请联系我；
2、架构中涉及到的技术点，我会一一公布出来以表感谢；

---

• 玩转esp8266带你飞、加群QQ群，不喜的朋友勿喷勿加：434878850
• 个人邮箱：xuhongv@yeah.net 24小时在线，有发必回复！
• esp8266源代码学习汇总（持续更新，欢迎star）：https://github.com/xuhongv/StudyInEsp8266
• esp32源代码学习汇总（持续更新，欢迎star）：https://github.com/xuhongv/StudyInEsp32
• 关注下面微信公众号二维码，干货多多，第一时间推送！
