如何实现A星寻路算法 Cocos2d-x 3.0 beta2
本文实践自 Johann Fradj 的文章《How To Implement A* Pathfinding with Cocos2D Tutorial》，文中使用Cocos2D，我在这里使用Cocos2D-x 3.0进行学习和移植。在这篇文章，将会学习到如何在Cocos2D中实现A星算法。在开始之前，先阅读文章《Introduction to A* Pathfinding》将会有所帮助。

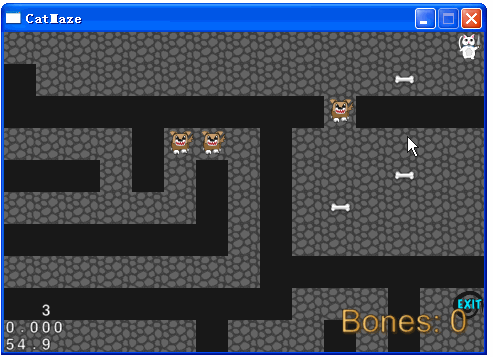

步骤如下： 1.下载本文章的准备工程，编译运行，如下图所示： 在这款游戏中，猫需要通过由狗守卫的地牢，除非拿骨头贿赂狗，不然狗会将猫吃掉。注意到猫只能水平或垂直的移动，每次只能移动一个方块。
2.开始修改成A星寻路算法。打开CatSprite.h文件，创建ShortestPathStep内部类，代表路径上的一步操作。代码如下：
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
|
class ShortestPathStep : public cocos2d::Object { public: ShortestPathStep(); ~ShortestPathStep();
static ShortestPathStep *createWithPosition(const cocos2d::Point &pos); bool initWithPosition(const cocos2d::Point &pos); int getFScore() const; bool isEqual(const ShortestPathStep *other) const; std::string getDescription() const; CC_SYNTHESIZE(cocos2d::Point, _position, Position); CC_SYNTHESIZE(int, _gScore, GScore); CC_SYNTHESIZE(int, _hScore, HScore); CC_SYNTHESIZE(ShortestPathStep*, _parent, Parent); }; |
正如所见，这是一个很简单的类，记录了以下内容：
-
方块的坐标
-
G值（记住，这是开始点到当前点的方块数量）
-
H值（记住，这是当前点到目标点的方块估算数量）
-
Parent是它的上一步操作
-
F值，这是方块的和值（它是G+H的值）
打开CatSprite.cpp文件，添加以下代码：
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56
|
CatSprite::ShortestPathStep::ShortestPathStep() : _position(Point::ZERO), _gScore(0), _hScore(0), _parent(nullptr) { }
CatSprite::ShortestPathStep::~ShortestPathStep() { } CatSprite::ShortestPathStep *CatSprite::ShortestPathStep::createWithPosition(const Point &pos) { ShortestPathStep *pRet = new ShortestPathStep(); if (pRet && pRet->initWithPosition(pos)) { pRet->autorelease(); return pRet; } else { CC_SAFE_DELETE(pRet); return nullptr; } } bool CatSprite::ShortestPathStep::initWithPosition(const Point &pos) { bool bRet = false; do { this->setPosition(pos); bRet = true; } while (0); return bRet; } int CatSprite::ShortestPathStep::getFScore() const { return this->getGScore() + this->getHScore(); } bool CatSprite::ShortestPathStep::isEqual(const CatSprite::ShortestPathStep *other) const { return this->getPosition() == other->getPosition(); } std::string CatSprite::ShortestPathStep::getDescription() const { return StringUtils::format("pos=[%.0f;%.0f] g=%d h=%d f=%d", this->getPosition().x, this->getPosition().y, this->getGScore(), this->getHScore(), this->getFScore()); } |
这里定义了getDescription方法，以方便调试。创建了isEquals方法，当且仅当两个ShortestPathSteps的方块坐标相同时，它们相等（例如它们代表着相同的方块）。
3.创建Open和Closed列表。打开CatSprite.h文件，添加如下代码：
|
1 2
|
cocos2d::Vector<ShortestPathStep*> _spOpenSteps; cocos2d::Vector<ShortestPathStep*> _spClosedSteps;
|
4.检查开始和结束点。重新实现moveToward方法，获取当前方块坐标和目标方块坐标，然后检查是否需要计算一条路径，最后测试目标方块坐标是否可行走的（在这里只有墙壁是不可行走的）。打开CatSprite.cpp文件，修改moveToward方法，为如下：
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
|
void CatSprite::moveToward(const Point &target) { Point fromTileCoord = _layer->tileCoordForPosition(this->getPosition()); Point toTileCoord = _layer->tileCoordForPosition(target);
if (fromTileCoord == toTileCoord) { CCLOG("You're already there! :P"); return; } if (!_layer->isValidTileCoord(toTileCoord) || _layer->isWallAtTileCoord(toTileCoord)) { SimpleAudioEngine::getInstance()->playEffect("hitWall.wav"); return; } CCLOG("From: %f, %f", fromTileCoord.x, fromTileCoord.y); CCLOG("To: %f, %f", toTileCoord.x, toTileCoord.y); } |
编译运行，在地图上进行点击，如果不是点击到墙壁的话，可以在控制台看到如下信息：
|
1 2
|
From: 24.000000, 0.000000 To: 22.000000, 3.000000
|
其中"From"就是猫的方块坐标，"To"就是所点击的方块坐标。
5.实现A星算法。根据算法，第一步是添加当前坐标到open列表。还需要三个辅助方法：
-
一个方法用来插入一个ShortestPathStep对象到适当的位置（有序的F值）
-
一个方法用来计算从一个方块到相邻方块的移动数值
-
一个方法是根据"曼哈顿距离"算法，计算方块的H值
打开CatSprite.cpp文件，添加如下方法：
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28
|
void CatSprite::insertInOpenSteps(CatSprite::ShortestPathStep *step) { int stepFScore = step->getFScore(); ssize_t count = _spOpenSteps.size(); ssize_t i = 0; for (; i < count; ++i) { if (stepFScore <= _spOpenSteps.at(i)->getFScore()) { break; } } _spOpenSteps.insert(i, step); }
int CatSprite::computeHScoreFromCoordToCoord(const Point &fromCoord, const Point &toCoord) { // 这里使用曼哈顿方法，计算从当前步骤到达目标步骤，在水平和垂直方向总的步数 // 忽略了可能在路上的各种障碍 return abs(toCoord.x - fromCoord.x) + abs(toCoord.y - fromCoord.y); } int CatSprite::costToMoveFromStepToAdjacentStep(const ShortestPathStep *fromStep, const ShortestPathStep *toStep) { // 因为不能斜着走，而且由于地形就是可行走和不可行走的成本都是一样的 // 如果能够对角移动，或者有沼泽、山丘等等，那么它必须是不同的 return 1; } |
接下来，需要一个方法去获取给定方块的所有相邻可行走方块。因为在这个游戏中，HelloWorld管理着地图，所以在那里添加方法。打开HelloWorldScene.cpp文件，添加如下方法：
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34
|
PointArray *HelloWorld::walkableAdjacentTilesCoordForTileCoord(const Point &tileCoord) const { PointArray *tmp = PointArray::create(4);
// 上 Point p(tileCoord.x, tileCoord.y - 1); if (this->isValidTileCoord(p) && !this->isWallAtTileCoord(p)) { tmp->addControlPoint(p); } // 左 p.setPoint(tileCoord.x - 1, tileCoord.y); if (this->isValidTileCoord(p) && !this->isWallAtTileCoord(p)) { tmp->addControlPoint(p); } // 下 p.setPoint(tileCoord.x, tileCoord.y + 1); if (this->isValidTileCoord(p) && !this->isWallAtTileCoord(p)) { tmp->addControlPoint(p); } // 右 p.setPoint(tileCoord.x + 1, tileCoord.y); if (this->isValidTileCoord(p) && !this->isWallAtTileCoord(p)) { tmp->addControlPoint(p); } return tmp; } |
可以继续CatSprite.cpp中的moveToward方法了，在moveToward方法的后面，添加如下代码：
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104
|
bool pathFound = false; _spOpenSteps.clear(); _spClosedSteps.clear();
// 首先，添加猫的方块坐标到open列表 this->insertInOpenSteps(ShortestPathStep::createWithPosition(fromTileCoord)); do { // 得到最小的F值步骤 // 因为是有序列表，第一个步骤总是最小的F值 ShortestPathStep *currentStep = _spOpenSteps.at(0); // 添加当前步骤到closed列表 _spClosedSteps.pushBack(currentStep); // 将它从open列表里面移除 // 需要注意的是，如果想要先从open列表里面移除，应小心对象的内存 _spOpenSteps.erase(0); // 如果当前步骤是目标方块坐标，那么就完成了 if (currentStep->getPosition() == toTileCoord) { pathFound = true; ShortestPathStep *tmpStep = currentStep; CCLOG("PATH FOUND :"); do { CCLOG("%s", tmpStep->getDescription().c_str()); tmpStep = tmpStep->getParent(); // 倒退 } while (tmpStep); // 直到没有上一步 _spOpenSteps.clear(); _spClosedSteps.clear(); break; } // 得到当前步骤的相邻方块坐标 PointArray *adjSteps = _layer->walkableAdjacentTilesCoordForTileCoord(currentStep->getPosition()); for (ssize_t i = 0; i < adjSteps->count(); ++i) { ShortestPathStep *step = ShortestPathStep::createWithPosition(adjSteps->getControlPointAtIndex(i)); // 检查步骤是不是已经在closed列表 if (this->getStepIndex(_spClosedSteps, step) != -1) { continue; } // 计算从当前步骤到此步骤的成本 int moveCost = this->costToMoveFromStepToAdjacentStep(currentStep, step); // 检查此步骤是否已经在open列表 ssize_t index = this->getStepIndex(_spOpenSteps, step); // 不在open列表，添加它 if (index == -1) { // 设置当前步骤作为上一步操作 step->setParent(currentStep); // G值等同于上一步的G值 + 从上一步到这里的成本 step->setGScore(currentStep->getGScore() + moveCost); // H值即是从此步骤到目标方块坐标的移动量估算值 step->setHScore(this->computeHScoreFromCoordToCoord(step->getPosition(), toTileCoord)); // 按序添加到open列表 this->insertInOpenSteps(step); } else { // 获取旧的步骤，其值已经计算过 step = _spOpenSteps.at(index); // 检查G值是否低于当前步骤到此步骤的值 if ((currentStep->getGScore() + moveCost) < step->getGScore()) { // G值等同于上一步的G值 + 从上一步到这里的成本 step->setGScore(currentStep->getGScore() + moveCost); // 因为G值改变了，F值也会跟着改变 // 所以为了保持open列表有序，需要将此步骤移除，再重新按序插入 // 在移除之前，需要先保持引用 step->retain(); // 现在可以放心移除，不用担心被释放 _spOpenSteps.erase(index); // 重新按序插入 this->insertInOpenSteps(step); // 现在可以释放它了，因为open列表应该持有它 step->release(); } } } } while (_spOpenSteps.size() > 0); if (!pathFound) { SimpleAudioEngine::getInstance()->playEffect("hitWall.wav"); } |
添加以下方法：
|
1 2 3 4 5 6 7 8 9 10 11
|
ssize_t CatSprite::getStepIndex(const cocos2d::Vector<CatSprite::ShortestPathStep *> &steps, const CatSprite::ShortestPathStep *step) { for (ssize_t i = 0; i < steps.size(); ++i) { if (steps.at(i)->isEqual(step)) { return i; } } return -1; }
|
编译运行，在地图上进行点击，如下图所示：
|
1 2 3 4 5 6 7 8 9 10 11 12 13
|
From: 24.000000, 0.000000 To: 22.000000, 3.000000 PATH FOUND : pos=[22;3] g=9 h=0 f=9 pos=[21;3] g=8 h=1 f=9 pos=[20;3] g=7 h=2 f=9 pos=[20;2] g=6 h=3 f=9 pos=[20;1] g=5 h=4 f=9 pos=[21;1] g=4 h=3 f=7 pos=[22;1] g=3 h=2 f=5 pos=[23;1] g=2 h=3 f=5 pos=[24;1] g=1 h=4 f=5 pos=[24;0] g=0 h=0 f=0
|
注意该路径是从后面建立的，所以必须从下往上看猫选择了哪条路径。
6.跟随路径前进。现在已经找到了路径，只需让猫跟随前进即可。需要创建一个数组去存储路径，打开CatSprite.h文件，添加如下代码：
|
1
|
cocos2d::Vector<ShortestPathStep*> _shortestPath;
|
打开CatSprite.cpp文件，更改moveToward方法，注释掉语句bool pathFound = false;，如下：
|
1
|
//bool pathFound = false;
|
替换语句pathFound = true;为如下：
|
1 2
|
//pathFound = true; this->constructPathAndStartAnimationFromStep(currentStep);
|
并且注释掉下方的调试语句：
|
1 2 3 4 5 6 7
|
//ShortestPathStep *tmpStep = currentStep; //CCLOG("PATH FOUND :"); //do //{ // CCLOG("%s", tmpStep->getDescription().c_str()); // tmpStep = tmpStep->getParent(); // 倒退 //} while (tmpStep); // 直到没有上一步
|
替换语句if (!pathFound)为如下：
|
1 2
|
//if (!pathFound) if (_shortestPath.empty())
|
现在创建一个方法，用来存储整个路径，并且负责动画的播放。添加方法如下：
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
|
void CatSprite::constructPathAndStartAnimationFromStep(CatSprite::ShortestPathStep *step) { _shortestPath.clear();
do { // 起始位置不要进行添加 if (step->getParent()) { // 总是插入到索引0的位置，以便反转路径 _shortestPath.insert(0, step); } step = step->getParent(); // 倒退 } while (step); // 直到没有上一步 for (const ShortestPathStep *s : _shortestPath) { CCLOG("%s", s->getDescription().c_str()); } } |
编译运行，如果点击了和之前一样的位置，就可以在控制台看到如下信息：
|
1 2 3 4 5 6 7 8 9 10 11
|
From: 24.000000, 0.000000 To: 22.000000, 3.000000 pos=[24;1] g=1 h=4 f=5 pos=[23;1] g=2 h=3 f=5 pos=[22;1] g=3 h=2 f=5 pos=[21;1] g=4 h=3 f=7 pos=[20;1] g=5 h=4 f=9 pos=[20;2] g=6 h=3 f=9 pos=[20;3] g=7 h=2 f=9 pos=[21;3] g=8 h=1 f=9 pos=[22;3] g=9 h=0 f=9
|
这些信息跟之前的很类似，除了它是从开始到结束，而不是相反的，并且步骤都被很好的存储在数组中以供使用。最后要做的是遍历shortestPath数组，让猫沿着路径动画前进。为了实现这一点，创建一个方法，从数组中获取步骤，让猫移动到那个位置，然后添加一个回调函数去重复调用这个方法直到路径完成。添加方法如下：
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21
|
void CatSprite::popStepAndAnimate() { // 检查是否仍有路径步骤需要前进 if (_shortestPath.size() == 0) { return; }
// 得到下一步移动的步骤 ShortestPathStep *s = _shortestPath.at(0); // 准备动作和回调 MoveTo *moveAction = MoveTo::create(0.4f, _layer->positionForTileCoord(s->getPosition())); CallFunc *moveCallback = CallFunc::create(CC_CALLBACK_0(CatSprite::popStepAndAnimate, this)); // 移除步骤 _shortestPath.erase(0); // 运行动作 this->runAction(Sequence::create(moveAction, moveCallback, nullptr)); } |
在constructPathAndStartAnimationFromStep方法里的最下面添加如下代码：
|
1
|
this->popStepAndAnimate();
|

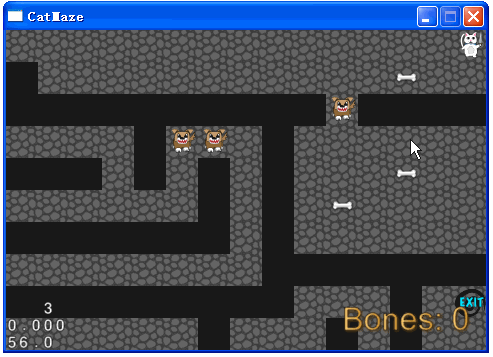

编译运行，可以看到猫自动移动到所点击的位置了。如下图所示：
-
猫看起来有点僵硬
-
猫没有带走骨头
-
猫可以穿过狗（没有带着骨头），而不被吃掉
-
当在猫走完路径之前，点击了一个新的路径的话，猫会有奇怪的行为
因此，为了解决猫的僵硬行为，还有游戏逻辑（胜利/失败，狗，骨头，等等......），必须加上之前实现的旧游戏逻辑。
7.重新添加游戏逻辑。为了修复这些问题，替换popStepAndAnimate方法为如下：
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82
|
void CatSprite::popStepAndAnimate() { Point currentPosition = _layer->tileCoordForPosition(this->getPosition());
if (_layer->isBoneAtTilecoord(currentPosition)) { SimpleAudioEngine::getInstance()->playEffect("pickup.wav"); _numBones++; _layer->showNumBones(_numBones); _layer->removeObjectAtTileCoord(currentPosition); } else if (_layer->isDogAtTilecoord(currentPosition)) { if (_numBones == 0) { _layer->loseGame(); return; } else { _numBones--; _layer->showNumBones(_numBones); _layer->removeObjectAtTileCoord(currentPosition); SimpleAudioEngine::getInstance()->playEffect("catAttack.wav"); } } else if (_layer->isExitAtTilecoord(currentPosition)) { _layer->winGame(); return; } else { SimpleAudioEngine::getInstance()->playEffect("step.wav"); } // 检查是否仍有路径步骤需要前进 if (_shortestPath.size() == 0) { return; } // 得到下一步移动的步骤 ShortestPathStep *s = _shortestPath.at(0); Point futurePosition = s->getPosition(); Point diff = futurePosition - currentPosition; if (abs(diff.x) > abs(diff.y)) { if (diff.x > 0) { this->runAnimation(_facingRightAnimation); } else { this->runAnimation(_facingLeftAnimation); } } else { if (diff.y > 0) { this->runAnimation(_facingForwardAnimation); } else { this->runAnimation(_facingBackAnimation); } } // 准备动作和回调 MoveTo *moveAction = MoveTo::create(0.4f, _layer->positionForTileCoord(s->getPosition())); CallFunc *moveCallback = CallFunc::create(CC_CALLBACK_0(CatSprite::popStepAndAnimate, this)); // 移除步骤 _shortestPath.erase(0); // 运行动作 Sequence *moveSequence = Sequence::create(moveAction, moveCallback, nullptr); moveSequence->setTag(1); this->runAction(moveSequence); } |
这里只是对原来的代码进行重构。接着在moveToward方法里面的最上面添加如下代码：
|
1
|
this->stopActionByTag(1);
|
编译运行，可以看到一切正常了，如下图所示：
-
walkableAdjacentTilesCoordForTileCoord：更改以便包括对角线方块
-
costToMoveFromStep:toAdjacentStep：更改以让对角线移动跟水平/垂直移动有不一样的成本

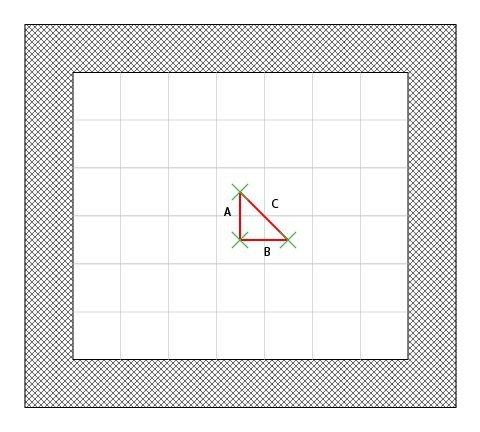

如何计算出在对角线方向上的成本值？使用简单的数学即可。猫从一个方块的中心移动到另一个方块的中心，并且因为方块是正方形，A、B和C形成了一个三角形，如下图所示：
C = √(A2 + B2) 并且A = B = 1 （从一个正方形移动到另一个正方形的成本 = G值） C = √(2) C ≈ 1.41
所以对角线的移动成本等于1.41，这低于向左移动再向上移动的成本值2（1+1）。正如所知的，使用整型计算远比浮点型更高效，所以不是使用浮点型来标示对角线移动的成本值，而是简单地对成本值乘以10，然后四舍五入，所以水平/垂直移动的成本值为10，而对角线移动的成本值为14。更改costToMoveFromStepToAdjacentStep方法为如下：
|
1 2 3 4 5
|
int CatSprite::costToMoveFromStepToAdjacentStep(const ShortestPathStep *fromStep, const ShortestPathStep *toStep) { return ((fromStep->getPosition().x != toStep->getPosition().x) && (fromStep->getPosition().y != toStep->getPosition().y)) ? 14 : 10; }
|
更改walkableAdjacentTilesCoordForTileCoord方法为如下：
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71
|
PointArray *HelloWorld::walkableAdjacentTilesCoordForTileCoord(const Point &tileCoord) const { PointArray *tmp = PointArray::create(8);
bool t = false; bool l = false; bool b = false; bool r = false; // 上 Point p(tileCoord.x, tileCoord.y - 1); if (this->isValidTileCoord(p) && !this->isWallAtTileCoord(p)) { tmp->addControlPoint(p); t = true; } // 左 p.setPoint(tileCoord.x - 1, tileCoord.y); if (this->isValidTileCoord(p) && !this->isWallAtTileCoord(p)) { tmp->addControlPoint(p); l = true; } // 下 p.setPoint(tileCoord.x, tileCoord.y + 1); if (this->isValidTileCoord(p) && !this->isWallAtTileCoord(p)) { tmp->addControlPoint(p); b = true; } // 右 p.setPoint(tileCoord.x + 1, tileCoord.y); if (this->isValidTileCoord(p) && !this->isWallAtTileCoord(p)) { tmp->addControlPoint(p); r = true; } // 左上 p.setPoint(tileCoord.x - 1, tileCoord.y - 1); if (t && l && this->isValidTileCoord(p) && !this->isWallAtTileCoord(p)) { tmp->addControlPoint(p); } // 左下 p.setPoint(tileCoord.x - 1, tileCoord.y + 1); if (b && l && this->isValidTileCoord(p) && !this->isWallAtTileCoord(p)) { tmp->addControlPoint(p); } // 右上 p.setPoint(tileCoord.x + 1, tileCoord.y - 1); if (t && r && this->isValidTileCoord(p) && !this->isWallAtTileCoord(p)) { tmp->addControlPoint(p); } // 右下 p.setPoint(tileCoord.x + 1, tileCoord.y + 1); if (b && r && this->isValidTileCoord(p) && !this->isWallAtTileCoord(p)) { tmp->addControlPoint(p); } return tmp; } |

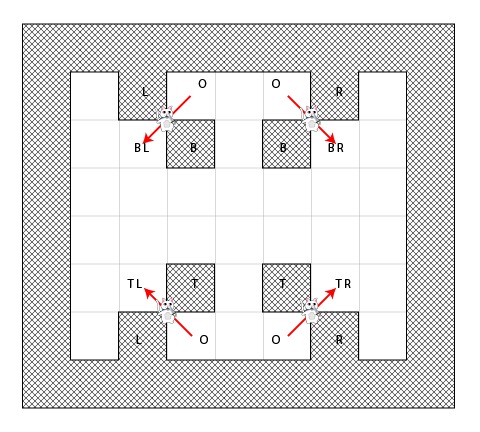

重要提示：添加对角线方块的代码和添加水平/垂直方块的代码有些不同。事实上，例如，只有当顶部和左侧的方块被添加时，左上对角线才能够被添加。这是为了防止猫穿过墙壁的角落。以下是所有的详细情况处理：
-
O = Origin
-
T = Top
-
B = Bottom
-
L = Left
-
R = Right
-
TL = Top – Left
-
…
