ICMP Tunnel监测

作为一个攻击者，在攻击过程中面临着两个挑战。

1. 突破网络中障碍。

2. 在秘密模式下执行不同的操作，不那么容易被检测到。

Tunnel就是能够很好的解决这两个挑战。

Tunnel 通常是将在一个协议中封装另一个网络协议的有效载荷，具体可参考：

https://en.m.wikipedia.org/wiki/Tunneling_protocola

常见的Tunnel 有：ICMP Tunnel，SSH Tunnel，DNS Tunnel，HTTP Tunnel

本文主要讲解ICMP tunnel相关内容。

1. ICMP协议

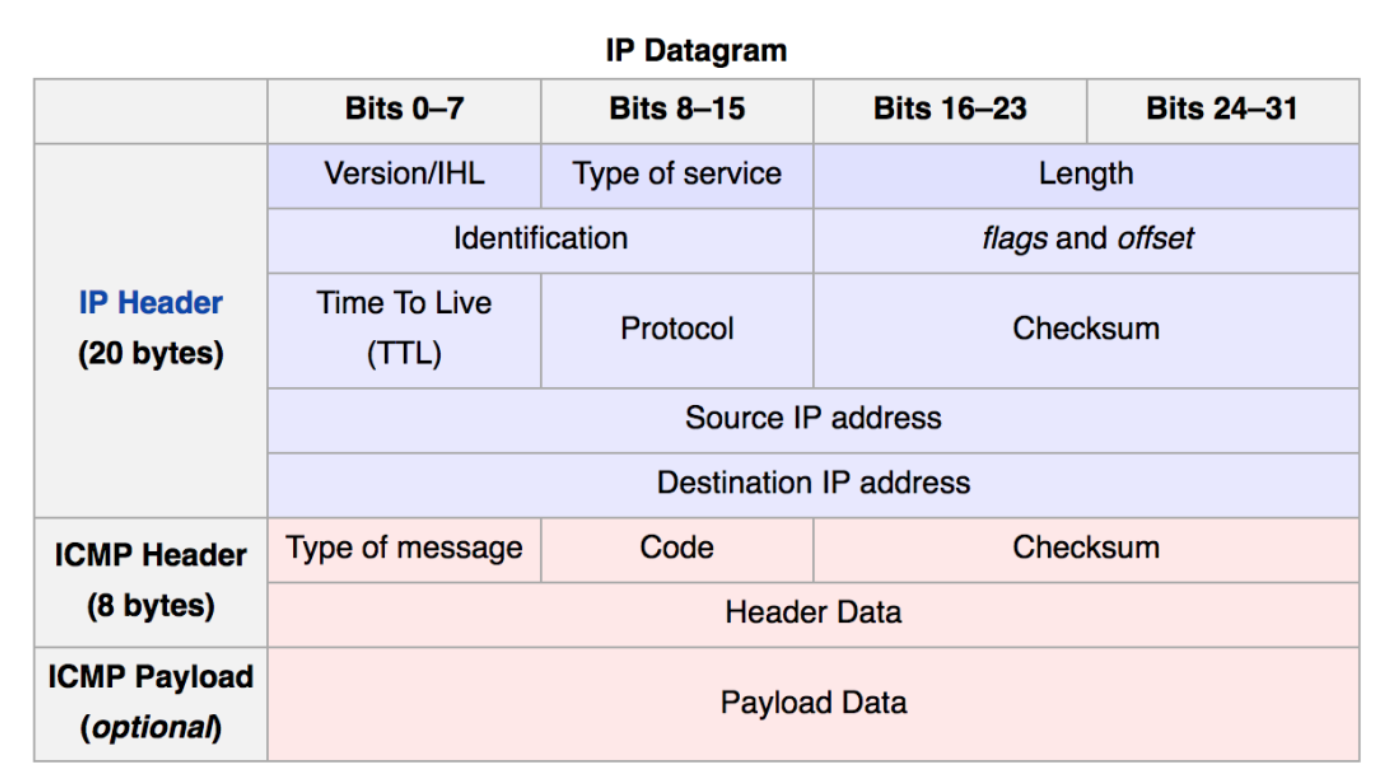

ICMP（Internet控制消息协议）是Internet协议套件中的支持协议。网络设备使用它来发送错误消息和操作信息。最知名且可能是最常用的ICMP消息是Ping消息。ICMP报文格式如图1

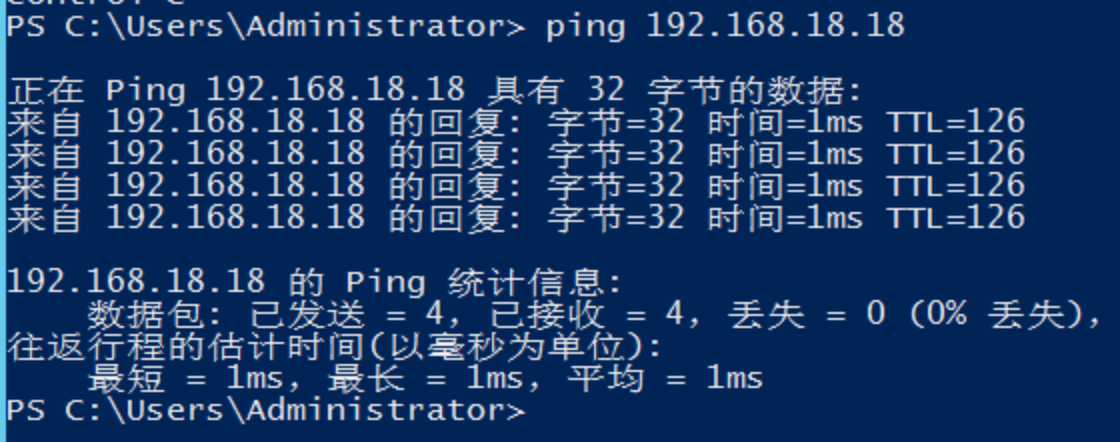

常用的ICMP ping命令，Ping从网络中的一个节点发送到另一个节点。它由第2层和第3层报头（OSI模块定义的MAC和IP报头）和特殊ICMP数据包构建而成。

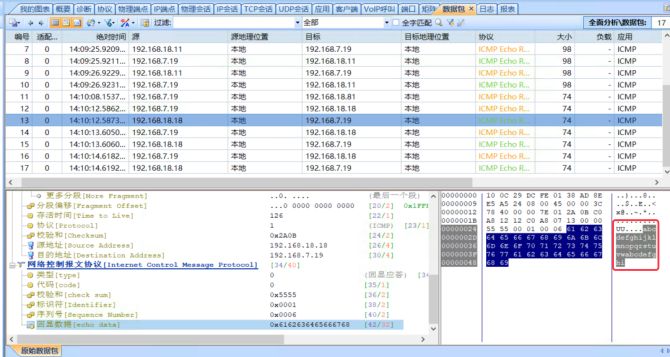

通常ICMP 默认的有效载荷数据为ASCII字符“abcdefghijklmnopqrstuvwabcdefghi”，也有其他的载荷字符串。

2. ICMP Tunnel示例

常用的ICMP Tunnel工具有：

icmpsh: https://github.com/inquisb/icmpsh

icmptunnel: https://github.com/jamesbarlow/icmptunnel

icmpshell:http://sourceforge.net/projects/icmpshell/

示例：利用icmptunnel建立icmp Tunnel

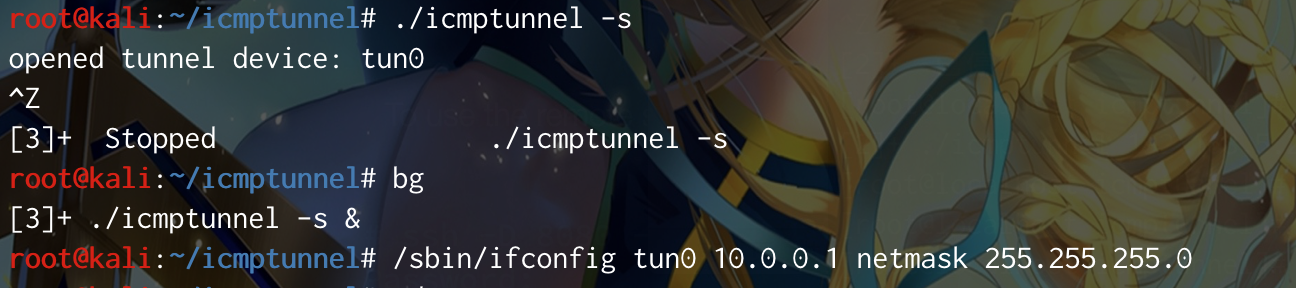

服务端：

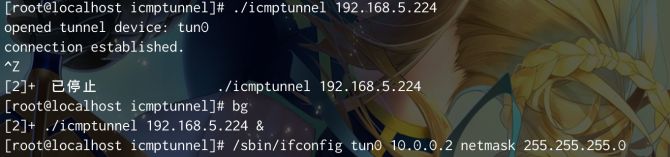

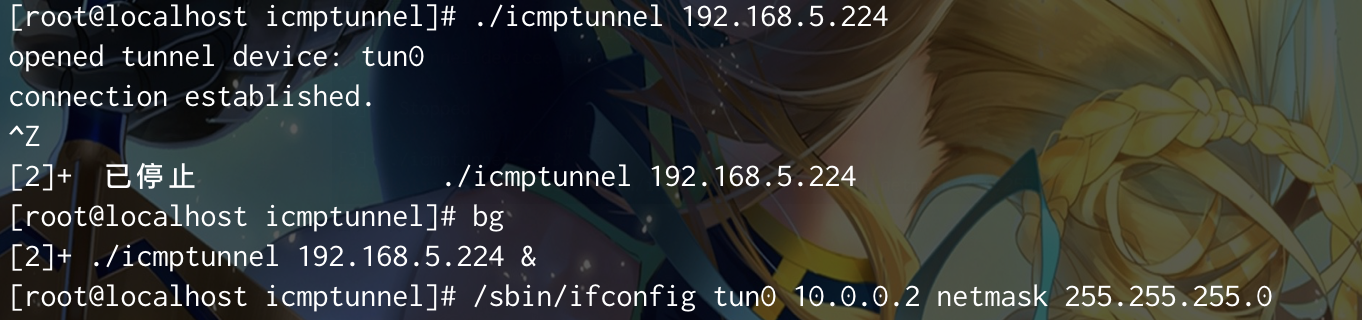

客户端：

即可建立2端之间的ICMP 隧道。可以用来连接SSH，可以用来用来建立socks连接等等。

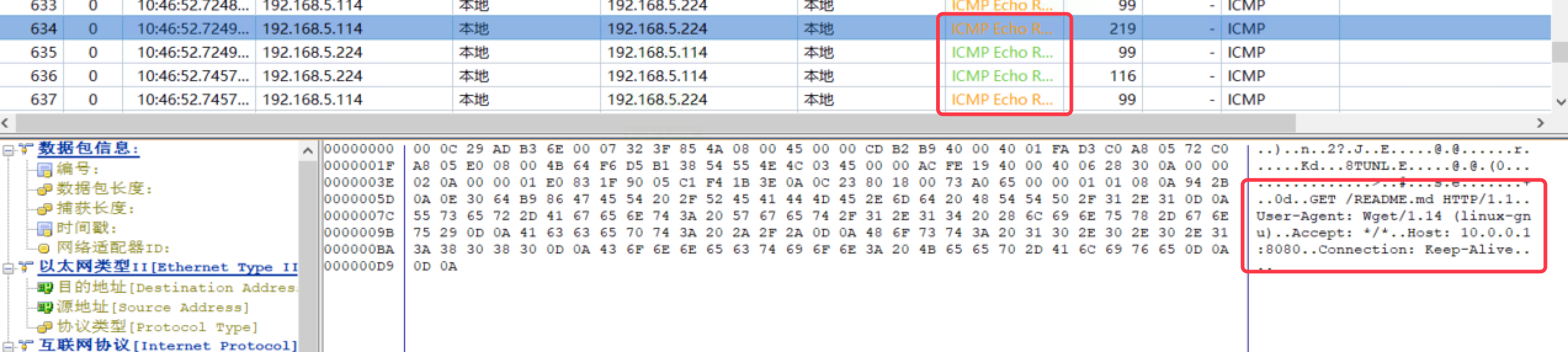

如HTTP协议，

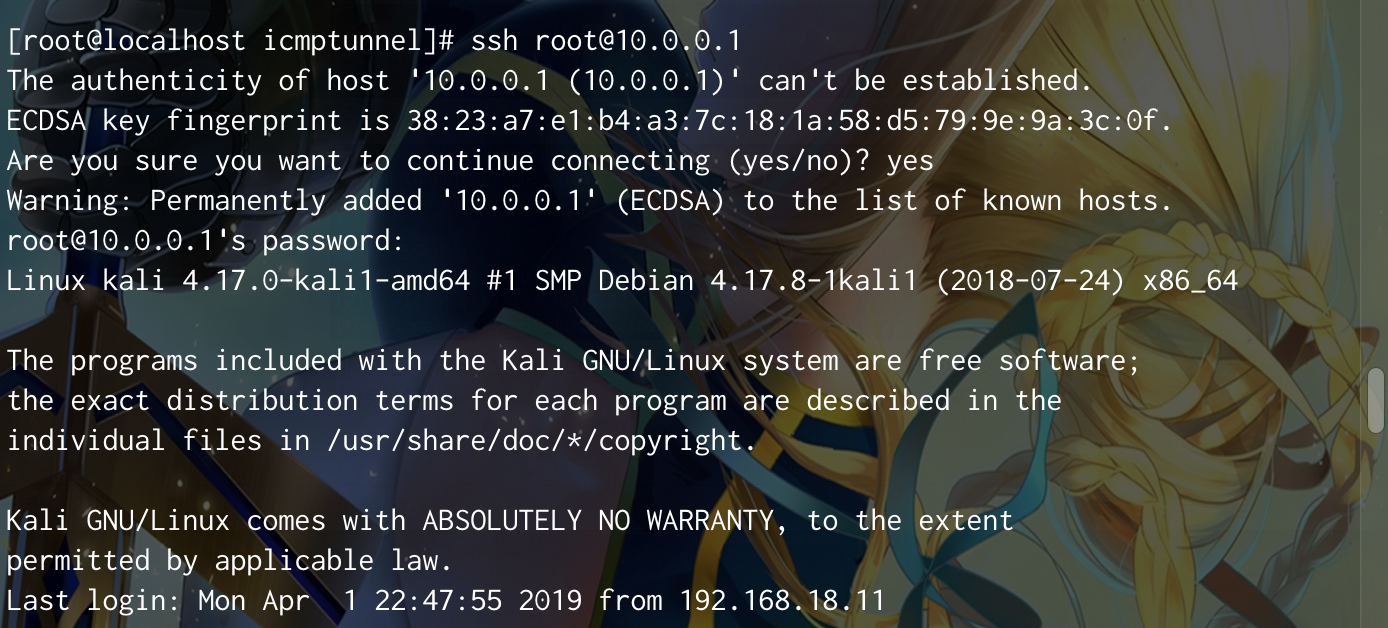

建立SSH连接：

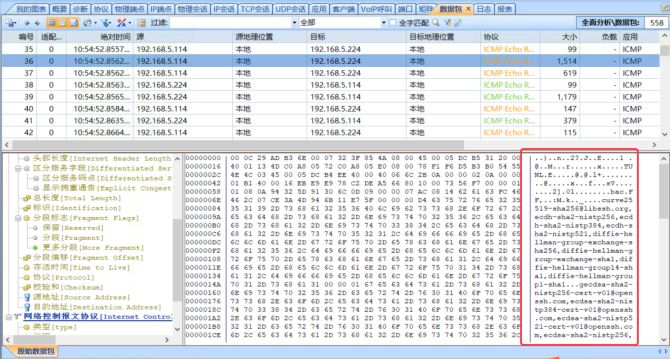

在ICMP协议中夹带了SSH会话的内容：

​

利用ICMP Tunnel建立的SSH连接，在两个会话中是看不到ssh协议的，也没有相关的TCP会话。这样能够做到比较隐蔽。

3. ICMP Tunnel检测

4. 数据包大小

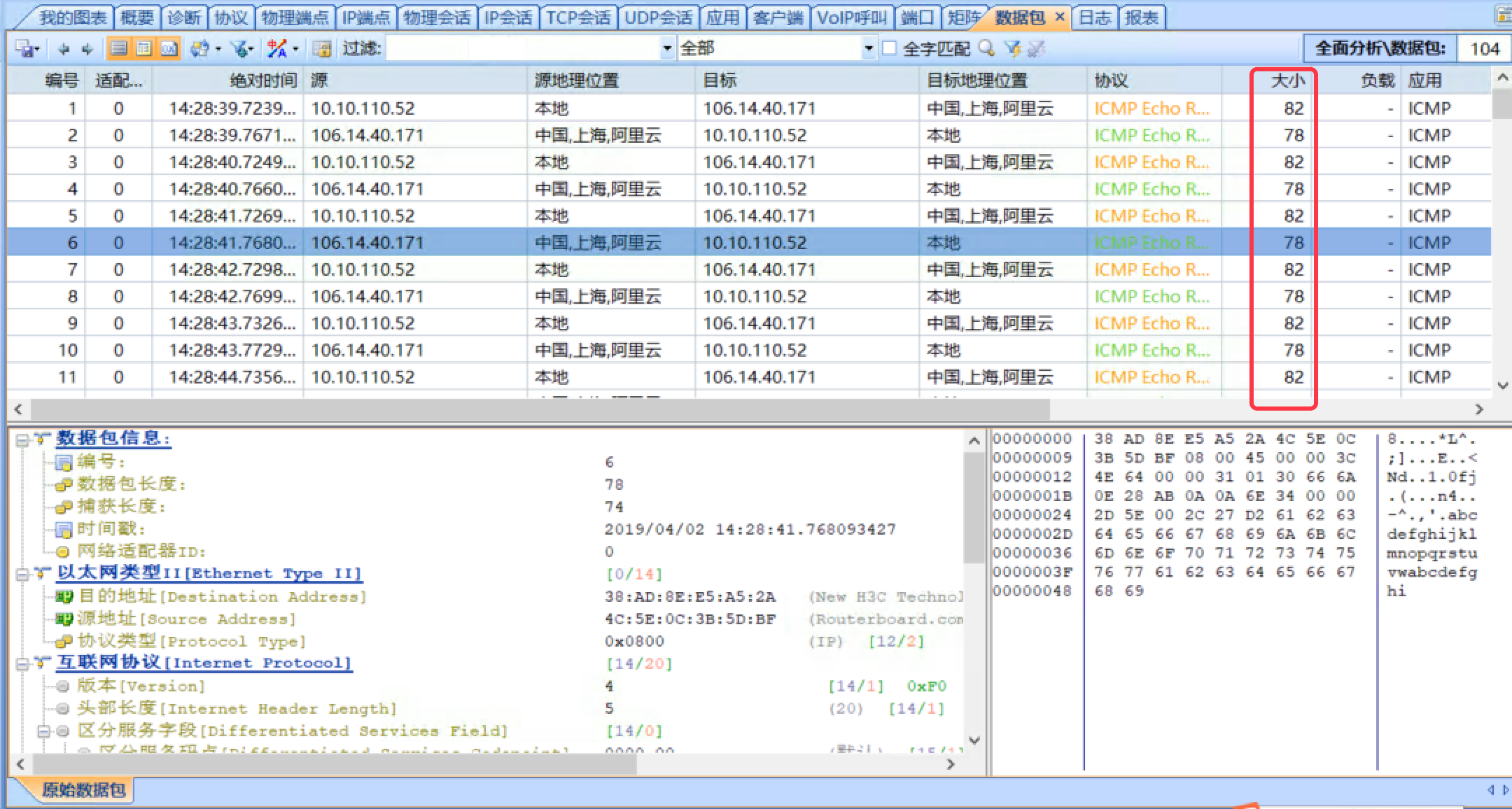

常规的ICMP 包大小差不多一致，在为ASCII字符串“abc…”的情况下为74左右，在为ASCII字符串为“123456…”的情况下为98左右。而在使用ICMP Tunnel的情况下，如利用ICMP tunnel进行SSH连接，在初始连接的状态下数据包大小能到达1500+以上。所以可以通过数据包大小来进行判断。

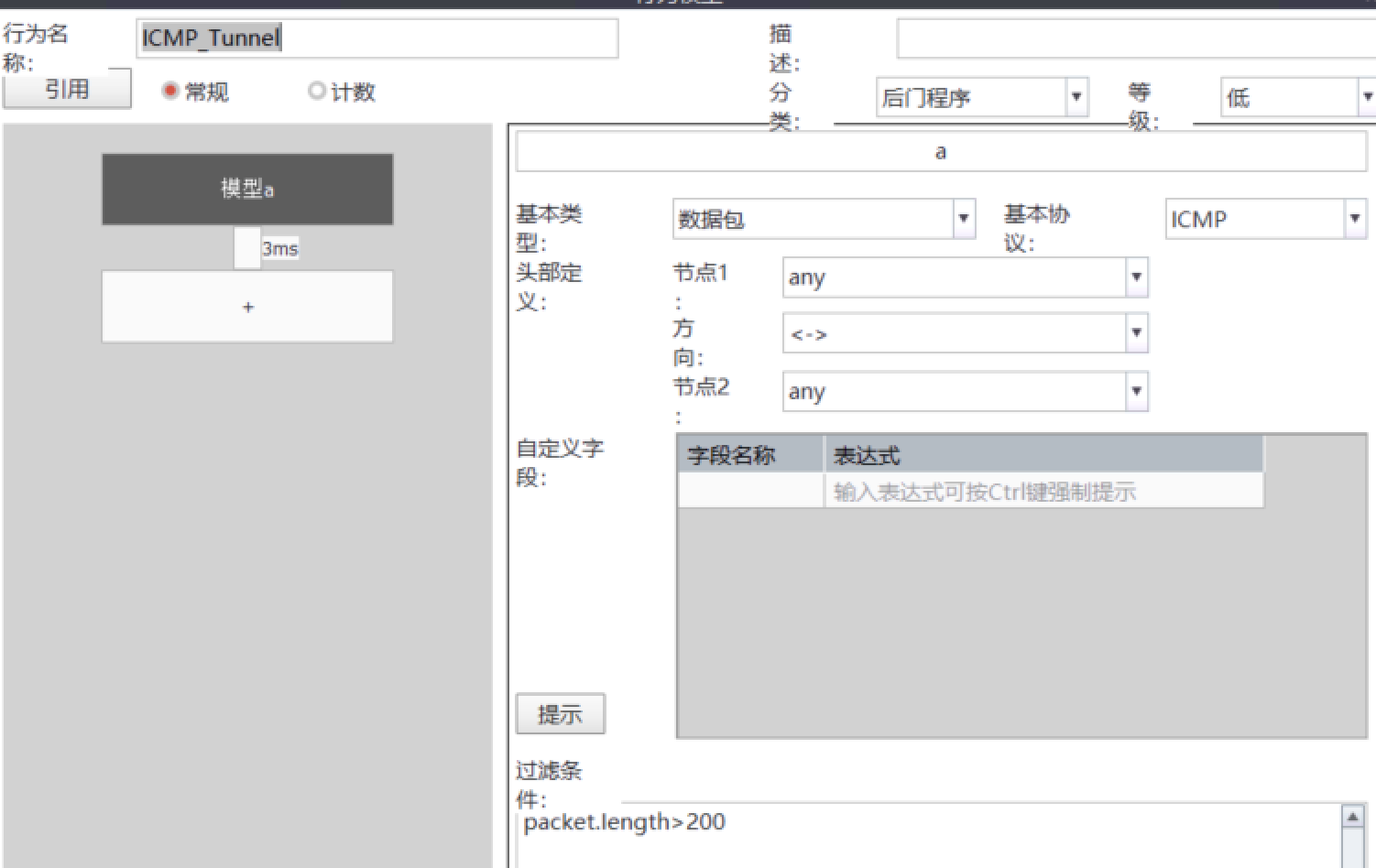

在TSA端，可以建立简单的规则如图2:

该规则很简单的利用数据包长度，协议为ICMP，比较粗略，会存在漏报，但一旦报警就是准确的。

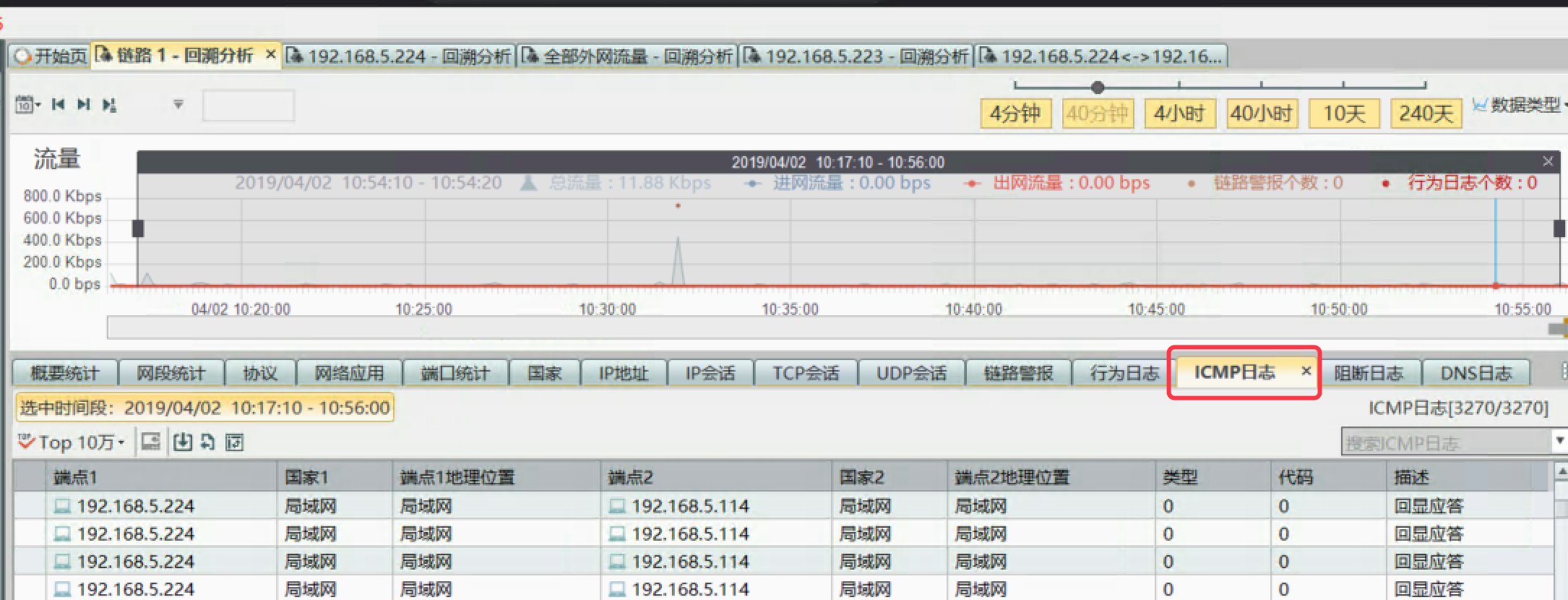

在没有规则的情况下，则可以利用TSA端的ICMP日志列表，查看ICMP日志。如图3：

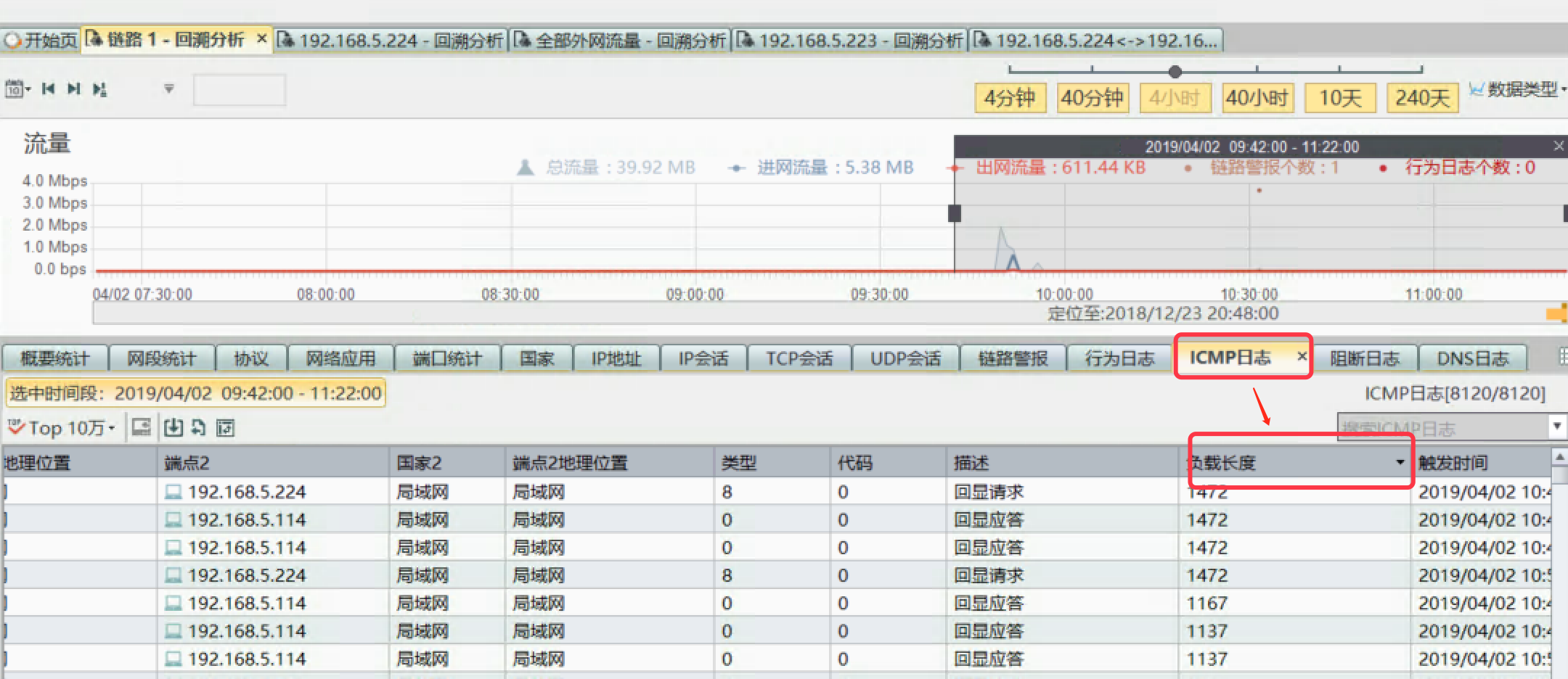

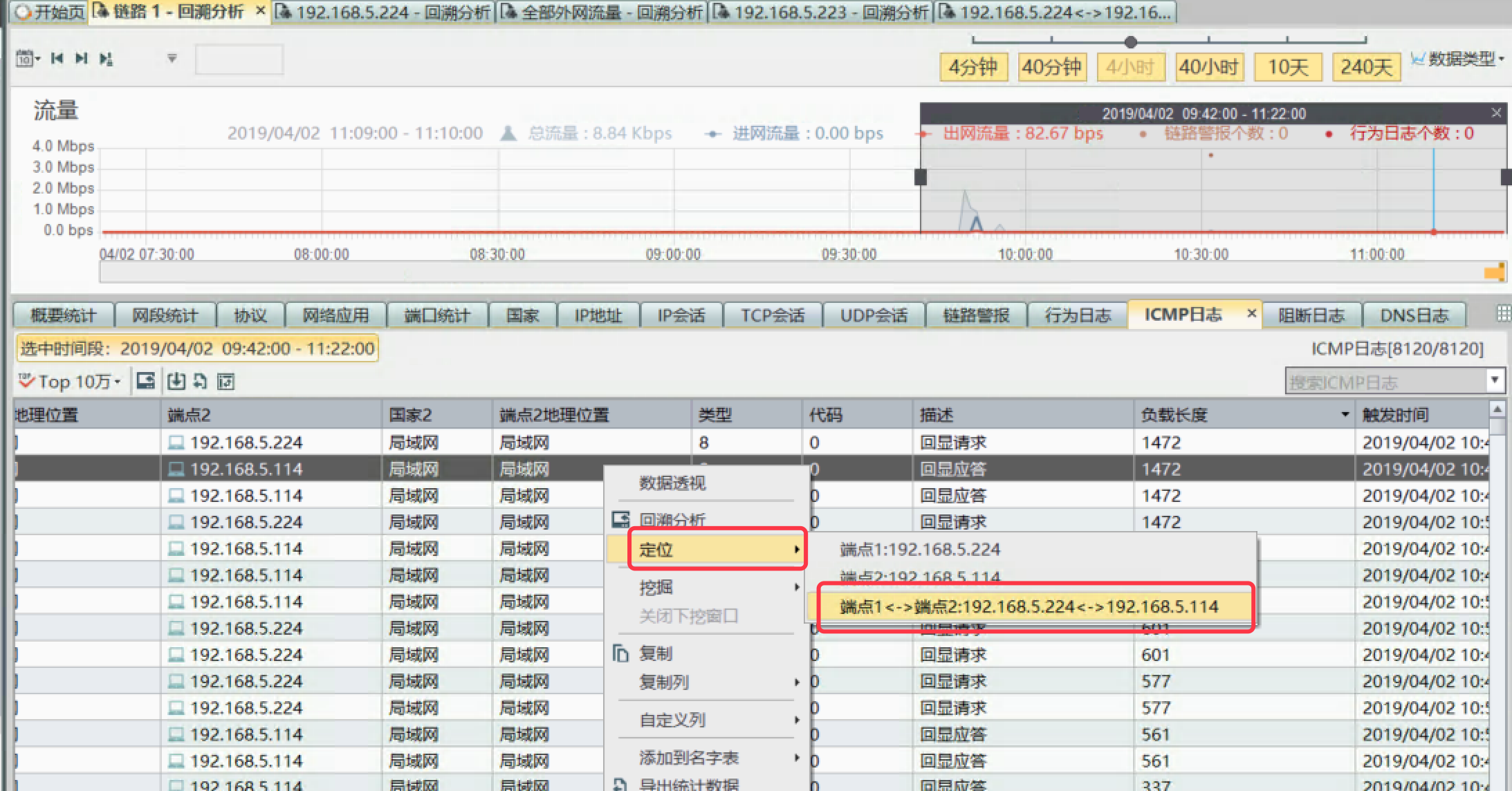

然后利用ICMP日志中的负载长度从大到小进行排序，如图4：

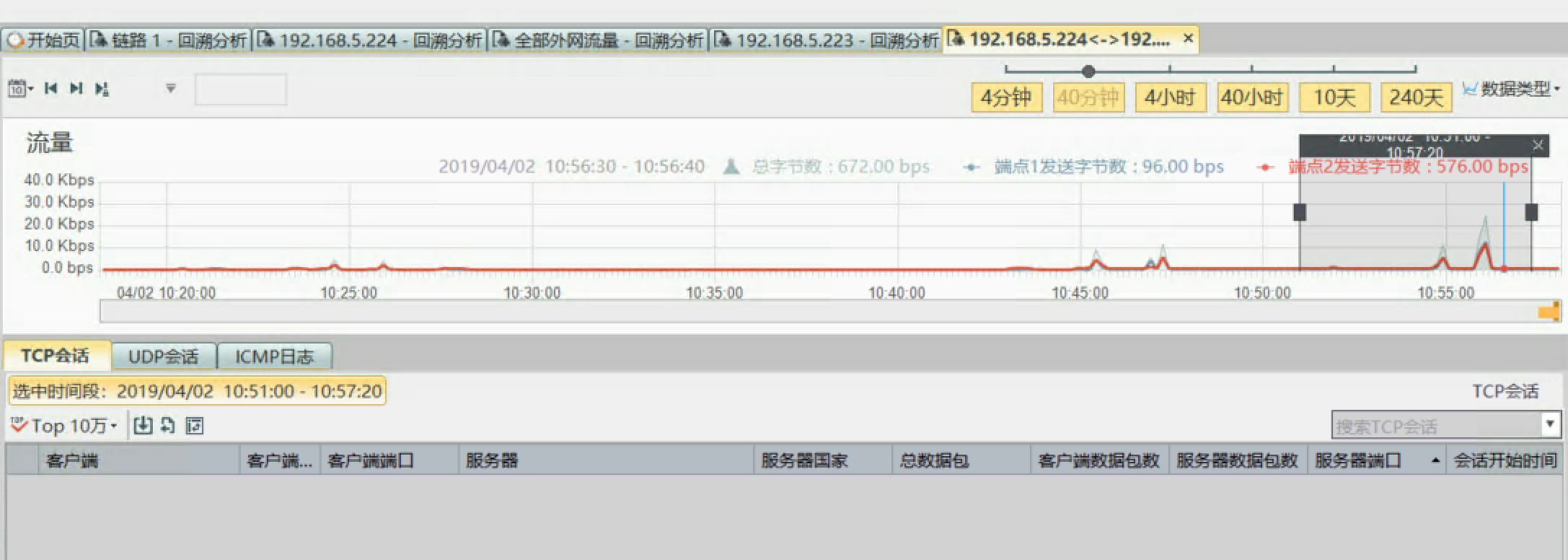

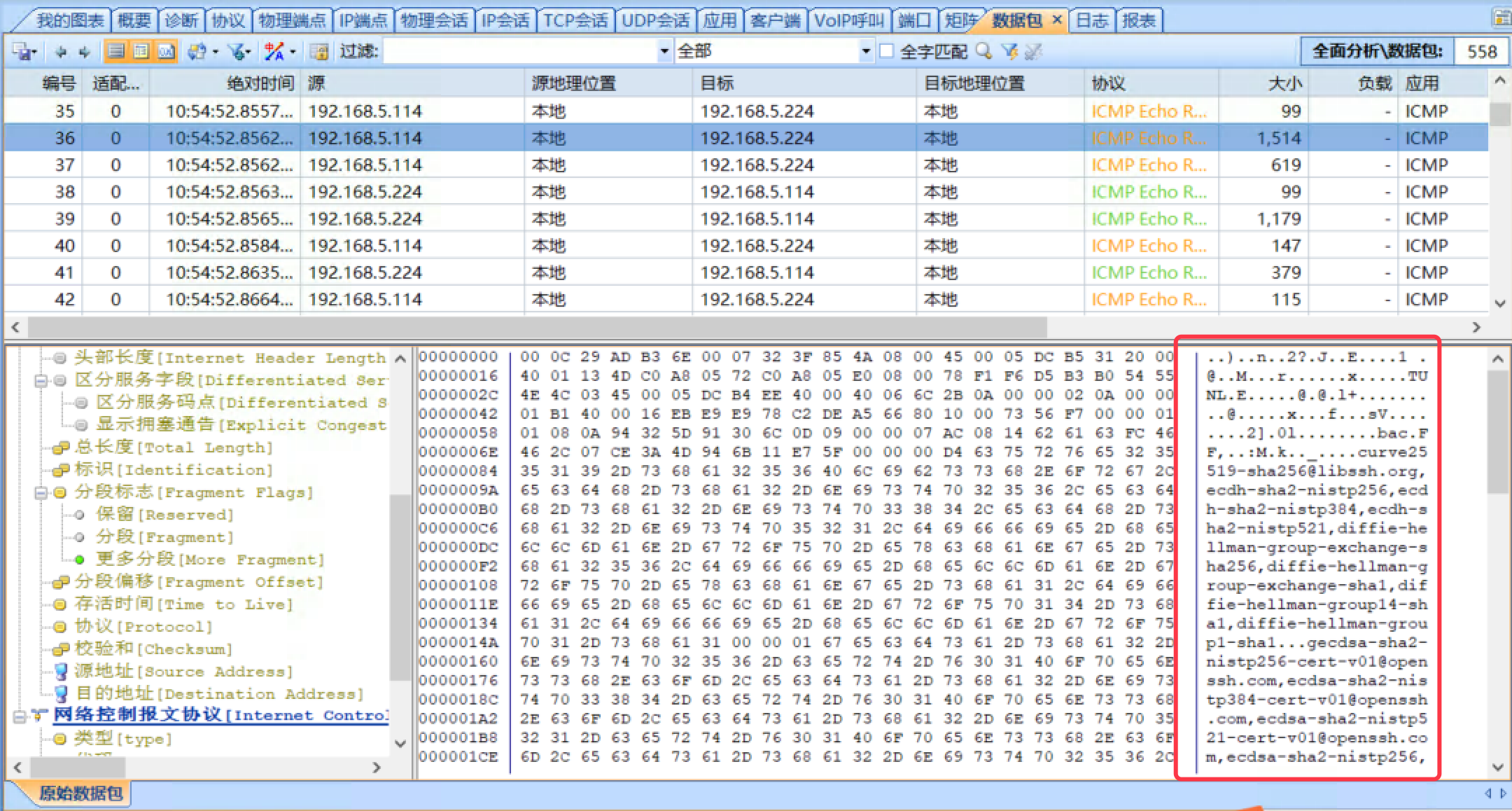

然后定位负载长度排名前面的会话，如图5：

​ 定位之后，选择ICMP会话，进行下载，然后研判确认。

2. ICMP 包类型

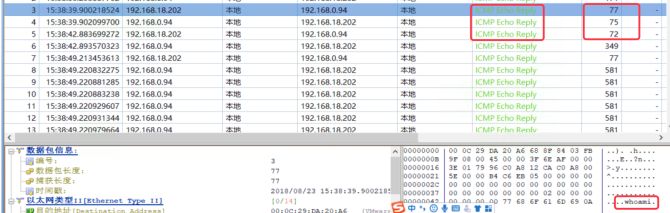

在部分ICMP Tunnel不会有很长的负载长度的情况下，如图6：

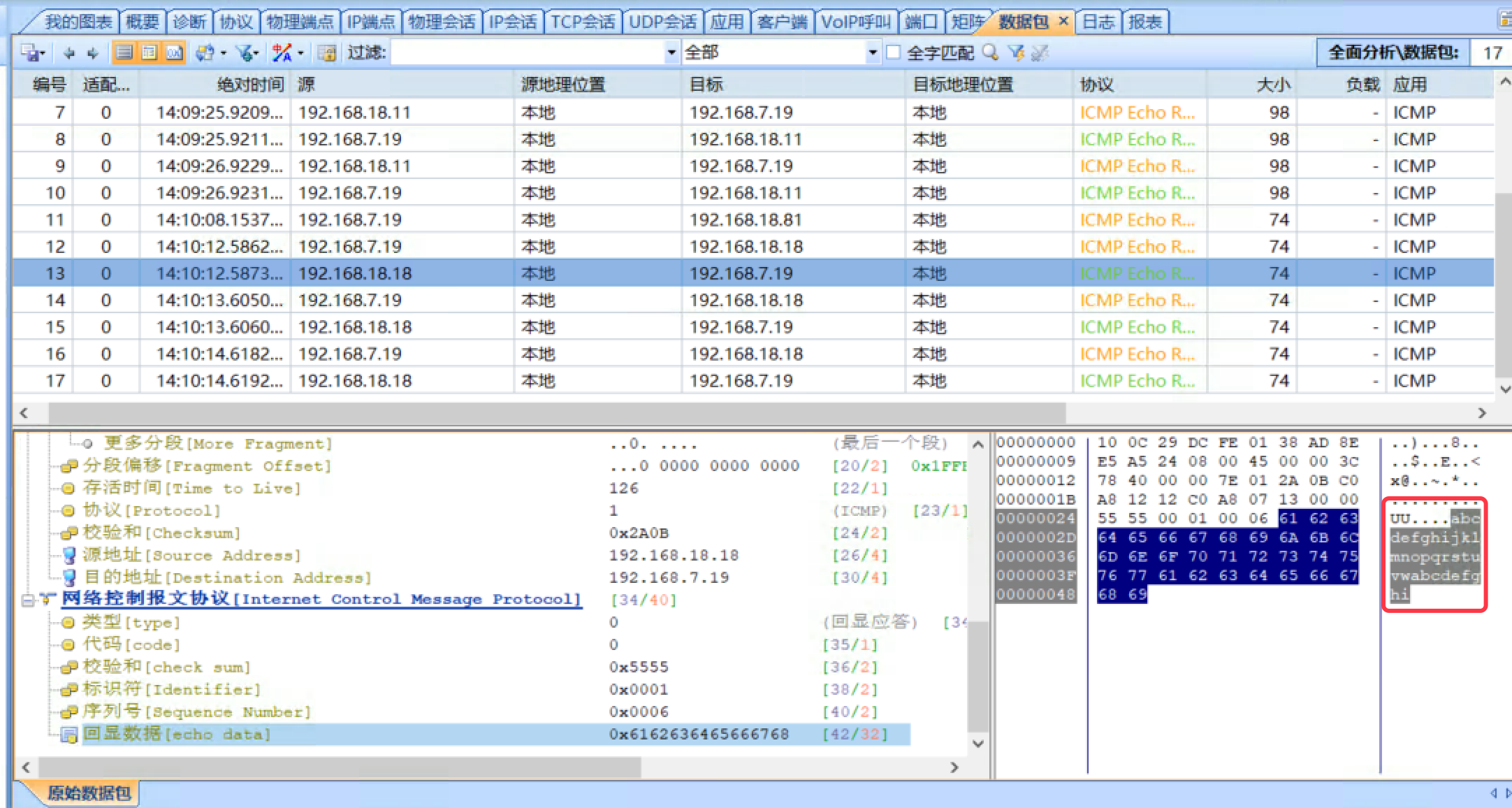

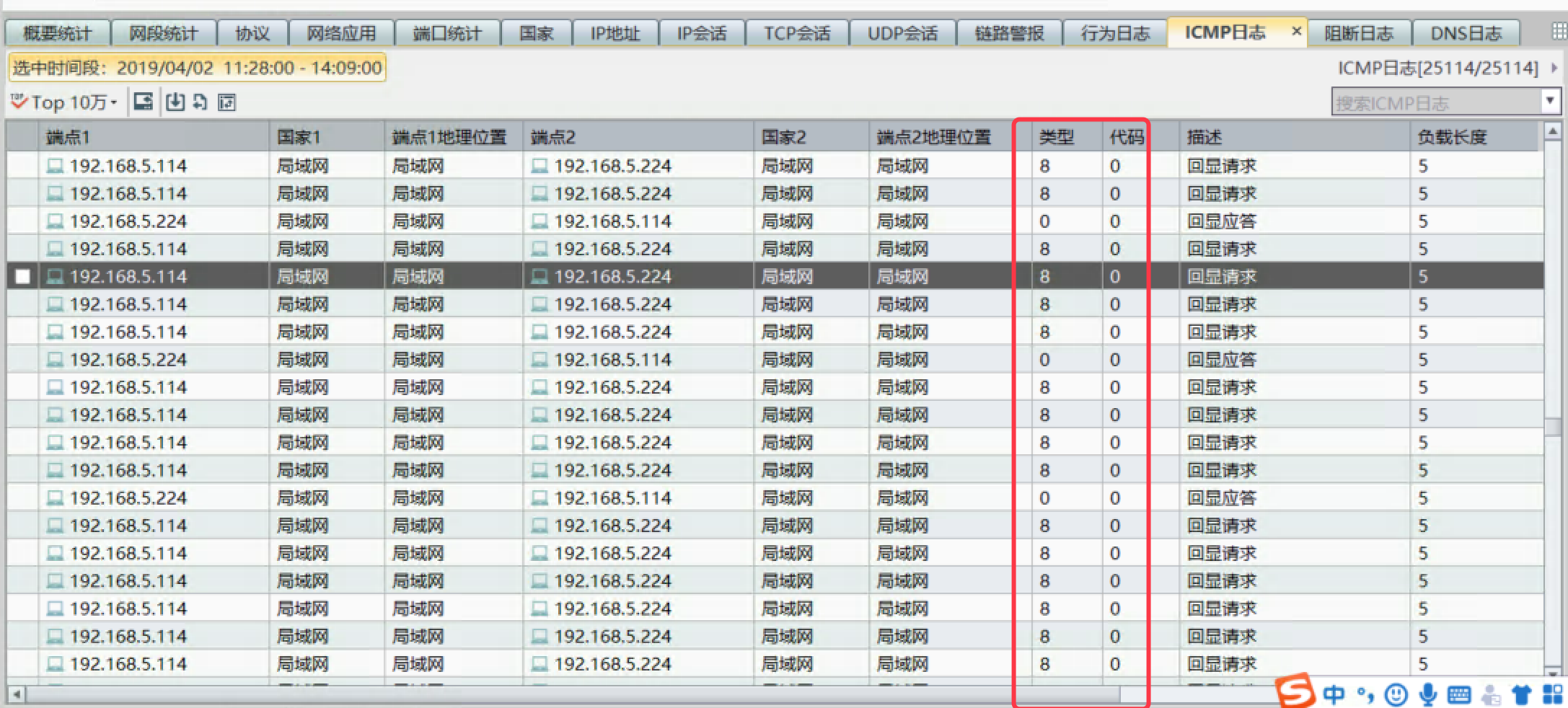

​ 包大小符合正常的ICMP数据包大小。如果通过数据包大小来进行判断就存在了漏报，常规的ICMP内容常规为：回显请求类型为8-请求应答类型为0，如图7：

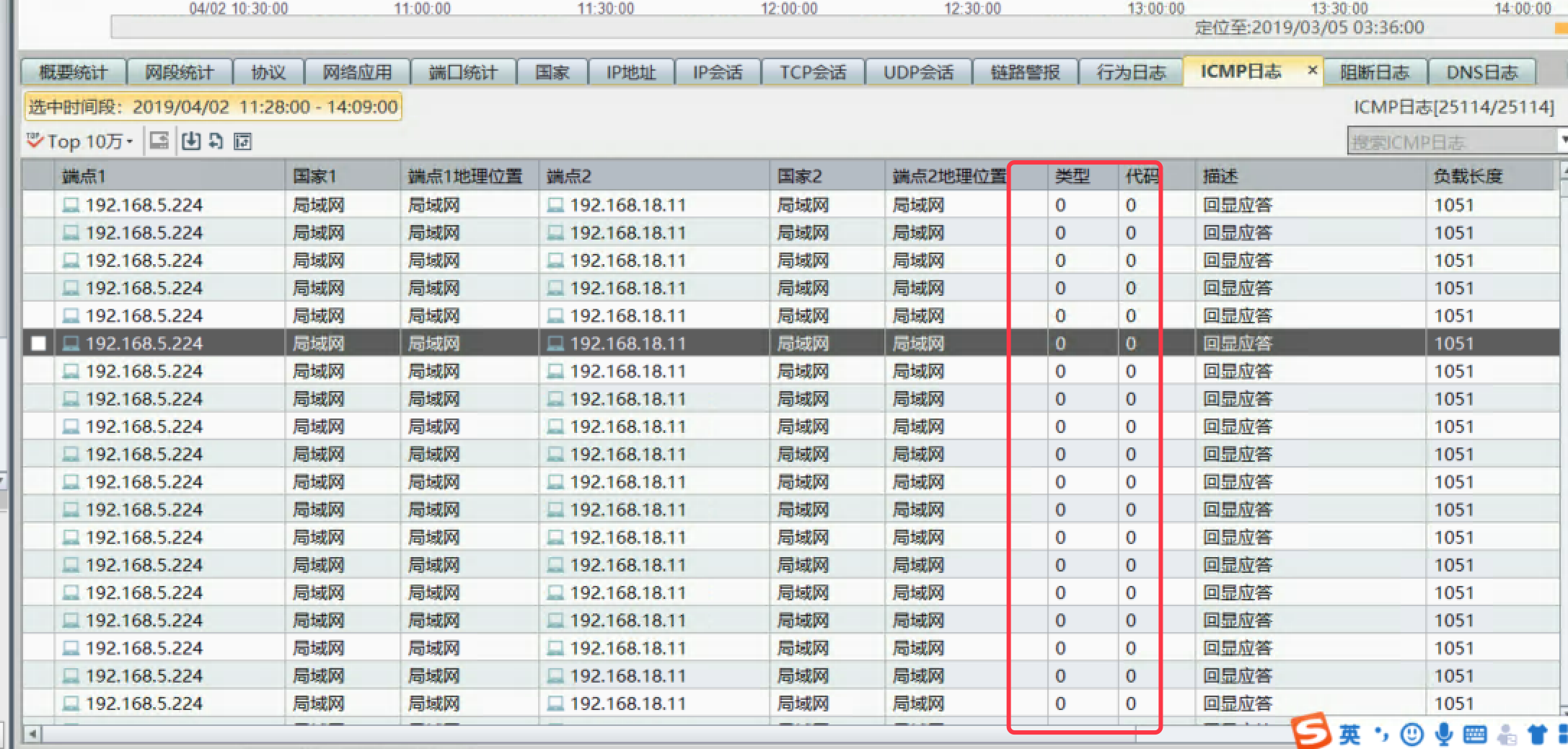

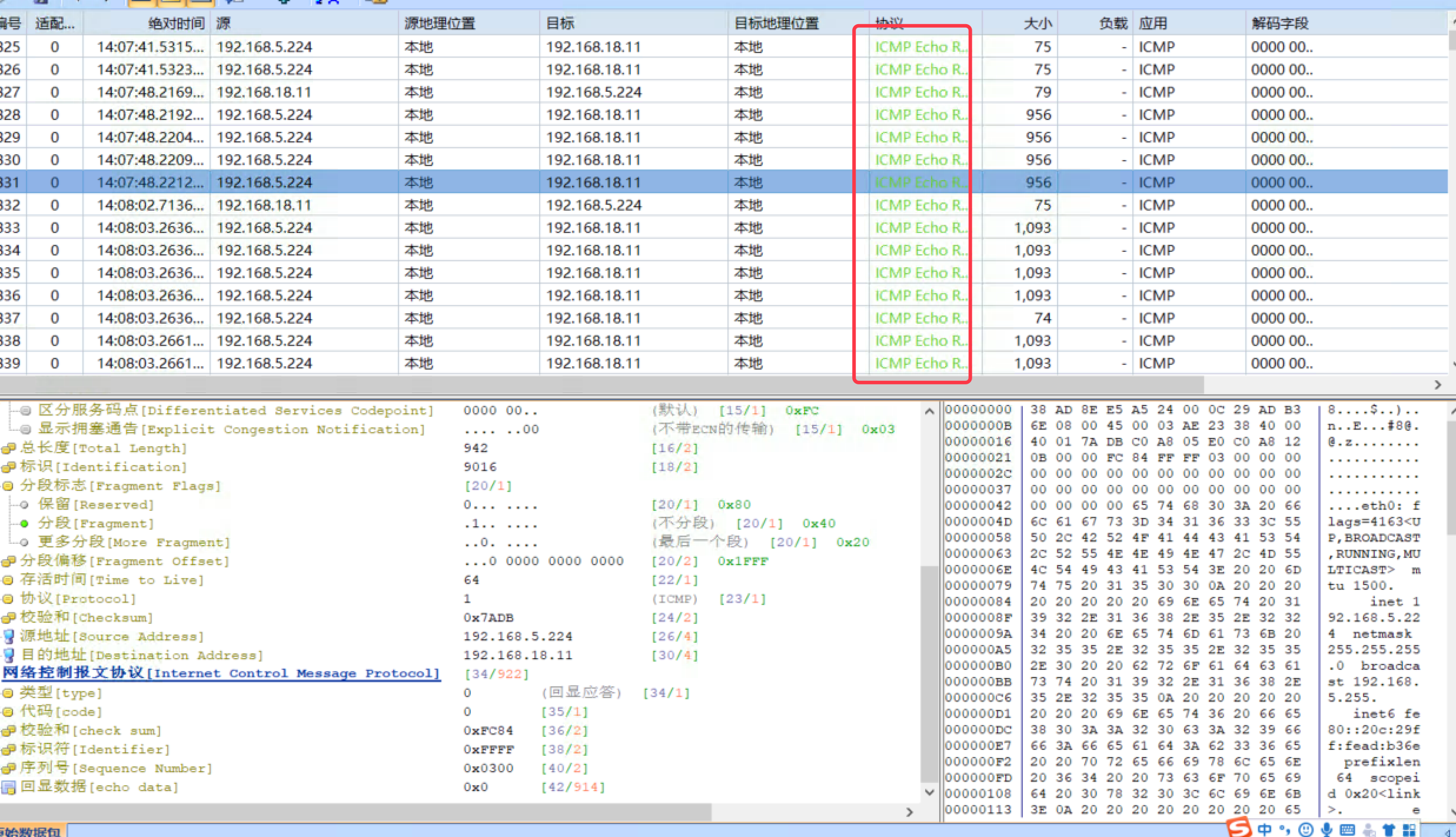

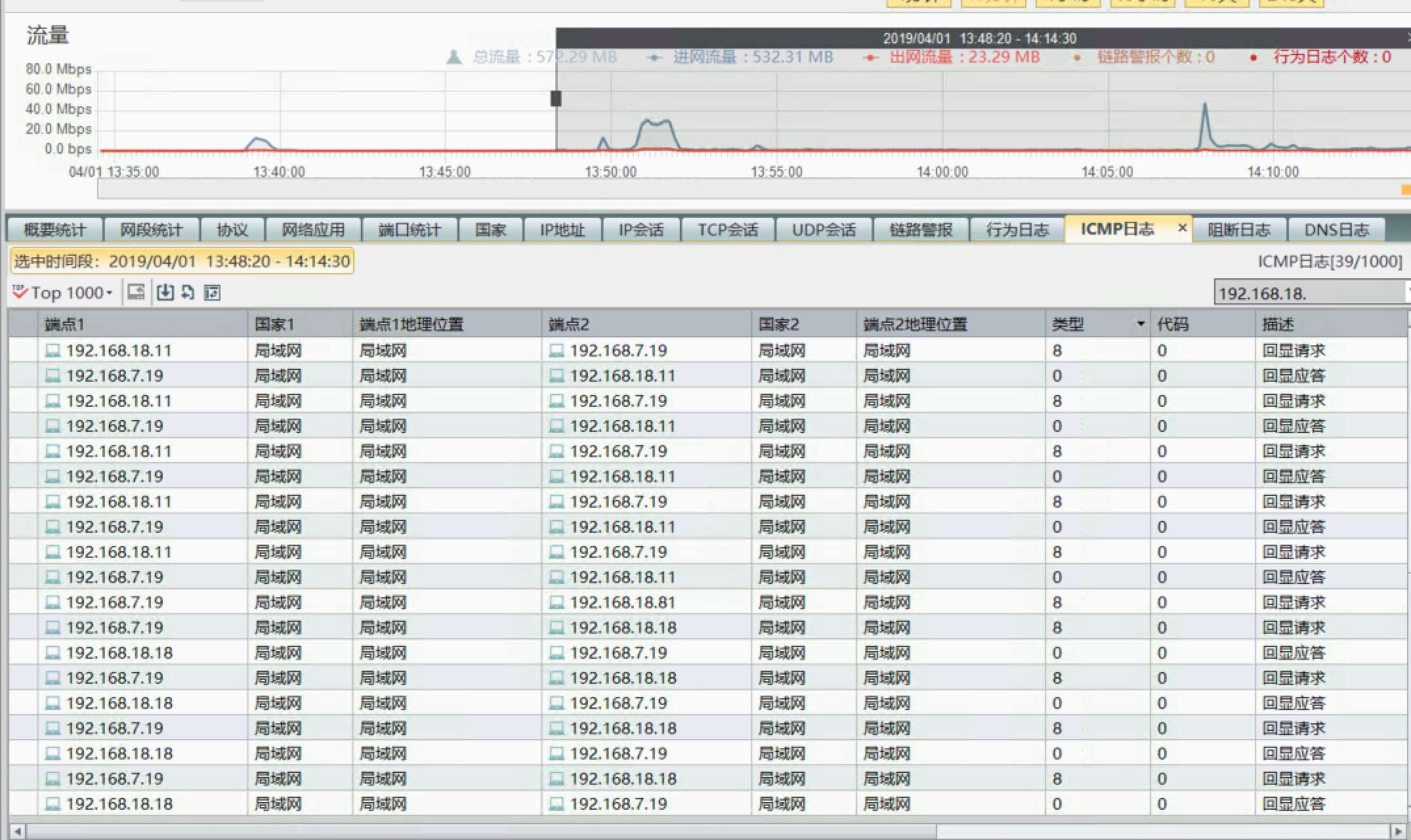

如果如果2个IP之间的ICMP会话的类型都是0（请求应答），这种情况就可能存在问题。如图8

3. 数据包大小差，会话次数

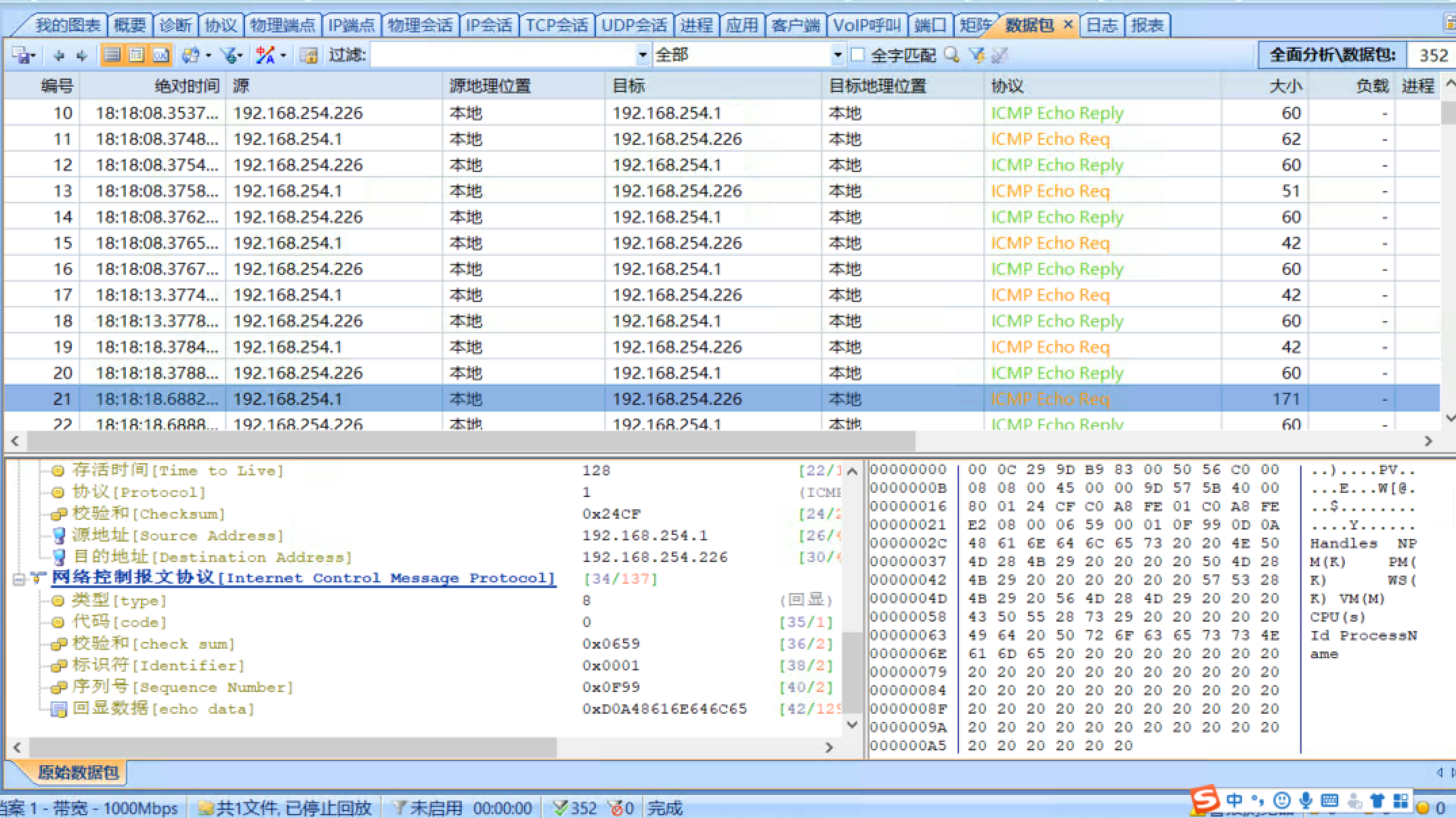

利用powershell建立的ICMP Tunnel从数据包大小，请求应答等都很正常。如图9：

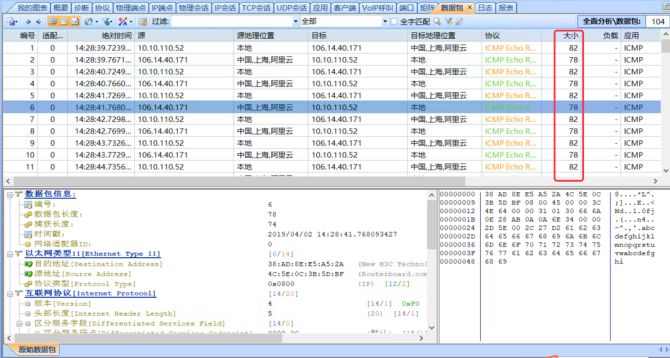

​ 在正常的ICMP ping包中，相同的IP在ICMP会话中，请求和相应大小是一致的，如图10：

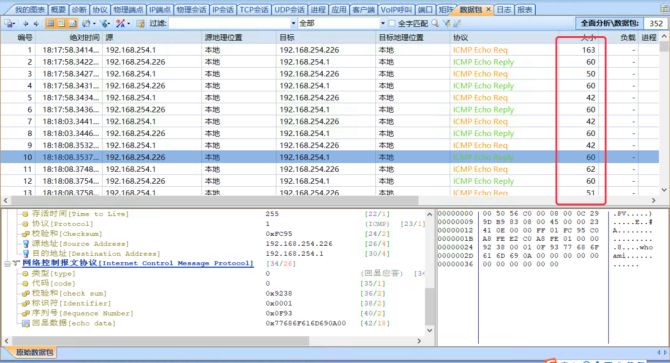

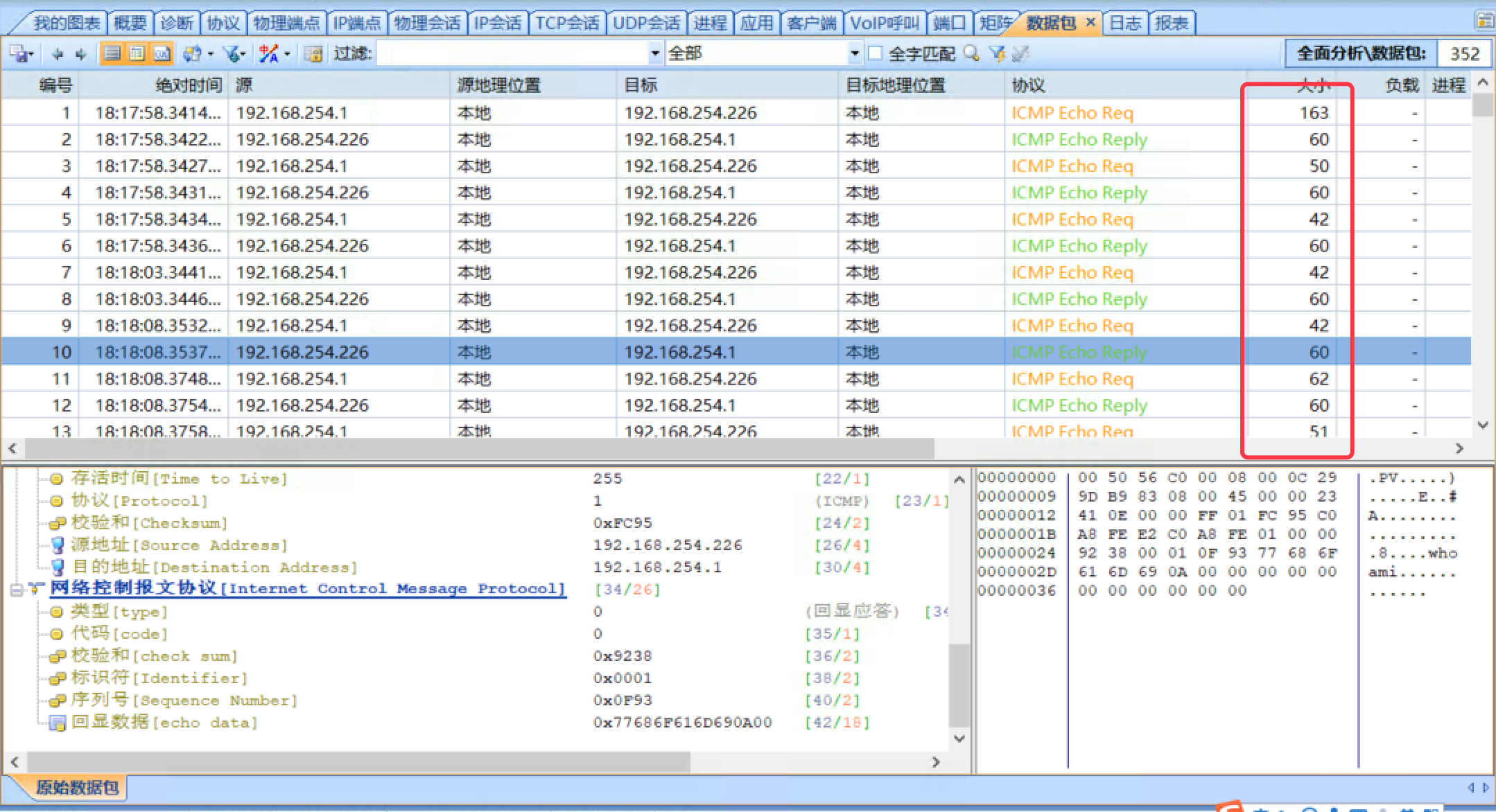

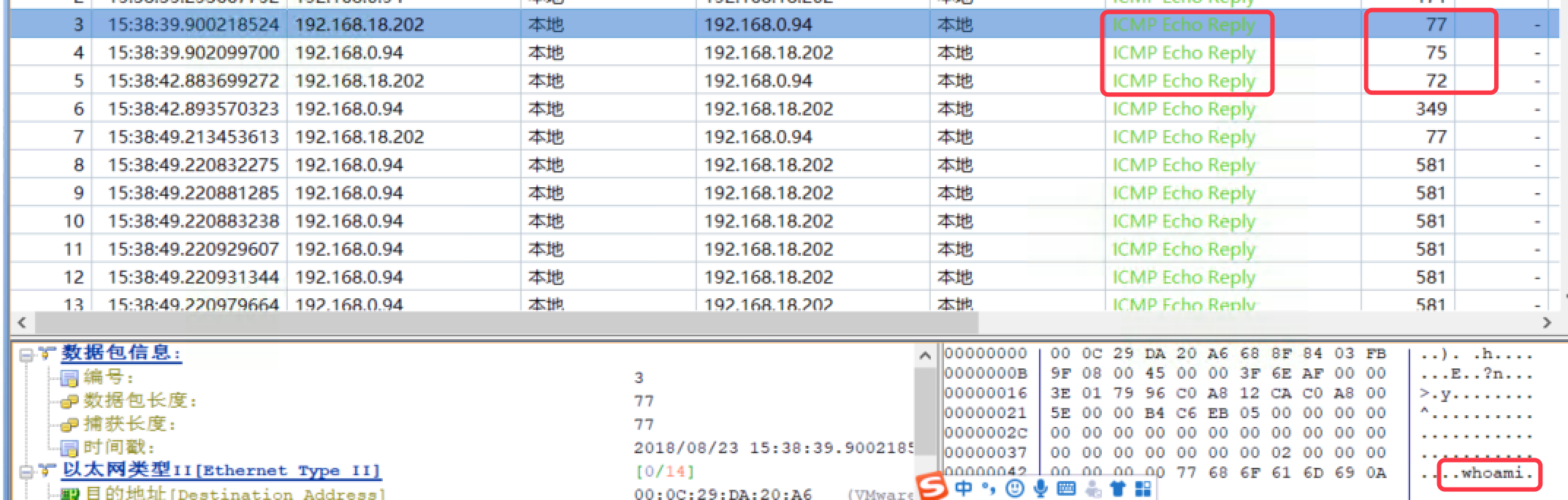

而在非正常的ICMP请求中，由于需要执行命令，命令长度不一致导致了包大小不一致。命令响应内容不一致也导致了包大小的不一致。如图11：

如图11可以数据包大小最大和数据包大小最小之间包大小相差很大。可以利用代码进行处理（代码还没写。）

也可以将导出的ICMP日志文件，利用代码统计单位时间内的ICMP会话次数。

抛砖引玉，如果有其他思路欢迎交流。

未完待续。
