光流法检测材料和目标的微变形区域，计算像素位移和应力应变

光流法的前提假设：

（1）相邻帧之间的亮度保持恒定，不适合现实光照环境下测试；

（2）相邻视频帧的取帧时间连续，相邻帧之间物体的运动比较“微小”，检测目标属于微变形，微运动；

（3）保持空间一致性；即，同一子图像的像素点具有相同的运动。

应用场景：

（1）物体在运动，相机是静止的；

（2）相机在运动，物体是静止的；

（3）两者都在运动；

本实验是在第一种情况下实现的。

光流法用于目标检测的原理：给图像中的每个像素点赋予一个速度矢量，这样就形成了一个运动矢量场。在某一特定时刻，图像上的点与三维物体上的点一一对应，这种对应关系可以通过投影来计算得到。根据各个像素点的速度矢量特征，可以对图像进行动态分析。如果图像中没有运动目标，则光流矢量在整个图像区域是连续变化的。当图像中有运动物体时，目标和背景存在着相对运动。运动物体所形成的速度矢量必然和背景的速度矢量有所不同，如此便可以计算出运动物体的位置。需要提醒的是，利用光流法进行运动物体检测时，计算量较大，无法保证实时性和实用性。

光流法用于目标跟踪的原理：

（1）对一个连续的视频帧序列进行处理；

（2）针对每一个视频序列，利用一定的目标检测方法，检测可能出现的前景目标；

（3）如果某一帧出现了前景目标，找到其具有代表性的关键特征点（可以随机产生，也可以利用角点来做特征点）；

（4）对之后的任意两个相邻视频帧而言，寻找上一帧中出现的关键特征点在当前帧中的最佳位置，从而得到前景目标在当前帧中的位置坐标；

（5）重复（2）~（4）步骤，实现目标的跟踪；

用于光流计算的关键点和关键特征区域可以由广泛的选择，选取角点特征后，通过跟踪角点实现光流计算进而实现跟踪目标；选取目标对象区域中的某一子区域的灰度特征，计算相关系数求得该区域在下一帧中的最佳位置实现目标跟踪；也可以根据目标颜色特征实现跟踪。大多数算法一般都是基于两个关键的假设条件实现目标跟踪，一个是颜色一致假设；一个是微小运动假设。

calcOpticalFlowFarneback(prev_gray, gray, flowdata, 0.5, 3, 15, 3, 5, 1.2, 0);

//BGR渐变色

void drawOpticalFlowHF(const Mat &flowdata, Mat& image, int step) {

	vector<float> v1;
	vector<float> v2;


	for (int row = 0; row < image.rows; row++) {
		for (int col = 0; col < image.cols; col++) {
			const Point2f fxy = flowdata.at<Point2f>(row, col);
			v1.push_back(fxy.x);
			v2.push_back(fxy.y);
		}
	}
	vector<float>::iterator biggest = max_element(begin(v1), end(v1));
	cout << "Max element is " << *biggest << "at position " << distance(begin(v1), biggest) << endl;

	auto smallest = std::min_element(begin(v1), end(v1));
	cout << "min element is " << *smallest << " at position " << distance(begin(v1), smallest) << endl;

	vector<float>::iterator biggest2 = max_element(begin(v2), end(v2));
	cout << "Max element is " << *biggest2 << "at position " << distance(begin(v2), biggest2) << endl;

	auto smallest2 = std::min_element(begin(v2), end(v2));
	cout << "min element is " << *smallest2 << " at position " << distance(begin(v2), smallest2) << endl;
	float r, g, b;
	test_num = *biggest;
	for (int row = 0; row < image.rows; row++) {
		for (int col = 0; col < image.cols; col++) {
			const Point2f fxy = flowdata.at<Point2f>(row, col);
			//v1.push_back(fxy.x);
			//v2.push_back(fxy.y);
			if (fxy.x > 0 || fxy.y > 0) {

				if ((4.35682-abs(fxy.x))>3 && abs(fxy.x)<4.35682)
				{
					//B、G、R根据极值求出对应格式
				}
				else if ((4.35682 - abs(fxy.x))>2.4 && (4.35682 - abs(fxy.x))<3)
				{

				//B、G、R根据极值求出对应格式

				}
				else if ((4.35682 - abs(fxy.x))>1.8 &&(4.35682 - abs(fxy.x))<2.4)
				{
                                    //B、G、R根据极值求出对应格式

				}
				else if ((4.35682 - abs(fxy.x))>1.2 && (4.35682 - abs(fxy.x))<1.8)
				{
                                    //B、G、R根据极值求出对应格式

				}
				else
				{

                                    //B、G、R根据极值求出对应格式
				}
				line(image, Point(col, row), Point(cvRound(col + fxy.x), cvRound(row + fxy.y)), Scalar(b*255, g*255, r*255), 2, 8, 0);
				//circle(image, Point(col, row), 2, Scalar(b * 255, g * 255, r * 255), -1);
			}
			/*else if (fxy.x > 3 || fxy.y > 3) {
				line(image, Point(col, row), Point(cvRound(col + fxy.x), cvRound(row + fxy.y)), Scalar(0, 255, 0), 2, 8, 0);
				//circle(image, Point(col, row), 2, Scalar(0, 255, 0), -1);
			}*/

		}
	}

}

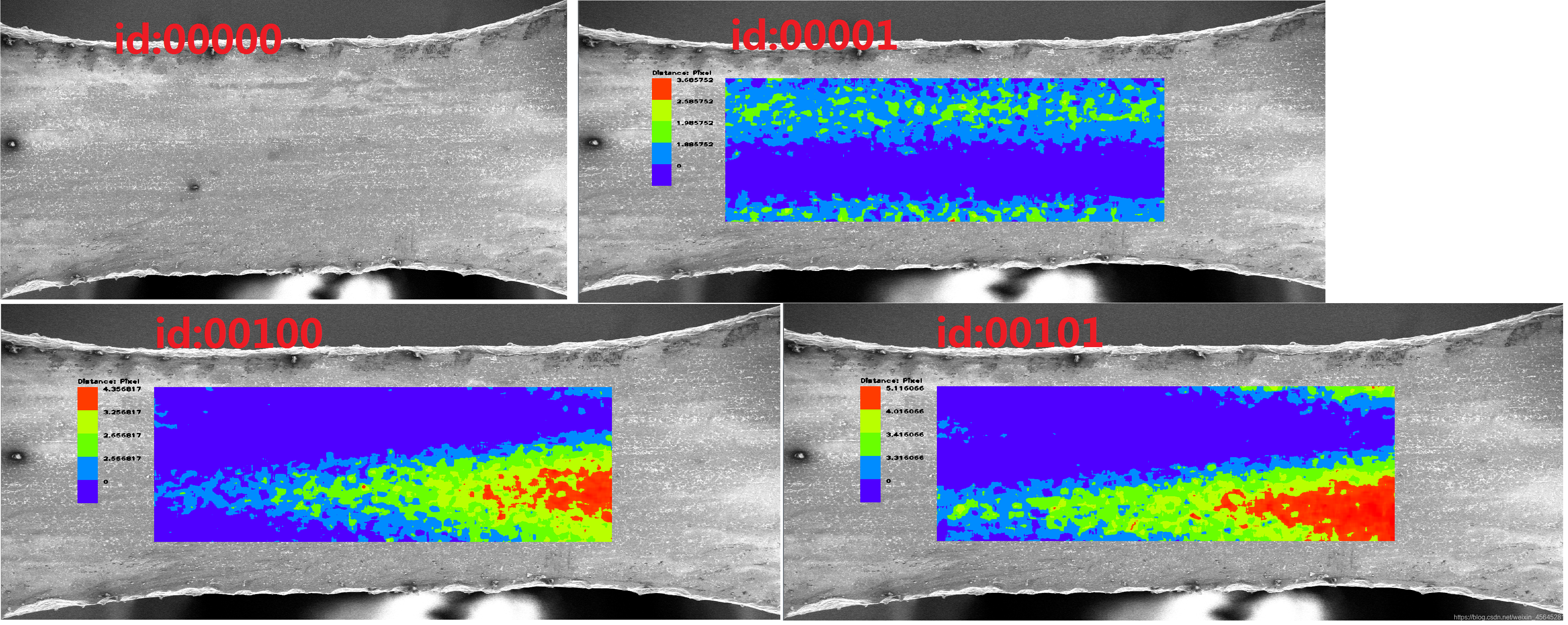

测试结果：
