一、写在前面

本章节内容学习H3C设备的基本操作方式和命令的基本结构。

二、配置网络设备的方法

访问网络设备命令行接口的方法

• 通过Console口本地访问
• 通过AUX口远程访问
• 使用Telnet终端访问
• 使用SSH终端访问
• 通过异步串口访问
  但现在常用的方式只有Console、Telnet、SSH

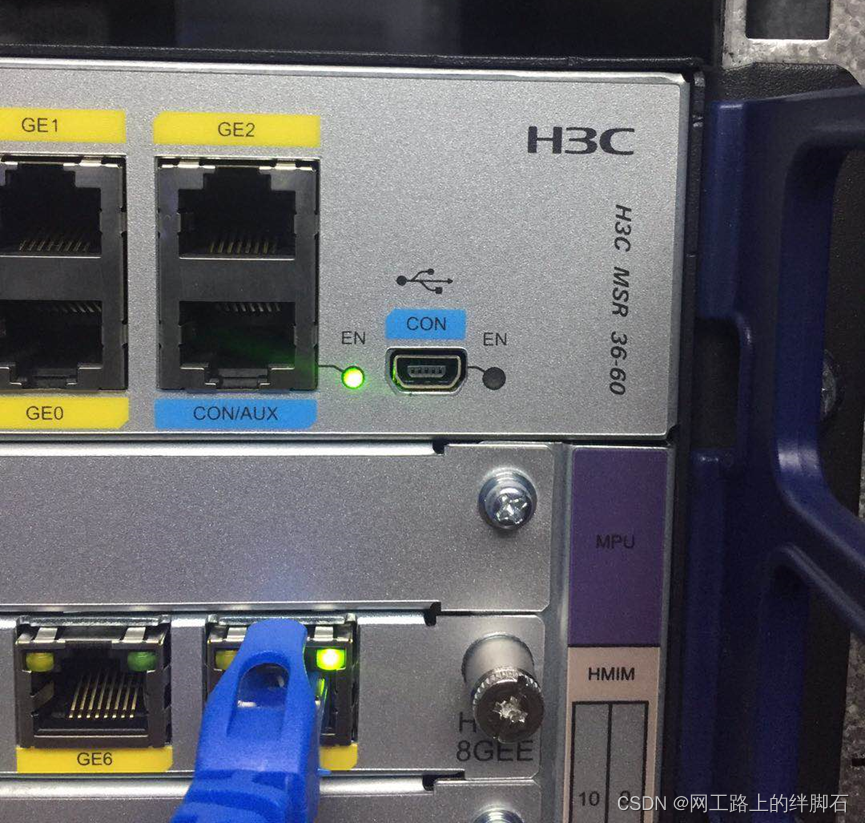

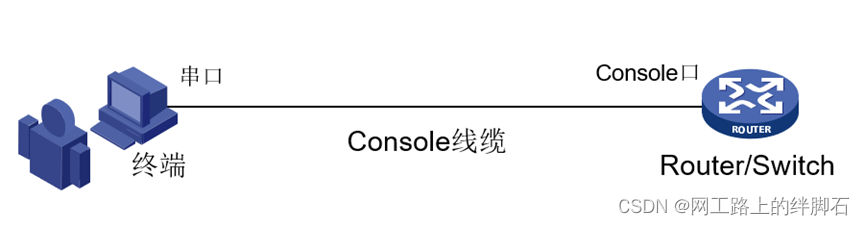

使用Console口进行本地连接

这种方式需要使用特殊的线缆连接，由于设备分布广泛对于后期运维很不方便，所以这种方式适用于设备的初次调试。

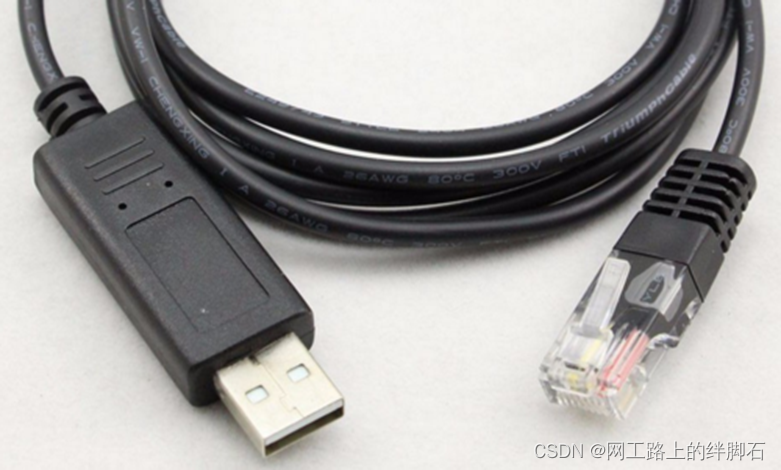

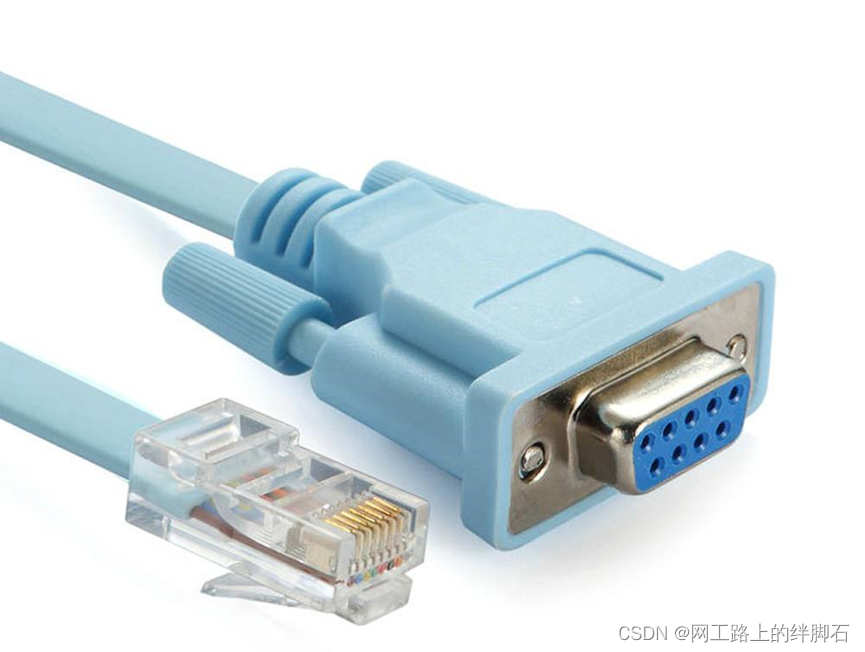

Console线缆

通常一端是RJ-45水晶头另一端是串口或者USB接口，且电脑需要使用终端的仿真程序连接（如：Xshell、CRT、Putty等）

创建连接

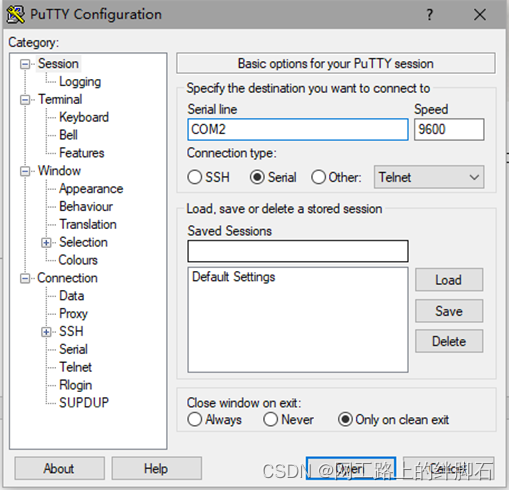

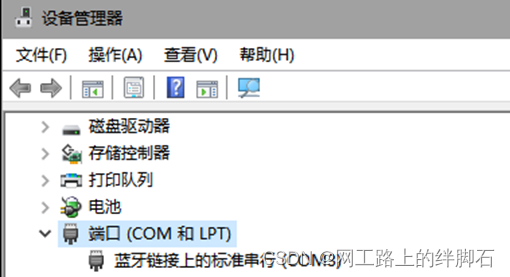

如下图PuTTY选择串口，根据实际连接情况选择对应的COM口即可（注意速率默认是9600），如果是使用USB的Console线可COM口的序号可以从电脑的设备管理器中—LTP和COM中查看。

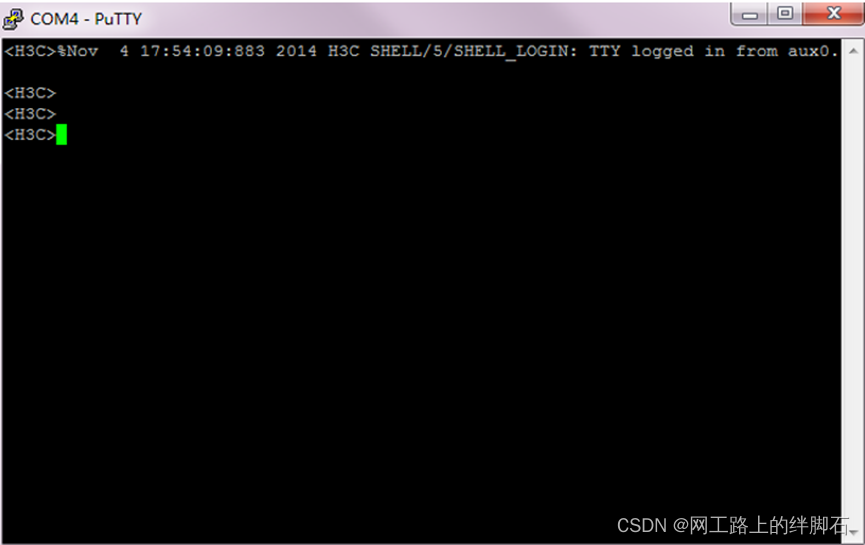

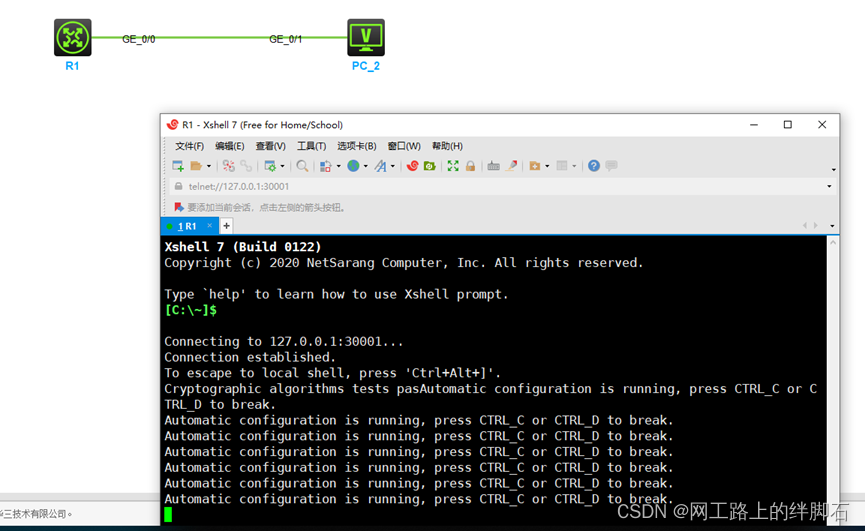

设备配置界面

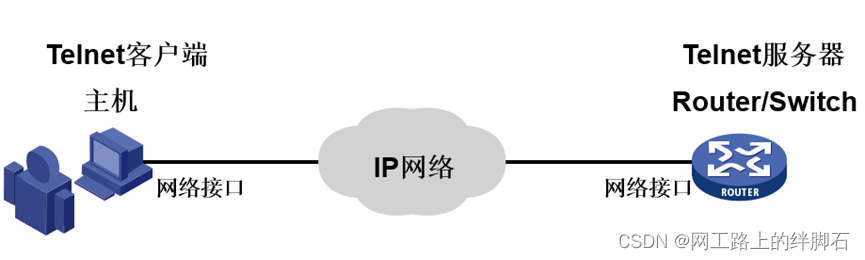

使用Telnet进行连接

这种方式可以通过IP网络进行连接，但由于设备初始化是没有配置的，所以这种适用于设备上架配置好后的维护管理。

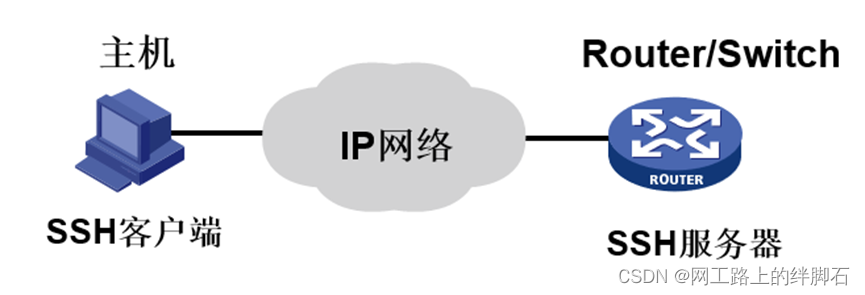

使用SSH进行连接

这种方式也是可以通过IP网络进行连接，但由于Telnet的连接是没有加密的，它的数据报文在网络传输过程中是用户验证是明文可见的所以不够安全，而SSH正是解决这一问题而产生的，来保障安全的远程访问。

三、命令行使用入门

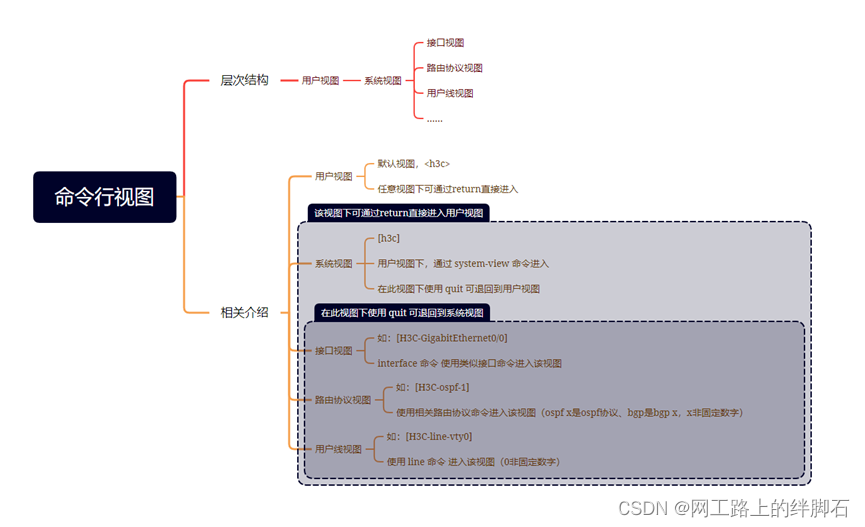

命令行视图

• 用户视图
  设备启动后的缺省视图,可查看启动后基本运行状态和统计信息，不能修改配置
• 系统视图
  配置系统全局通用参数的视图
• 路由协议视图
  配置路由协议参数的视图
• 接口视图
  配置接口参数的视图
• 用户线视图
  配置登陆设备的各个用户属性的视图

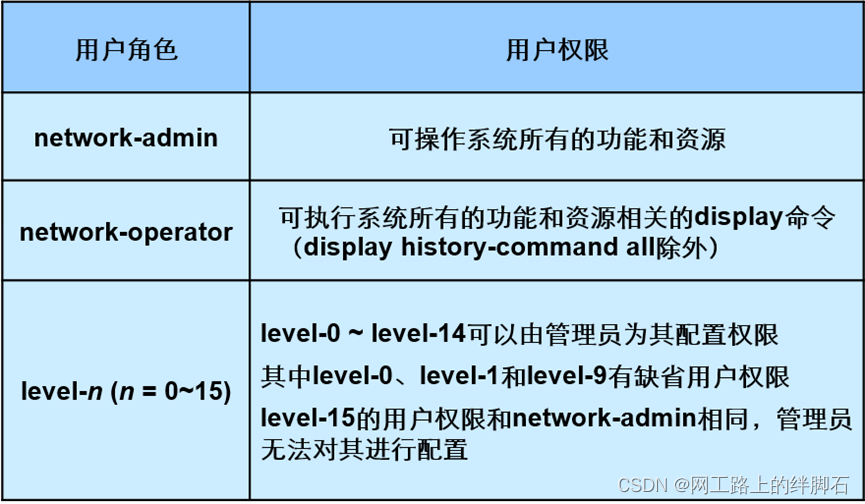

用户角色

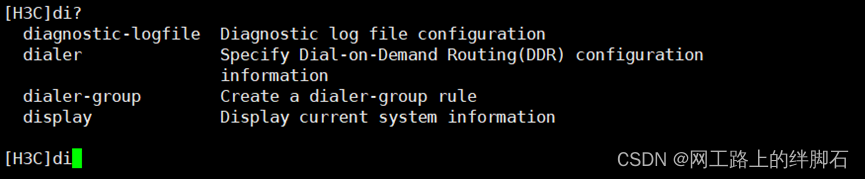

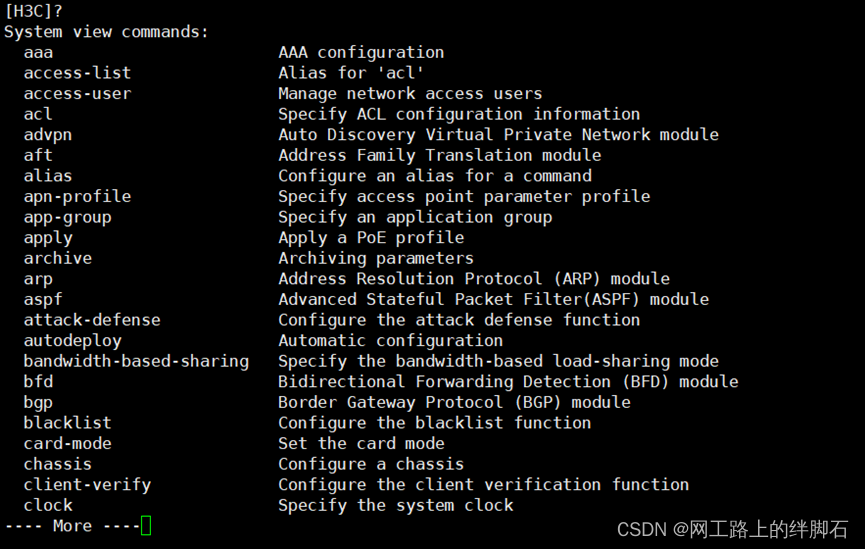

命令行帮助特性

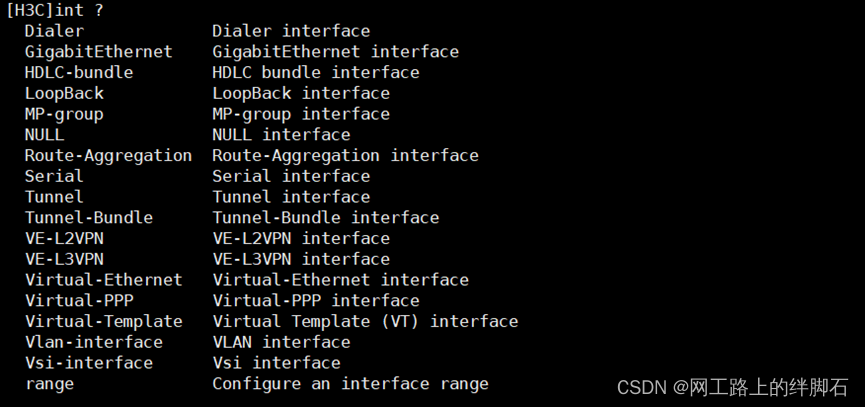

命令输入不完整可以通过Tab键快速补齐

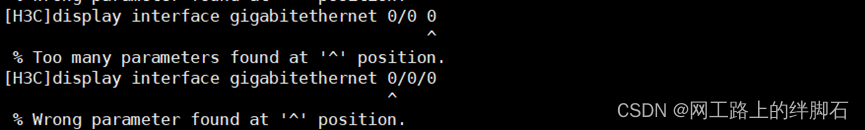

错误提示

1. 在“^”位置发现不明确的命令，即命令未输入完整
2. 在“^”位置找到错误的参数， 即命令错误
3. 在“^”位置找到不完整的命令，即命令后有参数未输入完整或输入错误

4. 在“^”位置找到的参数太多，即该命令后参数输入过多（即不存在该类方式）
5. 在“^”位置找到错误的参数，即参数输入有误。

命令行历史记录功能

• 查看历史命令记录

<H3C>display history-command

• 翻阅和调出历史记录中的某一条命令
  用<↑>或<Ctrl+P>快捷键调出上一条历史命令
  用<↓>或<Ctrl+N>快捷键调出下一条历史命令

四、常用的命令

常用设备管理命令

[H3C] sysname ?
  TEXT  Host name (1 to 64 characters)
#配置设备名称

<H3C> clock datetime ?
  TIME  Specify the time (hh:mm:ss)
#配置系统时间

<H3C> display clock
#显示系统时间

[H3C] header ?
  incoming  	Specify the banner of the terminal line
  legal     	Specify the legal banner
  login     	Specify the login authentication banner
  motd      	Specify the banner of today
  shell     	Specify the session banner
#配置欢迎/提示信息

常用信息查看命令

<H3C> display version
#查看版本信息

<H3C> display current-configuration
#查看当前配置

<H3C> display interface
#显示接口信息

<H3C> display ip interface brief
#显示接口IP状态与配置信息

<H3C> display diagnostic-information
#显示系统运行统计信息

<H3C> display this
#查看当前视图下配置了哪些参数

常用设备操作命令

sysname XXX
	#更改设备名称为XXX
	#系统视图
reboot
	#重启设备
	#用户视图
save
	#保存当前配置
	#系统视图
reset saved-configuration
	#清空保存的配置，不会影响设备的当前运行状态
	#用户视图
undo
	#在命令前加undo代表执行该命令的反向操作
shutdown
	#手动关闭接口
	#接口视图
undo shutdown
	#手动开启接口

五、Telnet实验

本实验在我的H3C专栏另一篇文章中已经写到，请点击蓝色字体查看配套完成实验。
点击蓝色字体即可查看该实验

六、SSH实验

本实验在我的H3C专栏另一篇文章中已经写到，请点击蓝色字体查看配套完成实验。
点击蓝色字体即可查看该实验

七、总结

以上就是今天要讲的内容，本文简单介绍了设备管理的方式即连接方式，以及H3C设备的命令视图，系统命令行采用分级保护方式。

---
