一、写在开始

  按照初始目标组建配置完互联网络后，首要的任务是检查网络的连通性，为定位网络设备协议或控制参数的配置错误或运行故障，需要使用调试信息。

二、网络连通性测试

Ping工作原理

Ping命令的原理是使用了ICMP协议，那什么是ICMP协议呢？
  ICMP是一种面向连接的协议，用于传输出错报告控制信息。它对于网络安全具有极其重要的意义。它属于网络层协议，主要用于在主机与路由器之间传递控制信息，包括报告错误、交换受限控制和状态信息等。当遇到IP数据无法访问目标、IP路由器无法按当前的传输速率转发数据包等情况时，会自动发送ICMP消息。

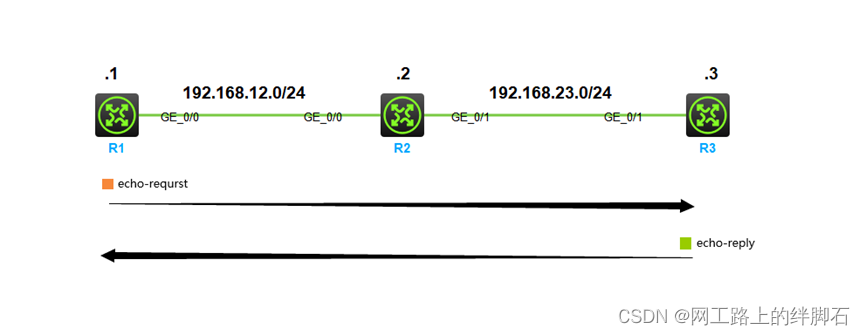

工作过程：

  Ping命令的工作原理是通过ICMP协议向目标主机发送数据包，并接收返回的数据包，根据返回的数据包来判断目标主机是否可达。

Ping命令：

	ip：支持IPv4协议。不指定该参数时，也表示支持IPv4协议。如果ping的目的主机名为i、ip、ipv、						ipv6、l、ls、lsp时，需要先指定该关键字再指定主机名，如：ping ip ip。
	-a source-ip：指定ICMP回显请求（ECHO-REQUEST）报文的源IP地址。该地址必须是设备上已配置的IP地址。不指定该参数时，ICMP回显请求报文的源IP地址是该报文出接口的主IP地址。
	-c count：指定ICMP回显请求报文的发送次数，取值范围为1～4294967295，缺省值为5。
	-f：将长度大于出接口MTU的报文直接丢弃，即不允许对发送的ICMP回显请求报文进行分片
	-h ttl：指定ICMP回显请求报文中的TTL值，取值范围为1～255，缺省值为255。
	-i interface-type interface-number：指定发送ICMP回显请求报文的接口的类型和编号。不指定该参数时，将根据目的IP查找路由表或者转发表来确定发送ICMP回显请求报文的接口。
	-m interval：指定发送ICMP回显请求报文的时间间隔，取值范围为1～65535，单位为毫秒，缺省值为200毫秒。
	-n：对host参数不进行域名解析。不指定该参数时，如果host参数表示的是目的端的主机名，则设备会对host进行域名解析。
	-p pad：指定ICMP回显请求报文的“PAD”字段的填充值，为1～8位的16进制数，取值范围为0～FFFFFFFF。如果指定的参数不够8位，则会在首部补0，使填充值达到8位。比如将pad设置为0x2f，则会重复使用0x0000002f去填充报文，以使发送报文的总长度达到设备要求值。填充值从0x01开始，逐渐递增，直到0xff，然后又从0x01开始循环，形如0x010203……feff01……，直至发送报文的总长度达到设备要求值。
	-q：只显示统计信息。不指定该参数时，系统将显示包括统计信息在内的全部信息。
	-r：记录路由信息。不指定该参数时，系统不记录路由。
	-s packet-size：指定发送的ICMP回显请求报文的长度（不包括IP和ICMP报文头），取值范围为20～8100，单位为字节，缺省值为56字节。
	-t timeout：指定ICMP回显应答（ECHO-REPLY）报文的超时时间，发送ICMP回显请求报文timeout时长后还没有收到ICMP回显应答报文，源端则认为ICMP回显应答报文超时。取值范围为0～65535，单位为毫秒，缺省值为2000毫秒。
	-tos tos：指定ICMP回显请求报文中的ToS域的值，取值范围为0～255，缺省值为0。
	-v：显示接收到的非回显应答的ICMP报文。不指定该参数时，系统不显示非回显应答的ICMP报文。
	-topology topo-name：指定目的端所属的拓扑。topo-name表示拓扑名，为1～31个字符的字符串，区分大小写；取值为base时表示公网拓扑。如果未指定本参数，则表示目的端位于公网中。本参数的支持情况与设备的型号有关，请以设备的实际情况为准。
	-vpn-instance vpn-instance-name：指定目的端所属的VPN。vpn-instance-name表示MPLS L3VPN的VPN实例名称，为1～31个字符的字符串，区分大小写。如果未指定本参数，则表示目的端位于公网中。本参数的支持情况与设备的型号有关，请以设备的实际情况为准。
	host：目的端的IP地址或主机名。其中，主机名为1～253个字符的字符串，不区分大小写，字符串仅可包含字母、数字、“-”、“_”或“.”。

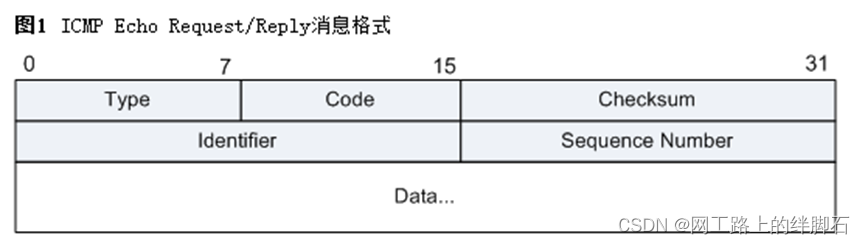

ICMP Echo报文

Echo报文分为两类：

1. 请求报文
2. 回应报文

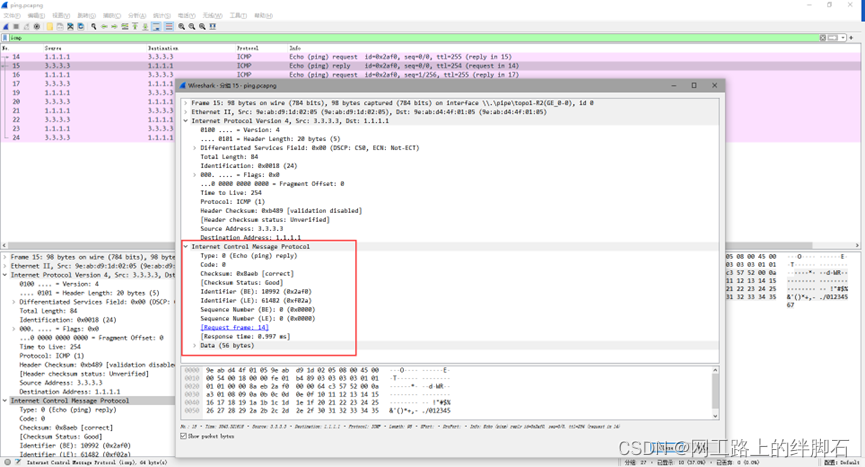

请求报文

回应报文

Tracert工作原理

首先什么是Tracert呢？
  Tracert（跟踪路由）是路由跟踪实用程序，用于确定 IP 数据包访问目标所采取的路径。Tracert 命令用 IP 生存时间 (TTL) 字段和 ICMP 错误消息来确定从一个主机到网络上其他主机的路由。

工作过程：

  通过向目标发送不同IP生存时间 (TTL) 值的“Internet控制消息协议 (ICMP)”回应数据包，Tracert诊断程序确定到目标所采取的路由。要求路径上的每个路由器在转发数据包之前至少将数据包上的 TTL 递减 1。数据包上的 TTL 减为 0 时，路由器应该将“ICMP 已超时”的消息发回源系统。
  Tracert 先发送 TTL 为 1 的回应数据包，并在随后的每次发送过程将TTL递增 1，直到目标响应或 TTL 达到最大值，从而确定路由。通过检查中间路由器发回的“ICMP 已超时”的消息确定路由。某些路由器不经询问直接丢弃 TTL 过期的数据包，这在 Tracert 实用程序中看不到。

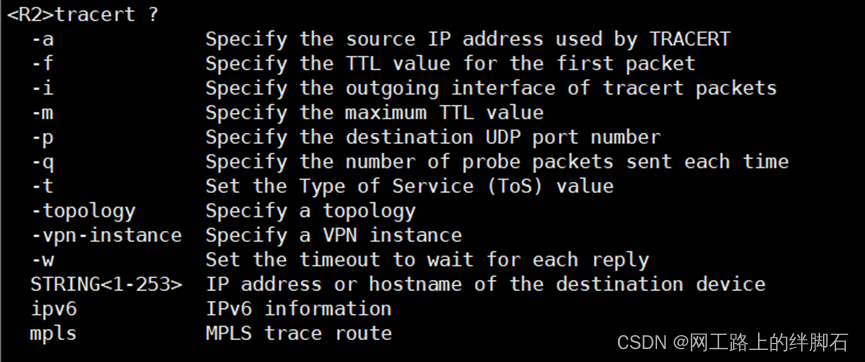

Tracert命令：

	-a source-ip：指定tracert报文的源IP地址。该地址必须是设备上已配置的合法IP地址。不指定该参数时，tracert报文的源IP地址是该报文出接口的主IP地址。
	-f first-ttl：指定一个初始TTL，即第一个报文所允许的最大跳数。取值范围为1～255，且小于或等于最大TTL，缺省值为1。
	-m max-ttl：指定一个最大TTL，即一个报文所允许的最大跳数。取值范围为1～255，且大于或等于初始TTL，缺省值为30。
	-p port：指定目的端的UDP端口号，取值范围为1～65535，缺省值为33434。用户一般不需要更改此选项。
	-q packet-number：指定每次发送的探测报文个数，取值范围为1～65535，缺省值为3。
	-t tos：Tracert报文中ToS域的值。取值范围为0～255，缺省值为0。
	-topology topo-name：指定目的端所属的拓扑。topo-name表示拓扑名，为1～31个字符的字符串，区分大小写；取值为base时表示公网拓扑。如果未指定本参数，则表示目的端位于公网中。本参数的支持情况与设备的型号有关，请以设备的实际情况为准。
	-vpn-instance vpn-instance-name：指定目的端所属的VPN。vpn-instance-name表示MPLS L3VPN的VPN实例名称，为1～31个字符的字符串，区分大小写。如果未指定本参数，则表示目的端位于公网中。本参数的支持情况与设备的型号有关，请以设备的实际情况为准。
	-w timeout：指定探测报文的响应报文的超时时间，取值范围是1～65535，单位为毫秒，缺省值为5000毫秒。
	host：目的端的IP地址或主机名。其中，主机名为1～253个字符的字符串，不区分大小写，字符串仅可包含字母、数字、“-”、“_”或“.”。

Tracert追踪案例：

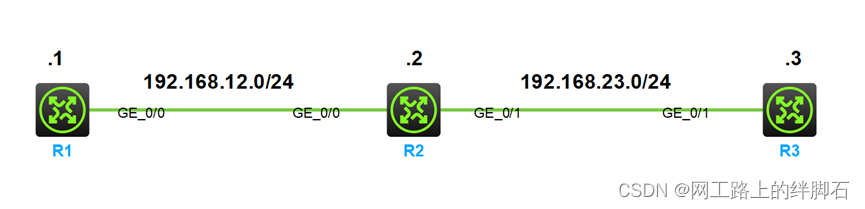

实验拓扑

操作步骤

 华三默认设备是关闭追踪功能的（前面的文章提到过），所有我们需要先开启后才能追踪到。

所有设备都需要开启以下两个功能
#开启设备的ICMP目的不可达报文的发送功能
[h3c]ip unreachables enable
#开启设备的ICMP超时报文的发送功能
[h3c]ip ttl-expires enable

R1:

tracert 192.168.23.3
traceroute to 192.168.23.3 (192.168.23.3), 30 hops at most, 40 bytes each packet, press CTRL+C to break
1 192.168.12.2 (192.168.12.2) 1.960 ms 1.429 ms 1.521 ms
2 192.168.23.3 (192.168.23.3) 2.360 ms 3.036 ms 2.477 ms

中间设备的debugging调试结果（仅供参考，用于理解工作原理）：

三、 系统调试

系统调试介绍：

• 对网络设备所支持的绝大部分协议和功能，系统都提供了相应的调试功能，帮助用户对错误进行诊断和定位

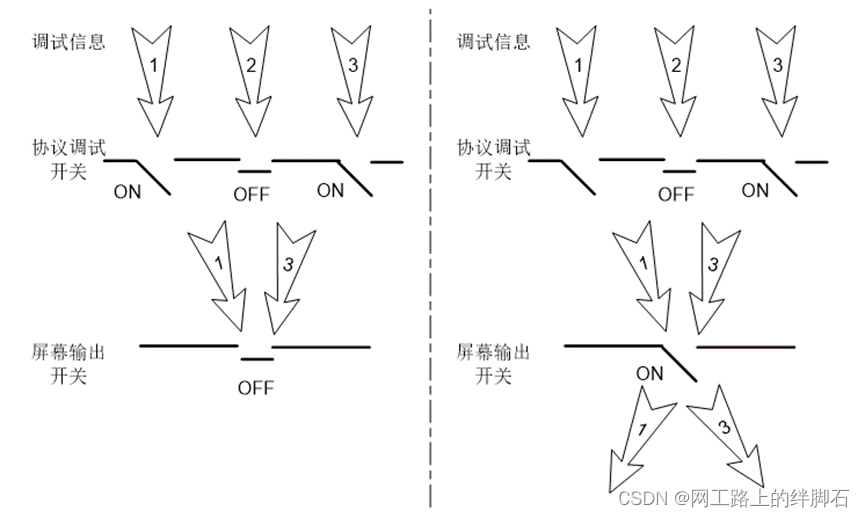

• 调试信息的输出由两个开关控制

系统调试的相关命令：

#开启控制台对系统信息的监视功能
<H3C> terminal monitor

#打开调试信息的屏幕输出开关
<H3C> terminal debugging

#打开模块调试开关
<H3C> debugging  module-name

#显示调试开关
<H3C> display debugging

#关闭所有调试开关
<h3c>undo debugging all

调试信息输出的案例：

我们在Ping的项目基础上进行debugging拓展实验。

实验拓扑

操作步骤

R2：

<R2>terminal  monitor
<R2>terminal debugging
<R2>debugging ip icmp

R1:

<R1>ping -c 1 2.2.2.2
Ping 2.2.2.2 (2.2.2.2): 56 data bytes, press CTRL+C to break
56 bytes from 2.2.2.2: icmp_seq=0 ttl=255 time=1.807 ms
--- Ping statistics for 2.2.2.2 ---

观察下图现象图（1）

<R3>ping -c 1 2.2.2.2
Ping 2.2.2.2 (2.2.2.2): 56 data bytes, press CTRL+C to break
56 bytes from 2.2.2.2: icmp_seq=0 ttl=255 time=1.505 ms
--- Ping statistics for 2.2.2.2 ---

观察下图现象图（2）

实验现象

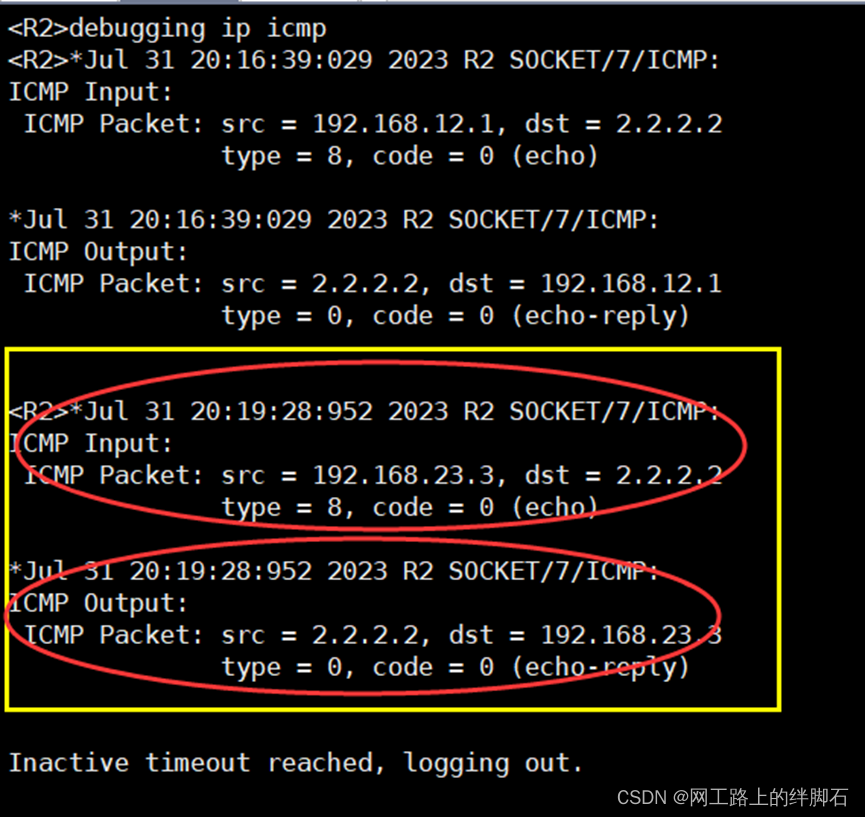

现象图（1）

现象图（2）

四、小结：

  ping使用ICMP回显请求与应答检测网络连通性；tracert使用TTL超时机制检测网络连通性；调试信息的输出由协议开关和屏幕开关两个开关控制。

---
