步骤

  • 假如要画3个变量随着时间迭代的热力图。

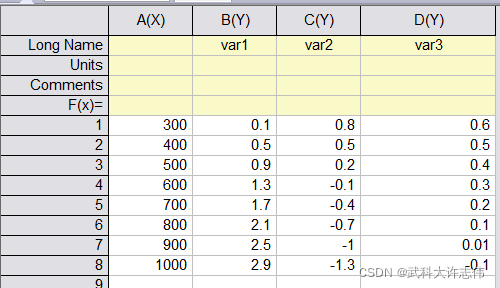

  1. 将变量名称填入long-name,将迭代此处写在第一列-即origin中的x列,如下图所示:
  2. 选中整张表格,Plot->Heat Map->Heat Map 选择

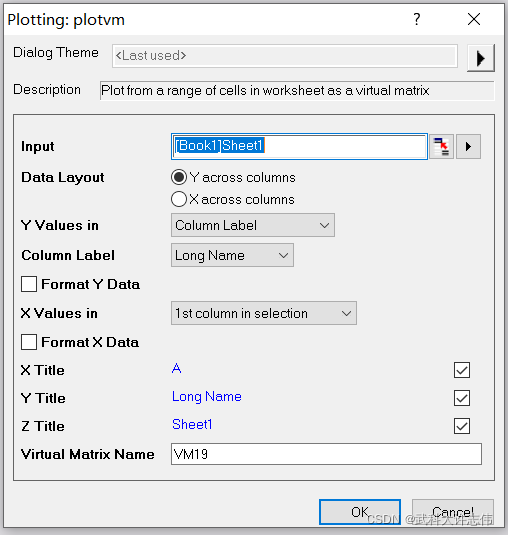

  3. 其中画图的条件像我这样写
  • 使用列数据,列标签为long name, x在第一列

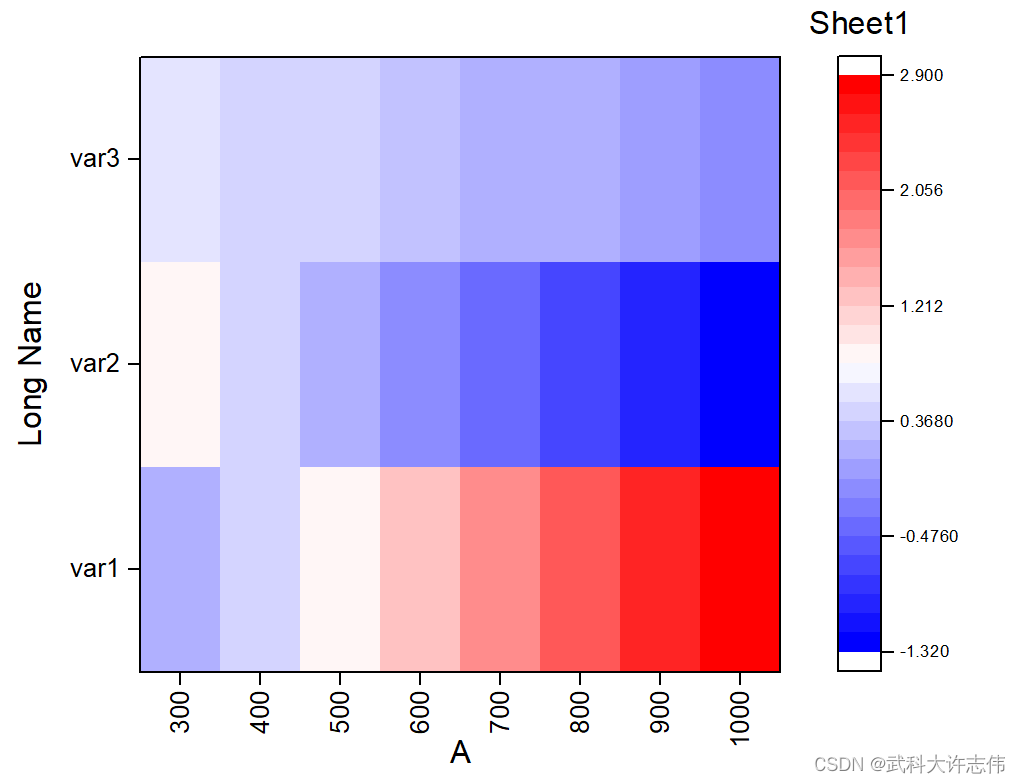

  1. 生成图形如下:

改变颜色

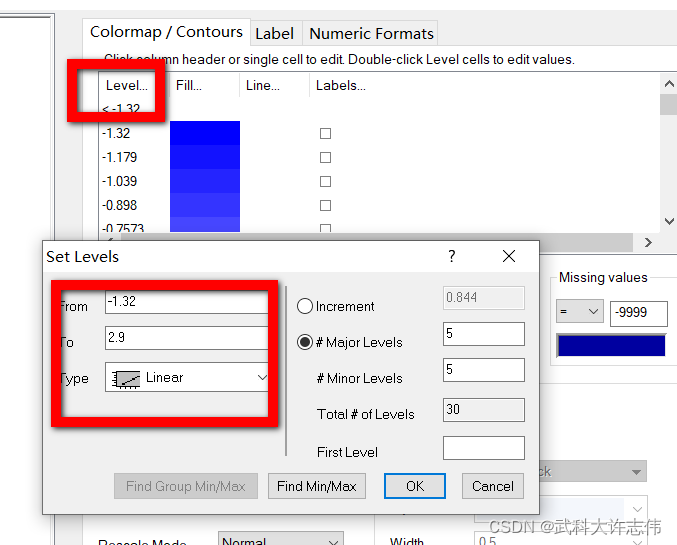

  1. 双击图片,level可以改变colormap的颜色映射

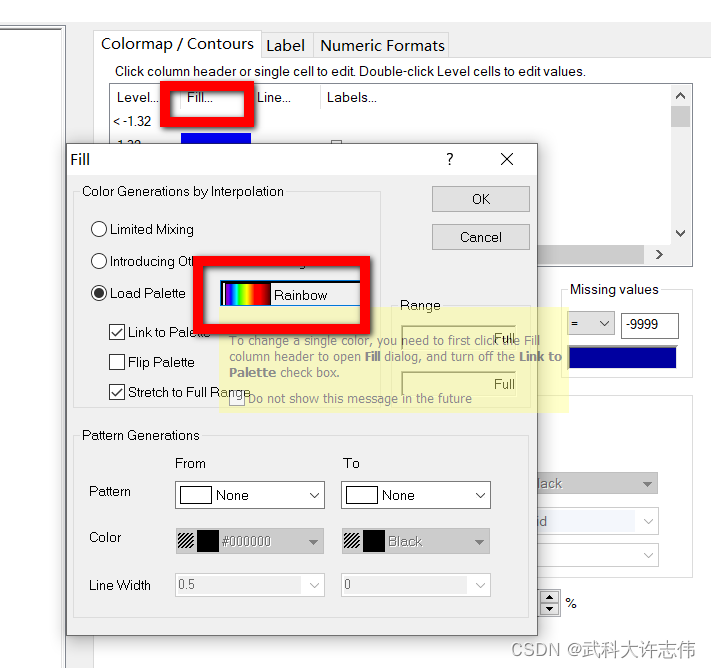

  2. 第二列可以改变使用的颜色,fill 原来是蓝黑色,现在我们改成一个喜庆的彩虹色。

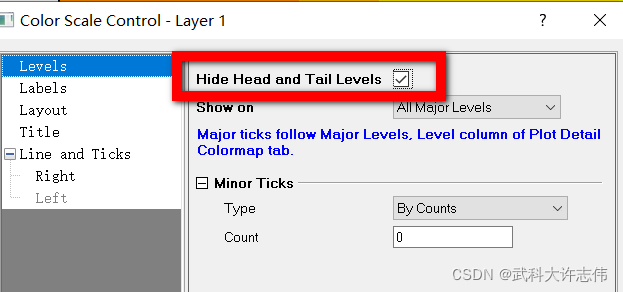

  3. 如果不想要color中上下的白色区域,双击color map,level->hide head and tail levels 打钩
  • 上下两侧的空白就去掉了,就非常的nice呀!
  • 最后删除一些不想要的东西--OK了
