GaN 基础知识总结
2023-06-05 20:25 斑鸠,一生。 阅读(905) 评论(0) 编辑 收藏 举报1、简介
MOSFET与HEMT对比:
导电沟道结构
|
Vertical
|
Lateral
|
导电沟道类型
|
PN结
|
2DEG
|
工艺
|
Doping
|
Heterostructure
|
热阻
|
基本相似
|
GaN 是未来电力电子设计的趋势,知名电源大厂也在抢夺高频市场。

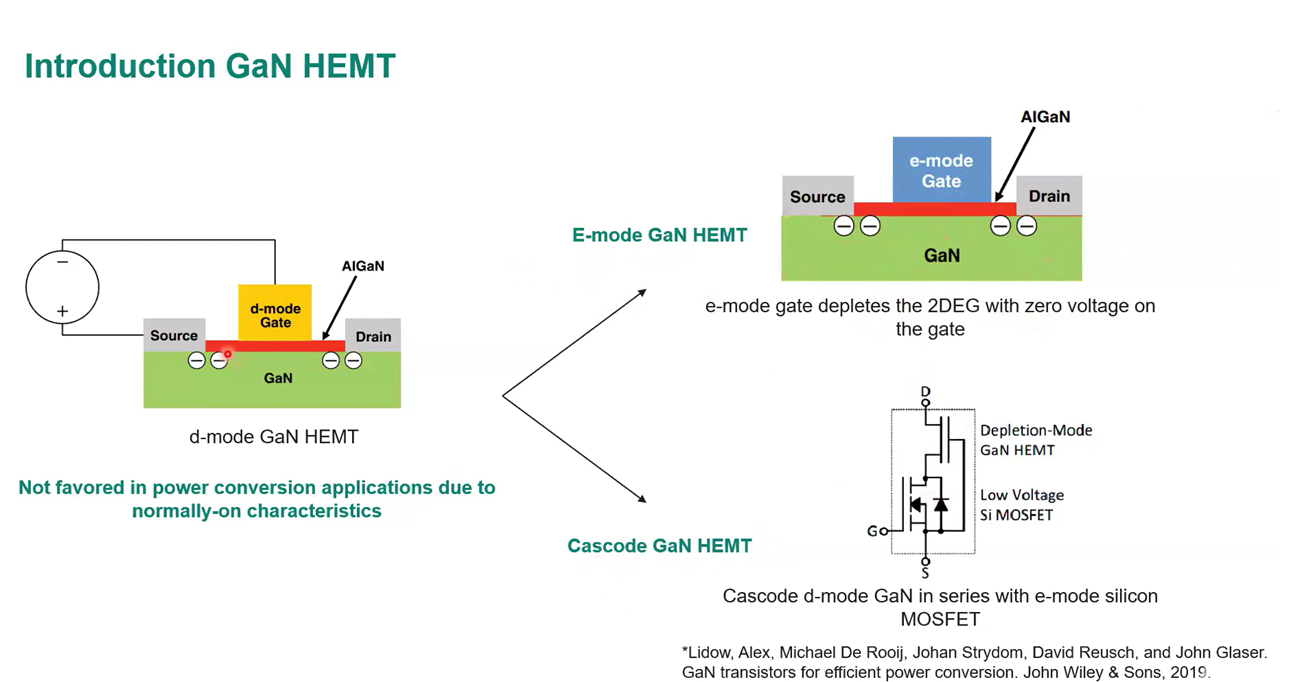

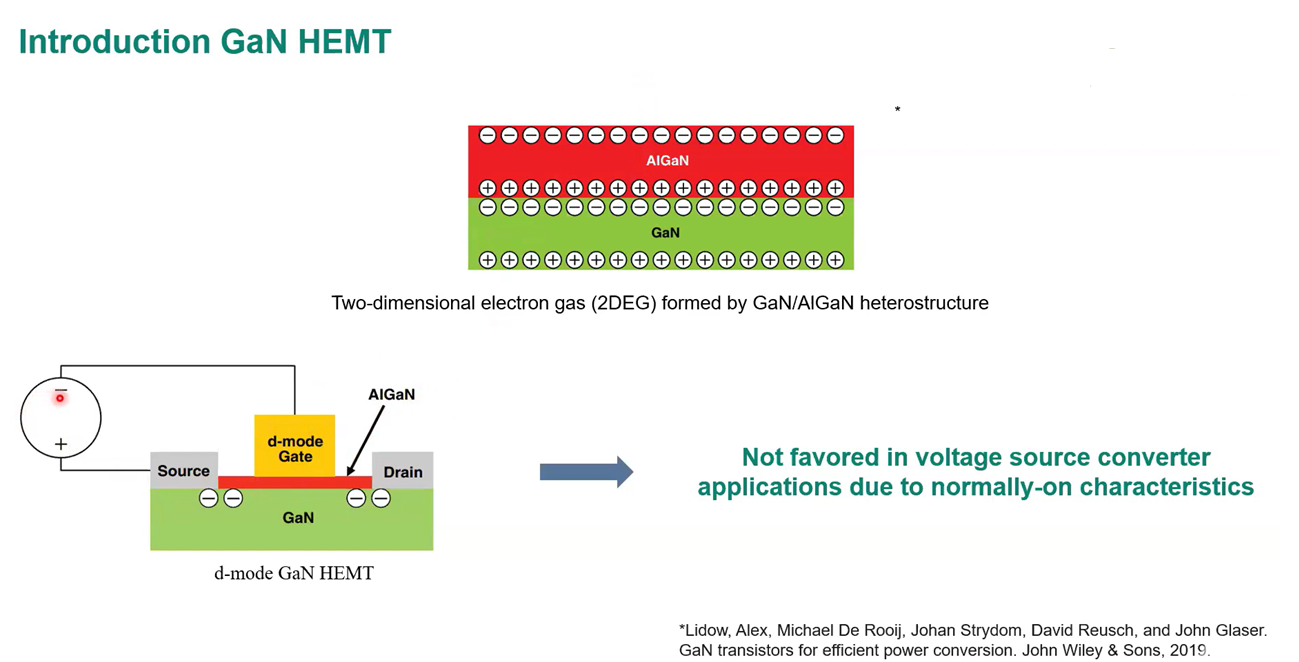

由于GaN 是通过AlGaN和GaN 在交界面的压电效应形成的二维电子气来导电,意味着GaN 是常开器件。
然而电力电子电路常需要常关的器件作为开关管,因此,市面上主要有两种方式将常开的GaN器件变成常关器件。
方式一:在内部串联一个低压增强型N沟道Mosfet。
方式二:在栅极增加P型GaN外延层来实现关断控制。
对比:
DMode | EMode | |
可靠性 (栅极耐压/V) | 18V | 7V |
耐压/V | 较高 | 较低 |
工艺 | 一次外延 | 两次外延 |
晶圆成本 | 低 | 高 |
封装成本 | 高 | 低 |
驱动 | 电压型 | 电流型 |
驱动寄生电感影响 | 敏感 | 不敏感 |
Rds_on | 较大 | 较小 |
Qrr | litter | Zero |
Qg | 较大 | 较小 |
Coss | 较大 | 较小 |
Vsd@Vgs=0 | Vds_Si+Id*Rds(0n)_GaN | |
Vsd@Vgs>Vth_Si | Id*[Rds(on)_GaN+Rds(on)_Si] | |
Vsd@Vgs<Vth | Vth+Vgs_off+Id*Rds(on)_GaN | |
Vender |
NXP、Transphorm、Onsemi、ST、Ti CGD、GaNext、Nexperia、PI、Nexperia |
Infineon、GaN System、EPC、Navitas、RoHM、 英诺赛科、GaN Power、Panasonic、 |
反向导通特性:
EMode:
EMode GaN 的反向恢复特性等效为一个可变导通阈值二极管与一个电阻串联。
电阻的阻值由曲线的斜率决定,二极管的压降由Id电流为零时的Vds电压决定。该电压因Vgs不同而不同。
DMode:
DMode 的导通压降与Vgs关系也很大,但是没有EMode那么线性。当Vgs大于Vth_Si的时候,内部的Si Mosfet导通,等效为一个电阻Rds(on)_Si,当Vgs小于Vth_Si的时候,Si Mosfet关闭,反向导通压降为内部寄生二极管的导通压降。
2、驱动分析
目前,GaN 器件作为开关器件,dV/dt可以做到>=200V/ns,然而Si器件的dV/dt,一般在45V/ns以下。过高的dV/dt对驱动芯片的CMTI要求很高,在驱动芯片选型的时候,需要特别注意这个参数(在另外一篇博文里面分析了由于驱动芯片导致的失败的案例)。
Infineon 官方给了一种驱动GaN的电路,该电路在没有外加负电源的时候,使用电荷泵产生负压做到驱动负压关断。分析如下:
下图中,Rss是驱动高电平阶段,驱动电流调节电阻;
Iss = (VDD-VF)/Rss
Rtr是驱动高低,或者低高切换阶段,开关速度dV/dt的调节电阻;
在开关管能实现软开关时,Rtr的选择不是很关键。
当导通的时候,电容Cc等效为短路,流过电阻Rtr的最大电流为:Ion,max ~ (VDD + VNf)/Rtr
当关断的时候,电容Cc等效为短路,流过电阻Rtr的最大电流为:Ioff,max ~ (Vth + VN)/Rtr
Cc是为了提供负压的偏置。
由于驱动需要一直提供负压,所以要求VN必须一直为正。根据电容电荷守恒原理可以得到:VN = [Cc*(VDD - VF) - Qgeq]/(Cc +Cgs)
当开关管是硬开关时,Qgeq ~ Qgs
当开关管是软开关时,Qgeq ~ Qgs + Qgd
![](https://img2023.cnblogs.com/blog/886966/202306/886966-20230611112403725-742965519.png)
![](https://img2023.cnblogs.com/blog/886966/202306/886966-20230611112951303-502581800.png)
针对上述电路,Infineon官方给出了如下模态分析,四个模态分别为:
-
-
- PWM 从低电平变为高电平
- PWM 维持高电平阶段
- PWM 从高电平变为低电平
- PWM 维持低电平阶段
-
个人对Infineon的四个模态分析,存在以下着一些疑问,以dV/dt = 200V/ns为例,Vds从零上升到400V需要2ns的时间。
从电路的角度,在2ns的时间内,电流在给Rtr,Cc充电的时候,也会流过电阻Rss。
从计算的角度,如果开关频率是1MHz的情况下,一个开关周期1000ns,2ns,甚至是20ns的时间,流过Rss电阻上的电流较小,分析的意义不大。
