8086指令系统

 《8086寻址方式》

　　寻址主要可以分为3类：

　　　　数据寻址

　　　　程序转移地址寻址（即查找下一条指令的地址）

　　　　端口寻址

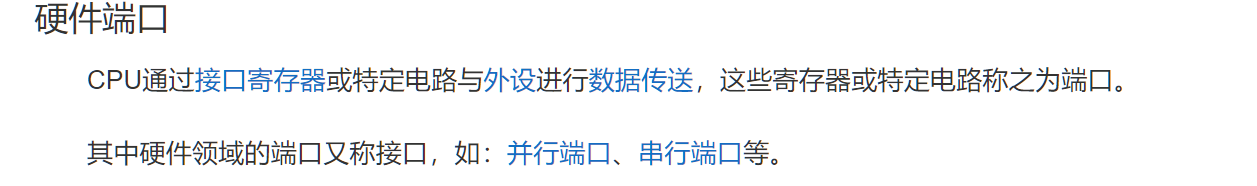

　　解释一下端口：

　　　　



 　　　　　　端口也要编址，其编址方式有两种：

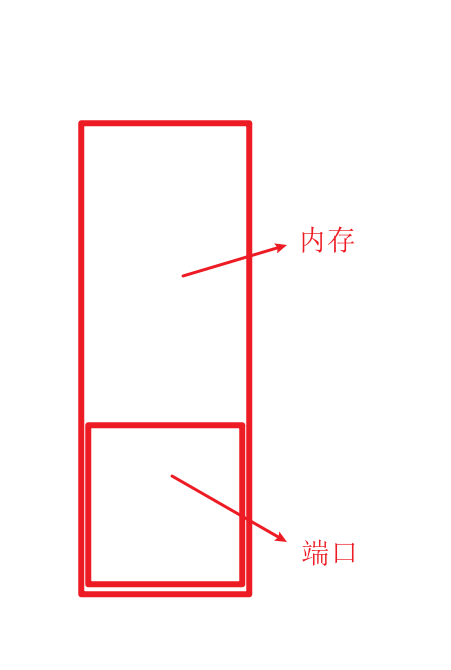

　　　　　　1.集中编址

　　　　　　





 　　　　　　　　　　即端口在内存中，占内存的空间进行编址

　　　　　2.独立编址

　　　　　　





 　　　　　　　　　　端口独立与内存之外

　　　　　　这样有个好处是内存的空间更大了

　　　　　　但是在寻址的时候为了区分是端口的地址还是内存地址

　　　　　　我们要单独地再添加两条指令（在8086中就是IN与OUT）

　　　　　　其作用就是访问端口

　　　　　　与访问内存的指令区分开来

 　《寻址方式的划分》

　　　　根据数据的位置可以分为：

　　　　立即寻址（数据在指令中）

　　　　寄存器寻址（数据在寄存器中）

　　　　内存寻址（数据在内存中）



　　　如果用寄存器进行间接寻址，那么能够使用的寄存器只有

　　　　SI 源变址寄存器

　　　　DI 目的变址寄存器

　　　　BX 基址寄存器

　　　　BP 基址指针寄存器

　　　   计算物理地址时，如果使用的是BX,SI,DI，则段基值隐含由DS提供

　　　　BP，由SS提供

　　

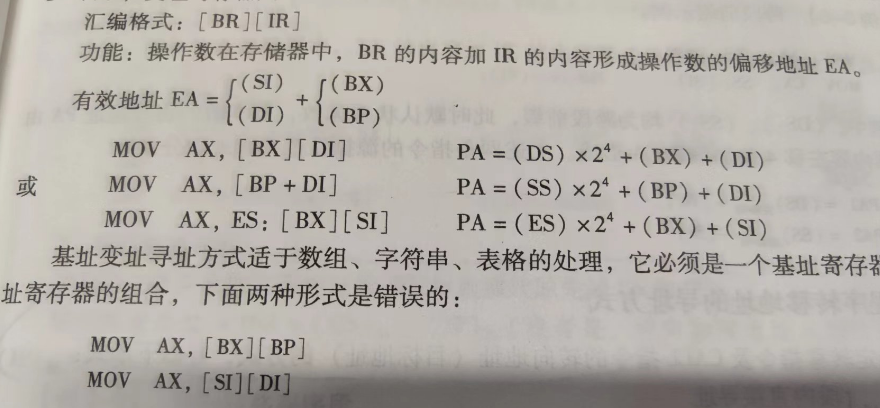

　　《基址变址寻址》

　　  操作数的偏移地址EA 为指令中基址寄存器 BR 内容 和 变址寄存器 IR 内容 之和

　　  即[BR][IR]

　　  注意 基址寄存器只有 BX BP

　　　　   变址寄存器只有 SI DI
　　　　　然后两两组合
 　　







《程序转移地址的寻址方式》

　　首先回顾一下 指令指针寄存器IP，用于存放下一条执行指令

　　这里直接寻址是指直接给出数据，

　　这里间接寻址是指用了寄存器来给出数据





　　在汇编语言上会看到这样的代码：

　　　　JMP WORD PTR [BX]

　　这里说明一下 PTR 与 WORD：

　　　　具体看此博客<-------

　　　　





 　　　　　　　　









　　《段内寻址》





　　　　段内直接寻址 JMP SHORT NEXT（NEXT 为变量或者是标注，名字可变）

　　　　　　  　　　　....

　　　　　　　　　　  ....

　　　　　　　　　　NEXT:ADDAL,[BX]

　　　　这个就是直接跳转到了　这里







　　　　　

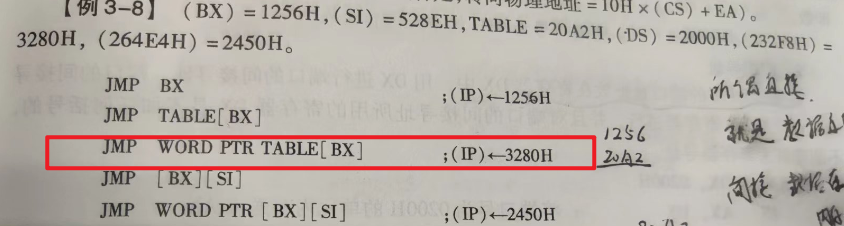

　　　　段内间接寻址 JMP WORD PTR TABLE[BX] （TABLE 也是变量）



　　　比如





 　　　　　　 TABLE[BX] 计算出的 物理地址为232F8H

　　　　其中的数据为3280H 这个数据直接给 IP





　　《段间寻址》

　　　　用指令中提供的转向段地址 和 偏移地址 取代原先的CS 和 IP

　　　　即运用在不同两段代码之间的跳转

　　　　由于需要 新的CS和IP （均为16位的数据，即要两个16位的数据），而寄存器只有一个16位

　　　　所以到寄存器中寻找数据是不行的

　　　　一定是在内存中找数据



　　　　如段间间接寻址：

　　　　　　JMP DWORD PTR [INTERS+BX]

　　　　　　这里DWORD是双字，低位字给IP，高位字给CS

　　　　具体看书P25

　　　　

　　　　



《8086的指令系统》

　《数据传送类指令》

　具体看书P26

　　偏移地址（Offset Address）或有效地址（EA，Effective Address）

　　段地址 PA

　　

　　逻辑地址：PA：EA

　　物理地址：PA*16+EA

　　

　　知道了上面这些来看下如下几个指令：



　　　　MOV  BP  3[BX+SI]

　　　　这个指令的含义为：将 DS：[BX+SI+3] 这个逻辑地址转化为物理地址后

　　　　将其保存的数据copy到寄存器BP中



 　　

　　　　　　　

 　　地址传送指令

　　（1）传送偏移地址指令 LEA

　　　　LEA  OPD  OPS

　　　　指令含义为将偏移地址送入指定寄存器

　　　　如：

　　　　　　MOV  BX, 0100H

　　　　　　MOV  SI, 0210H

　　　　　　LEA  BX,1234[BX+SI]

　　　　本来我们是要将 DS:[BX+SI+1234]这个逻辑地址转化为物理地址后，将其中保存的数放到BX中

　　　　但是这里这条指令LEA （注意后面EA,即偏移地址）

　　　　就是要将偏移地址放到指定寄存器中（这里即为BX）

　　　　所以我们不要转化 直接将 （BX+SI+1234）算出的结果放到 BX中





　　　　输入/输出指令

　　　　输入指令IN，输出指令OUT

　　　　IN AL, PORT

　　　　这条指令的含义为将端口号为PORT的这个端口中的内容交给AL这个寄存器

　　　　需要注意的是：

　　　　　　端口地址在0000h~00FFh范围内时，用8位地址值直接寻址即可；

　　　　　　只有端口地址在0100h~FFFFh范围内时，才必须通过DX寄存器间接寻址。

　　

　　　　如：

　　　　MOV DX , 383H

　　　　IN  AX,DX

　　　　383H 是16位的（其实他省略了前面的0，其实是0383H）

　　　　其要先将值交给DX，再用DX当做端口号，将端口的值输入到AX中



　　　　在0000h~00FFh范围内，端口地址使用8位地址值直接寻址即可，因为这个范围是I/O端口的常用地址范围。

　　　　这种直接寻址方式又被称为“端口地址空间”。



　　　　由于端口地址不属于内存地址空间，不能像访问内存一样直接寻址。

　　　　相反，需要通过DX寄存器来进行间接寻址。

　　　　具体来说，在执行IN或OUT指令时，DX寄存器中存储的值会被用作端口地址，从而实现对I/O端口的读写操作。



《算术运算类指令》

　　《加法指令》

　　这里重点说明如下几个问题:

　　1.INC为何不影响CF标志位？

　　　　因为其只是简单地对目的操作数+1，如果有进位会当做看不见

　　　　所以其不影响CF

　　　　

　　2.什么叫做不带进位和带进位？

　　　　如ADD 为不带进位的加指令

　　　　如ADC 为带进位的加指令

　　　即在进行加操作时，看是否加上CF



　　《减运算指令》

　　

　　　DEC也不影响CF，原因与上面一样

　　　需要注意的是 求补指令NEG

　　　NEG影响标志位同SUB指令,因为本质上其是个减指令

　　　同理比较指令 CMP



　　《乘运算指令》

　　　首先说明一下：

　　　　字节数*字节数 得到 字数据

　　　　这是因为字节有8位

　　　　在8086中字为16位

　　　　8位*8位 其 <16位 但>8位

　　　　一旦超过了8位但小于16位就要用字来装了

　　　　

　　　　同理 字*字==双字　　



　　　还有个问题：

　　　　有符号乘是如何计算的？

　　　　以书上的案例：

　　　　有符号数相乘 0B4H*11H为何得到 0FAF4H？

　　　　　　　　　首先解释一下有符号数

　　　　　　即最高位其被当做符号位

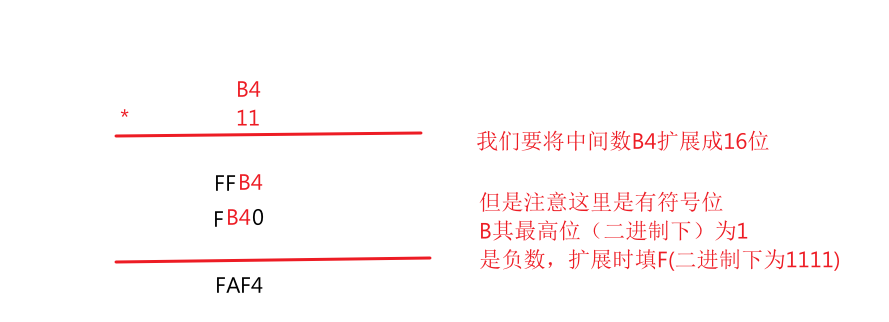

　　　　 0B4H*11H 的过程是：

　　　　　　





　　　　　　除法指令与符号扩展指令也可以按上面这样理解



《十进制调整指令》

　　BCD码（Binary-Coded Decimal）是一种用于将十进制数字转换为二进制数字的编码方式。它使用4位二进制数来表示1位十进制数中的0-9这10个数码，因此可以直接用计算机来处理和存储数字。

　　BCD码可分为有权码和无权码两类。有权BCD码有8421码、2421码、5421码，其中8421码是最常用的BCD码；无权BCD码有余3码，余3循环码等。其中，8421码是将十进制数的每一位数都分别用4位二进制数来表示的方式，例如数字5的8421码为0101。

　　这种编码方式广泛应用于数字显示、计数器、电子时钟等领域。

　　

　　我们知道BCD在进行加减运算时都是按照16进制的方式运算（因为4位二机制数表示）

　　但是我们用BCD码表示的是十进数

　　

　　在加法上 BCD码本来是要逢十进一，但是计算机会逢十六进一

　　相差了6

　　所以在进行加法时，如果BCD码的位上表示的数在进行加操作时没>9,则啥也不做

　　但是>9了，则会进行+6操作进行补正





　　在减法上同理，计算机在减法向高位借位时，借一位就是16

　　但是在十进制上借一位是10

　　则相差了6

　　如果发生了借位（高四位看CF标志位,低四位看AF ，如果有借位（进位）其值为1）则要-6进行补正



　　上面都是如果AF=1(有进位/借位)或低四位>9 (对于减法，BCD码的4位二级制数最大只能表示9，如果>9则说明一定是借位是上的问题)

　　就AL=AL-6

　　如果CF=1（有进位/借位）或 AL>=0A0H(说明高四位发生了进位/借位)

　　那么相对应地+-6

　　

　　

　　　　

 《DOSBOX和MASM下的实验》

　　回答一下：

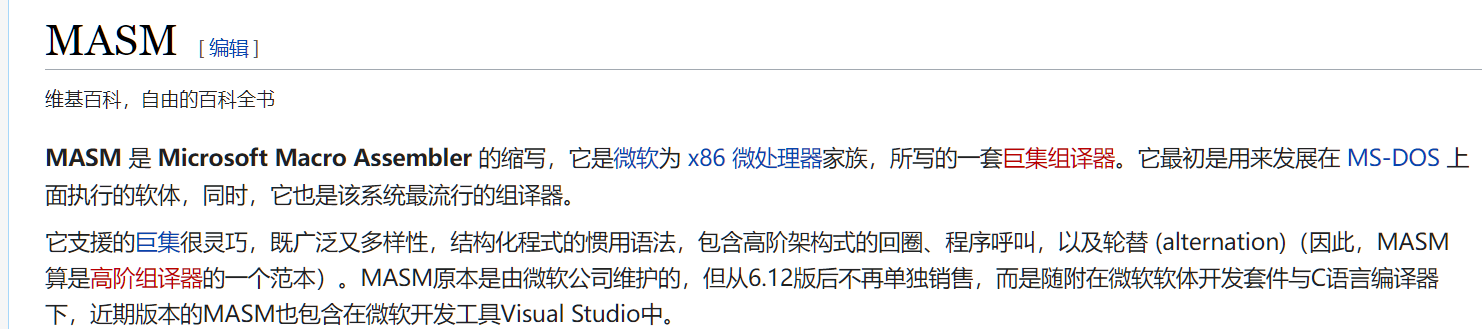

　　MASM是什么？

 　　

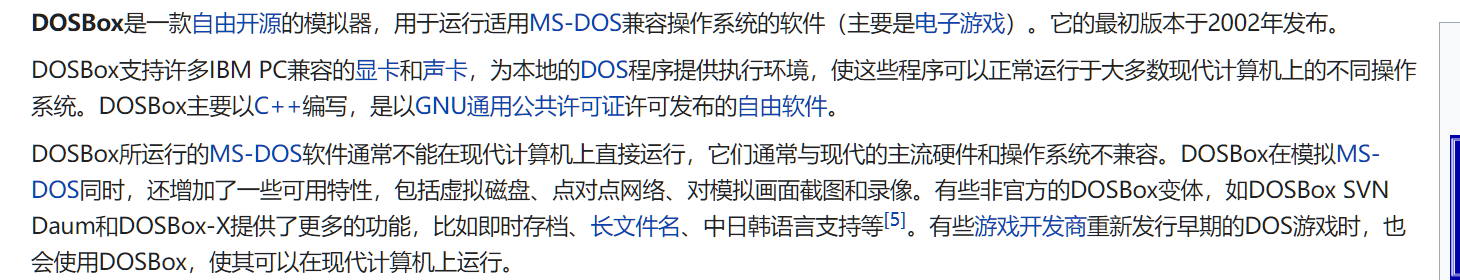

　　DOSBOX是什么？



 首先要知道

　　.asm是汇编源文件（相当于linux下的.s）

　　.obj是目标文件（相当于linux下的.o）

　　

　那么如何在windows下运用DOSBOX和MASM

　　来由.asm得到.obj文件呢？

　　　　输入masm

　　　　然后他会友好地向你提供提示

　　　当然可以使用dir 命令查看当前文件夹的文件



　　得到.obj文件之后又如何得到可执行文件呢？（快想想在linux中学习的东西！）

　

　　当然是链接了！！！

　　linux中是ld指令

　　那么在windows的这两款软件下呢？

　　　　很简单，直接用输入 link

　　　下面就是输入你要链接的.obj文件了



　　然后debug xxx.exe

　　就是调试你生成的可执行文件了

　　不错的DEBUG 命令 大全（其实不全）

　　　　

　　等等，前提呢？.asm文件咋来？

　　　　当然是在笔记本（或者其他）下

　　　　写入汇编代码了

　　我现在已知的可运行的汇编代码如下：

assume cs:codesg

codesg segment

    mov ax,00001
    add ax,ax

codesg ends

end









《习题感悟》　　

1.常常看到数据段这个名词，那么数据段到底是什么？

　　这个问题牵扯到代码的编译->目标文件的过程，具体看计算机系统基础

　　我们知道目标文件分为两种：

　　　　1.可重定位可链接目标文件，即还没链接过

　　　　2.可执行目标文件

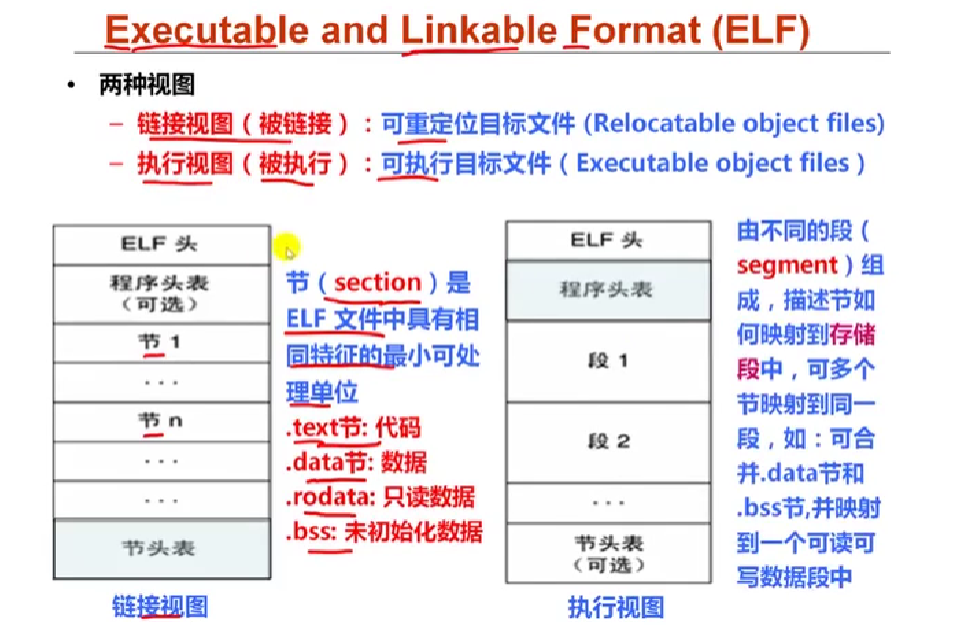

　　　他们都可以用ELF的文件格式进行描述：

　　　对应地有两种视图：

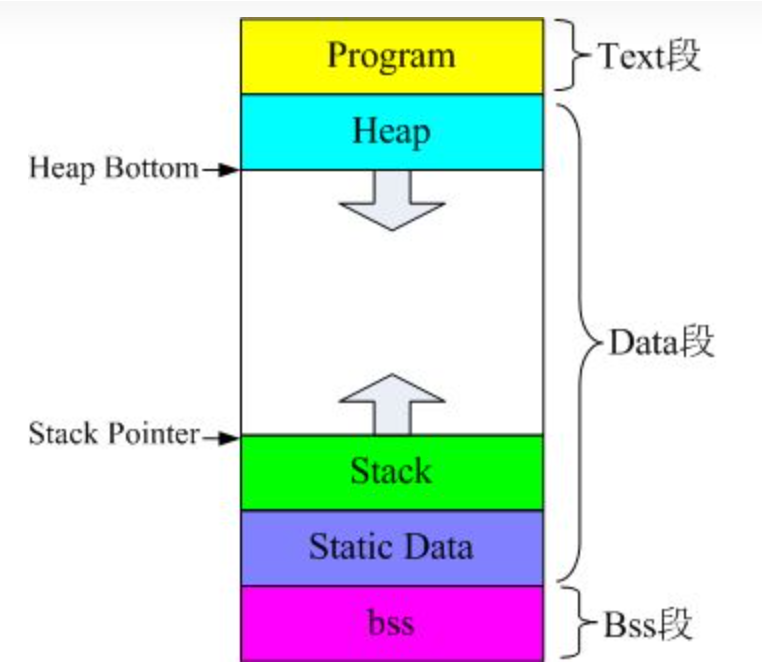

　　在执行视图上：

可以看到：Data段也就是我们说的数据段

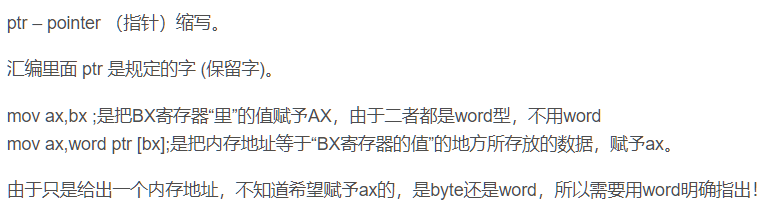

2.在写指令时什么时候要加上如： WORD PTR 的描述？

　　可以知道：

　　当需要指明操作的数据是什么数据类型时必须要加上

　　再如：　　

　　　　JMP DWORD PTR [BX]

　　在程序转移地址寻址中，有段内（在同一段地址，由DS指出）和段间（在不同地址）寻址

　　　　其是寻找下一条需要执行的指令，所以伴随着是IP的改变

　　即 DS 与 IP一起指出物理地址

　　当 JMP WORD PTR [BX]时是段内寻址，只是IP变成了 [BX]的数据

　　当 JMP DWORD PTR [BX] 时是段间寻址，这个时候CS 和 IP 的值 被 [BX]的接下来两个字分别刷新了

　　所以可以看出 加上类似 WORD PTR 描述的重要性



 3.指令中指定要使用的寄存器们

　　1.在输入输出指令中：外设信息送到累加器中（AX[AH,AL]）, 当端口号>=256 端口号要先放到 DX中

　　2.在乘运算指令中：是用累加器（AX[AH,AL]）来当被乘数，结果放到AX中，

　　　　双字结果：高位放DX，低位放AX

　　　　3.位移指令中：CL用来放指定位移次数，CF放位移掉的数据

　　　　 4.串操作指令中：DS：SI来寻找源串，ES:DI来寻找目的串
