汇编语言程序设计（十四）端口

目录

• 端口port
• 端口的读写
• CMOS RAM 芯片
• 逻辑左移执行shl和逻辑右移指令shr

端口port

• 计算机与硬件或网络交互的接口。
• CPU可以直接读取3个地方的数据：
  ** （1）CPU内部的寄存器
  ** （2）内存单元
  ** （3）端口，CPU通过端口才能读取硬件或网络的数据，端口的本质就是接口芯片中的一些寄存器。

端口的读写

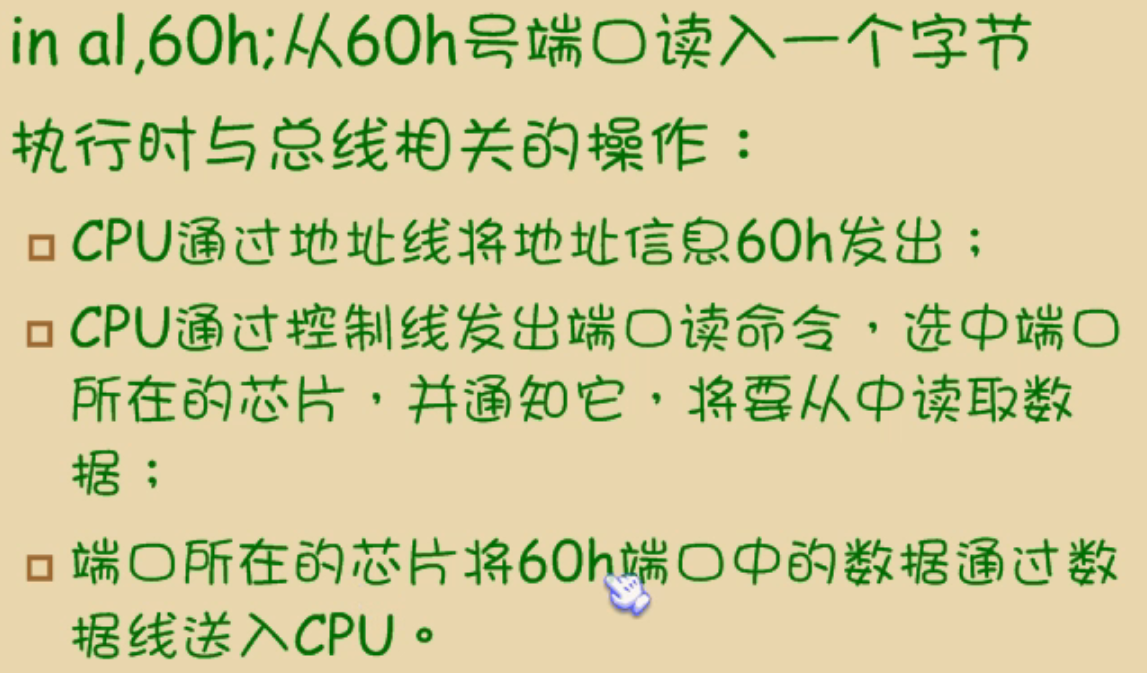

• 对端口的读写不能用mov、push、pop等内存读写指令，端口读写执行只有两条，in和out。分别用于从端口读入数据和往端口写入数据。

• 在in和out指令中，只能使用ax或al来存放从端口中读入的数据或要发到端口中的数据，访问8位端口时用al，访问16位端口时用ax。

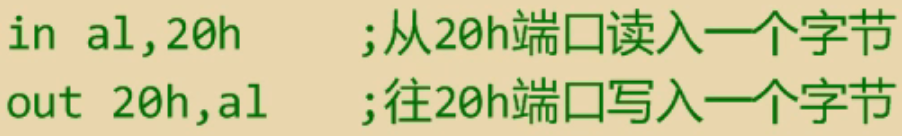

• 对0~255以内的端口进行读写:

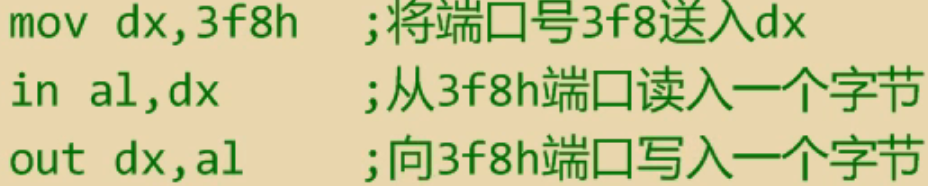

• 对256~65535的端口进行读写时，端口号要放在dx中，不能直接用立即数了：

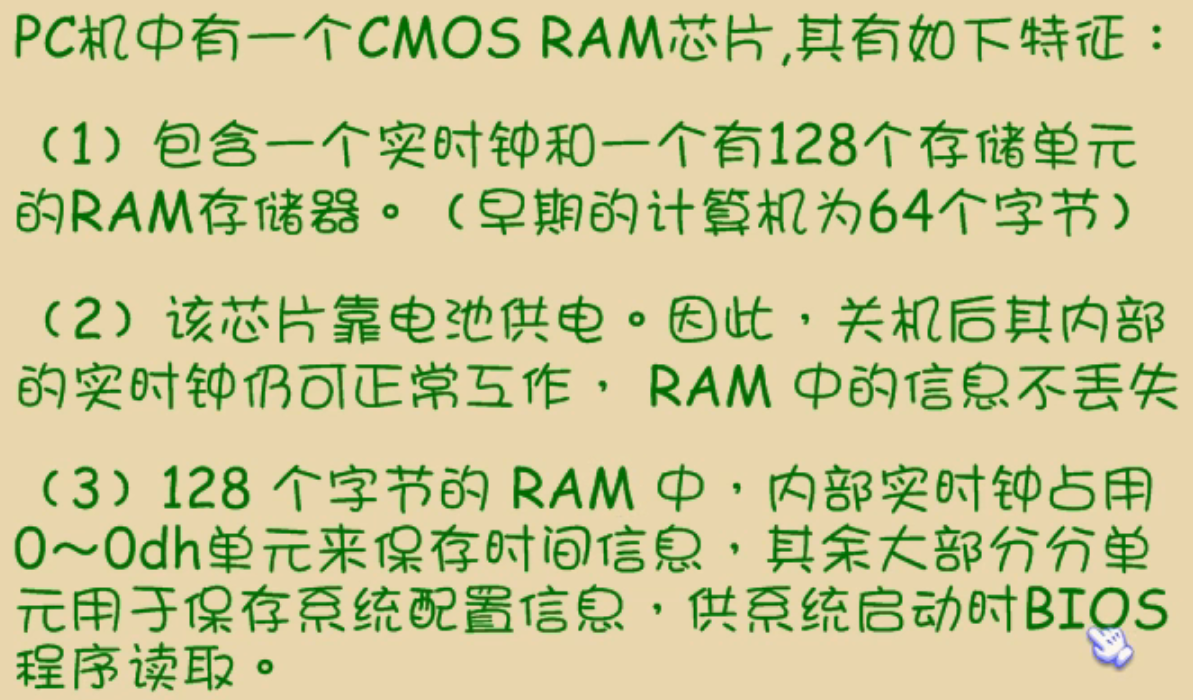

CMOS RAM 芯片

• CMOS RAM 存放着一些配置信息，以及时间信息，在主板上有一块小电池维持着时间信息的更新。
• BIOS提供了相关的程序，使得程序员可以在开机时配置CMOS RAM中的系统信息。

• CMOS RAM 芯片中有两个端口，端口地址为70h和71h，CPU可以通过这两个端口来读写CMOS RAM。
• 70h为地址端口，存放要访问的CMOS RAM单元的地址。
• 71为数据端口，存放要读取的数据，或者要写入的数据。

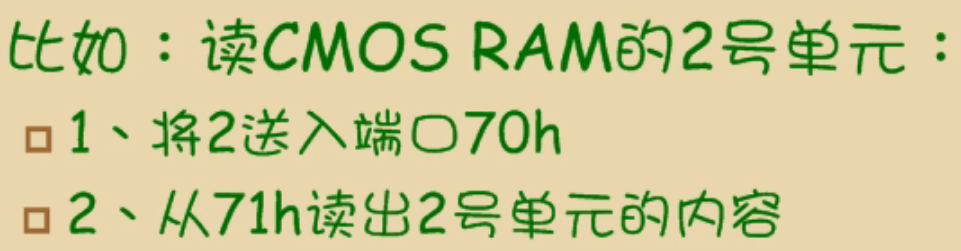

• CPU对CMOS RAM的读写分两步进行。首先选定要读写的地址，然后读取或写入数据。


逻辑左移执行shl和逻辑右移指令shr

• 逻辑左移一位就相当于十进制乘以2。

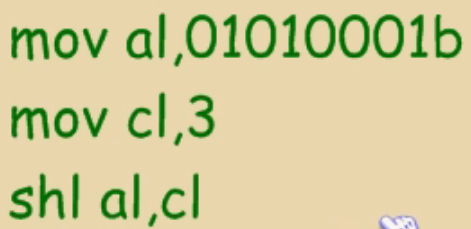

• 如果左移一位在shl指令中可以直接用立即数1，如果移位位数大于1，则必须将移位位数放在寄存器cl中。

• 并将移出的最后一位放在CF中。


• 逻辑右移一位相当于除以2，用法跟左移shl完全一样。
