ICG cell的理解
ICG-Integrated Clock Gating cell（集成时钟门控单元）

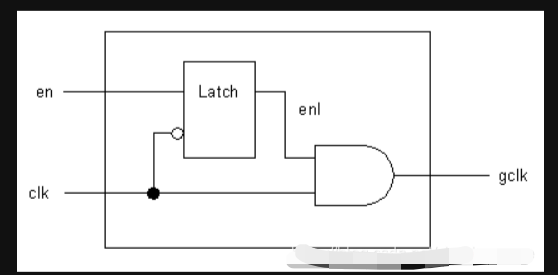

等效电路如下：
ICG由一个latch（低电平有效）和一个与门（gating cell，也可以是或门）组成。ICG 可以过滤掉en信号中的毛刺信号

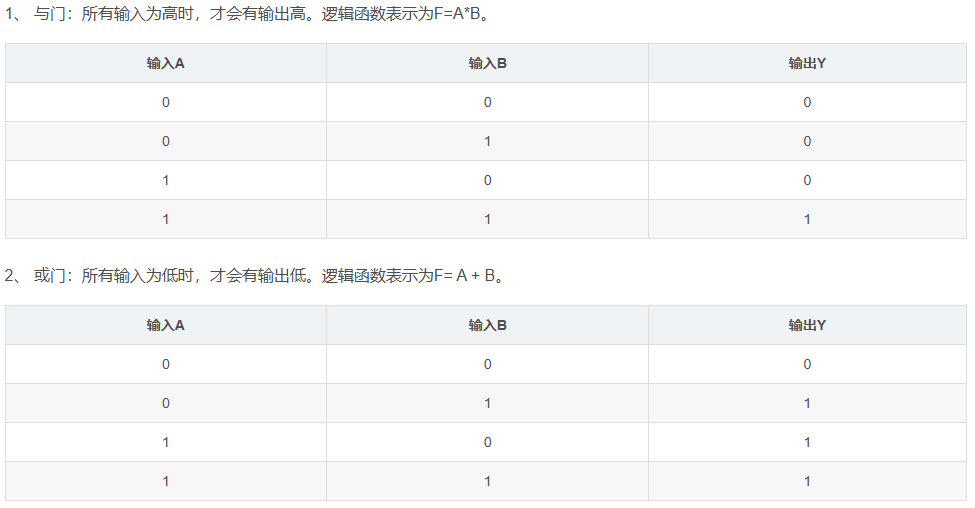

与或门的真值表：
过滤原理图下：
由上图可以发现，en信号在clk低电平期间产生了毛刺，并且该latch是低电平有效，所以会采集到该毛刺信号，如信号enl中所示，但是由于该ICG的gating cell采用的是与门，此时clk为低电平，即使enl有毛刺信号，也不能通过与门，因此该毛刺信号被过滤。

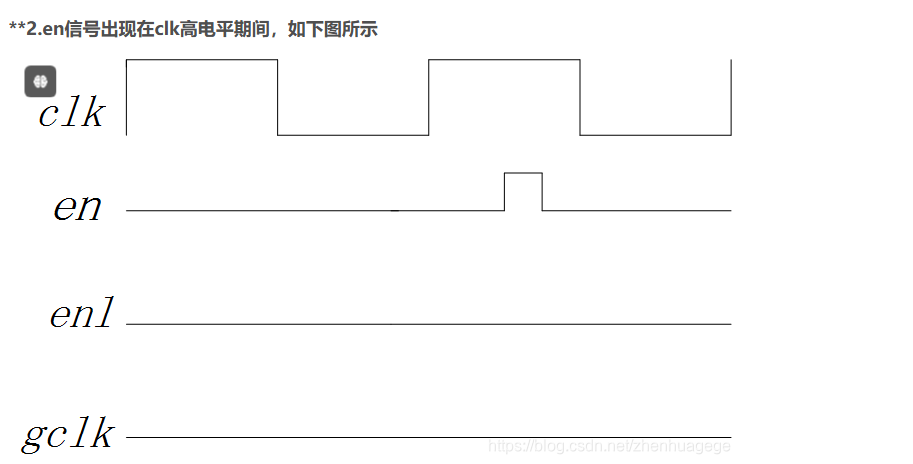

由于ICG中的latch是低电平有效，所以在clk高电平期间，latch采集不到en中的毛刺信号，因此该毛刺信号被过滤掉了。
----分割线

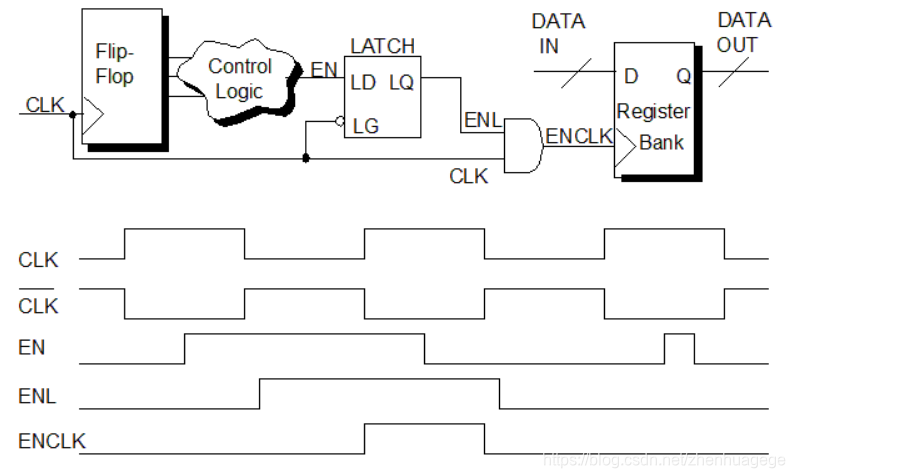

综合以上，可以发现，无论en中的毛刺信号出现在clk低电平或者是高电平期间，ICG可以有效过滤掉en信号中的毛刺，得到好的clk波形！具体的ICG电路及其波形图如下所示：
PS：Clock gate不能对clock的信号波形做任何改变，只能对clock做开关处理！
