ELK分析Nginx日志和可视化展示
ELK分析Nginx日志和可视化展示
一、概述
使用ELK收集nginx access日志，利用Grafana做出一套可视化图表
二、环境准备
环境说明
操作系统：centos 7.6
docker版本：19.03.12
ip地址：192.168.31.196
elk搭建
关于elk的搭建，请参考以下3篇文章：
docker安装elasticsearch和head插件
docker安装logstash
docker安装kibana
nginx安装
线上nginx直接用yum安装的
yum install -y nginx
三、nginx日志格式
默认的nginx日志格式，需要改为指定的格式
http {
log_format main '$remote_addr - $remote_user [$time_local] "$request" '
'$status $body_bytes_sent "$http_referer" '
'"$http_user_agent" "$http_x_forwarded_for"';
log_format aka_logs
'{"@timestamp":"$time_iso8601",'
'"host":"$hostname",'
'"server_ip":"$server_addr",'
'"client_ip":"$remote_addr",'
'"xff":"$http_x_forwarded_for",'
'"domain":"$host",'
'"url":"$uri",'
'"referer":"$http_referer",'
'"args":"$args",'
'"upstreamtime":"$upstream_response_time",'
'"responsetime":"$request_time",'
'"request_method":"$request_method",'
'"status":"$status",'
'"size":"$body_bytes_sent",'
'"request_body":"$request_body",'
'"request_length":"$request_length",'
'"protocol":"$server_protocol",'
'"upstreamhost":"$upstream_addr",'
'"file_dir":"$request_filename",'
'"http_user_agent":"$http_user_agent"'
'}';
#access_log /var/log/nginx/access.log main;
access_log /var/log/nginx/access.log aka_logs;
注意：这里的nginx的所有访问日志，统一在/var/log/nginx/access.log。
如果你的环境，单独为每一个虚拟主机分配了access日志，那么就需要在对应的虚拟主机配置文件，应用格式aka_logs即可。
四、logstash配置
注意：由于本文，直接使用logstash采集nginx日志，并发送给elasticsearch。
如果是使用filebeat收集nginx日志，请查阅参考文章中的配置说明。
nginx.conf
新建文件nginx.conf
/data/elk7/logstash/config/conf.d/nginx.conf
内容如下：
input {
file {
## 修改你环境nginx日志路径
path => "/var/log/nginx/access.log"
ignore_older => 0
codec => json
}
}
filter {
geoip {
#multiLang => "zh-CN"
target => "geoip"
source => "client_ip"
database => "/usr/share/logstash/GeoLite2-City.mmdb"
add_field => [ "[geoip][coordinates]", "%{[geoip][longitude]}" ]
add_field => [ "[geoip][coordinates]", "%{[geoip][latitude]}" ]
# 去掉显示 geoip 显示的多余信息
remove_field => ["[geoip][latitude]", "[geoip][longitude]", "[geoip][country_code]", "[geoip][country_code2]", "[geoip][country_code3]", "[geoip][timezone]", "[geoip][continent_code]", "[geoip][region_code]"]
}
mutate {
convert => [ "size", "integer" ]
convert => [ "status", "integer" ]
convert => [ "responsetime", "float" ]
convert => [ "upstreamtime", "float" ]
convert => [ "[geoip][coordinates]", "float" ]
# 过滤 filebeat 没用的字段,这里过滤的字段要考虑好输出到es的，否则过滤了就没法做判断
remove_field => [ "ecs","agent","host","cloud","@version","input","logs_type" ]
}
# 根据http_user_agent来自动处理区分用户客户端系统与版本
useragent {
source => "http_user_agent"
target => "ua"
# 过滤useragent没用的字段
remove_field => [ "[ua][minor]","[ua][major]","[ua][build]","[ua][patch]","[ua][os_minor]","[ua][os_major]" ]
}
}
output {
elasticsearch {
hosts => "192.168.31.196"
#user => "elastic"
#password => "password"
index => "logstash-nginx-%{+YYYY.MM.dd}"
}
}
注意2个位置：
/usr/share/logstash/GeoLite2-City.mmdb，这个是地图数据文件
elasticsearch {xx} 这里填写elasticsearch信息，由于我的elasticsearch 没有开启认证，因此不需要用户名和密码，请根据实际情况填写。
GeoLite2-City.mmdb
GeoLite2-City.mmdb是IP信息解析和地理定位的。官方下载是需要收费的，因此我找了一个免费下载地址。
下载地址1：https://pan.baidu.com/s/1sjtdvPV
备用下载地址：
链接：https://pan.baidu.com/s/1eJkDqq2nvV3vETyUfOBypw
提取码：2jq5
下载完成后，将此文件，上传到/data/elk7/logstash目录，待会启动logstash，就会挂载进去。
以新的方式启动logstash
docker rm -f logstash
docker run -d \
--name=logstash \
--restart=always \
-p 5044:5044 \
-v /data/elk7/logstash:/usr/share/logstash \
-v /var/log/messages:/var/log/messages \
-v /var/log/nginx:/var/log/nginx \
logstash:7.5.1
等待30秒，查看logstash日志是否有错误
docker logs -f logstash

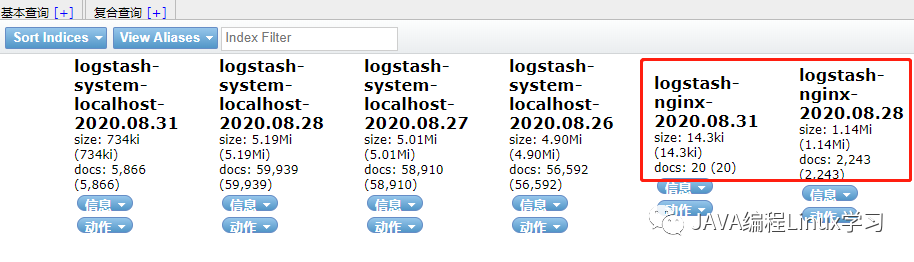

访问head插件，查看索引是否生成
http://192.168.31.196:9100/
有出现logstash-nginx 索引，说明成功了。
五、Grafana配置
关于grafana的安装，请参考链接：
https://www.cnblogs.com/xiao987334176/p/9930517.html
添加数据源

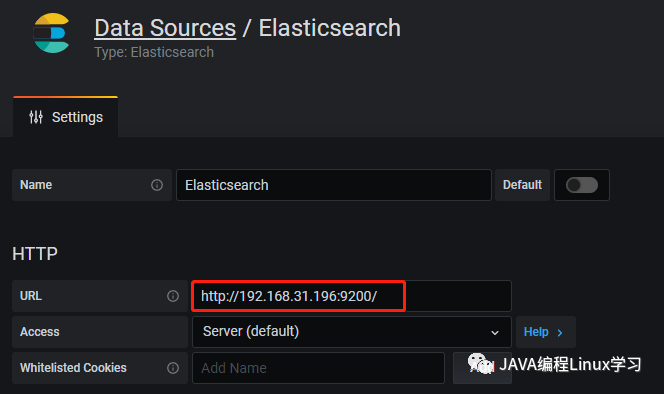

添加elasticsearch数据源，这里输入elasticsearch的url
如果elasticsearch需要认证，在下面的Auth设置中，Basic auth开启，输入用户名和密码。

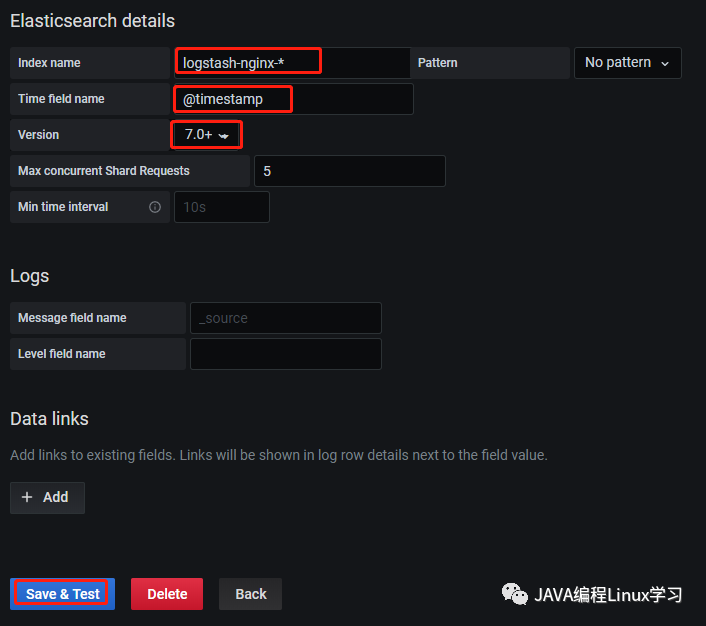

输入索引值，时间戳，选择版本：7.0+
如果测试通过，则会添加成功。
安装插件
进入grafana容器，安装2个插件，用来支持展示图表的。
grafana-cli plugins install grafana-piechart-panel
grafana-cli plugins install grafana-worldmap-panel
重启grafana
docker restart grafana
导入模板
模板下载地址为：https://grafana.com/grafana/dashboards/11190

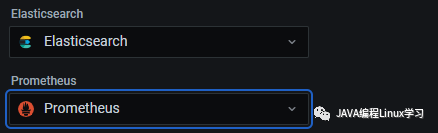

下载最新版本，导入json文件，选择2个数据源
查看效果
刷新页面，效果如下：
本次参考链接：https://grafana.com/grafana/dashboards/11190
转自：https://www.cnblogs.com/Lqdream/p/16918607.html
