如何优雅的在 Kubernetes Pod 内进行网络抓包
设为「星标」,每天带你玩转 Linux !
使用 Kubernetes 时,经常会遇到一些棘手的网络问题需要对 Pod 内的流量进行抓包分析。然而所使用的镜像一般不会带有 tcpdump 命令,过去常用的做法简单直接暴力:登录到节点所在节点,使用 root 账号进入容器,然后安装 tcpdump。抓到的包有时还需要拉回本地,使用 Wireshark 进行分析。而且整个过程非常繁琐,跨越几个环境。
正好前几天也做了一次抓包问题排查,这次就介绍一下快速进行网络抓包的几种方法。
TL;DR
几种方法各有优缺点,且都不建议在生产环境使用。假如必须使用,个人倾向于 kubectl debug 临时容器的方案,但这个方案也有不足。
- 使用额外容器:这种方案为了 Pod 添加一个额外的容器,使用了静态编译的 tcpdump 进行抓取,借助了多容器共享网络空间的特性,适合 distroless 容器。缺点是需要修改原来的 Pod,调式容器重启会引起 Pod 重启。
- kubectl plugin ksniff:一个 kubectl 插件。支持特权和非特权容器,可以将捕获内容重定向到 wireshark 或者 tshark。非特权容器的实现会稍微复杂。
- kubectl debug 临时容器:该方案对于 distroless 容器有很好的支持,临时容器退出后也不会导致 Pod 重启。缺点是 1.23 的版本临时容器才进入 beta 阶段;而且笔者在将捕获的数据重定向到本地的 Wireshark 时会报数据格式不支持的错误。
环境
使用 k3d 创建 k3s 集群,这里版本选择 1.23:
$ k3d cluster create test --image rancher/k3s:v1.23.4-k3s1
抓包的对象使用 Pipy[1] 运行的一个 echo 服务(返回请求的 body 内容):
$ kubectl run echo --image addozhang/echo-server --image-pull-policy IfNotPresent
为了方便访问,创建一个 NodePort Service:
$ kubectl expose pod echo --name echo --port 8080 --type NodePort
挂载容器
在之前的文章我们介绍调试 distroless 容器的几种方法时曾用过修改 Pod 添加额外容器的方式,新的容器使用镜像 addozhang/static-dump
镜像。这个镜像中加入了静态编译的 tcpdump。
修改后的 Pod:
apiVersion: v1
kind: Pod
metadata:
labels:
run: echo
name: echo
spec:
containers:
- image: addozhang/echo-server
imagePullPolicy: IfNotPresent
name: echo
resources: {}
- image: addozhang/static-dump
imagePullPolicy: IfNotPresent
name: sniff
command: ['sleep', '1d']
dnsPolicy: ClusterFirst
restartPolicy: Always
status: {}
重新部署后,就可以使用下面命令将抓取网络包并重定向到本地的 Wireshark:

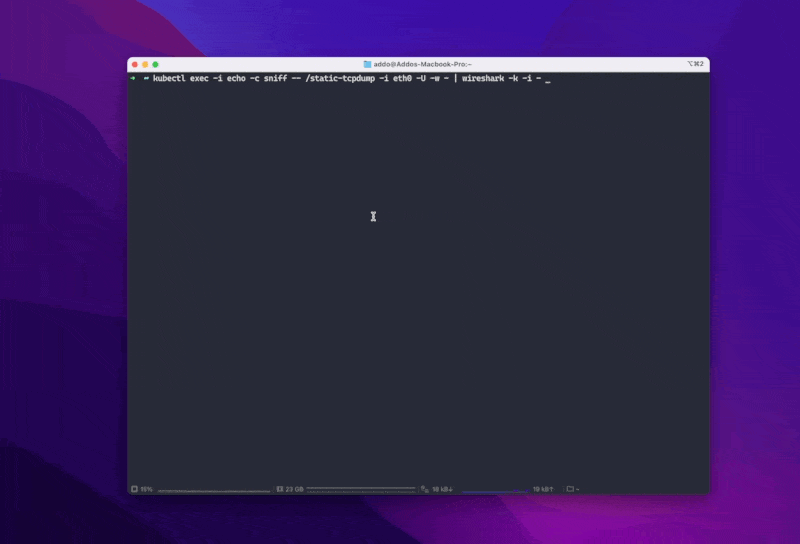

$ kubectl exec -i echo -c sniff -- /static-tcpdump -i eth0 -U -w - | wireshark -k -i -
kubectl plugin ksniff
ksniff[2] 是一个 kubectl 插件,利用 tcpdump 和 Wireshark 对 Pod 中的网络包实现远程抓取。使用这种方法既可以借助 Wireshark 的强大功能,又能降低对 Pod 的影响。
ksniff 的实现是上传一个静态编译的tcpdump 到 Pod 中,然后将 tcpdump 的输出重定向到本地的 Wireshark 进行调试。
核心可以理解成 tcpdump -w - | wireshark -k -i -
,与前面使用 debug 容器的方案类似。
安装
通过 krew[3] 安装:
$ kubectl krew install sniff
或者下载发布包,手动安装:
$ unzip ksniff.zip
$ make install
特权模式容器
使用说明参考 ksniff 官方说明[4],这里我们只需要执行如下命令,默认就会重定向到 Wireshark,不需要显示地指定:

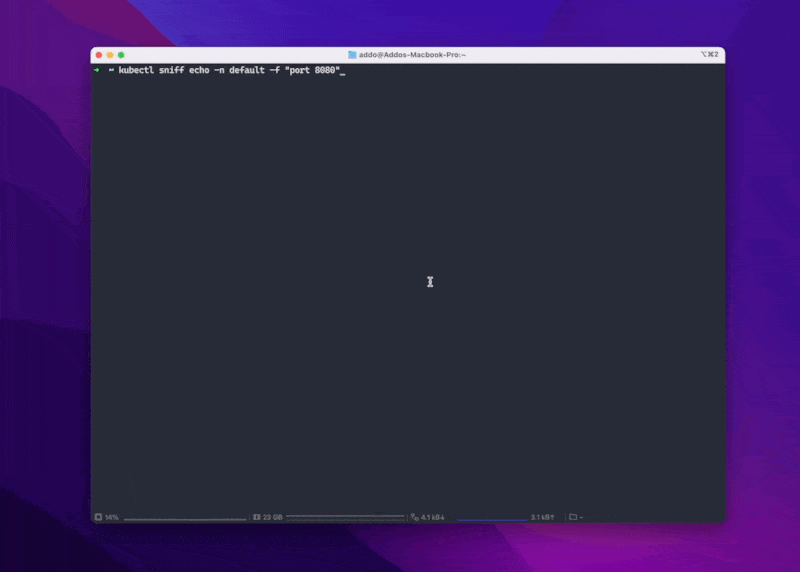

$ kubectl sniff echo -n default -f "port 8080"
除了使用 Wireshark,可以使用其命令行模式的 tshark:
$ kubectl sniff echo -n default -f "port 8080" -o - | tshark -r -
非特权模式容器
对于无特权的容器,就无法使用上面的方法了,会收到如下的错误提示:
INFO[0000] command: '[/tmp/static-tcpdump -i any -U -w - port 8080]' executing successfully exitCode: '1', stdErr :'static-tcpdump: any: You don't have permission to capture on that device
(socket: Operation not permitted)
不过,Ksniff 对此类容器也提供了支持。通过添加 -p
参数,ksniff 会创建一个新的可以访问节点上 Docker Daemon 的 pod,然后将容器附加到目标容器的网络命名空间,并执行报文捕获。
注意,笔者使用的是 k3s 的环境,执行命令时需要通过参数指定 Docker Daemon 的 socket 地址 --socket /run/k3s/containerd/containerd.sock

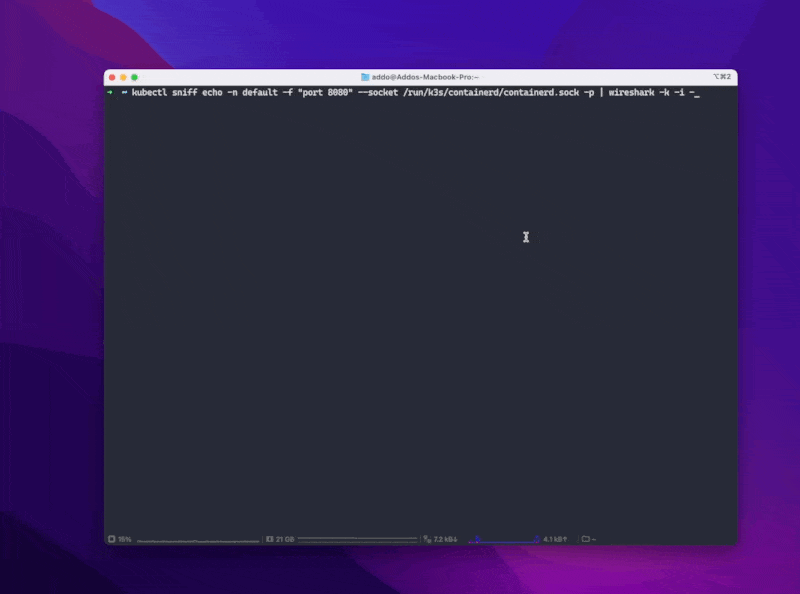

$ kubectl sniff echo -n default -f "port 8080" --socket /run/k3s/containerd/containerd.sock -p | wireshark -k -i -
kubectl debug 临时容器
接下来也是之前介绍过的 kubectl debug ,也就是为 Pod 添加临时容器[5]。
同样我们可以通过这种方法对 Pod 的网络进行抓包,临时容器我们使用 addozhang/static-dump
镜像。

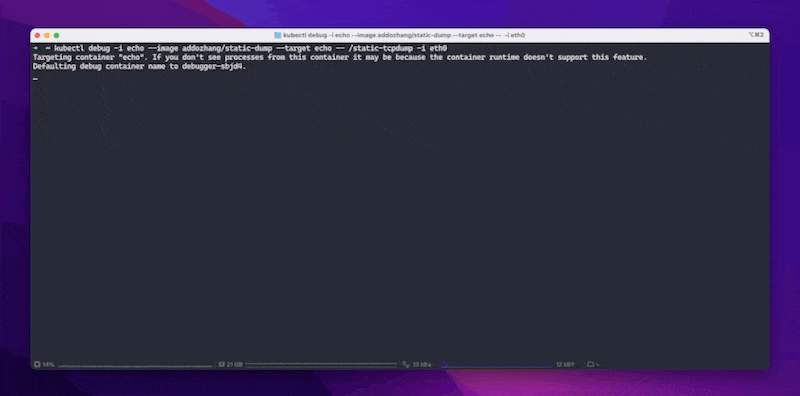

$ kubectl debug -i echo --image addozhang/static-dump --target echo -- /static-tcpdump -i eth0
大家能发现这里将捕获的内容直接输出在标准输出中了,而不是重定向到本地的 Wireshark。
原本临时容器应该是其中最接近完美的方案:不需上传任何文件目标容器、无需修改 Pod、无需重启、无需特权、支持 distroless 容器。然而,当尝试重定向到 Wireshark 或者 tshark 的时候,会遇到 Data written to the pipe is neither in a supported pcap format nor in pcapng format. 问题。
最后经过一番折腾,也未能解决该问题。有解决了问题的朋友,也麻烦评论告知一下。感谢!
参考资料
[1]Pipy: https://github.com/flomesh-io/pipy
[2]ksniff: https://github.com/eldadru/ksniff
[3]krew: https://github.com/GoogleContainerTools/krew
[4]ksniff 官方说明: https://github.com/eldadru/ksniff#usage
[5]临时容器: https://kubernetes.io/zh/docs/concepts/workloads/pods/ephemeral-containers/
