vrrp与DHCP

vrrp与DHCP

vrrp报文协议

advertisement（心跳线）--目的ip地址224.0.0.18，目的mac地址01-00-5e-00-00-122，协议号是112.

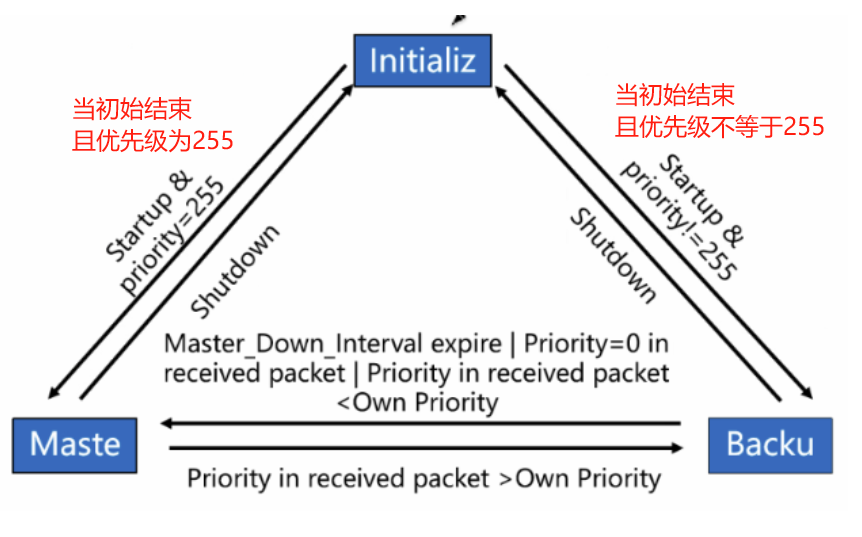

状态机：（优先级0-255）



• 默认0 - 255

• 0 代表主要退出

• 255代表 有设备和虚拟ip冲突

• 可手动配置 1-254

• 优先级相同会比较接口地址大的优先

• 优先级默认为100



初始状态先判断自己的优先级是否为255，为255直接成为主（设备优先级为255代表有一台真实的网关设备）

初始状态下如果自己的优先级不为255先成备

成为备后会等待3s的心跳线时间

成为主： 收不到其他设备的vrrp报文 收到的vrrp报文优先级为0 收到的vrrp报文优先级比我小

成为备： 收到vrrp报文且vrrp的报文优先级比我大

设备类型

　　master路由器：通过比较VRRP优先级，优先级大的是master路由器； 周期性的发送VRRP报文，维护master路由器和备份路由器的身份； 周期时间默认是1s； 备份网关，通过比较 VRRP 优先级，优先级小的是备份路由器

　　backup路由器：通过不断的接收master路由器发送的 VRRP 报文来判断master路由器的状态； 如果在一定的时间内，收不到 VRRP 报文，则认为master路由器出现故障，自己升级为master路由器； 这个“一定的时间”，默认是“master路由器发送VRRP的周期”的3倍，所以默认是 3s

　　initialize：设备启动时进入此状态，当收到接口Startup的消息，将转入Backup或Master状态(IP地址拥有者的接口优先级为255，直接转为Master)。在此状态时，不会对VRRP报文做任何处理。

　　虚拟网关：通过VRRP虚拟出来的网关IP地址，这个网关IP地址，是配置在终端设备上的； 终端设备访问其他网段时，直接将数据发送给虚拟网关IP地址， 此时只有master路由器会回应针对虚拟网关IP地址的ARP请求，所以最终终端设备发送的数据 发送到了master路由器设备上主机设置的网关 是 不在配置在 真实接口上

　　VRID：相同在同一个组中只有在同一个组中才会共享 虚拟ip 虚拟路由器的标识。有相同VRID的一组路由器构成一个虚拟路由器VRRP报文格式VRRP只使用到advertisement这一种报文，VRRP使用ip报文作为传输协议报文，协议号为112，使用固定的组播地址224.0.0.18进行发送

　　VRRP状态机：VRRP协议中定义了三种状态机：初始状态（Initialize）、活动状态（Master）、备份状态（Backup）。其中，只有处于活动状态的设备才可以转发那些发那些发送到虚拟IP地址的报文。

VRRP工作原理

(1) 虚拟路由器中的路由器根据优先级选举出Master。Master路由器通过发送免费ARP报文，将自己的虚拟MAC地址通知给与它连接的设备或者主机，从而承担报文转发任务；

(2) Master路由器周期性发送VRRP报文，以公布其配置信息(优先级等)和工作状况；

(3) 如果Master路由器出现故障，虚拟路由器中的Backup路由器将根据优先级重新选举新的Master；

(4) 虚拟路由器状态切换时，Master路由器由一台设备切换为另外一台设备，新的Master路由器只是简单地发送一个携带虚拟路由器的MAC地址和虚拟IP地址信息的免费ARP报文，这样就可以更新与它连接的主机或设备中的ARP相关信息。网络中的主机感知不到Master路由器已经切换为另外一台设备。

(5) Backup路由器的优先级高于Master路由器时，由Backup路由器的工作方式(抢占方式和非抢占方式)决定是否重新选举Master。

DHCP原理与配置

动态获取——方便，减少工作，减少错误，节约地址

DHCP报文协议

• DHCP DISCOVER——客户端用来寻找DHCP服务器
• DHCP OFFER——DHCP服务器用来响应DHCP discover报文，此报文携带了各种配置信息
• DHCP REQUEST——客户端请求配置确认，或者续借租期
• DHCP ACK——服务器对request报文的确认响应
• DHCP NAK——服务器对request报文的拒绝响应
• DHCP RELEASE——客户端要释放地址时用来通知服务器

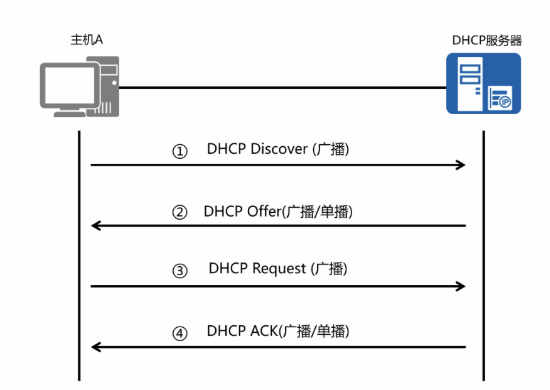

DHCP工作原理

　　（个人对DHCP工作原理的理解）：       （假设主机A是一个男生小帅，主机B是一个女生小美）

　　　　小帅向小美求婚，小帅在众人的鼓励下在操场和小美求婚，小美答应了小帅的求婚,并当众亲了小帅，随后小帅在朋友圈发布了求婚照，小美也发了佩戴了求婚戒指的照片。
