网络层协议与解析

网络层协议与解析

网络层的功能：

• 定义了基于IP协议的逻辑地址

• 连接不同的媒介类型

• 选择数据通过网络的最佳路径

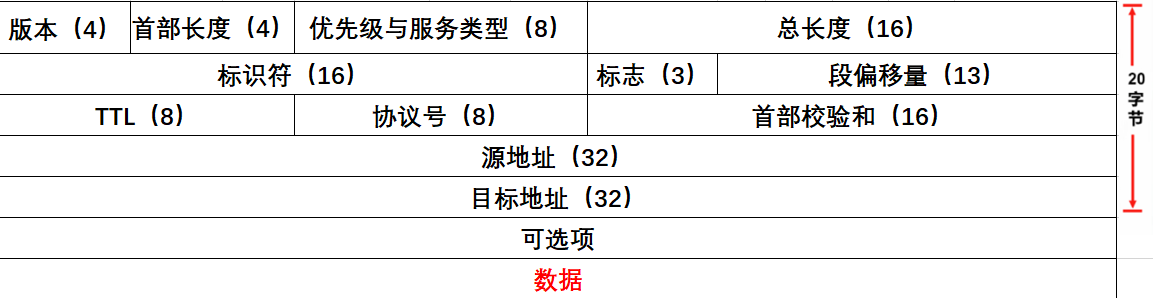

IP数据包格式：

 注解：

版本（4）
指IP协议版本。并且通过双方使用的版本必须一致，目前我们使用的是ipv4，表示为0100 十进制是4
首部长度（4）
IP数据包的包头长度（不包括数据）
优先级与服务类型（8）
该字段用于表示数据包的优先级和服务类型。通过在数据包中划分一定的优先级，服务类型定义了如何处理数据一般没有使用
总长度（16）
IP数据包的总长度，包括包头和数据
标识符（16）
用于表示ip数据包的标识符。
标志（3）
和标识符一起传递，指示不可以被分片或者最后一个分片是否发出（完整）
段偏移量（13）
一个数据包需要分片，指明这个分片距离原始数据开始的位置，作用重组数据
TTL生命周期(8)
可以防止一个数据包在网络中无限循环的转发下去，每经过一个路由器-1，当TTL的值为0时，该数据包被丢弃 0-255
协议号（8）
封装的上层哪个协议 ICMP:1 TCP:6 UDP:17
首部校验和（16）
这个字段只检验数据报的首部，不包括数据部分。这是因为数据报每经过一次路由器，都要重新计算一下首部校验和（因为，一些字段如生存时间、标志、片偏移等可能发生变化）
源地址（32）
源ip地址，表示发送端的IP地址
目标地址（32）
目标ip地址，表示接收端的IP地址
可选项
选项字段根据实际情况可变长，可以和IP一起使用的选项有多个。例如，可以输入创建该数据包的时间等。在可选项之后，就是上层数据

ICMP协议：

icmp作用：检测网络的双向联通性

icmp的表现形式为“ping”

ping的选项：

• 显示自己 IP地址  ipconfig
• ping --help  显示帮助命令
• -t   长ping
• -l size    发送缓冲区大小。
• -w       超时等待时间
• -n       指定ping 几次
• ping -t ip地址 长ping  ctrl+c 停止
• ping -l 指定包的大小（1600 2000）  ip地址
• ping -w 指定等待时间（默认是秒：2 ） ip 地址
• ping -n 指定的次数（5） ip 地址
• tip：
• ping的通一定通
• ping不通不一定网络不通
• tracert 也是 icmp协议
• 192.168.1.144   192.168.1.152
• tracert  IP地址
• tracert 192.168.1.152
• 经过几个路由设备
• 追踪
• "广播域" = 一个网段

广播域：一台机器发送广播，能收到消息的机器，都在一个广播域内

冲突域：两台设备同时发送消息时，互相干扰，那他们处于同一个冲突域
