SMA接头与微带分支

1►

射频接头简介

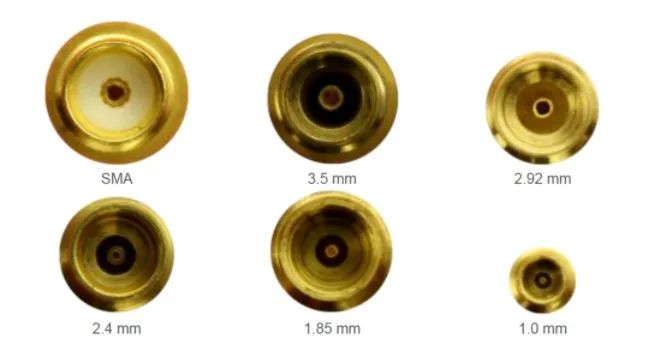

连接器是电子测量中必不可少的重要部件，无论测试仪表还是DUT，无论线缆还是附件，处处都有形形色色的不同连接器的身影。对于射频工程师而言，经常用到的连接器有N型、BNC型、SMA型、3.5 mm、2.92 mm、2.4 mm、1.85 mm、1 mm这几种

（上述数值表示连接器外导体的内径大小）

见之前文章：连接器科普

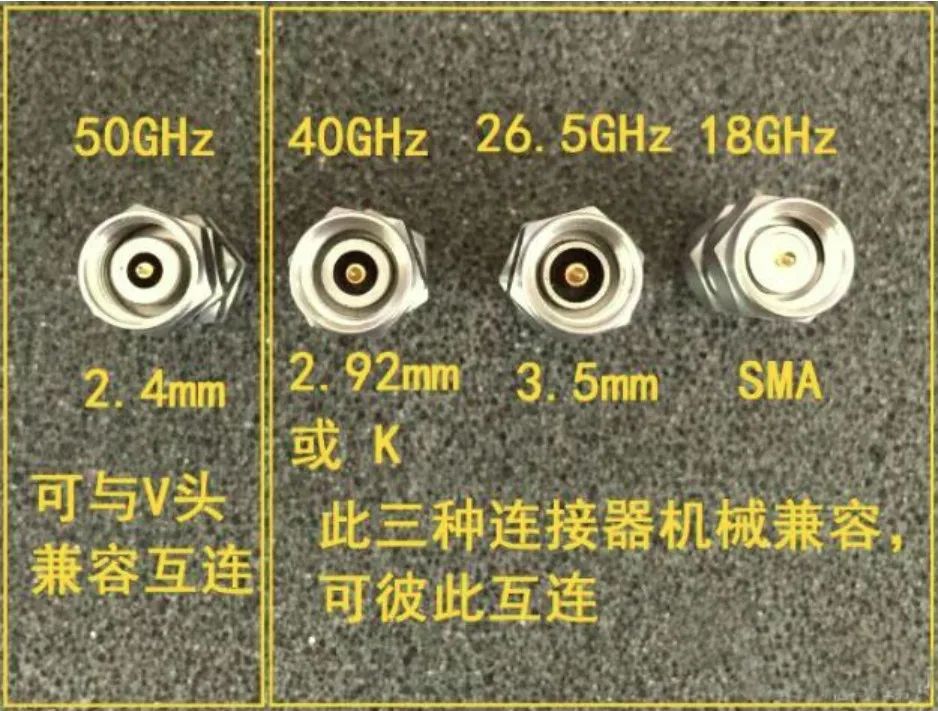

硬件之家编者注：上图比较直观但是接头结构和频段信息不太准确，具体频段信息以下图为准。3.5mm及其更高频的接头内部通常没有介质，注意观察上图和下图中3.5/2.92mm接头内部介质的差异。下图是行业中更为准确的标准，工作中注意区分差别。

2►

微带枝节

枝节加载多模谐振器是在双端短路或开路的微带线中心位置加载短路或者开路枝节，因而枝节加载多模谐振器有４种结构，分别为开路枝节加载的双端开路微带谐振器、开路枝节加载的双端短路微带谐振器、短路枝节加载的双端开路微带谐振器、短路枝节加载的双端短路微带谐振器。



或许有些同学不太明白其中道理，下面用一个图例来解释说明一下：

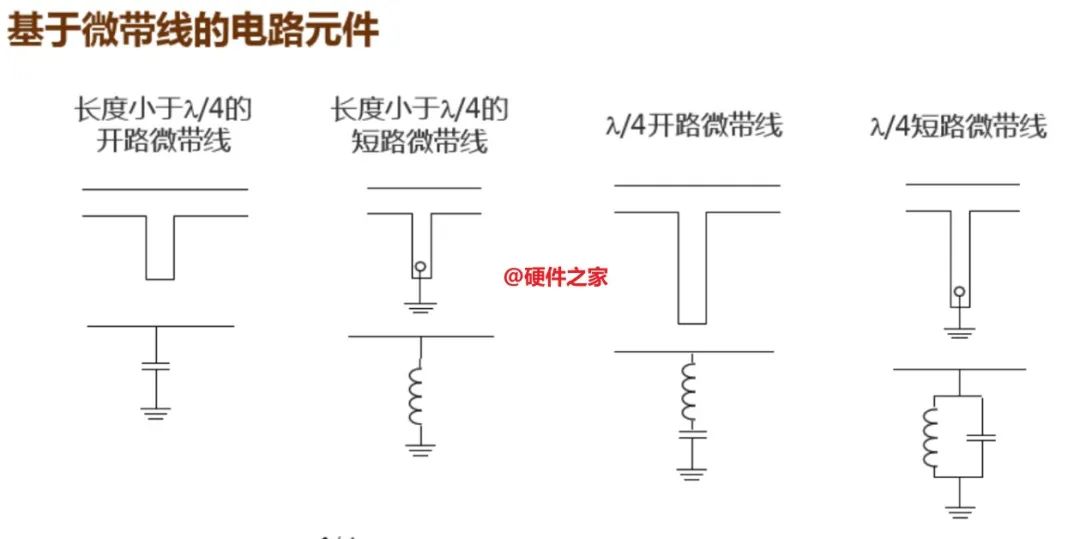

一个图解释

通过将微带枝节转换为感容器件，更加直观地方便大家理解。感容结合可以形成谐振电路与高/低通电路，因此微带枝节通常用于谐振器与滤波器等应用中。

---

3►

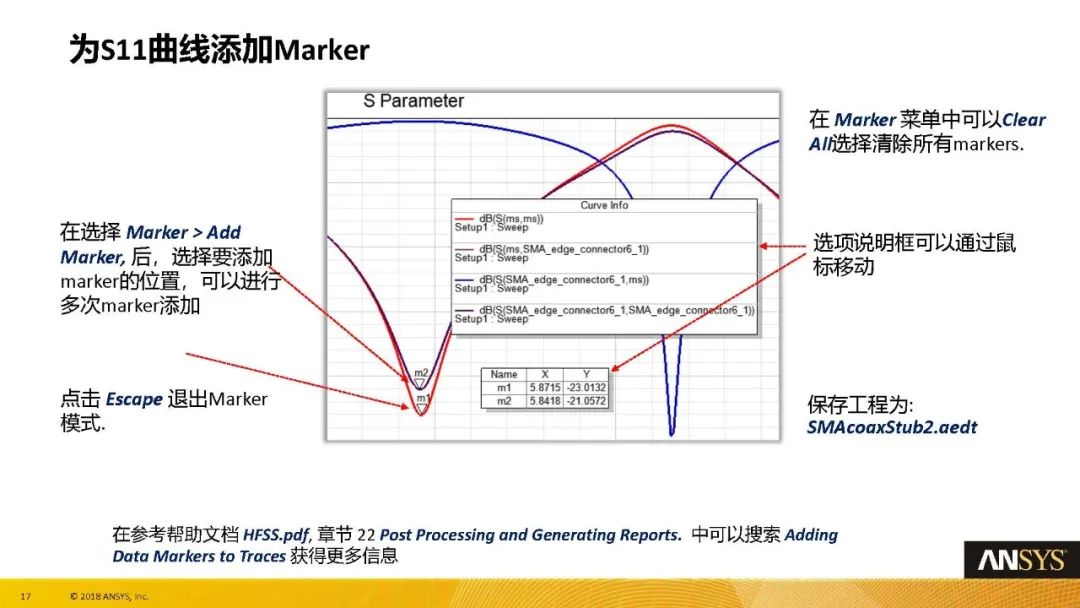

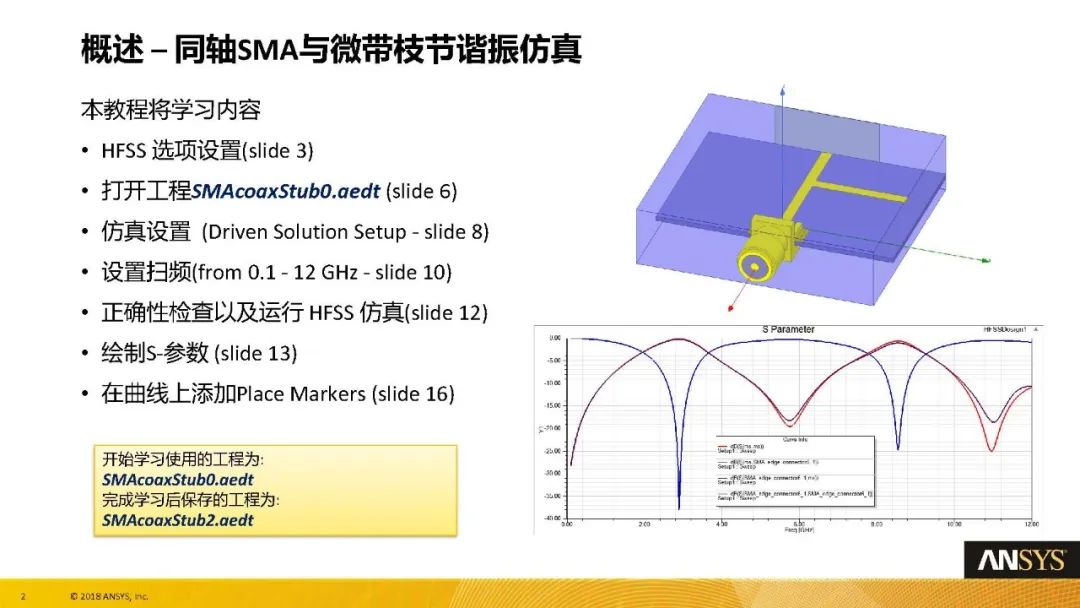

同轴SMA 与微带枝节谐振仿真设计







........省略部分过程

【同轴接头如何建模与仿真？】

很多HFSS仿真都会涉及SMA/3.5/2.92等接头的建模，关于射频接头模型如何建立与仿真，后续会出一章来介绍方法与分享案例。

---
