交换机端口模式，Access、Trunk、Hybrid

IEEE 802.1Q封装的VLAN数据帧格式

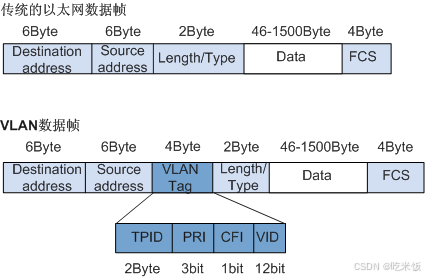

IEEE 802.1Q协议规定，在以太网数据帧的目的MAC地址和源MAC地址字段之后、协议类型字段之前加入4个字节的VLAN标签（又称VLAN Tag，简称Tag），用于标识数据帧所属的VLAN。VLAN标签在VLAN数据帧中的位置如下图所示。

在一个VLAN交换网络中，以太网帧主要有以下两种形式：

• 有标记帧（Tagged帧）：加入了4字节VLAN标签的帧。
• 无标记帧（Untagged帧）：原始的、未加入4字节VLAN标签的帧。

• TPID （Tag Protocol Identifier，标签协议标识符），表示数据帧类型。取值为0x8100时表示IEEE 802.1Q的VLAN数据帧。如果不支持802.1Q的设备收到这样的帧，会将其丢弃。各设备厂商可以自定义该字段的值。当邻居设备将TPID值配置为非0x8100时， 为了能够识别这样的报文，实现互通，必须在本设备上修改TPID值，确保和邻居设备的TPID值配置一致。
• PRI （Priority），表示数据帧的802.1p优先级。 取值范围为0～7，值越大优先级越高。当网络阻塞时，交换机优先发送优先级高的数据帧。
• CFI （Canonical Format Indicator，标准格式指示位），表示MAC地址在不同的传输介质中是否以标准格式进行封装，用于兼容以太网和令牌环网。CFI取值为0表示MAC地址以标准格式进行封装，为1表示以非标准格式封装。在以太网中，CFI的值为0。
• VID （VLAN ID），表示该数据帧所属VLAN的编号。 VLAN ID取值范围是0～4095。由于0和4095为协议保留取值，所以VLAN ID的有效取值范围是1～4094。

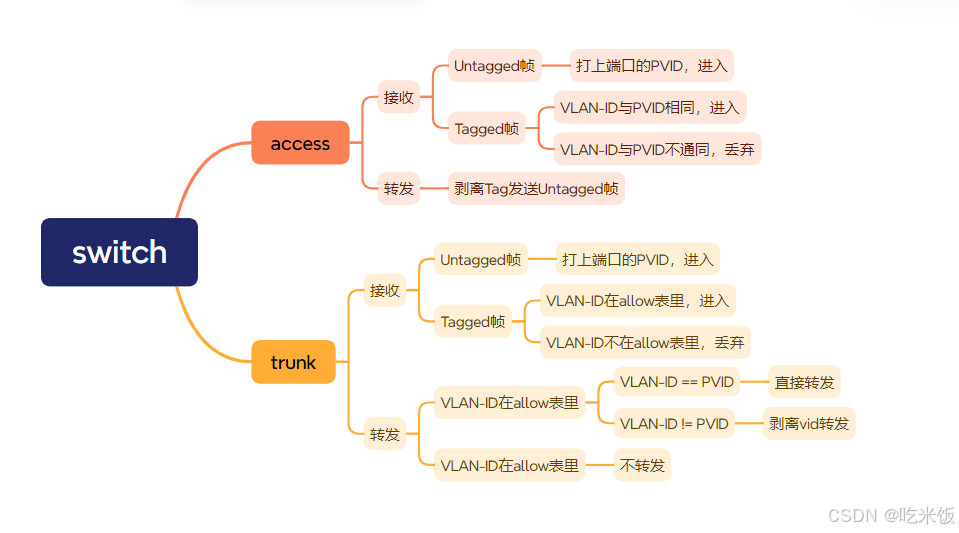

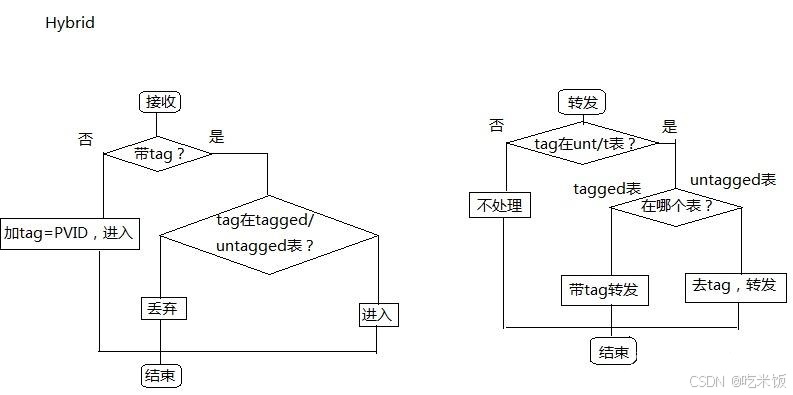

报文转发
