SpringCloud 组件

SpringCloud 组件

一、SpringCloud Alibaba

1、SpringCloud Alibaba 简介

1)、简介

Spring Cloud Alibaba 致力于提供微服务开发的一站式解决方案。此项目包含开发分布式应用 微服务的必需组件,方便开发者通过 Spring Cloud 编程模型轻松使用这些组件来开发分布 式应用服务。

依托 Spring Cloud Alibaba,您只需要添加一些注解和少量配置,就可以将 Spring Cloud 应用 接入阿里微服务解决方案,通过阿里中间件来迅速搭建分布式应用系统。

https://github.com/alibaba/spring-cloud-alibaba

2)、为什么使用

image-20220328143118993

image-20220328143128353

SpringCloud 的几大痛点

SpringCloud 部分组件停止维护和更新,给开发带来不便;

SpringCloud 部分环境搭建复杂,没有完善的可视化界面,我们需要大量的二次开发和定制

SpringCloud 配置复杂,难以上手,部分配置差别难以区分和合理应用

SpringCloud Alibaba 的优势:

阿里使用过的组件经历了考验,性能强悍,设计合理,现在开源出来大家用 成套的产品搭配完善的可视化界面给开发运维带来极大的便利

搭建简单,学习曲线低。

结合 SpringCloud Alibaba 我们最终的技术搭配方案

SpringCloud Alibaba - Nacos:注册中心(服务发现/注册)

SpringCloud Alibaba - Nacos:配置中心(动态配置管理)

SpringCloud - Ribbon:负载均衡

SpringCloud - Feign:声明式 HTTP 客户端(调用远程服务)

SpringCloud Alibaba - Sentinel:服务容错(限流、降级、熔断)

SpringCloud - Gateway:API 网 关 (webflux 编 程模 式 )

SpringCloud - Sleuth:调用链监控

SpringCloud Alibaba - Seata:原 Fescar,即分布式事务解决方案

3)、版本选择

由于 Spring Boot 1 和 Spring Boot 2 在 Actuator 模块的接口和注解有很大的变更,且 spring-cloud-commons 从 1.x.x 版本升级到 2.0.0 版本也有较大的变更,因此我们采取跟 SpringBoot 版本号一致的版本:

  • 1.5.x 版本适用于 Spring Boot 1.5.x

  • 2.0.x 版本适用于 Spring Boot 2.0.x

  • 2.1.x 版本适用于 Spring Boot 2.1.x

4)、项目中的依赖

在 common 项目中引入如下。进行统一管理

<dependencyManagement> <dependencies> <dependency> <groupId>com.alibaba.cloud</groupId> <artifactId>spring-cloud-alibaba-dependencies</artifactId> <version>2.1.0.RELEASE</version> <type>pom</type> <scope>import</scope> </dependency> </dependencies> </dependencyManagement>

2、SpringCloud Alibaba-Nacos[作为注册中心]

Nacos 是阿里巴巴开源的一个更易于构建云原生应用的动态服务发现、配置管理和服务管理 平台。他是使用 java 编写。需要依赖 java 环境

Nacos 文档地址: https://nacos.io/zh-cn/docs/quick-start.html

1)、下载 nacos-server

https://github.com/alibaba/nacos/releases

2)、启动 nacos-server

image-20220328143522850

3)、将微服务注册到 nacos 中

1、首先,修改 pom.xml 文件,引入 Nacos Discovery Starter。

<dependency> <groupId>com.alibaba.cloud</groupId> <artifactId>spring-cloud-starter-alibaba-nacos-discovery</artifactId> </dependency>

2、在应用的 /src/main/resources/application.properties 配置文件中配置 Nacos Server 地址

spring.cloud.nacos.discovery.server-addr=127.0.0.1:8848

3、使用@EnableDiscoveryClient 开启服务注册发现功能

@SpringBootApplication @EnableDiscoveryClient public class ProviderApplication { public static void main(String[] args) { SpringApplication.run(Application.class, args); } }

4、启动应用,观察nacos 服务列表是否已经注册上服务

注意:每一个应用都应该有名字,这样才能注册上去。修改 application.properties 文件

spring.application.name=service-provider server.port=8000

5、注册更多的服务上去,测试使用feign 远程调用

Nacos 使用三步

1、导包 nacos-discovery

2、写配置,指定 nacos 地址,指定应用的名字

3、开启服务注册发现功能@EnableDiscoveryClient

Feign 使用三步

1、导包 openfeign

2、开启@EnableFeignClients 功能

3、编写接口,进行远程调用

@FeignClient("stores") public interface StoreClient { @RequestMapping(method = RequestMethod.GET, value = "/stores") List<Store> getStores(); @RequestMapping(method = RequestMethod.POST, value = "/stores/{storeId}", consumes = "application/json") Store update(@PathVariable("storeId") Long storeId, Store store); }

6、更多配置

https://github.com/alibaba/spring-cloud-alibaba/blob/master/spring-cloud-alibaba-examples/nacos-example/nacos-discovery-example/readme-zh.md#more

3、SpringCloud Alibaba-Nacos[作为配置中心]

1、pom.xml 引入 Nacos Config Starter。

<dependency> <groupId>com.alibaba.cloud</groupId> <artifactId>spring-cloud-starter-alibaba-nacos-config</artifactId> </dependency>

2、在应用的 /src/main/resources/bootstrap.properties 配置文件中配置 Nacos Config 元数据

spring.application.name=nacos-config-example spring.cloud.nacos.config.server-addr=127.0.0.1:8848

主要配置应用名和配置中心地址

3、在 nacos 中添加配置

在 nacos 中创建一个 应用名.properties 配置文件并编写配置

Nacos Config 数据结构

Nacos Config 主要通过 dataId 和 group 来唯一确定一条配置。

Nacos Client 从 Nacos Server 端获取数据时,调用的是此接口 ConfigService.getConfig(String dataId, String group, long timeoutMs)。

Spring Cloud 应用获取数据

dataID:

在 Nacos Config Starter 中,dataId 的拼接格式如下

  • ${prefix} - ${spring.profiles.active} . ${file-extension} prefix 默认为spring.application.name的值,也可以通过配置项 spring.cloud.nacos.config.prefix 来配置。

  • spring.profiles.active 即为当前环境对应的 profile

    注意,当 activeprofile 为空时,对应的连接符 - 也将不存在,dataId 的拼接格式变成${prefix}.${file-extension}file-extension 为配置内容的数据格式,可以通过配置项 spring.cloud.nacos.config.file-extension 来配置。 目前只支持 properties 类型。

Group:

Group 默认为 DEFAULT_GROUP,可以通过 spring.cloud.nacos.config.group 配置。

4、在应用中使用@Value 和@RefreshScope

完成上述两步后,应用会从 Nacos Config 中获取相应的配置,并添加在 Spring Environment的 PropertySources 中 。 这 里 我 们 使 用 @Value 注 解 来 将 对 应 的 配 置 注 入 到SampleController 的 userName 和 age 字段,并添加 @RefreshScope 打开动态刷新功能

@RefreshScope class SampleController { @Value("${user.name}") String userName; @Value("${user.age}") int age; }

5、进阶

1、核心概念
  • 命名空间:

    用于进行租户粒度的配置隔离。不同的命名空间下,可以存在相同的 Group 或 Data ID 的配置。Namespace 的常用场景之一是不同环境的配置的区分隔离,例如开发测试环境和生 产环境的资源(如配置、服务)隔离等。

  • 配置集:

    一组相关或者不相关的配置项的集合称为配置集。在系统中,一个配置文件通常就是一个配 置集,包含了系统各个方面的配置。例如,一个配置集可能包含了数据源、线程池、日志级 别等配置项。

  • 配置集 ID:

    Nacos 中的某个配置集的 ID。配置集 ID 是组织划分配置的维度之一。Data ID 通常用于组 织划分系统的配置集。一个系统或者应用可以包含多个配置集,每个配置集都可以被一个有 意义的名称标识。Data ID 通常采用类 Java 包(如 com.taobao.tc.refund.log.level)的命名 规则保证全局唯一性。此命名规则非强制。

  • 配置分组:

    Nacos 中的一组配置集,是组织配置的维度之一。通过一个有意义的字符串(如 Buy 或 Trade )对配置集进行分组,从而区分 Data ID 相同的配置集。当您在 Nacos 上创建一个 配置时,如果未填写配置分组的名称,则配置分组的名称默认采用 DEFAULT_GROUP 。配置 分组的常见场景:不同的应用或组件使用了相同的配置类型,如 database_url 配置和 MQ_topic 配置

2、原理
  • 自动注入:

    NacosConfigStarter 实现org.springframework.cloud.bootstrap.config.PropertySourceLocator接口,并将优先级设置成了最高。

    在 Spring Cloud 应用启动阶段,会主动从 Nacos Server 端获取对应的数据,并将获取到的 数据转换成 PropertySource 且注入到 Environment 的 PropertySources 属性中,所以使用 @Value 注解也能直接获取 Nacos Server 端配置的内容。

  • 动态刷新:

    Nacos Config Starter 默认为所有获取数据成功的 Nacos 的配置项添加了监听功能,在监听 到服务端配置发生变化时会实时触发 org.springframework.cloud.context.refresh.ContextRefresher 的 refresh 方 法 。

    如果需要对 Bean 进行动态刷新,请参照 Spring 和 Spring Cloud 规范。推荐给类添加@RefreshScope 或 @ConfigurationProperties 注解

3、加载多配置文件
spring.cloud.nacos.config.server-addr=127.0.0.1:8848 spring.cloud.nacos.config.namespace=31098de9-fa28-41c9-b0bd-c754ce319ed4 spring.cloud.nacos.config.ext-config[0].data-id=gulimall-datasource.yml spring.cloud.nacos.config.ext-config[0].refresh=false spring.cloud.nacos.config.ext-config[0].group=dev
4、namespace 与group 最佳实践

每个微服务创建自己的 namespace 进行隔离,group 来区分 dev,beta,prod 等环境

4、SpringCloud Alibaba-Sentinel

1、简介

1、熔断降级限流

  • 什么是熔断

    A 服务调用 B 服务的某个功能,由于网络不稳定问题,或者 B 服务卡机,导致功能时 间超长。如果这样子的次数太多。我们就可以直接将 B 断路了(A 不再请求 B 接口),凡是调用 B 的直接返回降级数据,不必等待 B 的超长执行。 这样 B 的故障问题,就不会级联影响到 A。

  • 什么是降级

    整个网站处于流量高峰期,服务器压力剧增,根据当前业务情况及流量,对一些服务和页面进行有策略的降级停止服务,所有的调用直接返回降级数据。以此缓解服务器资源的压力,以保证核心业务的正常运行,同时也保持了客户和大部分客户的得到正确的相应。

  • 异同:

    • 相同点:
      • 1、为了保证集群大部分服务的可用性和可靠性,防止崩溃,牺牲小我
      • 2、用户最终都是体验到某个功能不可用
    • 不同点:
      • 1、熔断是被调用方故障,触发的系统主动规则
      • 2、降级是基于全局考虑,停止一些正常服务,释放资源
  • 什么是限流

    对打入服务的请求流量进行控制,使服务能够承担不超过自己能力的流量压力

2、Sentinel 简介

官方文档:https://github.com/alibaba/Sentinel/wiki/%E4%BB%8B%E7%BB%8D

项目地址:https://github.com/alibaba/Sentinel

随着微服务的流行,服务和服务之间的稳定性变得越来越重要。Sentinel 以流量为切入点, 从流量控制、熔断降级、系统负载保护等多个维度保护服务的稳定性。

Sentinel 具有以下特征:

  • 丰富的应用场景:

    Sentinel 承接了阿里巴巴近 10 年的双十一大促流量的核心场 景,例如秒杀(即突发流量控制在系统容量可以承受的范围)、消息削峰填谷、集 群流量控制、实时熔断下游不可用应用等。

  • 完备的实时监控:

    Sentinel 同时提供实时的监控功能。您可以在控制台中看到接入 应用的单台机器秒级数据,甚至 500 台以下规模的集群的汇总运行情况。

  • 广泛的开源生态:

    Sentinel 提供开箱即用的与其它开源框架/库的整合模块,例如 与 Spring Cloud、Dubbo、gRPC 的整合。您只需要引入相应的依赖并进行简单的配 置即可快速地接入 Sentinel。

  • 完善的 SPI 扩展点:

    Sentinel 提供简单易用、完善的 SPI 扩展接口。您可以通过 实现扩展接口来快速地定制逻辑。例如定制规则管理、适配动态数据源等。

image-20220328162835939

Sentinel 分为两个部分:

  • 核心库(Java 客户端)不依赖任何框架/库,能够运行于所有 Java 运行时环境,同时 对 Dubbo / Spring Cloud 等框架也有较好的支持。

  • 控制台(Dashboard)基于 Spring Boot 开发,打包后可以直接运行,不需要额外的Tomcat 等应用容器。

Sentinel 基本概念

  • 资源

    资源是 Sentinel 的关键概念。它可以是 Java 应用程序中的任何内容,例如,由应用程序提供的服务,或由应用程序调用的其它应用提供的服务,甚至可以是一段代码。在接下来的文 档中,我们都会用资源来描述代码块。

    只要通过 Sentinel API 定义的代码,就是资源,能够被 Sentinel 保护起来。大部分情况下, 可以使用方法签名,URL,甚至服务名称作为资源名来标示资源。

  • 规则

    围绕资源的实时状态设定的规则,可以包括流量控制规则、熔断降级规则以及系统保护规则。所有规则可以动态实时调整。

2、Hystrix 与 Sentinel 比较

image-20220328145923763

3、整合 Feign+Sentinel 测试熔断降级

https://github.com/alibaba/Sentinel/wiki/%E4%B8%BB%E9%A1%B5

什么是熔断降级

除了流量控制以外,降低调用链路中的不稳定资源也是 Sentinel 的使命之一。由于调用关 系的复杂性,如果调用链路中的某个资源出现了不稳定,最终会导致请求发生堆积。

image-20220328145952135

Sentinel 和 Hystrix 的原则是一致的: 当检测到调用链路中某个资源出现不稳定的表现,例 如请求响应时间长或异常比例升高的时候,则对这个资源的调用进行限制,让请求快速失败, 避免影响到其它的资源而导致级联故障。

熔断降级设计理念

在限制的手段上,Sentinel 和 Hystrix 采取了完全不一样的方法。

Hystrix 通过 线程池隔离 的方式,来对依赖(在 Sentinel 的概念中对应 资源)进行了隔 离。这样做的好处是资源和资源之间做到了最彻底的隔离。缺点是除了增加了线程切换的成 本(过多的线程池导致线程数目过多),还需要预先给各个资源做线程池大小的分配。

Sentinel 对这个问题采取了两种手段:

  • 通过并发线程数进行限制

    和资源池隔离的方法不同,Sentinel 通过限制资源并发线程的数量,来减少不稳定资源对其 它资源的影响。这样不但没有线程切换的损耗,也不需要您预先分配线程池的大小。当某个 资源出现不稳定的情况下,例如响应时间变长,对资源的直接影响就是会造成线程数的逐步 堆积。当线程数在特定资源上堆积到一定的数量之后,对该资源的新请求就会被拒绝。堆积 的线程完成任务后才开始继续接收请求。

  • 通过响应时间对资源进行降级

    除了对并发线程数进行控制以外,Sentinel 还可以通过响应时间来快速降级不稳定的资源。 当依赖的资源出现响应时间过长后,所有对该资源的访问都会被直接拒绝,直到过了指定的 时间窗口之后才重新恢复。

整合测试:

https://github.com/alibaba/spring-cloud-alibaba/blob/master/spring-cloud-alibaba-examples/se ntinel-example/sentinel-feign-example/readme-zh.md

1、引入依赖

<dependency> <groupId>org.springframework.cloud</groupId> <artifactId>spring-cloud-starter-openfeign</artifactId> </dependency> <dependency> <groupId>com.alibaba.cloud</groupId> <artifactId>spring-cloud-starter-alibaba-sentinel</artifactId> </dependency>

2、使用 Nacos 注册中心

<dependency> <groupId>com.alibaba.cloud</groupId> <artifactId>spring-cloud-starter-alibaba-nacos-discovery</artifactId> </dependency>

3、定义 fallback 实现

在服务消费者中,实现 feign 远程接口,接口的实现方法即为调用错误的容错方法

public class OrderFeignServiceFallBack implements OrderFeignService { @Override public Resp<OrderVo> getOrderInfo(String orderSn) { return null; } }

4、定义 fallbackfactory 并放在容器中

@Component public class OrderFeignFallbackFactory implements FallbackFactory<OrderFeignServiceFallBack> { @Override public OrderFeignServiceFallBack create(Throwable throwable) { return new OrderFeignServiceFallBack(throwable); } }

5、改造 fallback 类接受异常并实现容错方法

public class OrderFeignServiceFallBack implements OrderFeignService { private Throwable throwable; public OrderFeignServiceFallBack(Throwable throwable){ this.throwable = throwable; } @Override public Resp<OrderVo> getOrderInfo(String orderSn) { return Resp.fail(new OrderVo()); } }

6、远程接口配置 feign 客户端容错

@FeignClient(value = "gulimall-oms",fallbackFactory = OrderFeignFallbackFactory.class) public interface OrderFeignService { @GetMapping("/oms/order/bysn/{orderSn}") public Resp<OrderVo> getOrderInfo(@PathVariable("orderSn") String orderSn); }

7、开启 sentinel 代理 feign 功能;在 application.properties 中配置

feign.sentinel.enabled=true

测试熔断效果。当远程服务出现问题,会自动调用回调方法返回默认数据,并且更快的容错方式

image-20220328150645305

  • 2、测试降级效果

    当远程服务停止,前几个服务会尝试调用远程服务,满足降级策略条件以后则不会再尝试调 用远程服务

4、整合 Sentinel 测试限流(流量控制)

https://github.com/alibaba/spring-cloud-alibaba/blob/master/spring-cloud-alibaba-examples/se ntinel-example/sentinel-core-example/readme-zh.md

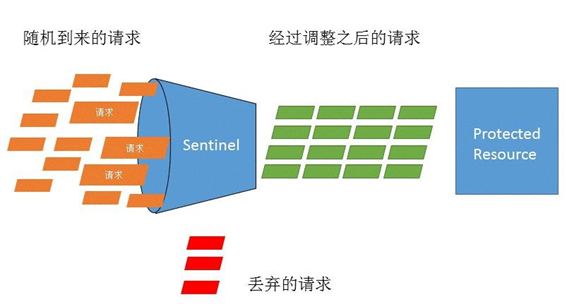

什么是流量控制

流量控制在网络传输中是一个常用的概念,它用于调整网络包的发送数据。然而,从系统稳 定性角度考虑,在处理请求的速度上,也有非常多的讲究。任意时间到来的请求往往是随机 不可控的,而系统的处理能力是有限的。我们需要根据系统的处理能力对流量进行控制。 Sentinel 作为一个调配器,可以根据需要把随机的请求调整成合适的形状,如下图所示:

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-IrDpbJx4-1653014582996)(https://chenfl-note.oss-cn-hangzhou.aliyuncs.com/note/java/SpringCloud组件/img/202203282254678.png)]

流量控制设计理念

流量控制有以下几个角度:

  • 资源的调用关系,例如资源的调用链路,资源和资源之间的关系;

  • 运行指标,例如 QPS、线程池、系统负载等;

  • 控制的效果,例如直接限流、冷启动、排队等。

Sentinel 的设计理念是让您自由选择控制的角度,并进行灵活组合,从而达到想要的效果。

1、引入 Sentinel starter

<dependency> <groupId>com.alibaba.cloud</groupId> <artifactId>spring-cloud-starter-alibaba-sentinel</artifactId> </dependency>

2、接入限流埋点

  • HTTP 埋点

    Sentinel starter 默认为所有的 HTTP 服务提供了限流埋点,如果只想对 HTTP 服务进行限 流,那么只需要引入依赖,无需修改代码。

  • 自定义埋点

    如果需要对某个特定的方法进行限流或降级,可以通过 @SentinelResource 注解来完成限流 的埋点,示例代码如下:

    @SentinelResource("resource") public String hello() { return "Hello"; }

    当然也可以通过原始的 SphU.entry(xxx) 方法进行埋点, 可以参见 Sentinel 文档( https://github.com/alibaba/Sentinel/wiki/如何使用#定义资源)。

3、配置限流规则

Sentinel 提供了两种配置限流规则的方式:代码配置 和 控制台配置。

  • 通过代码来实现限流规则的配置。一个简单的限流规则配置示例代码如下,更多限流规 则配置详情请参考 Sentinel 文档。( https://github.com/alibaba/Sentinel/wiki/如何使用#定义规则)

    private void initFlowQpsRule() { List<FlowRule> rules = new ArrayList<>(); FlowRule rule = new FlowRule(resourceName); // set limit qps to 20 rule.setCount(20); rule.setGrade(RuleConstant.FLOW_GRADE_QPS); rule.setLimitApp("default"); rules.add(rule); FlowRuleManager.loadRules(rules); }
  • 通过控制台进行限流规则配置

    1、下载控制台http://edas-public.oss-cn-hangzhou.aliyuncs.com/install_package/demo/sentinel-dashboard.jar

    2、启动控制台,执行 Java 命令

    java -jar sentinel-dashboard-1.8.3.jar

    完成 Sentinel 控制台的启 动。 控制台默认的监听端口为 8080。

    如果端口被占用了则可以启动的时候换一个端口启动,如

    java -jar sentinel-dashboard-1.8.3.jar --server.port=8333

4、启动应用并配置

增加配置,在应用的 /src/main/resources/application.properties 中添加基本配置信息

spring: cloud: sentinel: transport: dashboard: localhost:8333 port: 8719

5、控制台配置限流规则并验证

访问 http://localhost:8333 页面,默认账号密码都是sentinel

image-20220328151346981

如果您在控制台没有找到应用,请调用一下进行了 Sentinel 埋点的 URL 或方法,因为Sentinel 使用了 lazy load 策略。

任意发送请求,可以在簇点链路里面看到刚才的请求,可以对请求进行流控;

image-20220328151410947

测试流控效果

image-20220328151421294

6、自定义流控响应

@Configuration public class SecKillSentinelConfig { public SecKillSentinelConfig(){ WebCallbackManager.setUrlBlockHandler((request, response, exception) -> { R error = R.error(BizCodeEnum.TO_MANY_REQUEST.getCode(), BizCodeEnum.TO_MANY_REQUEST.getMsg()); response.setCharacterEncoding("UTF-8"); response.setContentType("application/json"); response.getWriter().write(JSON.toJSONString(error)); }); } }

如发生异常时的返回数据为:

{ "msg": "请求流量过大", "code": 10003 }

7、持久化流控规则

默认的流控规则是保存在项目的内存中,项目停止再启动,流控规则就是失效。我们可以持 久化保存规则;https://github.com/alibaba/Sentinel/wiki/%E5%8A%A8%E6%80%81%E8%A7%84%E5%88%99%E6%89%A9%E5%B1%95#datasource-%E6%89%A9%E5%B1%95

生产环境使用模式:

我们推荐 通过控制台设置规则后将规则推送到统一的规则中心, 客户端实现ReadableDataSource 接口端监听规则中心实时获取变更,

image-20220328151605632

解决方案:

DataSource 扩展常见的实现方式有:

  • 拉模式:客户端主动向某个规则管理中心定期轮询拉取规则,这个规则中心可以是RDBMS、文件,甚至是 VCS 等。这样做的方式是简单,缺点是无法及时获取变更;

  • 推模式:规则中心统一推送,客户端通过注册监听器的方式时刻监听变化,比如使用Nacos、Zookeeper 等配置中心。这种方式有更好的实时性和一致性保证。

推模式:使用 Nacos 配置规则

1、引入依赖

<dependency> <groupId>com.alibaba.csp</groupId> <artifactId>sentinel-datasource-nacos</artifactId> <version>1.6.3</version> </dependency>

2 、编写配置类

https://github.com/alibaba/Sentinel/wiki/%E5%8A%A8%E6%80%81%E8%A7%84%E5%88%99%E6%89%A9%E5%B1%95#%E6%8E%A8%E6%A8%A1%E5%BC%8F%E4%BD%BF%E7%94%A8-nacos-%E9%85%8D%E7%BD%AE%E8%A7%84%E5%88%99

@Configuration public class SentinelConfig { public SentinelConfig(){ //1、加载流控策略 ReadableDataSource<String, List<FlowRule>> flowRuleDataSource = new NacosDataSource<>("127.0.0.1:8848", "demo", "sentinel", source -> JSON.parseObject(source, new TypeReference<List<FlowRule>>() {})); FlowRuleManager.register2Property(flowRuleDataSource.getProperty()); //2、加载降级策略 ReadableDataSource<String, List<DegradeRule>> degradeRuleDataSource = new NacosDataSource<>("127.0.0.1:8848", "demo", "sentinel", source -> JSON.parseObject(source, new TypeReference<List<DegradeRule>>() {})); DegradeRuleManager.register2Property(degradeRuleDataSource.getProperty()); //3、加载系统规则 ReadableDataSource<String, List<SystemRule>> systemRuleDataSource = new NacosDataSource<>("127.0.0.1:8848", "demo", "sentinel", source -> JSON.parseObject(source, new TypeReference<List<SystemRule>>() {})); SystemRuleManager.register2Property(systemRuleDataSource.getProperty()); //4、加载权限策略 ReadableDataSource<String, List<AuthorityRule>> authorityRuleDataSource = new NacosDataSource<>("127.0.0.1:8848", "demo", "sentinel", source -> JSON.parseObject(source, new TypeReference<List<AuthorityRule>>() {})); AuthorityRuleManager.register2Property(authorityRuleDataSource.getProperty( )); } }

参照 https://github.com/alibaba/Sentinel/wiki/Dynamic-Rule-Configuration 查看更多控制规则

3、在 nacos 中创建 dataId,并使用json 格式

image-20220328151852082

4、添加一条流控规则测试

[ { "resource": "/ums/member/list", "limitApp": "default", "grade": 1, "count": 5, "strategy": 0, "controlBehavior": 0, "clusterMode": false } ]

配置含义说明 : https://github.com/alibaba/Sentinel/wiki/%E6%B5%81%E9%87%8F%E6%8E%A7%E5%88%B6

resource:资源名,即限流规则的作用对象

count: 限流阈值

grade: 限流阈值类型(QPS 或并发线程数)

limitApp: 流控针对的调用来源,若为 default 则不区分调用来源

strategy: 调用关系限流策略

controlBehavior: 流量控制效果(直接拒绝、Warm Up、匀速排队)

5、系统规则,降级规则等均可添加

[ { "resource": "/ums/member/list", "limitApp": "default", "grade": 1, "count": 5, "strategy": 0, "controlBehavior": 0, "clusterMode": false }, { "highestSystemLoad": -1, "highestCpuUsage": 0.99, "qps": 2, "avgRt": 10, "maxThread": 10 } ]

6、最终效果

Sentinel 控制台改变流控规则,不能推送到 nacos 中,

Nacos 中改变流控规则可以实时观察到变化

image-20220328152112269

第 2 步 API 的方式,可以直接变为配置方式;在 application.properties 中配置

spring.cloud.sentinel.datasource.ds.nacos.server-addr=127.0.0. 1:8848 spring.cloud.sentinel.datasource.ds.nacos.data-id=sentinel spring.cloud.sentinel.datasource.ds.nacos.group-id=demo spring.cloud.sentinel.datasource.ds.nacos.rule-type=flow spring.cloud.sentinel.datasource.ds1.nacos.server-addr=127.0.0.1:8848 spring.cloud.sentinel.datasource.ds1.nacos.data-id=sentinel spring.cloud.sentinel.datasource.ds1.nacos.group-id=demo spring.cloud.sentinel.datasource.ds1.nacos.rule-type=system

ds,ds1 是随便写的。

5、SpringCloud Alibaba-Seata

1、简介

Seata 是一款开源的分布式事务解决方案,致力于在微服务架构下提供高性能和简单易用的 分布式事务服务。

https://seata.io/zh-cn/

2、核心概念

  • TC - 事务协调者

    维护全局和分支事务的状态,驱动全局事务提交或回滚。

  • TM - 事务管理器

    定义全局事务的范围:开始全局事务、提交或回滚全局事务。

  • RM - 资源管理器

    管理分支事务处理的资源,与 TC 交谈以注册分支事务和报告分支事务的状态,并驱动分支 事务提交或回滚。

工作原理:

image-20220328152351003

3、使用步骤(测试 AT 模式)

1、为每个服务创建undo_log 表

DROP TABLE IF EXISTS `undo_log`; CREATE TABLE `undo_log` ( `id` bigint(20) NOT NULL AUTO_INCREMENT, `branch_id` bigint(20) NOT NULL, `xid` varchar(100) NOT NULL, `context` varchar(128) NOT NULL, `rollback_info` longblob NOT NULL, `log_status` int(11) NOT NULL, `log_created` datetime NOT NULL, `log_modified` datetime NOT NULL, `ext` varchar(100) DEFAULT NULL, PRIMARY KEY (`id`), UNIQUE KEY `ux_undo_log` (`xid`,`branch_id`) ) ENGINE=InnoDB AUTO_INCREMENT=2 DEFAULT CHARSET=utf8;

2、需要分布式事务的服务导入seata-starter

<dependency> <groupId>com.alibaba.cloud</groupId> <artifactId>spring-cloud-alibaba-seata</artifactId> <version>2.0.0.RELEASE</version> </dependency>

3、使用seata 数据源代理原数据源

@Configuration public class DataSourceConfig { @Bean @ConfigurationProperties(prefix = "spring.datasource") public DruidDataSource druidDataSource() { return new DruidDataSource(); } / 需要将 DataSourceProxy 设置为主数据源,否则事务无法回滚 @param druidDataSource The DruidDataSource @return The default datasource / @Primary @Bean("dataSource") public DataSource dataSource(DruidDataSource druidDataSource) { return new DataSourceProxy(druidDataSource); } }

4、给微服务加入file.conf 和registry.conf

registry.conf

registry { # file 、nacos 、eureka、redis、zk type = "file" nacos { serverAddr = "localhost" namespace = "public" cluster = "default" } eureka { serviceUrl = "http://localhost:1001/eureka" application = "default" weight = "1" } redis { serverAddr = "localhost:6381" db = "0" } zk { cluster = "default" serverAddr = "127.0.0.1:2181" session.timeout = 6000 connect.timeout = 2000 } file { name = "file.conf" } } config { # file、nacos 、apollo、zk type = "file" nacos { serverAddr = "localhost" namespace = "public" cluster = "default" } apollo { app.id = "fescar-server" apollo.meta = "http://192.168.1.204:8801" } zk { serverAddr = "127.0.0.1:2181" session.timeout = 6000 connect.timeout = 2000 } file { name = ".conf" } }

file.conf

transport { # tcp udt unix-domain-socket type = "TCP" #NIO NATIVE server = "NIO" #enable heartbeat heartbeat = true #thread factory for netty thread-factory { boss-thread-prefix = "NettyBoss" worker-thread-prefix = "NettyServerNIOWorker" server-executor-thread-prefix = "NettyServerBizHandler" share-boss-worker = false client-selector-thread-prefix = "NettyClientSelector" client-selector-thread-size = 1 client-worker-thread-prefix = "NettyClientWorkerThread" # netty boss thread size,will not be used for UDT boss-thread-size = 1 #auto default pin or 8 worker-thread-size = 8 } shutdown { # when destroy server, wait seconds wait = 3 } serialization = "seata" compressor = "none" } service { #vgroup->rgroup vgroup_mapping.order-service-fescar-service-group="default" #only support single node default.grouplist = "127.0.0.1:8091" #degrade current not support enableDegrade = false #disable disable = false #unit ms,s,m,h,d represents milliseconds, seconds, minutes, hours, days, default permanent max.commit.retry.timeout = "-1" max.rollback.retry.timeout = "-1" disableGlobalTransaction = false } client { async.commit.buffer.limit = 10000 lock { retry.internal = 10 retry.times = 30 } report.retry.count = 5 tm.commit.retry.count = 1 tm.rollback.retry.count = 1 } transaction { undo.data.validation = true undo.log.serialization = "jackson" undo.log.save.days = 7 #schedule delete expired undo_log in milliseconds undo.log.delete.period = 86400000 undo.log.table = "undo_log" } support { ## spring spring { # auto proxy the DataSource bean datasource.autoproxy = false } }

5、启动seata 服务器

https://github.com/seata/seata/releases ,下载服务器软件包,将其解压缩。

6、使用事务注解

@GlobalTransactional:标注在总事务中,其他分支事务,继续使用@Transactional 即可

7、测试回滚效果

测试本地事务出现问题后,远程事务是否可以回滚

8、官方更多示例

https://github.com/seata/seata-samples/tree/master/springcloud-nacos-seata 整合 nacos

https://github.com/seata/seata-samples/tree/master/springcloud-jpa-seata 整合 jpa

https://github.com/seata/seata-samples/tree/master/springboot-dubbo-seata 整合 dubbo

https://github.com/seata/seata-samples/tree/master/springboot-shardingsphere-seata

6、SpringCloud Alibaba-OSS

1、简介

对象存储服务(Object Storage Service,OSS)是一种海量、安全、低成本、高可靠的云存储 服务,适合存放任意类型的文件。容量和处理能力弹性扩展,多种存储类型供选择,全面优 化存储成本。

2、使用步骤

1、开通阿里云对象存储服务

image-20220328153040867

https://www.aliyun.com/product/oss

2、引入SpringCloud Alibaba-OSS

<dependency> <groupId>com.alibaba.cloud</groupId> <artifactId>spring-cloud-starter-alicloud-oss</artifactId> </dependency>

4、配置阿里云oss 相关的账号信息

spring: cloud: alicloud: oss: endpoint: oss-cn-shanghai.aliyuncs.com access-key: xxxxxx secret-key: xxxxxx

注意:必须申请 RAM 账号信息,并且分配 OSS 操作权限

5、测试使用OssClient 上传

@Autowired OSSClient ossClient; @Test public void contextLoads2() throws FileNotFoundException { InputStream inputStream = new FileInputStream("C:\\Users\\lfy\\Pictures\\bug.jpg"); ossClient.putObject("gulimall", "aaa/bug222.jpg", inputStream); System.out.println("ok"); }

二、SpringCloud

1、Feign 声明式远程调用

1、简介

Feign 是一个声明式的 HTTP 客户端,它的目的就是让远程调用更加简单。Feign 提供了 HTTP 请求的模板,通过编写简单的接口和插入注解,就可以定义好 HTTP 请求的参数、格式、地 址等信息。

Feign 整合了 Ribbon(负载均衡)和 Hystrix(服务熔断),可以让我们不再需要显式地使用这 两个组件。

SpringCloudFeign 在 NetflixFeign 的基础上扩展了对 SpringMVC 注解的支持,在其实现下,我 们只需创建一个接口并用注解的方式来配置它,即可完成对服务提供方的接口绑定。简化了 SpringCloudRibbon 自行封装服务调用客户端的开发量。

2、使用

1、引入依赖

<dependency> <groupId>org.springframework.cloud</groupId> <artifactId>spring-cloud-starter-openfeign</artifactId> </dependency>

2、开启 feign 功能

@EnableFeignClients(basePackages = "com.atguigu.gulimall.pms.feign")

3、声明远程接口

@FeignClient("gulimall-ware") public interface WareFeignService { @PostMapping("/ware/waresku/skus") public Resp<List<SkuStockVo>> skuWareInfos(@RequestBody List<Long> skuIds); }

3、原理

image-20220328153819048

2、Gateway

1、简介

网关作为流量的入口,常用功能包括路由转发、权限校验、限流控制等。而 springcloud gateway作为 SpringCloud 官方推出的第二代网关框架,取代了 Zuul 网关。

image-20220328153858081

网关提供 API 全托管服务,丰富的 API 管理功能,辅助企业管理大规模的 API,以降低管理 成本和安全风险,包括协议适配、协议转发、安全策略、防刷、流量、监控日志等功能。

Spring Cloud Gateway 旨在提供一种简单而有效的方式来对 API 进行路由,并为他们提供切 面,例如:安全性,监控/指标 和弹性等。

官方文档地址:

https://cloud.spring.io/spring-cloud-static/spring-cloud-gateway/2.1.3.RELEASE/single/spring-cloud-gateway.html

Spring Cloud Gateway 特点:

  • 基于 Spring5,支持响应式编程和 SpringBoot2.0

  • 支持使用任何请求属性进行路由匹配

  • 特定于路由的断言和过滤器

  • 集成 Hystrix 进行断路保护

  • 集成服务发现功能

  • 易于编写 Predicates 和 Filters

  • 支持请求速率限制

  • 支持路径重写

思考:

为什么使用 API 网关?

API 网关出现的原因是微服务架构的出现,不同的微服务一般会有不同的网络地址,而外部 客户端可能需要调用多个服务的接口才能完成一个业务需求,如果让客户端直接与各个微服 务通信,会有以下的问题:

  • 客户端会多次请求不同的微服务,增加了客户端的复杂性。

  • 存在跨域请求,在一定场景下处理相对复杂。

  • 认证复杂,每个服务都需要独立认证。

  • 难以重构,随着项目的迭代,可能需要重新划分微服务。例如,可能将多个服务合 并成一个或者将一个服务拆分成多个。如果客户端直接与微服务通信,那么重构将 会很难实施。

  • 某些微服务可能使用了防火墙 / 浏览器不友好的协议,直接访问会有一定的困难。

    以上这些问题可以借助 API 网关解决。API 网关是介于客户端和服务器端之间的中间层, 所有的外部请求都会先经过 API 网关这一层。也就是说,API 的实现方面更多的考虑业务 逻辑,而安全、性能、监控可以交由 API 网关来做,这样既提高业务灵活性又不缺安全性: 使用 API 网关后的优点如下:

    • 易于监控。可以在网关收集监控数据并将其推送到外部系统进行分析。
    • 易于认证。可以在网关上进行认证,然后再将请求转发到后端的微服务,而无须在 每个微服务中进行认证。
    • 减少了客户端与各个微服务之间的交互次数。

2、核心概念

  • 路由。路由是网关最基础的部分,路由信息有一个 ID、一个目的 URL、一组断言和一组 Filter 组成。如果断言路由为真,则说明请求的 URL 和配置匹配

  • 断言。Java8 中的断言函数。Spring Cloud Gateway 中的断言函数输入类型是 Spring5.0 框 架中的 ServerWebExchange。Spring Cloud Gateway 中的断言函数允许开发者去定义匹配 来自于 http request 中的任何信息,比如请求头和参数等。

  • 过滤器。一个标准的 Spring webFilter。Spring cloud gateway 中的 filter 分为两种类型的 Filter,分别是 Gateway Filter 和 Global Filter。过滤器 Filter 将会对请求和响应进行修改 处理

工作原理:

image-20220328154209142

客户端发送请求给网关,弯管 HandlerMapping 判断是否请求满足某个路由,满足就发给网 关的 WebHandler。这个 WebHandler 将请求交给一个过滤器链,请求到达目标服务之前,会 执行所有过滤器的 pre 方法。请求到达目标服务处理之后再依次执行所有过滤器的 post 方法。

一句话:满足某些断言(predicates)就路由到指定的地址(uri),使用指定的过滤器(filter)

3、使用

1、HelloWorld

1、创建网关项目,引入网关

<dependency> <groupId>org.springframework.cloud</groupId> <artifactId>spring-cloud-starter-gateway</artifactId> </dependency>

2、编写网关配置文件

spring: cloud: gateway: routes: - id: add_request_parameter_route uri: https://example.org predicates: - Query=baz filters: - AddRequestParameter=foo, bar

3、注意

  • 各种 Predicates 同时存在于同一个路由时,请求必须同时满足所有的条件才被这个路 由匹配。
  • 一个请求满足多个路由的谓词条件时,请求只会被首个成功匹配的路由转发

4、测试

可以使用 postman 进行测试网关的路由功能

2、断言(Predicates)

image-20220328154732608

3、过滤器(filters)

1、GatewayFilter

image-20220328154743201

2、GlobalFilter

image-20220328154753351

3、Sleuth+Zipkin 服务链路追踪

1、为什么用

微服务架构是一个分布式架构,它按业务划分服务单元,一个分布式系统往往有很多个服务 单元。由于服务单元数量众多,业务的复杂性,如果出现了错误和异常,很难去定位。主要 体现在,一个请求可能需要调用很多个服务,而内部服务的调用复杂性,决定了问题难以 定位。所以微服务架构中,必须实现分布式链路追踪,去跟进一个请求到底有哪些服务参与, 参与的顺序又是怎样的,从而达到每个请求的步骤清晰可见,出了问题,很快定位。

链路追踪组件有 Google 的 Dapper,Twitter 的 Zipkin,以及阿里的 Eagleeye (鹰眼)等,它 们都是非常优秀的链路追踪开源组件。

2、基本术语

  • Span(跨度):基本工作单元,发送一个远程调度任务 就会产生一个 Span,Span 是一 个 64 位 ID 唯一标识的,Trace 是用另一个 64 位 ID 唯一标识的,Span 还有其他数据信 息,比如摘要、时间戳事件、Span 的 ID、以及进度 ID。

  • Trace(跟踪):一系列 Span 组成的一个树状结构。请求一个微服务系统的 API 接口, 这个 API 接口,需要调用多个微服务,调用每个微服务都会产生一个新的 Span,所有 由这个请求产生的 Span 组成了这个 Trace。

  • Annotation(标注):用来及时记录一个事件的,一些核心注解用来定义一个请求的开始和结束 。这些注解包括以下:

    • cs - Client Sent -客户端发送一个请求,这个注解描述了这个 Span 的开始
    • sr - Server Received -服务端获得请求并准备开始处理它,如果将其 sr 减去 cs 时间戳 便可得到网络传输的时间。
    • ss - Server Sent (服务端发送响应)–该注解表明请求处理的完成(当请求返回客户 端),如果 ss 的时间戳减去 sr 时间戳,就可以得到服务器请求的时间。
    • cr - Client Received (客户端接收响应)-此时 Span 的结束,如果 cr 的时间戳减去cs 时间戳便可以得到整个请求所消耗的时间。

官方文档:

https://cloud.spring.io/spring-cloud-static/spring-cloud-sleuth/2.1.3.RELEASE/single/spring-cloud-sleuth.html

如果服务调用顺序如下

image-20220328155047588

那么用以上概念完整的表示出来如下

image-20220328155058224

Span 之间的父子关系如下:

image-20220328155108169

3、整合 Sleuth

1、服务提供者与消费者导入依赖

<dependency> <groupId>org.springframework.cloud</groupId> <artifactId>spring-cloud-starter-sleuth</artifactId> </dependency>

2、打开 debug 日志

logging: level: org.springframework.cloud.openfeign: debug org.springframework.cloud.sleuth: debug

3、发起一次远程调用,观察控制台

DEBUG [user-service,541450f08573fff5,541450f08573fff5,false]

user-service:服务名

541450f08573fff5:是 TranceId,一条链路中,只有一个 TranceId

541450f08573fff5:是 spanId,链路中的基本工作单元 id

false:表示是否将数据输出到其他服务,true 则会把信息输出到其他可视化的服务上观察

5、整合 zipkin 可视化观察

通过 Sleuth 产生的调用链监控信息,可以得知微服务之间的调用链路,但监控信息只输出 到控制台不方便查看。我们需要一个图形化的工具-zipkin。Zipkin 是 Twitter 开源的分布式跟 踪系统,主要用来收集系统的时序数据,从而追踪系统的调用问题。zipkin 官网地址如下:

https://zipkin.io/

image-20220328155419674

1、docker 安装 zipkin 服务器

docker run -d -p 9411:9411 openzipkin/zipkin

​ 可以设置一下自启动

docker update suspicious_hugle --restart=always

2、导入依赖

<dependency> <groupId>org.springframework.cloud</groupId> <artifactId>spring-cloud-starter-zipkin</artifactId> </dependency>

zipkin 依赖也同时包含了 sleuth,可以省略 sleuth 的引用

3、添加 zipkin 相关配置

spring: application: name: user-service zipkin: base-url: http://192.168.56.10:9411/ # zipkin 服务器的地址 # 关闭服务发现,否则Spring Cloud 会把zipkin 的url 当做服务名称 discoveryClientEnabled: false sender: type: web # 设置使用http 的方式传输数据 sleuth: sampler: probability: 1 # 设置抽样采集率为100%,默认为0.1,即10%

发送远程请求,测试 zipkin。

服务调用链追踪信息统计

image-20220328155649192

服务依赖信息统计

image-20220328155700106

5、Zipkin 数据持久化

Zipkin 默认是将监控数据存储在内存的,如果 Zipkin 挂掉或重启的话,那么监控数据就会丢 失。所以如果想要搭建生产可用的 Zipkin,就需要实现监控数据的持久化。而想要实现数据 持久化,自然就是得将数据存储至数据库。好在 Zipkin 支持将数据存储至:

  • 内存(默认)

  • MySQL

  • Elasticsearch

  • Cassandra

Zipkin 数据持久化相关的官方文档地址如下:

https://github.com/openzipkin/zipkin#storage-component

Zipkin 支持的这几种存储方式中,内存显然是不适用于生产的,这一点开始也说了。而使用 MySQL 的话,当数据量大时,查询较为缓慢,也不建议使用。Twitter 官方使用的是 Cassandra 作为 Zipkin 的存储数据库,但国内大规模用 Cassandra 的公司较少,而且 Cassandra 相关文 档也不多。

综上,故采用 Elasticsearch 是个比较好的选择,关于使用 Elasticsearch 作为 Zipkin 的存储数 据库的官方文档如下:

elasticsearch-storage:

https://github.com/openzipkin/zipkin/tree/master/zipkin-server#elasticsearch-storage zipkin-storage/elasticsearch

https://github.com/openzipkin/zipkin/tree/master/zipkin-storage/elasticsearch

通过 docker 的方式

docker run --env STORAGE_TYPE=elasticsearch --env ES_HOSTS=192.168.56.10:9200 openzipkin/zipkin-dependencies

image-20220328155814271

使用 es 时 Zipkin Dependencies 支持的环境变量

image-20220328155827710


__EOF__

本文作者chenfl
本文链接https://www.cnblogs.com/chenfl/p/16069646.html
关于博主:评论和私信会在第一时间回复。或者直接私信我。
版权声明:本博客所有文章除特别声明外,均采用 BY-NC-SA 许可协议。转载请注明出处!
声援博主:如果您觉得文章对您有帮助,可以点击文章右下角推荐一下。您的鼓励是博主的最大动力!
posted @   chenfl  阅读(149)  评论(0编辑  收藏  举报
相关博文:
阅读排行:
· 实操Deepseek接入个人知识库
· CSnakes vs Python.NET:高效嵌入与灵活互通的跨语言方案对比
· 【.NET】调用本地 Deepseek 模型
· Plotly.NET 一个为 .NET 打造的强大开源交互式图表库
· 上周热点回顾(2.17-2.23)
点击右上角即可分享
微信分享提示
