Latex相关使用的学习

Latex使用过程中一些有用的

公式相关

在线使用simpletex

图片相关

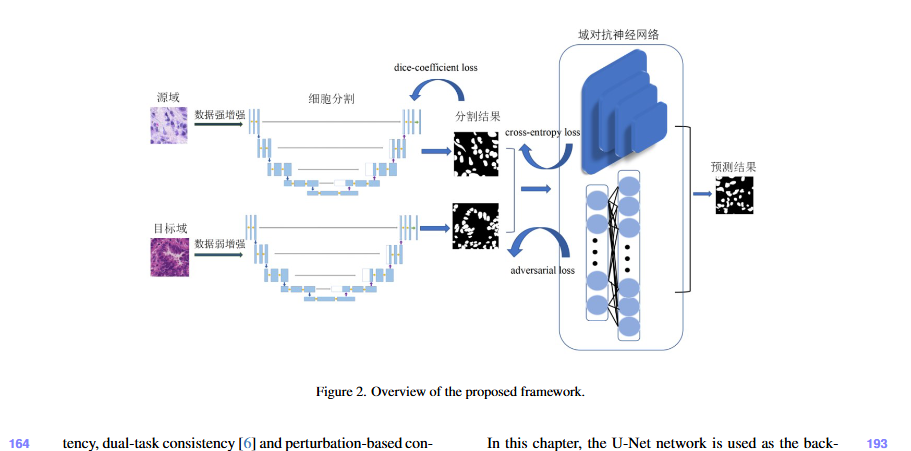

1.双栏写作时，图片占两列

\begin{figure*} %figure*实现图片占两列
  \centering
  \begin{subfigure}{\linewidth}
    \centering
    % \fbox{\rule{0pt}{2in} \rule{.9\linewidth}{0pt}}
    \includegraphics[width=0.8\linewidth]{sec/pic/fig2.jpg}
    % \caption{An example of a subfigure.}
    \label{fig:short-a}
  \end{subfigure}
  % \hfill
  % \begin{subfigure}{0.28\linewidth}
  %   \fbox{\rule{0pt}{2in} \rule{.9\linewidth}{0pt}}
  %   \caption{Another example of a subfigure.}
  %   \label{fig:short-b}
  % \end{subfigure}
  \caption{Overview of the proposed framework.}
  \label{fig:fig_framework}
\end{figure*}

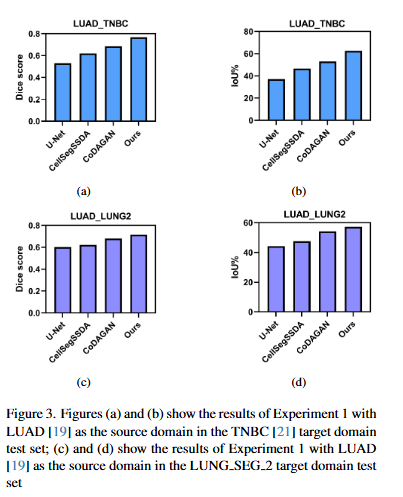

2.多个图片组合

subfigure 环境被用来分割 figure，并且使用 \caption 添加每张图像的标题。twocolumn 选项用于设置双栏格式。

% \documentclass[twocolumn]{article}
% \usepackage{graphicx}
% \usepackage{subcaption}
% htbp使图片尽可能图像尽可能地保持在原位，可以使用 [htbp] 选项。这些选项分别代表：
% h: 在当前位置放置图像
% t: 放置在页面顶部
% b: 放置在页面底部
% p: 在单独的页面上放置图像

\begin{document}
\begin{figure}[htbp]
    \centering
    \begin{subfigure}[t]{0.2\textwidth} % 左侧 minipage
        \centering
        \includegraphics[width=\textwidth]{sec/pic/4-2a.jpg}
        \caption{}
        \label{fig:comp_exp_a}
    \end{subfigure}
    \hfill
    \begin{subfigure}[t]{0.2\textwidth} % 右侧 minipage
        \centering
        \includegraphics[width=\textwidth]{sec/pic/4-2b.jpg}
        \caption{}
        \label{fig:comp_exp_b}
    \end{subfigure}
    \begin{subfigure}[t]{0.2\textwidth} % 左侧 minipage
        \centering
        \includegraphics[width=\textwidth]{sec/pic/4-2c.jpg}
        \caption{}
        \label{fig:comp_exp_c}
    \end{subfigure}
    \hfill
    \begin{subfigure}[t]{0.2\textwidth} % 右侧 minipage
        \centering
        \includegraphics[width=\textwidth]{sec/pic/4-2d.jpg}
        \caption{}
        \label{fig:comp_exp_d}
    \end{subfigure}
    \caption{Figures (a) and (b) show the results of Experiment 1 with LUAD \cite{39} as the source domain in the TNBC \cite{40} target domain test set; (c) and (d) show the results of Experiment 1 with LUAD \cite{39} as the source domain in the LUNG\_SEG\_2 target domain test set}
    \label{fig:fig4-2}
\end{figure}
\end{document}

表相关

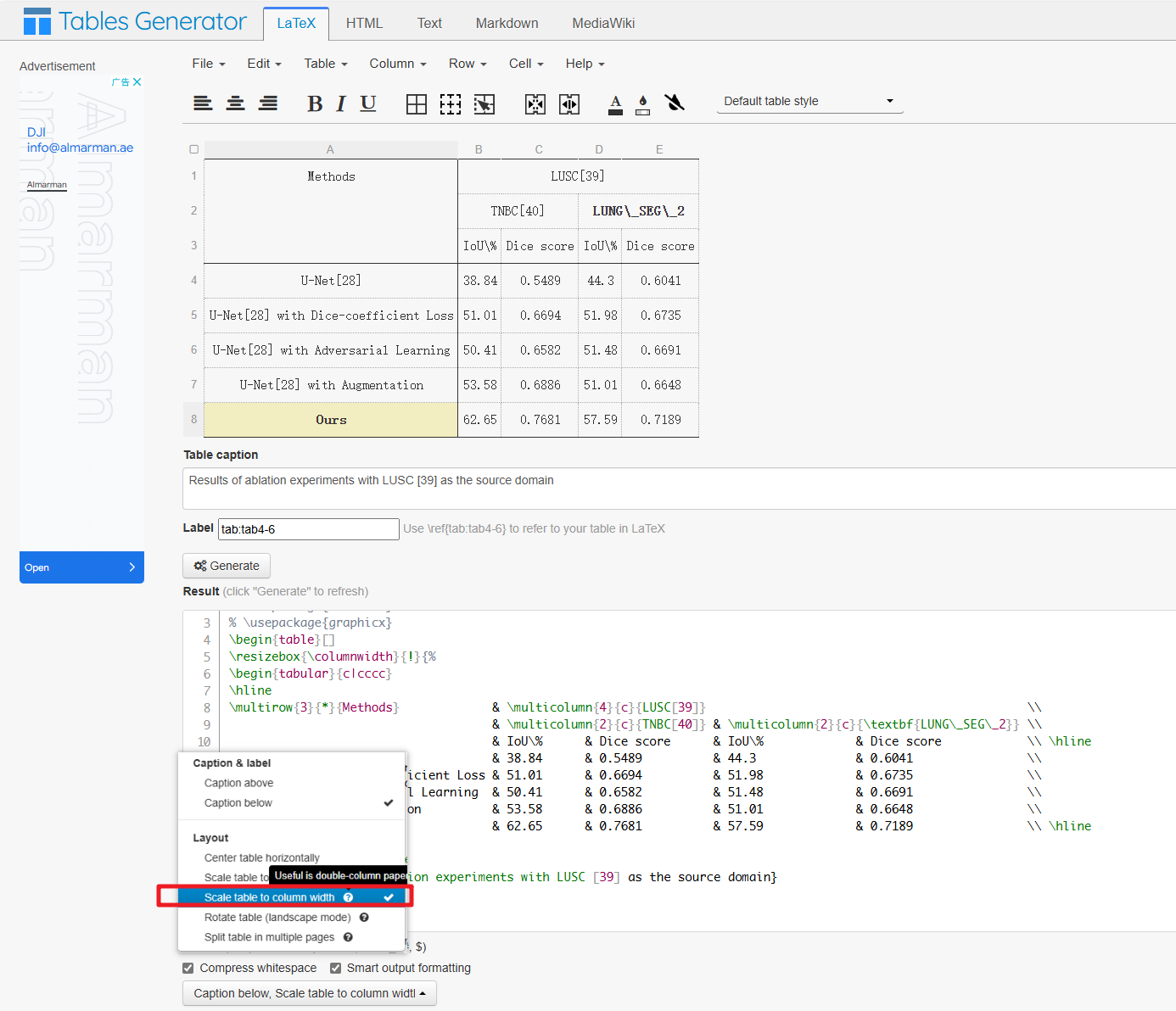

表推荐一个网站进行转格式：

Create LaTeX tables online – TablesGenerator.com

上面一栏的工具栏功能和excel差不多，居中，添加单元格边框，合并单元格等操作

1.表的多个单元格合并

主要是需要导入一下\usepackage{multirow}

% Please add the following required packages to your document preamble:
% \usepackage{multirow}
% \usepackage{graphicx}
\begin{table}[]
\resizebox{\columnwidth}{!}{%
\begin{tabular}{c|cccc}
\hline
{\multirow{3}{*}{Methods}}             & \multicolumn{4}{c}{LUAD\cite{39}}                                  \\
{}                                     & \multicolumn{2}{c}{TNBC\cite{40}} & \multicolumn{2}{c}{LUNG\_SEG\_2} \\
{}                                     & IoU\%       & Dice score      & IoU\%        & Dice score       \\ \hline
{U-Net\cite{28}}                            & 37.13      & 0.5299          & 44.19       & 0.6025           \\
{U-Net\cite{28} with Dice-coefficient Loss} & 50.01      & 0.6615          & 51.67       & 0.6707           \\
{U-Net\cite{28} with Adversarial Learning}  & 51.12      & 0.6647          & 51.24       & 0.6673           \\
{U-Net\cite{28} with Augmentation}          & 52.95      & 0.6841          & 51.06       & 0.6651           \\
\textbf{Ours}                               & 62.59      & 0.7672          & 57.22       & 0.7152           \\ \hline
\multicolumn{1}{l}{} & \multicolumn{1}{l}{} & \multicolumn{1}{l}{} & \multicolumn{1}{l}{} & \multicolumn{1}{l}{}
\end{tabular}%
}
\caption{Results of ablation experiments with LUAD \cite{39} as the source domain}
\label{tab:tab4-5}
\end{table}

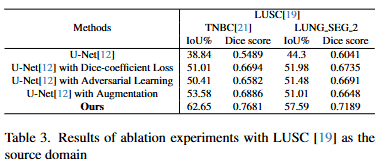

\begin{table}[]
\resizebox{\columnwidth}{!}{%
\begin{tabular}{c|cccc}
\hline
\multirow{3}{*}{Methods}             & \multicolumn{4}{c}{LUSC\cite{39}}                                    \\
                                     & \multicolumn{2}{c}{TNBC\cite{40}} & \multicolumn{2}{c}{LUNG\_SEG\_2} \\
                                     & IoU\%      & Dice score      & IoU\%        & Dice score        \\ \hline
U-Net\cite{28}                            & 38.84      & 0.5489          & 44.3         & 0.6041            \\
U-Net\cite{28} with Dice-coefficient Loss & 51.01      & 0.6694          & 51.98        & 0.6735            \\
U-Net\cite{28} with Adversarial Learning  & 50.41      & 0.6582          & 51.48        & 0.6691            \\
U-Net\cite{28} with Augmentation          & 53.58      & 0.6886          & 51.01        & 0.6648            \\
\textbf{Ours}                             & 62.65      & 0.7681          & 57.59        & 0.7189            \\ \hline
\end{tabular}%
}
\caption{Results of ablation experiments with LUSC \cite{39} as the source domain}
\label{tab:tab4-6}
\end{table}

参考文献相关

1.Word转Bib

由于是先有Word中的参考文献，按照gb7714格式的参考文献，需要转成Latex中的bib格式，因此在网上查找到相关脚本，以及使用方法，参考如何将GB7714-2015格式的参考文献表转换为bib文件_windows系统中的latex如何使用gb7714texttobib-CSDN博客

为防丢失，自己再记录一下。

转换需要用到

1. Strawberry Perl for Windows
2. 【GitHub】gb7714texttobib.pl 这个工具是perl写的
3. 如果打开很慢，试试百度云链接: https://pan.baidu.com/s/18Qbh39TeqUOvY8QILzIVTw?pwd=AaBb 提取码: AaBb 复制这段内容后打开百度网盘手机App，操作更方便哦

在命令行中运行：

perl gb7714texttobib.pl in=textfilename out=bibfilename

我们已经有了gb格式的参考文献文本，在a.txt文件中。如果转换后输出的文件名为c.BIB，那么使用如下命令进行转换：

perl gb7714texttobib.pl in=a.txt out=c.BIB

有同学可能没有看懂上面的使用方法，这里再补充解释一下。

gb7714texttobib.pl 工具实际就是一个perl脚本，要执行perl脚本，需要perl环境(perl执行程序)。对于linux通常系统会自带的。对于windows系统通常系统不自带，所以需要有这个环境，如果安装使用texlive，那么就已经有了，不需要再操作了，因为texlive也依赖于perl环境，安装过程中就已经具备了perl环境。如果没有使用texlive，那么需要额外安装一个perl环境，比如Strawberry Perl for Windows，网上一搜就有，安装一下。

在完成脚本和环境准备后，那么就是执行脚本的问题。

假设有一个文件夹下放了一个a.txt文件包含了国标格式的文献信息需要转换。如果gb7714texttobib.pl也在这个文件夹下，那么在当前目录下的终端(命令行)执行命令(即终端|命令行当前的目录就是这个放了a.txt文件的目录)：

perl gb7714texttobib.pl in=a.txt out=a.BIB

如果gb7714texttobib.pl放到了其它地方(比如d:/gb7714texttobib.pl)，那么指定这个路径即可：

perl d:/gb7714texttobib.pl in=a.txt out=a.BIB

对于a.txt文件

[1]  Ganin Y, Lempitsky V. Unsupervised domain adaptation by backpropagation[C]. In Proc. of the 32nd International Conference on Machine Learning, 2015: 1180-1189.
[2]  Tzeng E, Hoffman J, et al. Adversarial discriminative domain adaptation[C]. In Proc. of the 30th IEEE/CVF Conference on Computer Vision and Pattern Recognition (CVPR), 2017: 2962-2971.

转换结果为：

c.BIB文件：

% Encoding: UTF-8

@proceedings{Ganin2015,
author    = {Ganin, Y and Lempitsky, V },
title     = {Unsupervised domain adaptation by backpropagation},
publisher = {In Proc. of the 32nd International Conference on Machine Learning},
date      = {2015},
pages     = { 1180-1189},
}

@proceedings{Tzeng2017,
author    = {Tzeng, E and Hoffman, J and others},
title     = {Adversarial discriminative domain adaptation},
publisher = {In Proc. of the 30th IEEE/CVF Conference on Computer Vision and Pattern Recognition (CVPR)},
date      = {2017},
pages     = { 2962-2971},
}

需要注意的是，在使用过程中，perl工具可能对读入的文件有编码要求，比如要求a.txt文件是utf8编码的。但若给出的文件是gbk编码的，可能会报错，比如：

Locale 'Chinese (Simplified)_China.936' is unsupported, and may crash the interpreter.

若产生这种报错，那么只要把保存文献信息的文件，也就是前面例子中的 a.txt文件的编码改成utf8编码即可。
