上位机快速开发框架

一、 主要功能

● 界面中包含了常用的一些自定义控件，比如文本标签、动画按钮等。所有的控件均支持数据双向绑定，也就是说只要在控件的属性中指定了通道名称，框架在数据变化时会自动根据值更新动画。在用户操作时，比如从I/O域中输入新的数值或者按下按钮等操作框架会自动将新值写入到PLC中，这些过程全部由框架完成，只需预先导入点位信息表及配置控件属性，支持不同型号的PLC接入，批量读取，单点读取，字节读取（1个寄存器2个byte，高低位），二进制读取（1个寄存器16个bit）

● 管理后台内置菜单管理、角色管理、用户管理、权限分配

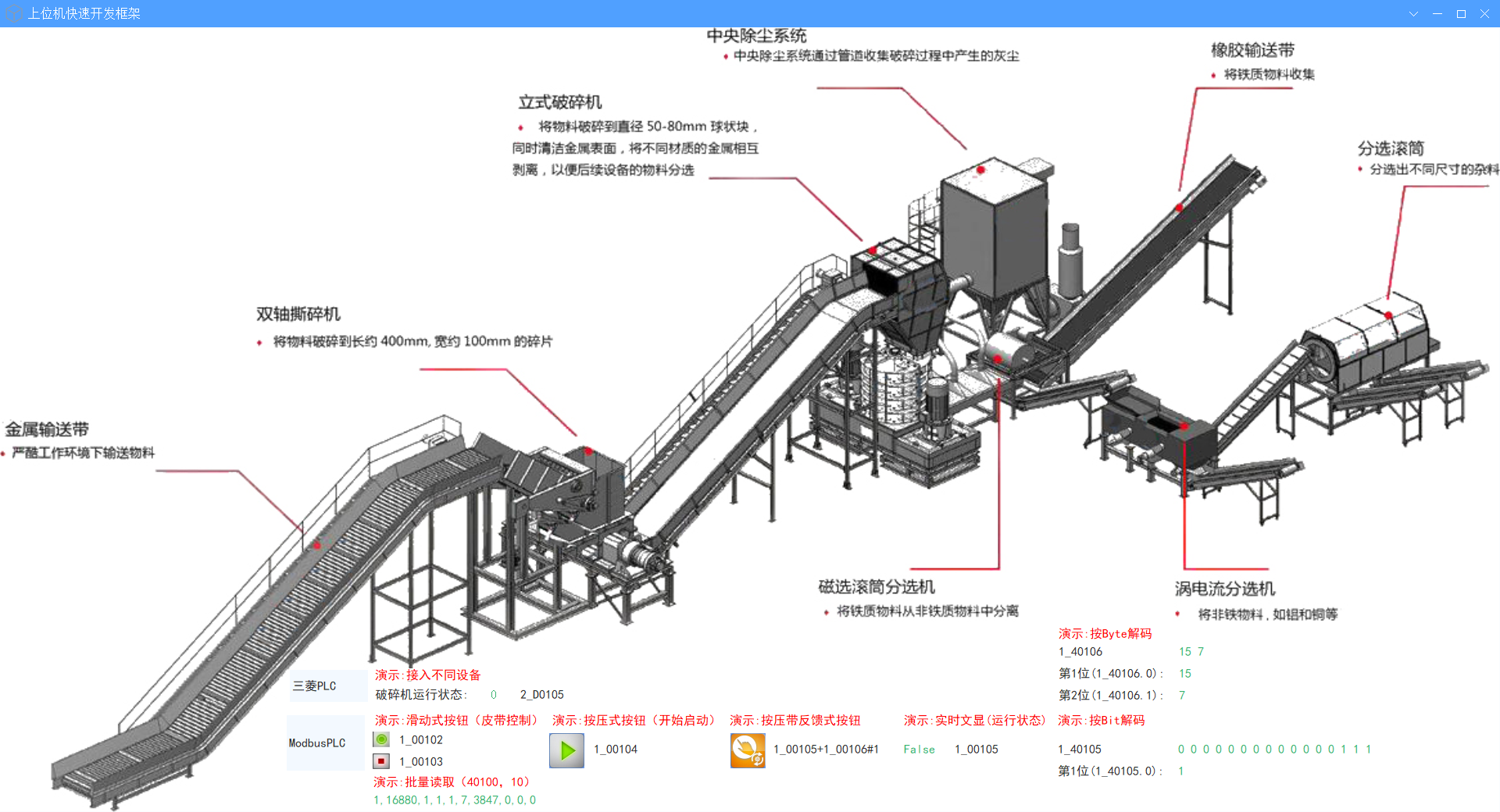

二、运行监控



属性配置1：文本框状态显示PLC1

 属性配置2：带反馈按钮，如：用户按键00105，PLC反馈状态00106

属性配置3：文本框状态显示PLC2

 参数说明：

TagName_Main：主要信息（通道号）

TagName_Relation：关联信息（通道号#事件类型）

TagUpdate：允许更新

TagWrite：允许写入

TagWriteTrigger：触发方式 0:click;1:mouse up/down

ImageNormal：正常图片

ImageActive：激活图片



三、后台管理

系统菜单

 角色管理

分配权限

用户管理

设备配置

通道管理
