参考：韦东山Linux教程
参考：https://blog.csdn.net/weixin_42462202/article/details/99680969
参考：https://blog.csdn.net/u013836909/article/details/125359789

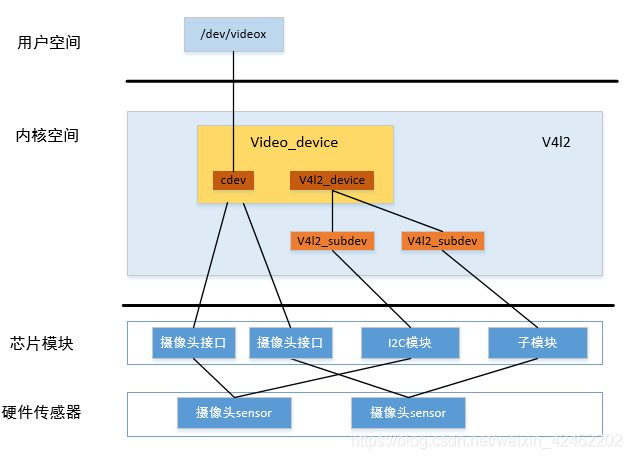

1. V4L2 框架图

v4l2驱动框架主要的对象有video_device、v4l2_device、v4l2_subdev、videobuf
    video_device
    	一个字符设备，为用户空间提供设备节点(/dev/videox)，提供系统调用的相关操作(open、ioctl…)
    v4l2_device
    	嵌入到video_device中，表示一个v4l2设备的实例
    v4l2_subdev
    	依附在v4l2_device之下，并表示一个v4l2设备的子设备，一个v4l2_devide下可以有多个sub_device
    	subdev的设计目的是为了多路复用，就是用一个v4l2_device可以服务多个v4l2_subdev
    videobuf
    	v4l2驱动的缓存管理

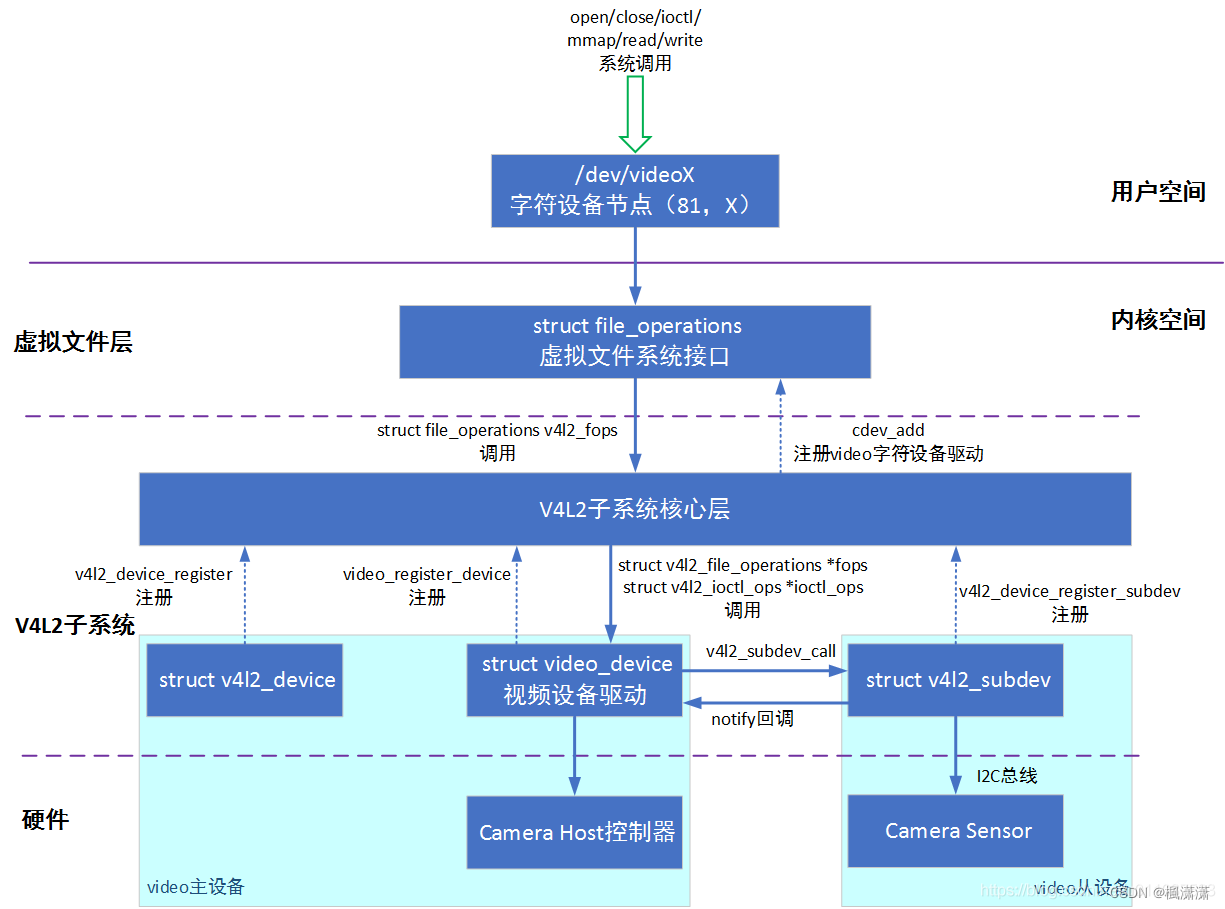

2. V4L2 架构层级与重要数据说明

V4l2 框架：

		APP:	 open, read, write
		==================================================
		kernel:
			核心层:(v4l2-dev.c 可理解为中间层，				//注意 v4l2 层的原理还不太懂
					提供接口函数 ： video_register_device)
										|
										|分配/设置(v4l2_fops)/注册 cdev		//设备节点为 "/dev/videoX"
			----------------------------------------------
			硬件相关(uvc_driver.c)
				分配 video_device
				设置 video_device
						.struct cdev *cdev;
						.struct v4l2_device *v4l2_dev;
								.struct list_head subdevs;				//v4l2_subdev 的链表，v4l2_device的主要目的时用来管理 v4l2_subdev
										.struct v4l2_subdev_ops *ops;	//v4l2_subdev_ops ，实现了一系列的操作，供 v4l2_device 调用
						.fops											//struct v4l2_file_operations , cdev->fops 会调用该结构体
						.ioctl_ops										//struct v4l2_ioctl_ops


				注册： video_register_device(video_device)(会调用核心层的代码，实现分配/设置(v4l2_fops)/注册 cdev)

		==================================================
		硬件


				struct v4l2_file_operations {
					read
					write
					poll
					unlocked_ioctl
					mmap
					open
					release
				};

				struct v4l2_ioctl_ops {				//必需的11个ioctl
					// 表示它是一个摄像头设备
					.vidioc_querycap      = vidioc_querycap,

					/* 用于列举、获得、测试、设置摄像头的数据的格式 */
					.vidioc_enum_fmt_vid_cap  = vidioc_enum_fmt_vid_cap,
					.vidioc_g_fmt_vid_cap     = vidioc_g_fmt_vid_cap,
					.vidioc_try_fmt_vid_cap   = vidioc_try_fmt_vid_cap,
					.vidioc_s_fmt_vid_cap     = vidioc_s_fmt_vid_cap,

					/* 缓冲区操作: 申请/查询/放入队列/取出队列 */
					.vidioc_reqbufs       = vidioc_reqbufs,
					.vidioc_querybuf      = vidioc_querybuf,		//配合 mmap , 实现分配映射缓存
					.vidioc_qbuf          = vidioc_qbuf,			//把缓冲区放入队列
					.vidioc_dqbuf         = vidioc_dqbuf,			//当有数据时，得到缓冲区状态，哪个缓冲区有数据，再读取

					// 启动/停止
					.vidioc_streamon      = vidioc_streamon,
					.vidioc_streamoff     = vidioc_streamoff,

					//非必需：用于设置属性
					vidioc_queryctrl : 发起USB控制传输获得亮度的最小值、最大值、默认值、步进值。   根据设备描述符可知支持的属性
					vidioc_s_ctrl    : 把APP传入的亮度值通过USB传输发给硬件
					vidioc_g_ctrl    : 发起USB传输获得当前亮度值
				};
