[Altium Designer使用技巧]1 给复制的元器件组自动加后缀编号
适用情景:电路原理图中有很多原理完全相同的部分,只是每个部分的元器件需要进行不同编号。

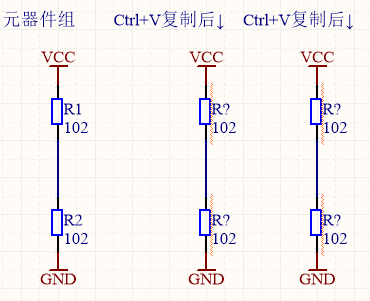

1. 首先,你要有一个做好的元器件组。如图1。假如你需要将各个组中R?,R?进行自动编号为R1_n,R2_n,n=1,2,3,...
2. 将做好的元器件组编号手动改为R1_1和R2_1(或R1.1,R2.1,其他分隔符应该也可以,还没试)。
3. 按住SHIFT键,拖动步骤2中的元器件组。得到以下的结果。
适用情景:电路原理图中有很多原理完全相同的部分,只是每个部分的元器件需要进行不同编号。
1. 首先,你要有一个做好的元器件组。如图1。假如你需要将各个组中R?,R?进行自动编号为R1_n,R2_n,n=1,2,3,...
2. 将做好的元器件组编号手动改为R1_1和R2_1(或R1.1,R2.1,其他分隔符应该也可以,还没试)。
3. 按住SHIFT键,拖动步骤2中的元器件组。得到以下的结果。
